【android bluetooth 案例分析 03】【PTS 测试】【PBAP/PCE/SSM/BV-10-C】

1. PBAP/PCE/SSM/BV-10-C

[PCE Does not share PbapSupportedFeatures bits]

这个 PTS 测试用例 PBAP/PCE/SSM/BV-10-C 的核心目的是验证 PBAP 客户端（PCE）在与旧版服务器通信时，不会发送 PbapSupportedFeatures 特性位，以确保兼容性和标准符合性。

1. 测试目标

Verify that the PCE does not share its PbapSupportedFeatures bits with a legacy server.

目的：验证 PCE（Phonebook Client Equipment）在与一个不支持 PbapSupportedFeatures SDP 属性的 legacy（传统）PBAP Server 建立连接时，不应在 OBEX CONNECT 请求中包含 PbapSupportedFeatures Header。

这是为了保证新版本设备与老版本设备之间的向后兼容性。

2. 参考

[PBAP 1.2] 6.3节：明确指出当 Server 的 SDP 中没有 PbapSupportedFeatures 属性时，Client 不应在 OBEX CONNECT 请求中发送该 Header 字段。

3. 测试条件

The IUT and the Lower Tester have been paired.
Lower Tester: The Lower Tester is in discoverable and connectable mode. The Lower Tester
does not have a PbapSupportedFeatures attribute in its SDP record.
IUT（被测设备）和 Lower Tester 已配对。
Lower Tester 是 PBAP Server，并处于：
- Discoverable + Connectable 状态
- 其 SDP 记录中不含 PbapSupportedFeatures 属性

4. 测试流程

Lower Tester 启动并广播自己的 SDP 信息（无 PbapSupportedFeatures 属性）。
IUT（PCE） 尝试发起 PBAP 连接。
观察 IUT 的 OBEX CONNECT 请求内容。

5.预期流程

OBEX CONNECT 请求中：

不得包含 PbapSupportedFeatures Header（0xFB）
若包含此字段，则视为 FAIL

6.如何判断测试是否通过

抓包（如使用 Wireshark + Bluetooth HCI log）时，查看：

OBEX CONNECT 请求帧中是否包含 header ID 为 0xFB
如果没有，则测试通过

2. 真实测试案例

Test case : PBAP/PCE/SSM/BV-10-C started
- version=0x0102  rfcommPsm=0x02  l2capPsm=0x1005  supportRepositories=0x0f  supportedFeatures=0x00000000
- Final supported Feature 0
- OBEX Connect request contains SupportedFeatures ApplicationParameter
- Received HCI disconnection event. Handle = 0x0063-Final Verdict: FAIL
PBAP/PCE/SSM/BV-10-C finished

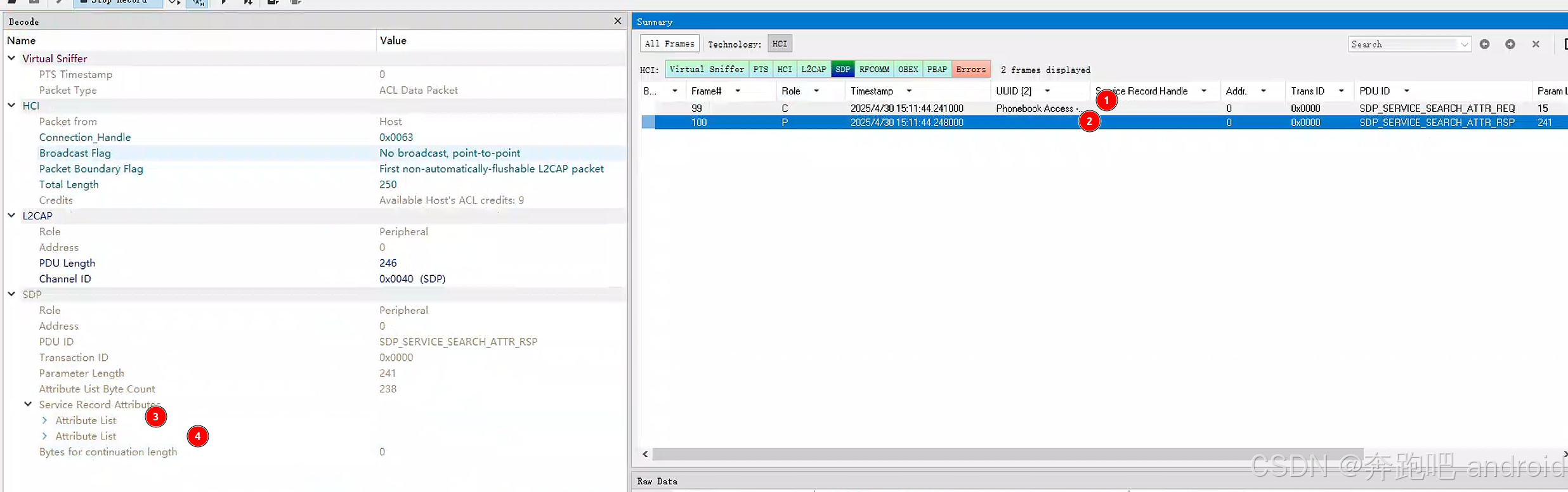

1. pts 侧

在这里插入图片描述

车机向 PTS 发起了 SDP
但是 PTS SDP中回复了两个 AttributeList

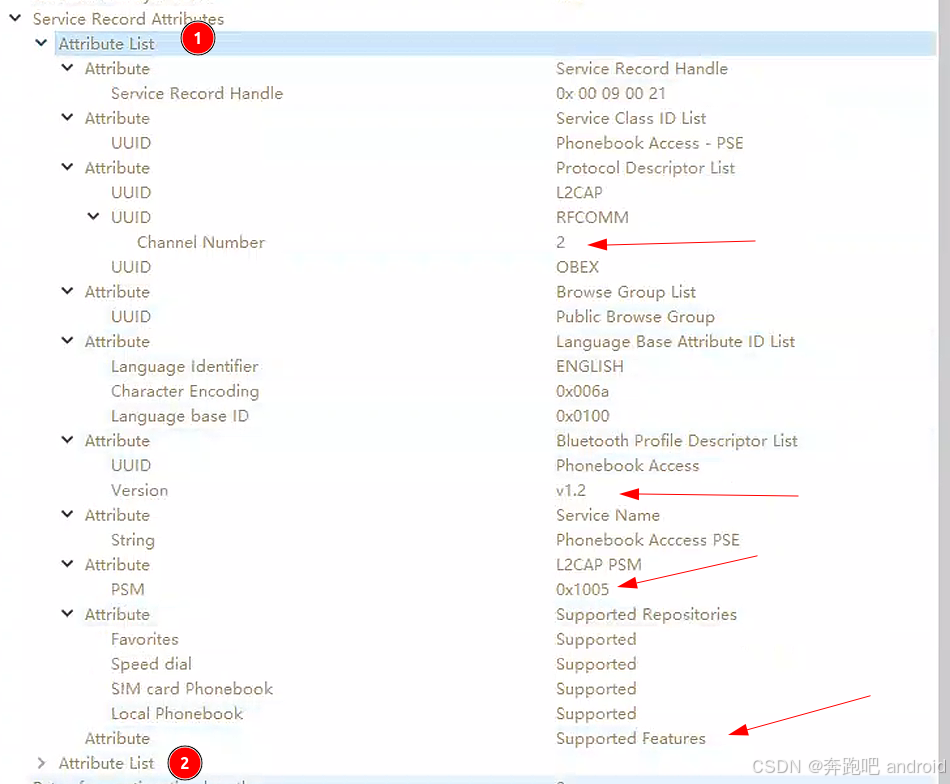

第一个 Attribute List如下
在这里插入图片描述

支持协议 V1.2
可以通过 l2cap psm: 0x1005 对应十进制:4101
支持 supported features.
可以通过 RFCOMM 通道 2 连接

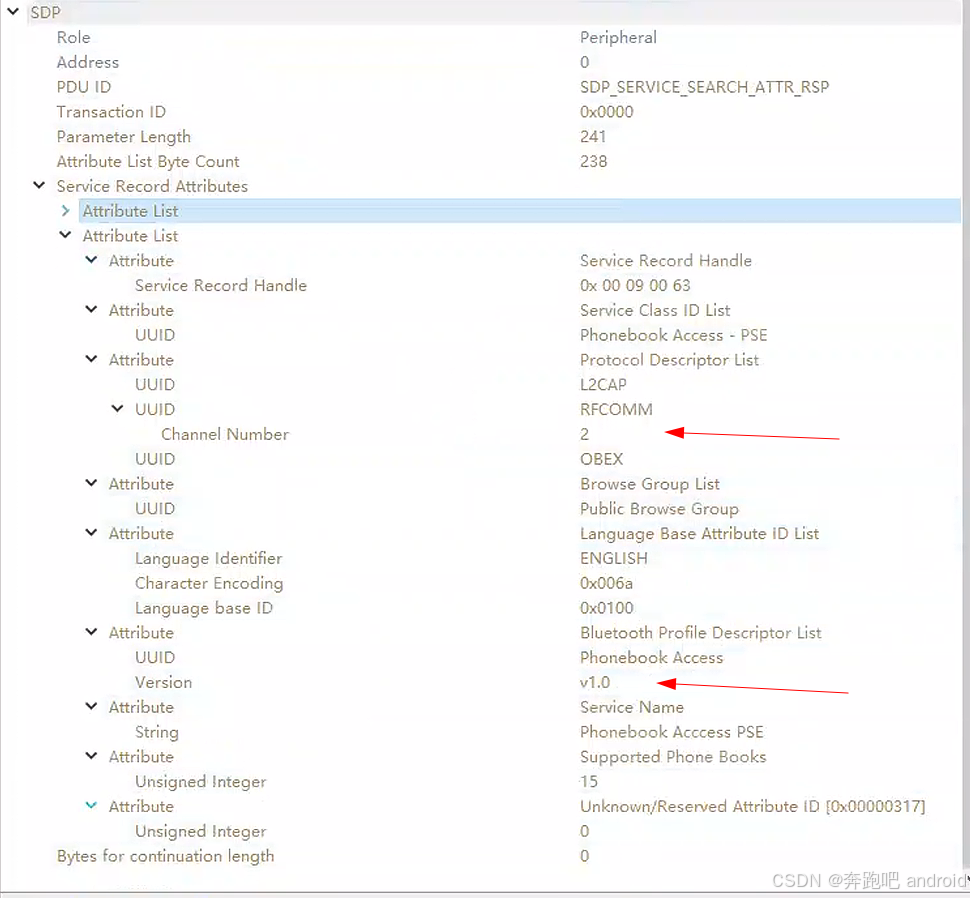

第二个 Attribute List 如下
在这里插入图片描述

支持协议 v.1.0
可以通过 RFCOMM 通道 2 连接

也就是说车机应该去连接 V1.0 这个。

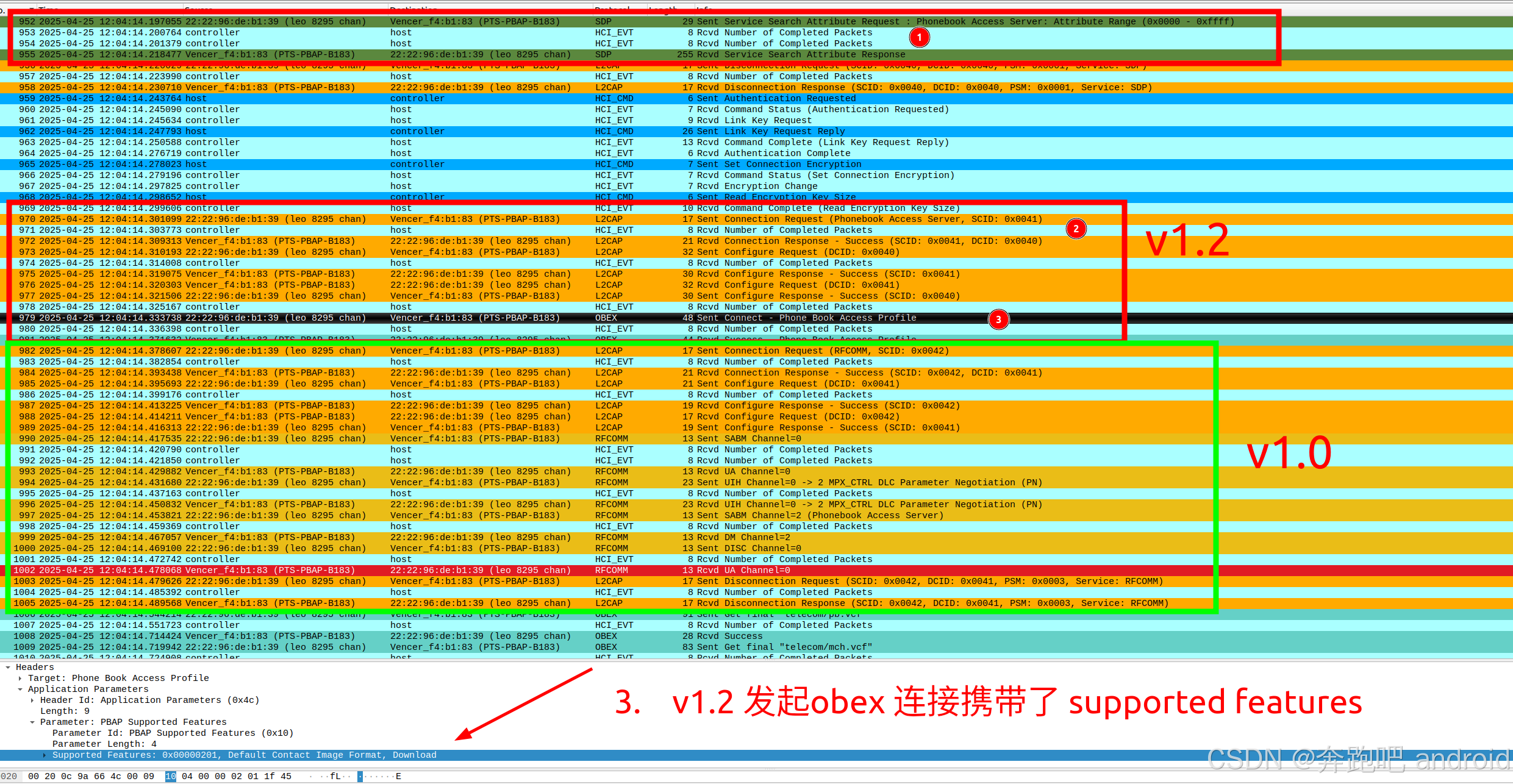

2. 车机侧

在这里插入图片描述

# 车机收到第一个 UUID  也就是 v1.2
04-25 12:04:14.238917  6075  6075 I PbapClientStateMachine: Received UUID: 0000112f-0000-1000-8000-00805f9b34fb
04-25 12:04:14.239812  6075  6498 I PbapClientConnHandler: Handling Message = 1
# 使用 l2cap psm 0x1005 已经去连接了
04-25 12:04:14.239949  6075  6498 V PbapClientConnHandler: connectSocket: PSM: 410104-25 12:04:14.321776  6075  6498 D PbapClientConnHandler: Socket connected
04-25 12:04:14.321849  6075  6498 V PbapClientConnHandler: Start Obex Client Session
04-25 12:04:14.327761  6075  6498 D PbapClientConnHandler: Remote PbapSupportedFeatures 0
04-25 12:04:14.373370  6075  6498 D PbapClientConnHandler: Success = true# 车机收到 第二个 UUID  v1.0
04-25 12:04:14.239991  6075  6075 I PbapClientStateMachine: Received UUID: 0000112f-0000-1000-8000-00805f9b34fb04-25 12:04:14.373594  6075  6498 I PbapClientConnHandler: Handling Message = 1# 使用 rfcomm channle 2 去连， 连失败了。
04-25 12:04:14.373891  6075  6498 V PbapClientConnHandler: connectSocket: channel: 2
04-25 12:04:14.471800  6075  6498 E PbapClientConnHandler: Error while connecting socket
04-25 12:04:14.471800  6075  6498 E PbapClientConnHandler: java.io.IOException: read failed, socket might closed or timeout, read ret: -1

其实第一次使用 v1.2 去连的时候，已经下发了 PbapSupportedFeatures ，所以测试失败了。

3. 解决办法

通过上面的分析，我们可以清晰的看到，车机在这个测试中，不应该处理 v1.2 的连接。应该去连接 v1.0

那我们就按照这个思路来做调整。

3. 代码分析

// android/app/src/com/android/bluetooth/pbapclient/PbapClientConnectionHandler.java@Overridepublic void handleMessage(Message msg) {if (DBG) {Log.i(TAG, "Handling Message = " + msg.what);}switch (msg.what) {case MSG_CONNECT:mRetryTime = 0;case MSG_RECONNECT:mPseRec = (SdpPseRecord) msg.obj; // 将 SDP 赋值给 mPseRec/* To establish a connection, first open a socket and then create an OBEX session */if (connectSocket()) {} else {return;}if (connectObexSession()) {} else {}break;}return;}

整个连接逻辑其实很简单，当SDP 结束后，会触发 PbapClientConnectionHandler 处理 MSG_CONNECT 消息。

调用 connectSocket()
如果第一步调用成功，调用 connectObexSession()

    synchronized boolean connectSocket() { try {/* Use BluetoothSocket to connect */if (mPseRec == null) {// BackWardCompatability: Fall back to create RFCOMM through UUID.if (VDBG) Log.v(TAG, "connectSocket: UUID: " + BluetoothUuid.PBAP_PSE.getUuid());mSocket =mDevice.createRfcommSocketToServiceRecord(BluetoothUuid.PBAP_PSE.getUuid());} else if (mPseRec.getL2capPsm() != L2CAP_INVALID_PSM) { // 由于 V1.2 中 L2cap 的 PCM 是  0x1005   对应十进制:4101  ， 这里有限去连接  v1.2 if (SystemProperties.getBoolean("xxx.bluetooth.pts.pbap.pce.ssm.bv-10-c", false)) {Log.d(TAG, "pts test, pbap.pce.ssm.bv-10-c");} else {if (VDBG)Log.v(TAG, "connectSocket: PSM: " + mPseRec.getL2capPsm());mSocket = mDevice.createL2capSocket(mPseRec.getL2capPsm()); // 也就是 v1.2 是使用 l2cap 通道去 连接 obex 的。}} else {// 这里是 v1.0 的逻辑， 使用 rfcomm  channel:2 去连接 obexif (VDBG) Log.v(TAG, "connectSocket: channel: " + mPseRec.getRfcommChannelNumber());mSocket = mDevice.createRfcommSocket(mPseRec.getRfcommChannelNumber());}if (mSocket != null) {mSocket.connect();return true;} else {Log.w(TAG, "Could not create socket");}} catch (IOException e) {Log.e(TAG, "Error while connecting socket", e);}return false;}

上面已经给出了处理办法，就是在当前测试环境中，不去连 v1.2 协议。
第一步，只是决定了当前上层obex 走那种通道，是直接走 l2cap，还是走 rfcomm->l2cap 方式

那还有一个疑问，测试提到的 PbapSupportedFeatures 是在哪里设置的呢？

继续看第二步 connectObexSession

boolean connectObexSession() {boolean connectionSuccessful = false;try {if (VDBG) {Log.v(TAG, "Start Obex Client Session");}BluetoothObexTransport transport = new BluetoothObexTransport(mSocket);mObexSession = new ClientSession(transport);mObexSession.setAuthenticator(mAuth);HeaderSet connectionRequest = new HeaderSet();connectionRequest.setHeader(HeaderSet.TARGET, PBAP_TARGET);if (mPseRec != null) {if (DBG) {Log.d(TAG, "Remote PbapSupportedFeatures " + mPseRec.getSupportedFeatures());}ObexAppParameters oap = new ObexAppParameters();if (mPseRec.getProfileVersion() >= PBAP_V1_2) { // 如何是 v1.2 就会去添加 PbapSupportedFeatures， 如何是 1.0 跳过oap.add(BluetoothPbapRequest.OAP_TAGID_PBAP_SUPPORTED_FEATURES,PBAP_SUPPORTED_FEATURE);}oap.addToHeaderSet(connectionRequest);}HeaderSet connectionResponse = mObexSession.connect(connectionRequest); // 这里会去发起 obex 的连接请求connectionSuccessful =(connectionResponse.getResponseCode() == ResponseCodes.OBEX_HTTP_OK);if (DBG) {Log.d(TAG, "Success = " + Boolean.toString(connectionSuccessful));}} return connectionSuccessful;}

4.整改后的

在这里插入图片描述

# 收到 sdp
04-25 13:22:04.301633  5766  5766 I PbapClientStateMachine: Received UUID: 0000112f-0000-1000-8000-00805f9b34fb
04-25 13:22:04.302432  5766  5766 I PbapClientStateMachine: Received UUID: 0000112f-0000-1000-8000-00805f9b34fb# v1.2 连接失败
04-25 13:22:04.303335  5766  6197 I PbapClientConnHandler: Handling Message = 1
04-25 13:22:04.303911  5766  6197 D PbapClientConnHandler: pts test, pbap.pce.ssm.bv-10-c
04-25 13:22:04.304104  5766  6197 W PbapClientConnHandler: Could not create socket
04-25 13:22:04.304145  5766  6197 W PbapClientConnHandler: Socket CONNECT Failure # v1.0 连接成功
04-25 13:22:04.304193  5766  6197 I PbapClientConnHandler: Handling Message = 1
04-25 13:22:04.304238  5766  6197 V PbapClientConnHandler: connectSocket: channel: 2
04-25 13:22:04.419481  5766  6197 D PbapClientConnHandler: Socket connected
04-25 13:22:04.419564  5766  6197 V PbapClientConnHandler: Start Obex Client Session
04-25 13:22:04.425265  5766  6197 D PbapClientConnHandler: Remote PbapSupportedFeatures 0
04-25 13:22:04.483244  5766  6197 D PbapClientConnHandler: Success = true
04-25 13:22:04.483363  5766  6197 I PbapClientConnHandler: Handling Message = 257
04-25 13:22:04.483404  5766  6197 D PbapClientConnHandler: pts test, pbap.pce.ssm.bv-10-c
