基于LVGL的登录界面设计

目录

一、演示

二、前言

三、部件知识

3.1 图片按钮部件

3.1.1 图片按钮部件的组成

3.1.2 图片的来源

3.1.3  添加/清除的状态

3.1.4  图片按钮部件 API 函数

3.2 键盘部件(lv_keyboard)

3.2.1 键盘部件的组成

3.2.2 键盘部件的相关知识

3.2.2.1 键盘部件模式

3.2.2.2 指定文本区域

3.2.2.3 键盘部件 API 函数

四、登录界面的实现

4.1 screen通过图片按钮进入登录界面

4.2 screen_1的登录界面设计

4.3 screen_2登录后界面的实现

五、总结

一、演示

基于LVGL的登录界面设计

二、前言

        这是一个基于LVGL的登录界面设计，可以通过键盘手动输入密码、图片按钮进入登录界面、记住密码以及自动登录的功能，在此之前，我已经讲解过该项目的部分部件，我们可以去跳转。LVGL部件篇：按钮部件(lv_btn)-CSDN博客文章浏览阅读1.2k次，点赞22次，收藏21次。在实际的LVGL项目工程中，按钮部件的使用频率是非常高的，它常用于控制设备的启停。在 LVGL中，当按钮部件被创建出来之后，其默认是一个圆角矩形，较为遗憾的是，按钮部件并不能直接设置文本。按钮部件(lv_btn)仅有一个组成部分：主体背景，示意图如下：关于部件样式设置的内容，请大家看我。 https://blog.csdn.net/m0_74676415/article/details/144822177?fromshare=blogdetail&sharetype=blogdetail&sharerId=144822177&sharerefer=PC&sharesource=m0_74676415&sharefrom=from_link、LVGL部件篇：复选框部件(lv_checkbox)_lvgl 复选框-CSDN博客、文章浏览阅读941次，点赞28次，收藏16次。复选框部件常用于条款、协议的确定，以及一些多选项控制的场景。勾选框：LV_PART_INDICATOR)关于部件样式设置的内容，请大家去看。_lvgl 复选框 https://blog.csdn.net/m0_74676415/article/details/144866782?fromshare=blogdetail&sharetype=blogdetail&sharerId=144866782&sharerefer=PC&sharesource=m0_74676415&sharefrom=from_link        LVGL部件篇：标签部件(lv_label)-CSDN博客文章浏览阅读1.3k次，点赞29次，收藏12次。在LVGL中，标签部件常用于文本显示，例如标题、提示文本等。这个是最简单的，但是也是最为常用的。标签部件由三个部分组成：主体背景、滚动条和所选文本。各组成部分的相关枚举如下所示：① 主体背景；② 滚动条；③ 所选文本。关于部件样式设置的内容，可以看。 https://blog.csdn.net/m0_74676415/article/details/144823923?fromshare=blogdetail&sharetype=blogdetail&sharerId=144823923&sharerefer=PC&sharesource=m0_74676415&sharefrom=from_link        LVGL实战训练——计算器实现-CSDN博客文章浏览阅读943次，点赞29次，收藏22次。我们之前在我的LVGL专栏里面讲了部分控件（LVGL专栏），我们这里决定把部件知识用到实战中，在实战中来学习LVGL各个部件的使用，这里我们利用CodeBlock这个模拟器，使用LVGL来设计出一个计算器，我们看一下演示的视频，视频如下。模拟器上用LVGL实现计算器功能这个计算器涉及了多个部件以及计算器管理的算法，个人觉得非常有意思，大家可以跟着讲解来进行复刻，需要模拟器工程的，在评论区留下邮箱即可。_lvgl https://blog.csdn.net/m0_74676415/article/details/147259350?fromshare=blogdetail&sharetype=blogdetail&sharerId=147259350&sharerefer=PC&sharesource=m0_74676415&sharefrom=from_link        该篇我们会把之前没讲过的控件在这里讲解一次（图片按钮），以及会把我们这个项目的逻辑部分给大家进行讲解。

三、部件知识

3.1 图片按钮部件

3.1.1 图片按钮部件的组成

图片按钮部件只有一个组成部分：主体 LV_PART_MAIN。

3.1.2 图片的来源
        图片按钮部件支持 C 语言数组或者外部存储器读取图片源，值得注意的是，它并不支持图
标字体。关于这些我们在之前的图片控件篇讲解过： LVGL控件篇：图片部件(lv_img)-CSDN博客

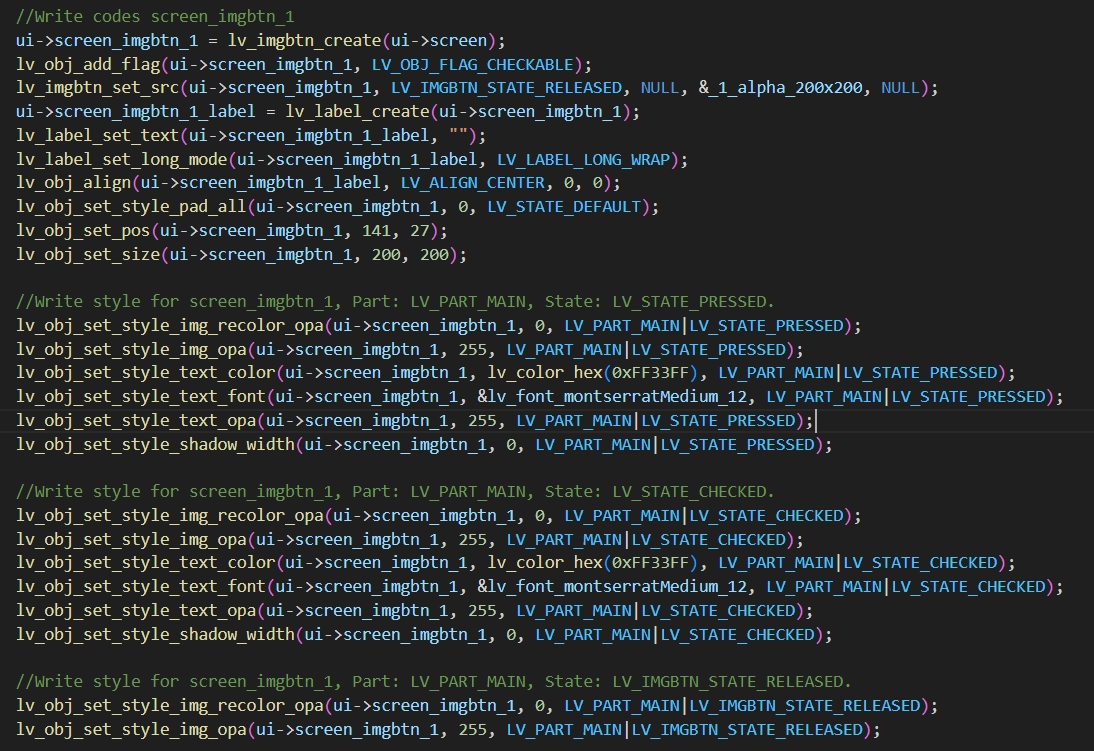

        接下来，我们我们项目的源码来理解图片源的设置，示例代码如下所示：

        在我们的上述源码中，我们首先会调用 lv_imgbtn_create 函数创建图片按钮部件，然后调用
lv_imgbtn_set_src 函数设置图片源，该函数的第二个形参代表按钮的状态（图片何时生效），第三~五个形参为图片源，一般情况下，第三个和第五个形参设置为 NULL。注意：图片源必须声明后才能使用。

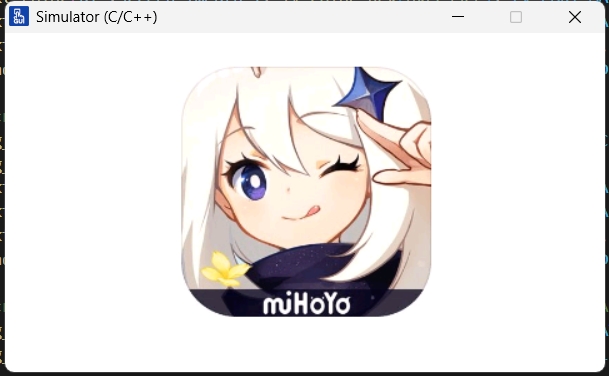

        效果如下：

3.1.3  添加/清除的状态

图片按钮部件支持六个状态，如下所示：
① LV_IMGBTN_STATE_RELEASED：释放状态；
② LV_IMGBTN_STATE_PRESSED：按下状态；
③ LV_IMGBTN_STATE_DISABLED：禁用状态；
④ LV_IMGBTN_STATE_CHECKED_RELEASED：点击释放状态；
⑤ LV_IMGBTN_STATE_CHECKED_PRESSED：点击按下状态；
⑥ LV_IMGBTN_STATE_CHECKED_DISABLED：点击禁用状态；
如果用户想清除或者添加上述的状态，可调用 lv_obj_add/clear_state 函数进行设置。

3.1.4  图片按钮部件 API 函数

LVGL 官方提供了一些与图片按钮部件相关 API，如下表所示：

函数原型作用形参说明
lv_obj_t* lv_imgbtn_create(lv_obj_t* parent, const lv_obj_t* copy)创建一个图片按钮部件parent: 父容器对象指针，用于放置图片按钮。
copy: 复制对象的指针（可选），若不为 NULL，则从该对象复制属性。
void lv_imgbtn_set_src(lv_obj_t* imgbtn, lv_btn_state_t state, const void* src_left, const void* src_mid, const void* src_right)设置图片按钮在特定状态下的左右及中间部分的图片源imgbtn: 图片按钮对象指针。
state: 按钮状态（如 LV_BTN_STATE_RELEASED、LV_BTN_STATE_PRESSED 等）。
src_left: 左侧图片源路径或指针（NULL 表示不显示）。
src_mid: 中间图片源路径或指针（NULL 表示不显示）。
src_right: 右侧图片源路径或指针（NULL 表示不显示）。
void lv_imgbtn_set_state(lv_obj_t* imgbtn, lv_btn_state_t state)设置图片按钮的当前状态（如激活、按下、禁用等）imgbtn: 图片按钮对象指针。
state: 目标状态（如 LV_BTN_STATE_DISABLED）。
const void* lv_imgbtn_get_src_left(lv_obj_t* imgbtn, lv_btn_state_t state)获取指定状态下左侧图片源的指针imgbtn: 图片按钮对象指针。
state: 要查询的按钮状态。
const void* lv_imgbtn_get_src_middle(lv_obj_t* imgbtn, lv_btn_state_t state)获取指定状态下中间图片源的指针imgbtn: 图片按钮对象指针。
state: 要查询的按钮状态。
const void* lv_imgbtn_get_src_right(lv_obj_t* imgbtn, lv_btn_state_t state)获取指定状态下右侧图片源的指针imgbtn: 图片按钮对象指针。
state: 要查询的按钮状态。

3.2 键盘部件(lv_keyboard)

键盘部件本质上是一个特殊的按钮矩阵，它具有预定义的键映射和逻辑处理，从而实现文本的输入功能。

3.2.1 键盘部件的组成

键盘部件与按钮矩阵的组成类似，一共有两个部分:
① LV_PART_MAIN：主体背景；
② LV_PART_ITEMS：按钮。

3.2.2 键盘部件的相关知识
3.2.2.1 键盘部件模式

        键盘部件内嵌了多种输入模式：大写字母、小写字母和特殊字符等，用户可以触摸相应的按键进行模式切换。如果用户需要手动切换输入模式，可调用 lv_keyboard_set_mode 函数进行设置，该函数的第二个形参代表要切换的输入模式，这些模式的枚举如下所示：
① LV_KEYBOARD_MODE_TEXT_LOWER：小写字母；
② LV_KEYBOARD_MODE_TEXT_UPPER：大写字母；
③ LV_KEYBOARD_MODE_TEXT_SPECIAL：特殊字符；
④ LV_KEYBOARD_MODE_NUMBER：数字键盘。
默认情况下，键盘部件为 LV_KEYBOARD_MODE_TEXT_LOWER 模式。

3.2.2.2 指定文本区域

    在默认的情况下，键盘部件没有与任何输入框关联，此时，即使用户输入内容，这些内容并不会更新到输入框中，因此，如果我们想要把键盘输入的内容传入在文本区域部件当中，就必须调用 lv_keyboard_set_textarea 函数，把键盘和文本区域部件关联起来。

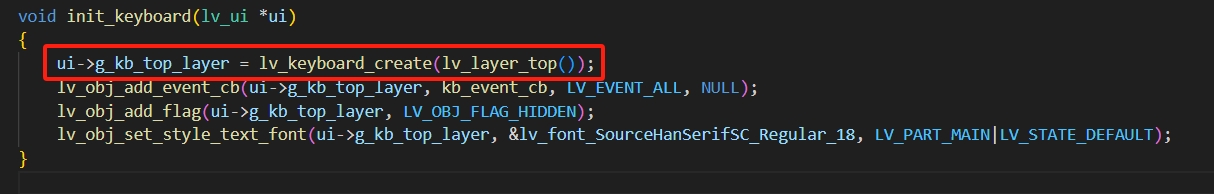

    接下来，我们以简单示例来理解键盘和文本框的关联，示例代码如下所示：

        在上述源码中，我们先创建键盘部件和文本区域部件，最后调用 lv_keyboard_set_textarea 函数，为键盘指定一个文本区域，这样即可将它们关联起来。

3.2.2.3 键盘部件 API 函数

LVGL 官方提供了一些与键盘部件相关 API，如下表所示：

函数原型作用形参说明
lv_obj_t* lv_keyboard_create(lv_obj_t* parent, const lv_obj_t* copy)创建键盘部件parent: 父容器对象指针。
copy: 复制对象指针（可选，NULL 表示不复制）。
void lv_keyboard_set_textarea(lv_obj_t* kb, lv_obj_t* ta)关联键盘到指定文本区域kb: 键盘对象指针。
ta: 目标文本区域对象指针（NULL 表示解绑）。
void lv_keyboard_set_mode(lv_obj_t* kb, lv_keyboard_mode_t mode)设置键盘模式（如数字、文本大写等）kb: 键盘对象指针。
mode: 模式值（如 LV_KEYBOARD_MODE_TEXT_LOWER）。
void lv_keyboard_set_popovers(lv_obj_t* kb, bool en)启用或禁用按键长按弹窗kb: 键盘对象指针。
en: true 启用弹窗，false 禁用。
void lv_keyboard_set_map(lv_obj_t* kb, lv_keyboard_mode_t mode, const char* map[], const lv_btnmatrix_ctrl_t ctrl_map[])设置指定模式的按键映射kb: 键盘对象指针。
mode: 目标模式。
map: 按键文本数组。
ctrl_map: 按键控制标志数组。
lv_obj_t* lv_keyboard_get_textarea(const lv_obj_t* kb)获取关联的文本区域对象kb: 键盘对象指针。
lv_keyboard_mode_t lv_keyboard_get_mode(const lv_obj_t* kb)获取当前键盘模式kb: 键盘对象指针。
bool lv_btnmatrix_get_popovers(const lv_obj_t* btnm)判断按键弹窗是否启用btnm: 按钮矩阵对象指针（键盘内部基于按钮矩阵）。
const char** lv_keyboard_get_map_array(const lv_obj_t* kb)获取当前按键映射的文本数组kb: 键盘对象指针。
uint16_t lv_keyboard_get_selected_btn(const lv_obj_t* kb)获取当前按下按键的索引kb: 键盘对象指针。
const char* lv_keyboard_get_btn_text(const lv_obj_t* kb, uint16_t btn_id)获取指定按键的文本内容kb: 键盘对象指针。
btn_id: 按键索引。
void lv_keyboard_def_event_cb(lv_event_t* e)默认键盘事件回调（处理输入和模式切换）e: 事件对象指针（含事件类型和用户数据）。

四、登录界面的实现

4.1 screen通过图片按钮进入登录界面

创建一个图片按钮的控件，并对其基础样式进行设置，然后初始化事件回调。

void setup_scr_screen(lv_ui *ui)
{//Write codes screenui->screen = lv_obj_create(NULL);lv_obj_set_size(ui->screen, 480, 272);lv_obj_set_scrollbar_mode(ui->screen, LV_SCROLLBAR_MODE_OFF);//Write style for screen, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_bg_opa(ui->screen, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write codes screen_imgbtn_1ui->screen_imgbtn_1 = lv_imgbtn_create(ui->screen);lv_obj_add_flag(ui->screen_imgbtn_1, LV_OBJ_FLAG_CHECKABLE);lv_imgbtn_set_src(ui->screen_imgbtn_1, LV_IMGBTN_STATE_RELEASED, NULL, &_1_alpha_200x200, NULL);ui->screen_imgbtn_1_label = lv_label_create(ui->screen_imgbtn_1);lv_label_set_text(ui->screen_imgbtn_1_label, "");lv_label_set_long_mode(ui->screen_imgbtn_1_label, LV_LABEL_LONG_WRAP);lv_obj_align(ui->screen_imgbtn_1_label, LV_ALIGN_CENTER, 0, 0);lv_obj_set_style_pad_all(ui->screen_imgbtn_1, 0, LV_STATE_DEFAULT);lv_obj_set_pos(ui->screen_imgbtn_1, 141, 27);lv_obj_set_size(ui->screen_imgbtn_1, 200, 200);//Write style for screen_imgbtn_1, Part: LV_PART_MAIN, State: LV_STATE_PRESSED.lv_obj_set_style_img_recolor_opa(ui->screen_imgbtn_1, 0, LV_PART_MAIN|LV_STATE_PRESSED);lv_obj_set_style_img_opa(ui->screen_imgbtn_1, 255, LV_PART_MAIN|LV_STATE_PRESSED);lv_obj_set_style_text_color(ui->screen_imgbtn_1, lv_color_hex(0xFF33FF), LV_PART_MAIN|LV_STATE_PRESSED);lv_obj_set_style_text_font(ui->screen_imgbtn_1, &lv_font_montserratMedium_12, LV_PART_MAIN|LV_STATE_PRESSED);lv_obj_set_style_text_opa(ui->screen_imgbtn_1, 255, LV_PART_MAIN|LV_STATE_PRESSED);lv_obj_set_style_shadow_width(ui->screen_imgbtn_1, 0, LV_PART_MAIN|LV_STATE_PRESSED);//Write style for screen_imgbtn_1, Part: LV_PART_MAIN, State: LV_STATE_CHECKED.lv_obj_set_style_img_recolor_opa(ui->screen_imgbtn_1, 0, LV_PART_MAIN|LV_STATE_CHECKED);lv_obj_set_style_img_opa(ui->screen_imgbtn_1, 255, LV_PART_MAIN|LV_STATE_CHECKED);lv_obj_set_style_text_color(ui->screen_imgbtn_1, lv_color_hex(0xFF33FF), LV_PART_MAIN|LV_STATE_CHECKED);lv_obj_set_style_text_font(ui->screen_imgbtn_1, &lv_font_montserratMedium_12, LV_PART_MAIN|LV_STATE_CHECKED);lv_obj_set_style_text_opa(ui->screen_imgbtn_1, 255, LV_PART_MAIN|LV_STATE_CHECKED);lv_obj_set_style_shadow_width(ui->screen_imgbtn_1, 0, LV_PART_MAIN|LV_STATE_CHECKED);//Write style for screen_imgbtn_1, Part: LV_PART_MAIN, State: LV_IMGBTN_STATE_RELEASED.lv_obj_set_style_img_recolor_opa(ui->screen_imgbtn_1, 0, LV_PART_MAIN|LV_IMGBTN_STATE_RELEASED);lv_obj_set_style_img_opa(ui->screen_imgbtn_1, 255, LV_PART_MAIN|LV_IMGBTN_STATE_RELEASED);//The custom code of screen.//Update current screen layout.lv_obj_update_layout(ui->screen);//Init events for screen.events_init_screen(ui);
}

对图片按钮按下后触发的事件进行处理，即切换到登录界面。

void events_init_screen (lv_ui *ui)
{lv_obj_add_event_cb(ui->screen_imgbtn_1, screen_imgbtn_1_event_handler, LV_EVENT_ALL, ui);
}static void screen_1_event_handler (lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);switch (code) {case LV_EVENT_PRESSED:{ui_load_scr_animation(&guider_ui, &guider_ui.screen_2, guider_ui.screen_2_del, &guider_ui.screen_1_del, setup_scr_screen_2, LV_SCR_LOAD_ANIM_NONE, 200, 200, false, true);break;}default:break;}
}

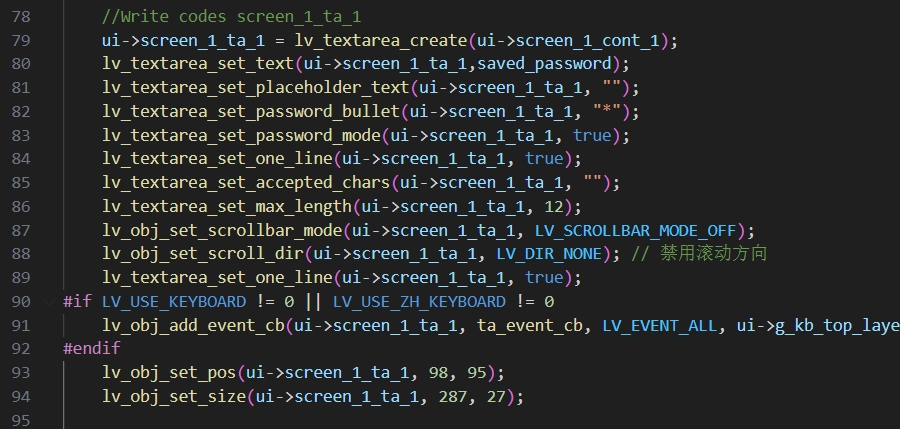

4.2 screen_1的登录界面设计

        代码依旧非常常规，首先在父对象中不断的创建对应的子对象，然后对子对象的样式进行设置，最后对部分控件进行事件初始化。

        这里有几个需要注意的地方，首先是我们初始化了三个全局变量来存取密码、是否去记住密码和是否自动登录，他们分别要在登录界面的初始化中起作用，我们去初始化文本框的时候需要调用lv_textarea_set_text(ui->screen_1_ta_1,saved_password);来把我们存取到的密码放在文本框中，复选框中需要去判断全局变量 remember_password、auto_login，然后调用lv_obj_add_state()、lv_obj_clear_state()，来决定复选框一开始的状态。

extern char saved_password[64];  // 保存的密码
extern bool remember_password ; // 是否记住密码
extern bool auto_login;        // 是否自动登录void setup_scr_screen_1(lv_ui *ui)
{//Write codes screen_1ui->screen_1 = lv_obj_create(NULL);lv_obj_set_size(ui->screen_1, 480, 272);lv_obj_set_scrollbar_mode(ui->screen_1, LV_SCROLLBAR_MODE_OFF);//Write style for screen_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_bg_opa(ui->screen_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write codes screen_1_cont_1ui->screen_1_cont_1 = lv_obj_create(ui->screen_1);lv_obj_set_pos(ui->screen_1_cont_1, 3, 2);lv_obj_set_size(ui->screen_1_cont_1, 476, 266);lv_obj_set_scrollbar_mode(ui->screen_1_cont_1, LV_SCROLLBAR_MODE_OFF);//Write style for screen_1_cont_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_border_width(ui->screen_1_cont_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_opa(ui->screen_1_cont_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_color(ui->screen_1_cont_1, lv_color_hex(0x2195f6), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_side(ui->screen_1_cont_1, LV_BORDER_SIDE_FULL, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_cont_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_opa(ui->screen_1_cont_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_cont_1, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_cont_1, LV_GRAD_DIR_NONE, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_top(ui->screen_1_cont_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_bottom(ui->screen_1_cont_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_left(ui->screen_1_cont_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_right(ui->screen_1_cont_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_shadow_width(ui->screen_1_cont_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write codes screen_1_label_1ui->screen_1_label_1 = lv_label_create(ui->screen_1_cont_1);lv_label_set_text(ui->screen_1_label_1, "User:1812795016@qq.com\n");lv_label_set_long_mode(ui->screen_1_label_1, LV_LABEL_LONG_WRAP);lv_obj_set_pos(ui->screen_1_label_1, 98, 61);lv_obj_set_size(ui->screen_1_label_1, 287, 27);//Write style for screen_1_label_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_border_width(ui->screen_1_label_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_opa(ui->screen_1_label_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_color(ui->screen_1_label_1, lv_color_hex(0x000000), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_side(ui->screen_1_label_1, LV_BORDER_SIDE_FULL, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_label_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_color(ui->screen_1_label_1, lv_color_hex(0x000000), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_font(ui->screen_1_label_1, &lv_font_montserratMedium_16, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_opa(ui->screen_1_label_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_letter_space(ui->screen_1_label_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_line_space(ui->screen_1_label_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_align(ui->screen_1_label_1, LV_TEXT_ALIGN_LEFT, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_opa(ui->screen_1_label_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_top(ui->screen_1_label_1, 3, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_right(ui->screen_1_label_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_bottom(ui->screen_1_label_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_left(ui->screen_1_label_1, 3, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_shadow_width(ui->screen_1_label_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write codes screen_1_ta_1ui->screen_1_ta_1 = lv_textarea_create(ui->screen_1_cont_1);lv_textarea_set_text(ui->screen_1_ta_1,saved_password);lv_textarea_set_placeholder_text(ui->screen_1_ta_1, "");lv_textarea_set_password_bullet(ui->screen_1_ta_1, "*");lv_textarea_set_password_mode(ui->screen_1_ta_1, true);lv_textarea_set_one_line(ui->screen_1_ta_1, true);lv_textarea_set_accepted_chars(ui->screen_1_ta_1, "");lv_textarea_set_max_length(ui->screen_1_ta_1, 12);lv_obj_set_scrollbar_mode(ui->screen_1_ta_1, LV_SCROLLBAR_MODE_OFF);lv_obj_set_scroll_dir(ui->screen_1_ta_1, LV_DIR_NONE); // 禁用滚动方向lv_textarea_set_one_line(ui->screen_1_ta_1, true);
#if LV_USE_KEYBOARD != 0 || LV_USE_ZH_KEYBOARD != 0lv_obj_add_event_cb(ui->screen_1_ta_1, ta_event_cb, LV_EVENT_ALL, ui->g_kb_top_layer);
#endiflv_obj_set_pos(ui->screen_1_ta_1, 98, 95);lv_obj_set_size(ui->screen_1_ta_1, 287, 27);//Write style for screen_1_ta_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_text_color(ui->screen_1_ta_1, lv_color_hex(0x000000), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_font(ui->screen_1_ta_1, &lv_font_montserratMedium_14, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_opa(ui->screen_1_ta_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_letter_space(ui->screen_1_ta_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_align(ui->screen_1_ta_1, LV_TEXT_ALIGN_LEFT, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_opa(ui->screen_1_ta_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_ta_1, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_ta_1, LV_GRAD_DIR_NONE, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_width(ui->screen_1_ta_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_opa(ui->screen_1_ta_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_color(ui->screen_1_ta_1, lv_color_hex(0x000000), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_side(ui->screen_1_ta_1, LV_BORDER_SIDE_FULL, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_shadow_width(ui->screen_1_ta_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_top(ui->screen_1_ta_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_right(ui->screen_1_ta_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_left(ui->screen_1_ta_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_bottom(ui->screen_1_ta_1, 2, LV_PART_MAIN | LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_ta_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write style for screen_1_ta_1, Part: LV_PART_SCROLLBAR, State: LV_STATE_DEFAULT.lv_obj_set_style_bg_opa(ui->screen_1_ta_1, 255, LV_PART_SCROLLBAR|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_ta_1, lv_color_hex(0x2195f6), LV_PART_SCROLLBAR|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_ta_1, LV_GRAD_DIR_NONE, LV_PART_SCROLLBAR|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_ta_1, 0, LV_PART_SCROLLBAR|LV_STATE_DEFAULT);//Write codes screen_1_img_2ui->screen_1_img_2 = lv_img_create(ui->screen_1_cont_1);lv_obj_add_flag(ui->screen_1_img_2, LV_OBJ_FLAG_CLICKABLE);lv_img_set_src(ui->screen_1_img_2, &_user_alpha_58x54);lv_img_set_pivot(ui->screen_1_img_2, 50,50);lv_img_set_angle(ui->screen_1_img_2, 0);lv_obj_set_pos(ui->screen_1_img_2, 209, 3);lv_obj_set_size(ui->screen_1_img_2, 58, 54);//Write style for screen_1_img_2, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_img_recolor_opa(ui->screen_1_img_2, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_img_recolor(ui->screen_1_img_2, lv_color_hex(0x010101), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_img_opa(ui->screen_1_img_2, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_img_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_clip_corner(ui->screen_1_img_2, true, LV_PART_MAIN|LV_STATE_DEFAULT);//Write codes screen_1_cb_1ui->screen_1_cb_1 = lv_checkbox_create(ui->screen_1_cont_1);lv_checkbox_set_text(ui->screen_1_cb_1, "Remember");lv_obj_set_pos(ui->screen_1_cb_1, 258, 145);if(remember_password==true){lv_obj_add_state(ui->screen_1_cb_1, LV_STATE_CHECKED);}else{lv_obj_clear_state(ui->screen_1_cb_1, LV_STATE_CHECKED);}//Write style for screen_1_cb_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_pad_top(ui->screen_1_cb_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_left(ui->screen_1_cb_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_right(ui->screen_1_cb_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_bottom(ui->screen_1_cb_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_color(ui->screen_1_cb_1, lv_color_hex(0x0D3055), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_font(ui->screen_1_cb_1, &lv_font_montserratMedium_14, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_opa(ui->screen_1_cb_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_letter_space(ui->screen_1_cb_1, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_width(ui->screen_1_cb_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_cb_1, 6, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_opa(ui->screen_1_cb_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_cb_1, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_cb_1, LV_GRAD_DIR_NONE, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_shadow_width(ui->screen_1_cb_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write style for screen_1_cb_1, Part: LV_PART_INDICATOR, State: LV_STATE_DEFAULT.lv_obj_set_style_pad_all(ui->screen_1_cb_1, 3, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_width(ui->screen_1_cb_1, 2, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_opa(ui->screen_1_cb_1, 255, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_color(ui->screen_1_cb_1, lv_color_hex(0x2195f6), LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_side(ui->screen_1_cb_1, LV_BORDER_SIDE_FULL, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_cb_1, 6, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_bg_opa(ui->screen_1_cb_1, 255, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_cb_1, lv_color_hex(0xffffff), LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_cb_1, LV_GRAD_DIR_NONE, LV_PART_INDICATOR|LV_STATE_DEFAULT);//Write codes screen_1_cb_2ui->screen_1_cb_2 = lv_checkbox_create(ui->screen_1_cont_1);lv_checkbox_set_text(ui->screen_1_cb_2, "Auto Loading");lv_obj_set_pos(ui->screen_1_cb_2, 101, 144);if(auto_login==true){lv_obj_add_state(ui->screen_1_cb_2, LV_STATE_CHECKED);}else{lv_obj_clear_state(ui->screen_1_cb_2, LV_STATE_CHECKED);}//Write style for screen_1_cb_2, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_pad_top(ui->screen_1_cb_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_left(ui->screen_1_cb_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_right(ui->screen_1_cb_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_pad_bottom(ui->screen_1_cb_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_color(ui->screen_1_cb_2, lv_color_hex(0x0D3055), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_font(ui->screen_1_cb_2, &lv_font_montserratMedium_13, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_opa(ui->screen_1_cb_2, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_letter_space(ui->screen_1_cb_2, 2, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_width(ui->screen_1_cb_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_cb_2, 6, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_opa(ui->screen_1_cb_2, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_cb_2, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_cb_2, LV_GRAD_DIR_NONE, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_shadow_width(ui->screen_1_cb_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write style for screen_1_cb_2, Part: LV_PART_INDICATOR, State: LV_STATE_DEFAULT.lv_obj_set_style_pad_all(ui->screen_1_cb_2, 3, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_width(ui->screen_1_cb_2, 2, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_opa(ui->screen_1_cb_2, 255, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_color(ui->screen_1_cb_2, lv_color_hex(0x2195f6), LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_border_side(ui->screen_1_cb_2, LV_BORDER_SIDE_FULL, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_cb_2, 6, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_bg_opa(ui->screen_1_cb_2, 255, LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_cb_2, lv_color_hex(0xffffff), LV_PART_INDICATOR|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_cb_2, LV_GRAD_DIR_NONE, LV_PART_INDICATOR|LV_STATE_DEFAULT);//Write codes screen_1_btn_1ui->screen_1_btn_1 = lv_btn_create(ui->screen_1_cont_1);ui->screen_1_btn_1_label = lv_label_create(ui->screen_1_btn_1);lv_label_set_text(ui->screen_1_btn_1_label, "Loading\n");lv_label_set_long_mode(ui->screen_1_btn_1_label, LV_LABEL_LONG_WRAP);lv_obj_align(ui->screen_1_btn_1_label, LV_ALIGN_CENTER, 0, 0);lv_obj_set_style_pad_all(ui->screen_1_btn_1, 0, LV_STATE_DEFAULT);lv_obj_set_width(ui->screen_1_btn_1_label, LV_PCT(100));lv_obj_set_pos(ui->screen_1_btn_1, 188, 178);lv_obj_set_size(ui->screen_1_btn_1, 100, 50);//Write style for screen_1_btn_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_bg_opa(ui->screen_1_btn_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_1_btn_1, lv_color_hex(0x2195f6), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_1_btn_1, LV_GRAD_DIR_NONE, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_width(ui->screen_1_btn_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_1_btn_1, 5, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_shadow_width(ui->screen_1_btn_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_color(ui->screen_1_btn_1, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_font(ui->screen_1_btn_1, &lv_font_montserratMedium_16, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_opa(ui->screen_1_btn_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_align(ui->screen_1_btn_1, LV_TEXT_ALIGN_CENTER, LV_PART_MAIN|LV_STATE_DEFAULT);//The custom code of screen_1.//Update current screen layout.lv_obj_update_layout(ui->screen_1);//Init events for screen.events_init_screen_1(ui);}

对应的基本事件回调如下 ，需要注意的是，我们的自动登录是通过LVGL软件定时器实现的。

static void auto_login_timer_cb(lv_timer_t *timer)
{// 检查 auto_login 状态if (auto_login) {printf("Auto login triggered\n");ui_load_scr_animation(&guider_ui, &guider_ui.screen_2, guider_ui.screen_2_del, &guider_ui.screen_1_del, setup_scr_screen_2, LV_SCR_LOAD_ANIM_NONE, 0, 0, false, true);}// 删除定时器，防止重复触发lv_timer_del(timer);
}static void screen_imgbtn_1_event_handler (lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);switch (code) {case LV_EVENT_CLICKED:{ui_load_scr_animation(&guider_ui, &guider_ui.screen_1, guider_ui.screen_1_del, &guider_ui.screen_del, setup_scr_screen_1, LV_SCR_LOAD_ANIM_NONE, 200, 200, false, true);break;}default:break;}
}void events_init_screen (lv_ui *ui)
{lv_obj_add_event_cb(ui->screen_imgbtn_1, screen_imgbtn_1_event_handler, LV_EVENT_ALL, ui);
}static void screen_1_event_handler (lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);switch (code) {case LV_EVENT_PRESSED:{ui_load_scr_animation(&guider_ui, &guider_ui.screen_2, guider_ui.screen_2_del, &guider_ui.screen_1_del, setup_scr_screen_2, LV_SCR_LOAD_ANIM_NONE, 200, 200, false, true);break;}default:break;}
}static void screen_1_cb_1_event_handler (lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);switch (code) {case LV_EVENT_VALUE_CHANGED:{lv_obj_t * status_obj = lv_event_get_target(e);int status = lv_obj_get_state(status_obj) & LV_STATE_CHECKED ? true : false;remember_password=status;break;}default:break;}
}static void screen_1_cb_2_event_handler (lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);switch (code) {case LV_EVENT_VALUE_CHANGED:{lv_obj_t * status_obj = lv_event_get_target(e);int status = lv_obj_get_state(status_obj) & LV_STATE_CHECKED ? true : false;auto_login=status;break;}default:break;}
}static void screen_1_btn_1_event_handler (lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);switch (code) {case LV_EVENT_CLICKED:{// 获取用户名和密码const char *password = lv_textarea_get_text(guider_ui.screen_1_ta_1);// 如果选择记住密码，保存用户名和密码if (remember_password) {strncpy(saved_password, password, sizeof(saved_password) - 1);} else {// 如果未选择记住密码，清空保存的数据saved_password[0] = '\0';}ui_load_scr_animation(&guider_ui, &guider_ui.screen_2, guider_ui.screen_2_del, &guider_ui.screen_1_del, setup_scr_screen_2, LV_SCR_LOAD_ANIM_NONE, 0, 0, false, true);break;}default:break;}
}void events_init_screen_1 (lv_ui *ui)
{lv_obj_add_event_cb(ui->screen_1, screen_1_event_handler, LV_EVENT_ALL, ui);lv_obj_add_event_cb(ui->screen_1_cb_1, screen_1_cb_1_event_handler, LV_EVENT_ALL, ui);lv_obj_add_event_cb(ui->screen_1_cb_2, screen_1_cb_2_event_handler, LV_EVENT_ALL, ui);lv_obj_add_event_cb(ui->screen_1_btn_1, screen_1_btn_1_event_handler, LV_EVENT_ALL, ui);// 如果勾选了自动登录，创建一个定时器if (auto_login) {lv_timer_t *timer = lv_timer_create(auto_login_timer_cb, 2000, NULL); // 2 秒后触发printf("Auto login timer created\n");}
}

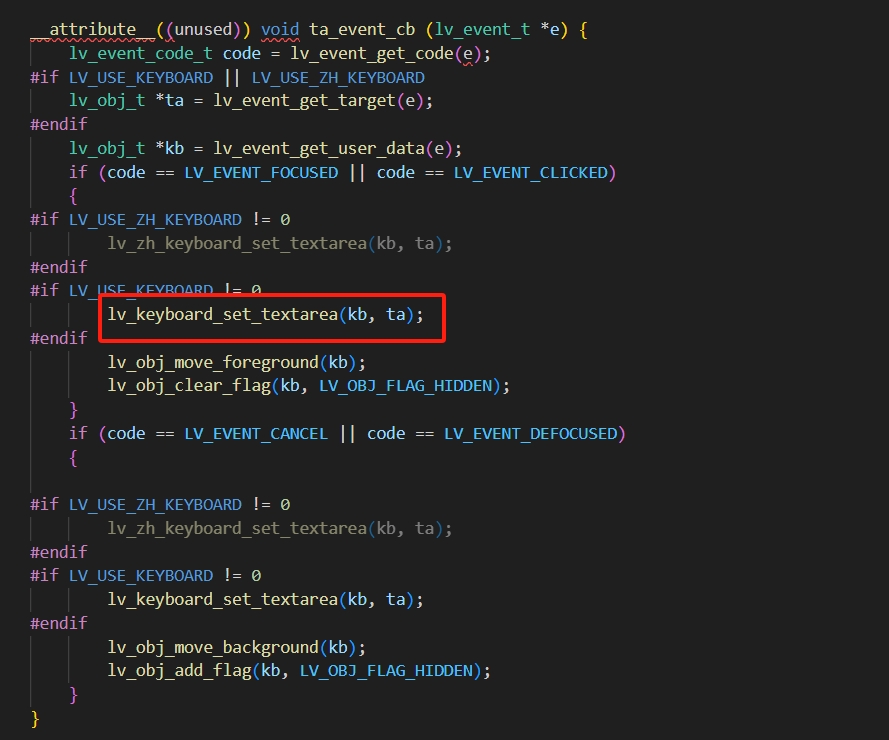

 键盘与文本框的交互如下：

__attribute__((unused)) void kb_event_cb (lv_event_t *e) {lv_event_code_t code = lv_event_get_code(e);lv_obj_t *kb = lv_event_get_target(e);if(code == LV_EVENT_READY || code == LV_EVENT_CANCEL) {lv_obj_add_flag(kb, LV_OBJ_FLAG_HIDDEN);}
}__attribute__((unused)) void ta_event_cb (lv_event_t *e) {lv_event_code_t code = lv_event_get_code(e);
#if LV_USE_KEYBOARD || LV_USE_ZH_KEYBOARDlv_obj_t *ta = lv_event_get_target(e);
#endiflv_obj_t *kb = lv_event_get_user_data(e);if (code == LV_EVENT_FOCUSED || code == LV_EVENT_CLICKED){
#if LV_USE_ZH_KEYBOARD != 0lv_zh_keyboard_set_textarea(kb, ta);
#endif
#if LV_USE_KEYBOARD != 0lv_keyboard_set_textarea(kb, ta);
#endiflv_obj_move_foreground(kb);lv_obj_clear_flag(kb, LV_OBJ_FLAG_HIDDEN);}if (code == LV_EVENT_CANCEL || code == LV_EVENT_DEFOCUSED){#if LV_USE_ZH_KEYBOARD != 0lv_zh_keyboard_set_textarea(kb, ta);
#endif
#if LV_USE_KEYBOARD != 0lv_keyboard_set_textarea(kb, ta);
#endiflv_obj_move_background(kb);lv_obj_add_flag(kb, LV_OBJ_FLAG_HIDDEN);}
}

4.3 screen_2登录后界面的实现

开始同样非常常规，创建对应的组件，然后对其样式进行设置，然后注册回调函数。

void setup_scr_screen_2(lv_ui *ui)
{//Write codes screen_2ui->screen_2 = lv_obj_create(NULL);lv_obj_set_size(ui->screen_2, 480, 272);lv_obj_set_scrollbar_mode(ui->screen_2, LV_SCROLLBAR_MODE_OFF);//Write style for screen_2, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_bg_opa(ui->screen_2, 0, LV_PART_MAIN|LV_STATE_DEFAULT);//Write codes screen_2_img_1ui->screen_2_img_1 = lv_img_create(ui->screen_2);lv_obj_add_flag(ui->screen_2_img_1, LV_OBJ_FLAG_CLICKABLE);lv_img_set_src(ui->screen_2_img_1, &_2_alpha_475x267);lv_img_set_pivot(ui->screen_2_img_1, 50,50);lv_img_set_angle(ui->screen_2_img_1, 0);lv_obj_set_pos(ui->screen_2_img_1, 4, 1);lv_obj_set_size(ui->screen_2_img_1, 475, 267);//Write style for screen_2_img_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_img_recolor_opa(ui->screen_2_img_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_img_opa(ui->screen_2_img_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_2_img_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_clip_corner(ui->screen_2_img_1, true, LV_PART_MAIN|LV_STATE_DEFAULT);//Write codes screen_2_btn_1ui->screen_2_btn_1 = lv_btn_create(ui->screen_2);ui->screen_2_btn_1_label = lv_label_create(ui->screen_2_btn_1);lv_label_set_text(ui->screen_2_btn_1_label, "Back Home");lv_label_set_long_mode(ui->screen_2_btn_1_label, LV_LABEL_LONG_WRAP);lv_obj_align(ui->screen_2_btn_1_label, LV_ALIGN_CENTER, 0, 0);lv_obj_set_style_pad_all(ui->screen_2_btn_1, 0, LV_STATE_DEFAULT);lv_obj_set_width(ui->screen_2_btn_1_label, LV_PCT(100));lv_obj_set_pos(ui->screen_2_btn_1, 199, 184);lv_obj_set_size(ui->screen_2_btn_1, 100, 50);//Write style for screen_2_btn_1, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.lv_obj_set_style_bg_opa(ui->screen_2_btn_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_color(ui->screen_2_btn_1, lv_color_hex(0x2195f6), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_bg_grad_dir(ui->screen_2_btn_1, LV_GRAD_DIR_NONE, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_border_width(ui->screen_2_btn_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_radius(ui->screen_2_btn_1, 5, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_shadow_width(ui->screen_2_btn_1, 0, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_color(ui->screen_2_btn_1, lv_color_hex(0xffffff), LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_font(ui->screen_2_btn_1, &lv_font_montserratMedium_16, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_opa(ui->screen_2_btn_1, 255, LV_PART_MAIN|LV_STATE_DEFAULT);lv_obj_set_style_text_align(ui->screen_2_btn_1, LV_TEXT_ALIGN_CENTER, LV_PART_MAIN|LV_STATE_DEFAULT);//The custom code of screen_2.//Update current screen layout.lv_obj_update_layout(ui->screen_2);//Init events for screen.events_init_screen_2(ui);
}

回调函数如下，就是按下按钮之后，就返回到登录界面。

static void screen_2_btn_1_event_handler (lv_event_t *e)
{lv_event_code_t code = lv_event_get_code(e);switch (code) {case LV_EVENT_CLICKED:{ui_load_scr_animation(&guider_ui, &guider_ui.screen_1, guider_ui.screen_1_del, &guider_ui.screen_2_del, setup_scr_screen_1, LV_SCR_LOAD_ANIM_NONE, 0, 0, false, true);break;}default:break;}
}void events_init_screen_2 (lv_ui *ui)
{lv_obj_add_event_cb(ui->screen_2_btn_1, screen_2_btn_1_event_handler, LV_EVENT_ALL, ui);
}

五、总结

        之所以会去做这个界面，是因为这个界面非常的常用，如果产品需要与人交互的情况下，登录界面的意义就非常大，个人觉得非常有意思，大家可以跟着讲解来进行复刻，需要模拟器工程的，在评论区留下邮箱即可。
