改进初学者的PID-微分冲击

最近看到了Brett Beauregard发表的有关PID的系列文章，感觉对于理解PID算法很有帮助，于是将系列文章翻译过来！在自我提高的过程中，也希望对同道中人有所帮助。作者Brett Beauregard的原文网址：http：//brettbeauregard.com/blog/2011/04/improving-the-beginner%E2%80%99s-pid-derivative-kick/

1、问题

这个修改将稍微调整微分项。其目标是消除一种被称为“微分冲击”的现象。

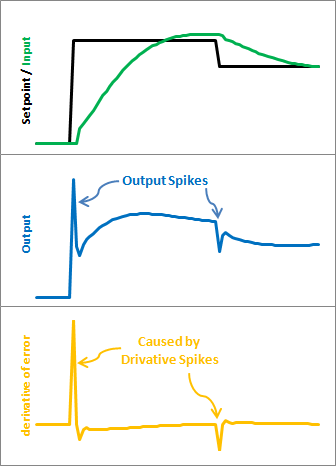

上图说明了问题。由于error = Setpoint-Input，设定值的任何变化都会导致偏差的瞬时变化。这种变化的导数是无穷大（实际上，由于dt不是0，它只是一个非常大的数字。）这个数字被输入PID方程，这导致输出中出现不希望的峰值。幸运的是，有一种简单的方法可以摆脱这种情况。

2、解决方案

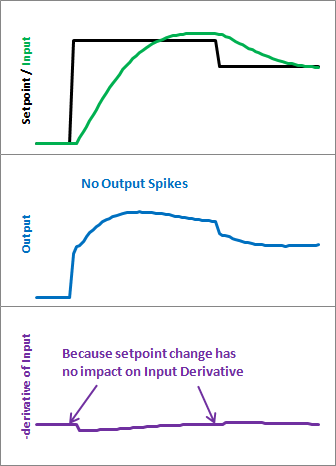

事实证明，当设定值发生变化时，偏差的导数等于输入的负导数。这最终成为一个完美的解决方案。我们减去（Kd *输入的导数）而不是添加（Kd *偏差的导数）。这被称为使用“基于测量的微分”。

3、代码

/*working variables*/
unsigned long lastTime;
double Input，Output，Setpoint;
double errSum，lastInput;
double kp，ki，kd;
int SampleTime = 1000; //1 secvoidCompute()
{unsigned long now = millis();int timeChange = (now - lastTime);if(timeChange>=SampleTime){/*Compute all the working error variables*/double error = Setpoint - Input;errSum += error;double dInput = (Input - lastInput);/*Compute PID Output*/Output = kp * error + ki * errSum - kd * dInput;/*Remember some variables for next time*/lastInput = Input;lastTime = now;}
}
void SetTunings(double Kp，double Ki，double Kd)
{double SampleTimeInSec = ((double)SampleTime)/1000;kp = Kp;ki = Ki * SampleTimeInSec;kd = Kd / SampleTimeInSec;
}
void SetSampleTime(int NewSampleTime)
{if (NewSampleTime > 0){double ratio  = (double)NewSampleTime/ (double)SampleTime;ki *= ratio;kd /= ratio;SampleTime = (unsigned long)NewSampleTime;}
}

这里的修改非常简单。我们用-dInput替换+ dError。我们现在需要记住lastInput，而不是记住lastError
