改进初学者的PID-修改整定参数

最近看到了Brett Beauregard发表的有关PID的系列文章，感觉对于理解PID算法很有帮助，于是将系列文章翻译过来！在自我提高的过程中，也希望对同道中人有所帮助。作者Brett Beauregard的原文网址：http：//brettbeauregard.com/blog/2011/04/improving-the-beginner%E2%80%99s-pid-tuning-changes/

1、问题

对于任何可靠的PID算法，拥有在系统运行时更改整定参数的能力都是必须的。

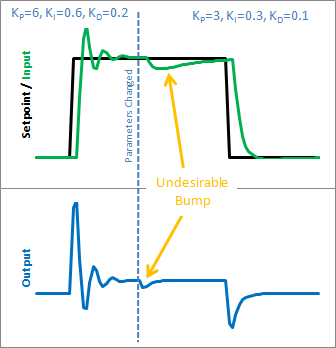

如果你试图在系统运行时改变整定参数，在初学PID的人看来会显得有点疯狂。让我们看看这是为什么？以下是初学者的 PID 在上述参数更改前后的状态：

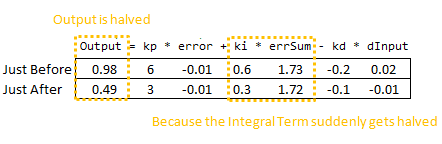

因此，我们可以立即将这种差异归咎于积分项(或“I项”)。只有当参数发生变化时，它才会发生剧烈的变化。为什么会这样？这与初学积分的人对积分的理解有关：

这种解释在 Ki 被改变之前都是可以正常工作的。然后，你突然把这个新的 Ki 乘以你积累的整个误差总和。这不是我们想要的！我们只想影响事情后续的发展。

2、解决方案

有几种方法可以处理这个问题。我在上一个库中使用的方法是重新缩放偏差累计。Ki 翻了一倍？或者把偏差累计削减一半。这可以避免积分项撞击，并且也能工作的很好。不过，这有点笨拙，我想出了更优雅的东西。(我不可能是第一个想到这个问题，但我确实是一个人想到的。这算数!)

这个方案需要一个小的基本代数 (还是微积分？)

我们不是让 Ki 处在积分之外，而是把它带到里面。看起来我们视乎什么都没做，但我们会看到，在实践中，这带来了很大的变化。

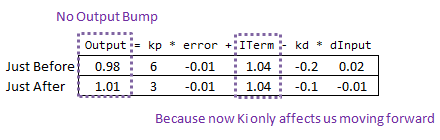

现在，我们把误差乘以那个时候的Ki。然后我们存储它的和。当Ki发生变化时，没有任何变化，因为所有旧的Ki都已经“存在银行”了。我们得到一个平稳的转换，没有额外的数学运算。这可能会让我成为一个极客，但我觉得这很性感。

3、代码

/*working variables*/
unsigned long lastTime;
double Input，Output，Setpoint;
double ITerm，lastInput;
double kp，ki，kd;
int SampleTime = 1000;//1 sec
void Compute()
{unsigned long now = millis();int timeChange = (now - lastTime);if(timeChange>=SampleTime){/*Compute all the working error variables*/double error = Setpoint - Input;ITerm += (ki * error);double dInput = (Input - lastInput);/*Compute PID Output*/Output = kp * error + ITerm - kd * dInput;/*Remember some variables for next time*/lastInput = Input;lastTime = now;}
}void SetTunings(double Kp，double Ki，double Kd)
{double SampleTimeInSec = ((double)SampleTime)/1000;kp = Kp;ki = Ki * SampleTimeInSec;kd = Kd / SampleTimeInSec;
}void SetSampleTime(int NewSampleTime)
{if (NewSampleTime > 0){double ratio  = (double)NewSampleTime/ (double)SampleTime;ki *= ratio;kd /= ratio;SampleTime = (unsigned long)NewSampleTime;}
}

因此，我们用复合积分项变量替换了 [第4行]偏差求和变量。它计算 Ki * 偏差，而不仅仅是偏差 [第15行]。此外，由于 Ki 现在被隐藏在积分项中，因此它将从主 PID 计算 [第19行] 中删除。
