大家好，我是『芯知识学堂』的SingleYork，前面给大家简单介绍了『开源项目』基于STM32的智能垃圾桶之成员简介，相信有很多小伙伴都已经忍不住跃跃欲试了，别着急，从这一篇开始，笔者将会带领大家一步一步来完成这个DIY项目。

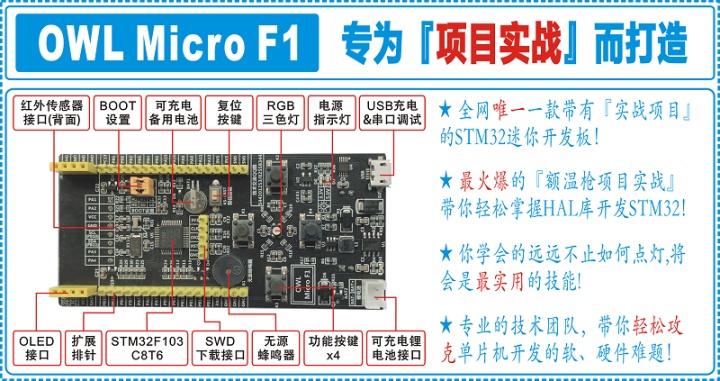

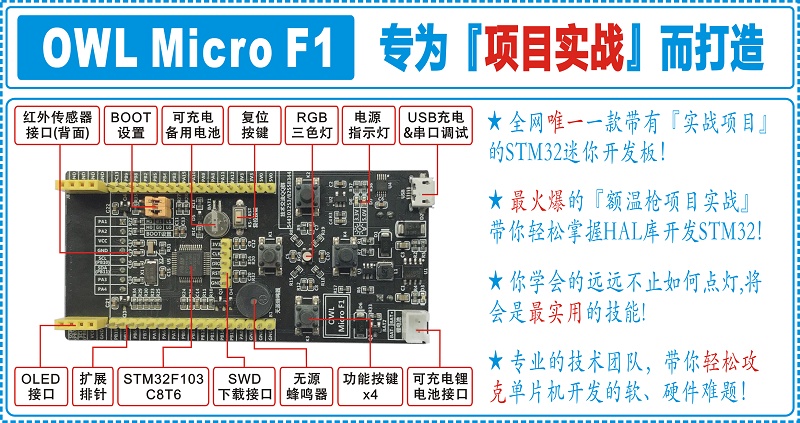

这款套件的主控板采用的是我们『芯知识学堂』自主设计的OWL Micro F1开发板，如果有一直关注我们的小伙伴，相信大家对这款开发板不会再感到陌生了：

当然咯，我们今天的主角不是这款『OWL Micro F1开发板』，今天笔者要给大家介绍的是这个项目中比较重要的一个模块—语音识别模块：ASR-08B。

这个模块的语音识别部分采用的是LD3320这个芯片，然后集成了一颗STC11L16XE的单片机做了一些指令、数据处理，相比于网上其他的LD3320的模块，操作更加简单，用户不用折腾代码，直接串口发送指令设置关键词即可识别，而且，厂家还提供了专门的设置工具，操作非常简单（enmm，妈妈再也不用担心我不会写代码了……）：

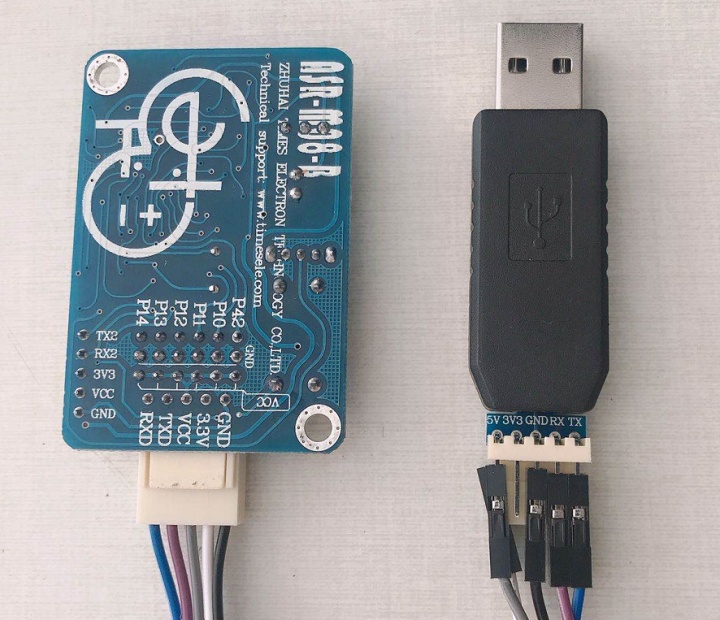

接下来，笔者将结合我们的这款智能垃圾桶的DIY项目，来给大家介绍一下这个ASR-08B语音模块的使用，首先，我们将ASR-08B模块与USB转TTL模块连接来，并将USB转TTL模块插到电脑上：

USB转串口模块与语音识别模块接线说明：

语音模块TXD --> USB模块RXD

语音模块RXD --> USB模块TXD

语音模块GND --> USB模块GND

语音模块VCC --> USB模块5V

这里需要注意的是，如果是使用厂家配套的USB转TTL模块的话，就不要使用USB转TTL模块的3V3电压给语音模块供电了，因为厂家提供的这个USB转TTL模块本身没有3.3V输出，语音模块的3.3V引脚直接悬空即可。

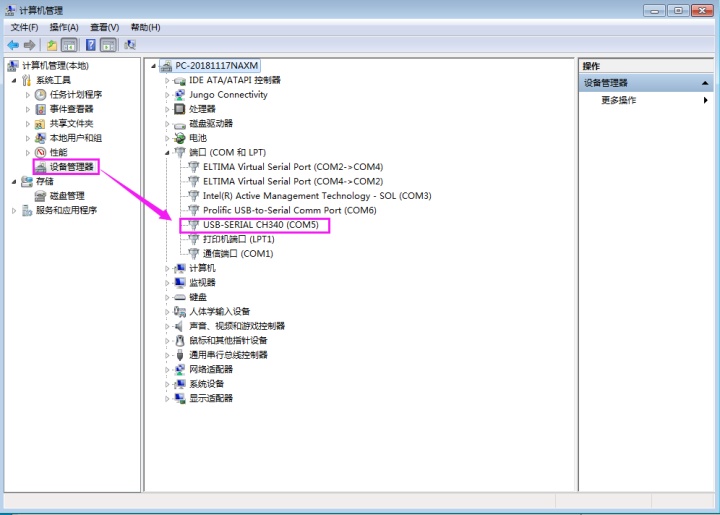

硬件连接好后，如果是之前有用过CH340设备的电脑，在设备管理器中直接会显示一个“USB-SERILA CH340”开头的COM端口，如果是未使用过CH340设备的电脑，则可能需要自己手动安装一下这个驱动，关于这个驱动的安装比较简单，笔者就不在这啰嗦了。

ASR-08B模块是支持三种识别检测模式的，即：循环检测模块、口令检测模式和按钮检测模式，在我们这个智能垃圾桶项目中，笔者使用的是“口令检测模式”，所谓的“口令检测模式”，就意味着，我们先要对上口令，才能够进行下一步操作。说到这里，是不是有小伙伴马上就想起了电影《智取威虎山》里面的经典台词：

土匪：天王盖地虎！（你好大的胆！敢来气你的祖宗？）

杨子荣：宝塔镇河妖！（要是那样，叫我从山上摔死，掉河里淹死。）

土匪：野鸡闷头钻，哪能上天王山！（你不是正牌的。）

杨子荣：地上有的是米，喂呀，有根底！（老子是正牌的，老牌的。）

土匪：拜见过阿妈啦？（你从小拜谁为师？）

杨子荣：他房上没瓦，非否非，否非否！（不到正堂不能说。）

土匪：嘛哈嘛哈？（以前独干吗？）

杨子荣：正晌午说话，谁还没有家？（许大马棒山上。）

土匪：好叭哒！（内行，是把老手）

杨子荣：天下大耷拉！（不吹牛，闯过大队头。）

当然咯，笔者今天要给大家介绍的所谓的口令，没有这么复杂，我们只需要给语音识别模块设置一个名为“猫头鹰”的唤醒口令即可。

接下来，我们需要根据垃圾分类的标准，将常见的一些垃圾，分为：可回收垃圾、厨余垃圾、有害垃圾和其他垃圾这四大类：

（1）可回收垃圾：旧报纸、塑料瓶、废铁、图书、坏手机、玻璃瓶、旧水管、洗衣机、电视机、电饭煲

（2）厨余垃圾：剩菜、剩饭、菜叶、果皮、隔夜饭、骨头、鸡蛋壳、茶叶渣、菜根、苹果核

（3）有害垃圾：灯泡、电池、药品、灯管、油漆桶、化妆品、老鼠药、指甲油、杀虫剂、农药

（4）其他垃圾：果壳、泥土、瓜子壳、废水、陶瓷、一次性筷子、卫生纸、烟头、餐巾纸、牙签

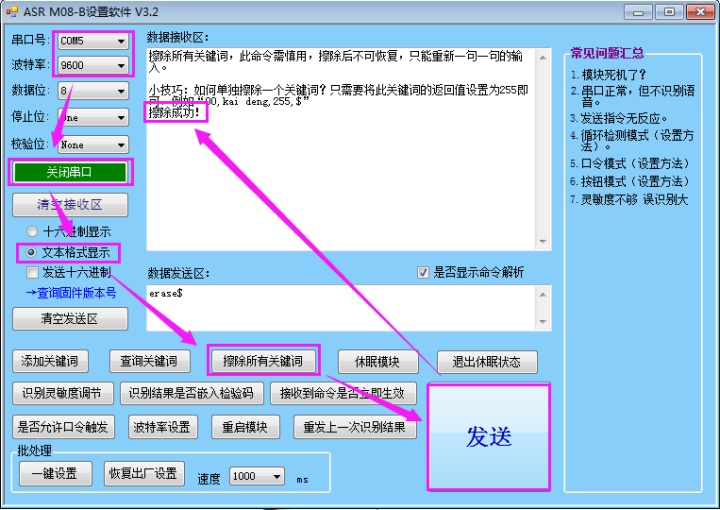

为了防止语音识别模块出厂可能自带的一些指令跟我们需要增加的指令有冲突，我们先将语音识别模块里面的所有指令一次性全部擦除（即：擦除所有关键词），操作步骤如下：

简单来说，我们只需要在串口正确打开后，点一下“擦除所有关键词”按钮，然后再点一下“发送”按钮即可完成操作。

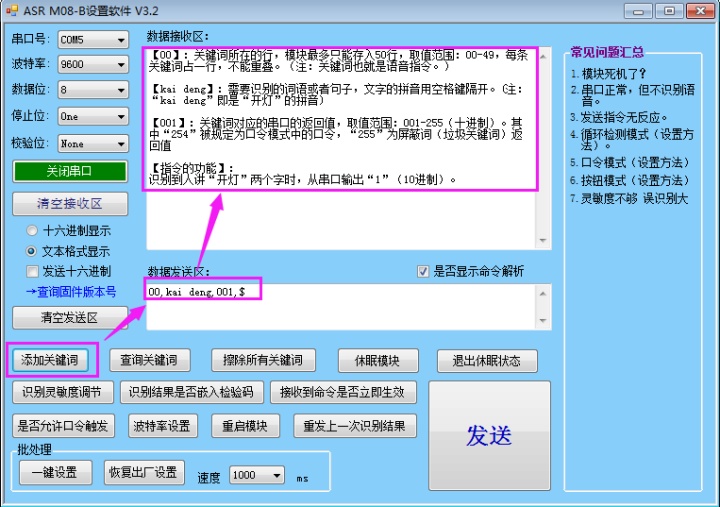

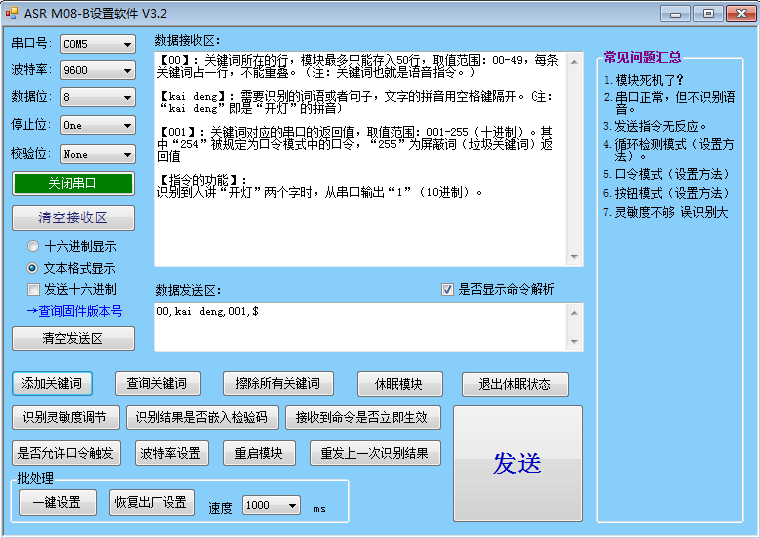

接下里，我们来开始添加关键词，我们先点击一下“添加关键词”按钮，这个时候，在“数据发送区”就会出现一条示例指令“00,kai deng,001,$”，然后如果我们勾选了“是否显示命令解析”选项的话，在“数据接收区”会出现有关这条指令的详细解析，如下：

这里需要注意几个地方：

1、“关键词所在的行”如果只有一位数时（0-9），前面十位一定要0补齐；

2、“需要识别的词语或句子”两个拼音之间需要用空格隔开，并且，有且仅有一个空格，其他部分也不允许有多余的空格；

3、“逗号”分隔符一定要是英文状态下的“逗号”，不能使用中文状态下的“逗号”；

4、“254”被规定为口令模式中的口令，比如本例中的口令“猫头鹰”，不能用作普通关键词的返回值；

5、“255”被规定为屏蔽词，如本例中的“可回收垃圾”、“厨余垃圾”、“有害垃圾”、“其他垃圾”，这样就可以避免语音播报模块在播报这几条语音的时候，被语音识别模块识别到。

我们在添加关键词的时候，一定要严格按照上述要求进行操作，否则，可能会出现异常情况。

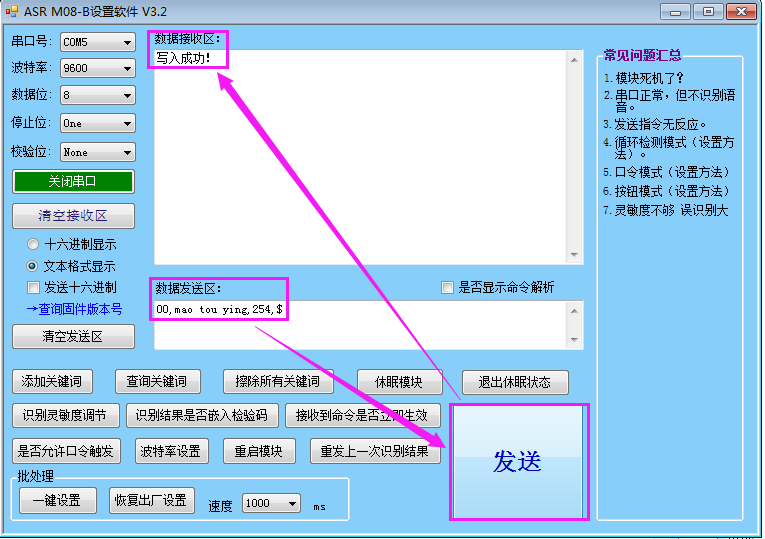

弄清楚了“添加关键词”的指令格式后，我们就可以来开始添加本例所需要的关键词了。我们以“猫头鹰”这个口令为例，我们只需要在“数据发送区”输入“00,mao tou ying,254,$”，然后点击“发送”按钮，当“数据接收区”出现“写入成功!”后，我们的关键词就设置成功了：

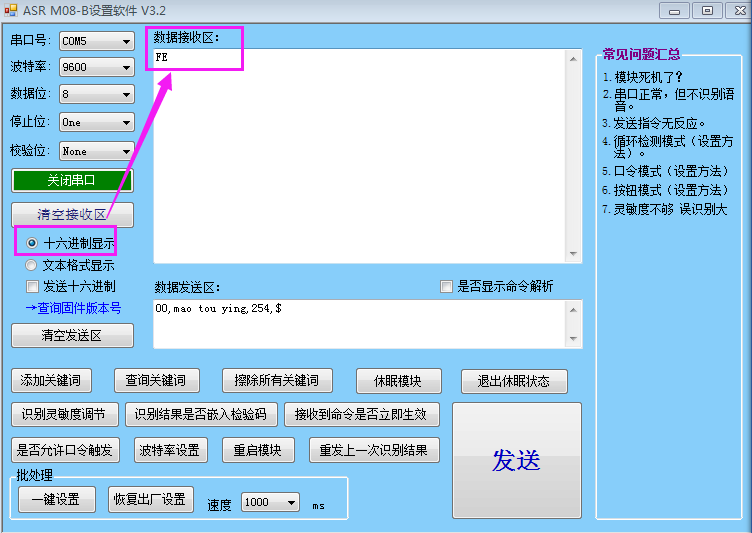

接下来，我们来测试一下这个“猫头鹰”的关键词，这里，我们需要选择“十六进制显示”，然后，我们直接对着语音识别模块说一声“猫头鹰”，就可以在ASR M08-B设置软件的“数据接收区”里看到有显示“FE”，即：254，说明我们的这个“猫头鹰”关键词设置成功了。

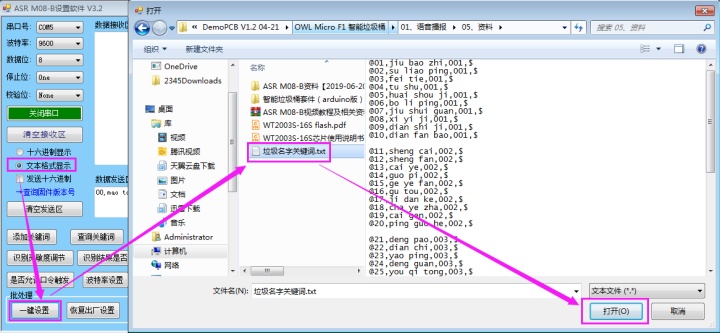

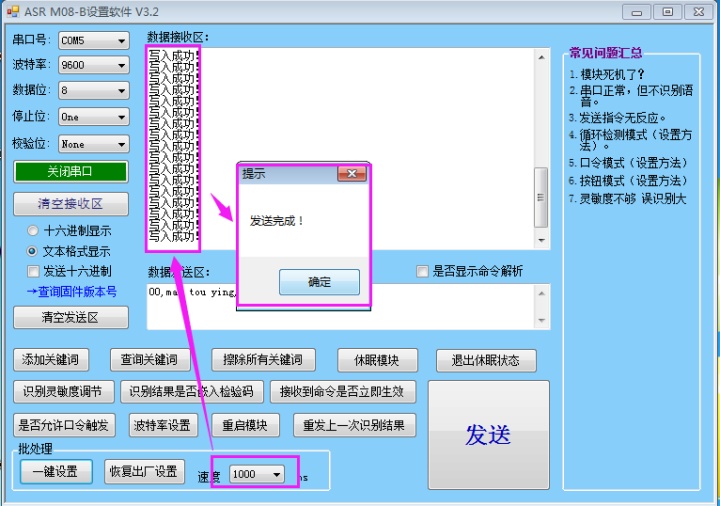

至于其他的关键词，我们只需要按照同样的方式设置即可。当然咯，一个一个设置关键词，还是会比较麻烦的，语音识别模块的厂家也为大家考虑到了这一点，所以在“ASR M08-B设置软件”里面做了一个批处理的按钮，即：一键设置。这个时候我们只需要新建一个记事本，命名为“垃圾名字关键词”，然后直接在这个文件里面输入以下内容：

@01,jiu bao zhi,001,$

@02,su liao ping,001,$

@03,fei tie,001,$

@04,tu shu,001,$

@05,huai shou ji,001,$

@06,bo li ping,001,$

@07,jiu shui guan,001,$

@08,xi yi ji,001,$

@09,dian shi ji,001,$

@10,dian fan bao,001,$

@11,sheng cai,002,$

@12,sheng fan,002,$
