众所周知，三极管具有基极、集电极、发射极三极，另外还有NPN型还有PNP型，那么如何用最快的方法进行三极管测量来确认三极管的管脚和管型。另外，三极管的工作状态是否可以通过三极管测量进行判断？接下来本网整理了老司机们到底如何进行三极管测量，原来三极管测量“此中有深意”：

欲先善其事必先利其器：三极管到底有啥管型和管脚

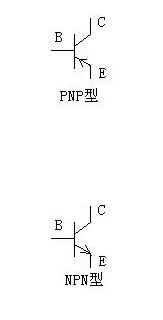

半导体三极管也称为晶体三极管，可以说它是电子电路中最重要的器件。它最主要的功能是电流放大和开关作用。三极管顾名思义具有三个电极。二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极(用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。三极管的种类很多，并且不同型号各有不同的用途。三极管大都是塑料封装或金属封装，常见三极管的外观，有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。实际上箭头所指的方向是电流的方向。

电子制作中常用的三极管有90×&TImes;系列，包括低频小功率硅管9013(NPN)、9012(PNP)，低噪声管9014(NPN)，高频小功率管9018(NPN)等。它们的型号一般都标在塑壳上，而样子都一样，都是TO-92标准封装。在老式的电子产品中还能见到3DG6(低频小功率硅管)、3AX31(低频小功率锗管)等，它们的型号也都印在金属的外壳上。我国生产的晶体管有一套命名规则，电子工程技术人员和电子爱好者应该了解三极管符号的含义。符号的第一部分“3”表示三极管。符号的第二部分表示器件的材料和结构：A——PNP型锗材料；B——NPN型锗材料；C——PNP型硅材料；D——NPN型硅材料。符号的第三部分表示功能：U——光电管；K——开关管；X——低频小功率管；G——高频小功率管；D——低频大功率管；A——高频大功率管。另外，3DJ型为场效应管，BT打头的表示半导体特殊元件。

三极管电极和管型的基础判别方法

(1) 目测法

① 管型的判别

一般，管型是NPN还是PNP应从管壳上标注的型号来辨别。依照部颁标准，三极管型号的第二位(字母)，A、C表示PNP管，B、D表示NPN管，例如：

3AX 为PNP型低频小功率管 3BX 为NPN型低频小功率管

3CG 为PNP型高频小功率管 3DG 为NPN型高频小功率管

3AD 为PNP型低频大功率管 3DD 为NPN型低频大功率管

3CA 为PNP型高频大功率管 3DA 为NPN型高频大功率管

此外有国际流行的9011 ~ 9018系列高频小功率管，除9012和9015为PNP管外，其余均为NPN型管。

② 管极的判别

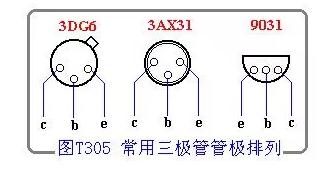

常用中小功率三极管有金属圆壳和塑料封装(半柱型)等外型，图T305介绍了三种典型的外形和管极排列方式。

(2) 用万用表电阻档判别

三极管内部有两个PN结，可用万用表电阻档分辨e、b、c三个极。在型号标注模糊的情况下，也可用此法判别管型。

① 基极的判别

判别管极时应首先确认基极。对于NPN管，用黑表笔接假定的基极，用红表笔分别接触另外两个极，若测得电阻都小，约为几百欧~几千欧；而将黑、红两表笔对调，测得电阻均较大，在几百千欧以上，此时黑表笔接的就是基极。PNP管，情况正相反，测量时两个PN结都正偏的情况下，红表笔接基极。实际上，小功率管的基极一般排列在三个管脚的中间，可用上述方法，分别将黑、红表笔接基极，既可测定三极管的两个PN结是否完好(与二极管PN结的测量方法一样)，又可确认管型。

② 集电极和发射极的判别

确定基极后，假设余下管脚之一为集电极c，另一为发射极e，用手指分别捏住c极与b极(即用手指代替基极电阻Rb)。同时，将万用表两表笔分别与c、e接触，若被测管为NPN，则用黑表笔接触c极、用红表笔接e极(PNP管相反)，观察指针偏转角度；然后再设另一管脚为c极，重复以上过程，比较两次测量指针的偏转角度，大的一次表明IC大，管子处于放大状态，相应假设的c、e极正确。

三极管的管型和管脚究极判断大法：四句口诀

关于三极管的管型和管脚江湖一直传言着这样的四句口诀：“三颠倒，找基极;PN结，定管型;顺箭头，偏转大;测不准，动嘴巴。”下面是其详细讲解部分。

一、三颠倒，找基极

大家知道，贴片三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的贴片三极管。

测试贴片三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。对于指针式万用电表有，其红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。假定我们并不知道被测贴片三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、PN结，定管型

找出贴片三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测贴片三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大

找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1)对于NPN型贴片三极管，由NPN型贴片三极管穿透电流的流向原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与贴片三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

(2)对于PNP型的贴片三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与贴片三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。

四、测不出，动嘴巴

若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。

利用三极管测量判断三极管性能

1、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏

(1)测量极间电阻。将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(2)三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1K挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。要求测得的电阻越大越好。e－c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。

(3)测量放大能力(β)。目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。先将万用表功能开关拨至？挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。另外：有此型号的中、小功率三极管，生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值，其颜色和β值的对应关系如表所示，但要注意，各厂家所用色标并不一定完全相同。

2、检测判别电极

(1)判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。 (2)判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

3、判别高频管与低频管高频管的截止频率大于3MHz，而低频管的截止频率则小于3MHz，一般情况下，二者是不能互换的。

4、在路电压检测判断法

(1)在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测三极管各引脚的电压值，来推断其工作是否正常，进而判断其好坏。

(2)大功率晶体三极管的检测利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。PN结较大，其反向饱和电流也必然增大。所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。

(3)普通达林顿管的检测用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。因为达林顿管的E－B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10K挡进行测量。

(4)大功率达林顿管的检测检测大功率达林顿管的方法与检测普通达林顿管基本相同。但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。具体可按下述几个步骤进行：用万用表R×10k挡测量B、C之间PN结电阻值，应明显测出具有单向导电性能。正、反向电阻值应有较大差异。在大功率达林顿管B－E之间有两个PN结，并且接有电阻R1和R2。用万用表电阻挡检测时，当正向测量时，测到的阻值是B－E结正向电阻与R1、R2阻值并联的结果；当反向测量时，发射结截止，测出的则是(R1＋R2)电阻之和，大约为几百欧，且阻值固定，不随电阻挡位的变换而改变。但需要注意的是，有些大功率达林顿管在R1、R2、上还并有二极管，此时所测得的则不是(R1＋R2)之和，而是(R1＋R2)与两只二极管正向电阻之和的并联电阻值。
