本文是对Spyglass Hands-on Training中第一个实验的翻译（有删改），Lab文件可以从以下链接获取。Spyglass Hands-on Traininghttps://download.csdn.net/download/qq_43699362/85585058?ops_request_misc=%257B%2522request%255Fid%2522%253A%25225fb1922ab549e363d5c551d14bebd31a%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fdownload.%2522%257D&request_id=5fb1922ab549e363d5c551d14bebd31a&biz_id=1&utm_medium=distribute.pc_search_result.none-task-download-2~download~first_rank_ecpm_v1~rank_v31_ecpm-30-85585058-null-null.269^v2^control&utm_term=Spyglass%20Get%20Start&spm=1018.2226.3001.4451.31
本教程提供了在多个设计阶段中运行SpyGlass的操作指导，旨在通过实操获得对SpyGlass设置及其结果调试/分析的深入理解，涵盖多个动手练习，每个练习之间是相互依赖的，需要按顺序完成。
实验概述

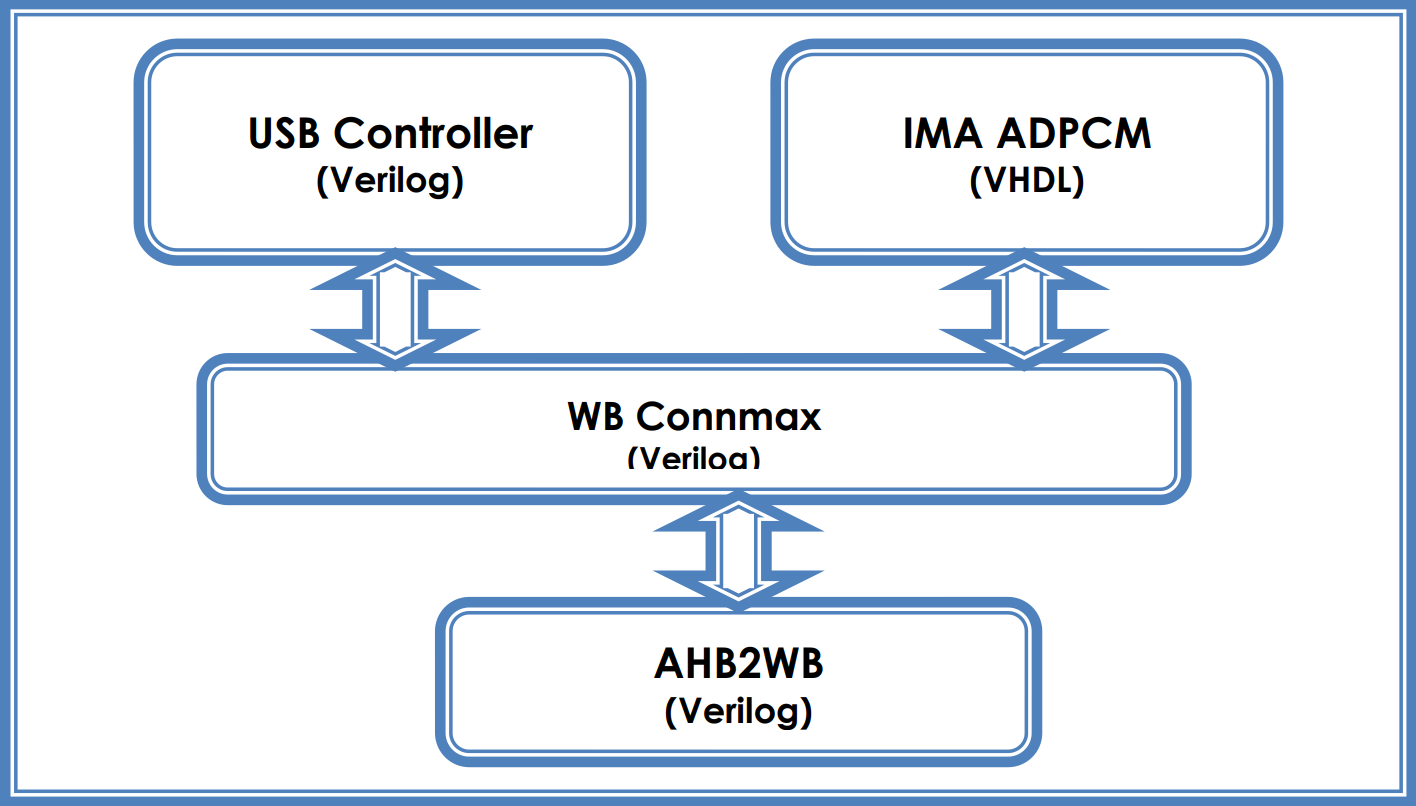

图1展示了实验使用设计的模块框图。该设计包含一个USB控制器和一个音频解码器核心(IMA_ADPCM)，使用Wishbone总线协议，这些模块通过Wishbone总线矩阵(WB_Connmax)相互连接，然后再通过Wishbone-to-AHB桥接模块(wb2ahb)连接至AMBA AHB总线。顺带一提，该设计是一个混合语言RTL设计，即同时使用Verilog和VHDL。
图1 设计框图
实验目录的内容
教程目录包含以下子目录：
- rtl：与设计相关的RTL文件
- spyglass：实验的工作目录，所有SpyGlass的运行将在该目录下进行
- doc：包含实验文档（即本手册）
- tools：实验中会使用到的其他脚本
实验一、Spyglass概述
实验一的目标是快速开始使用SpyGlass，在其中运行分析并查看结果。由于该案例将用于后续的多个实验，建议将实验一创建的项目文件保存以供以后使用。
实验一中，为了简便使用图形用户界面(GUI)创建一个项目文件作为起点，之后的实验将继续使用该项目文件以批处理方式(Batch)进行操作。
将设计读入SpyGlass
1、进入名为spyglass的目录。
% cd Training_labs/spyglass2、使用以下命令启动SpyGlass图形界面(SpyGlass Explorer)：
% spyglass由于Spyglass是Synopsys收购自Atrenta，最初使用的GUI是Atrenta Console，但目前已经被新的SpyGlass Explorer替代，不再进行任何更新。感兴趣的读者可以通过添加-gui=console选项启动Atrenta Console。

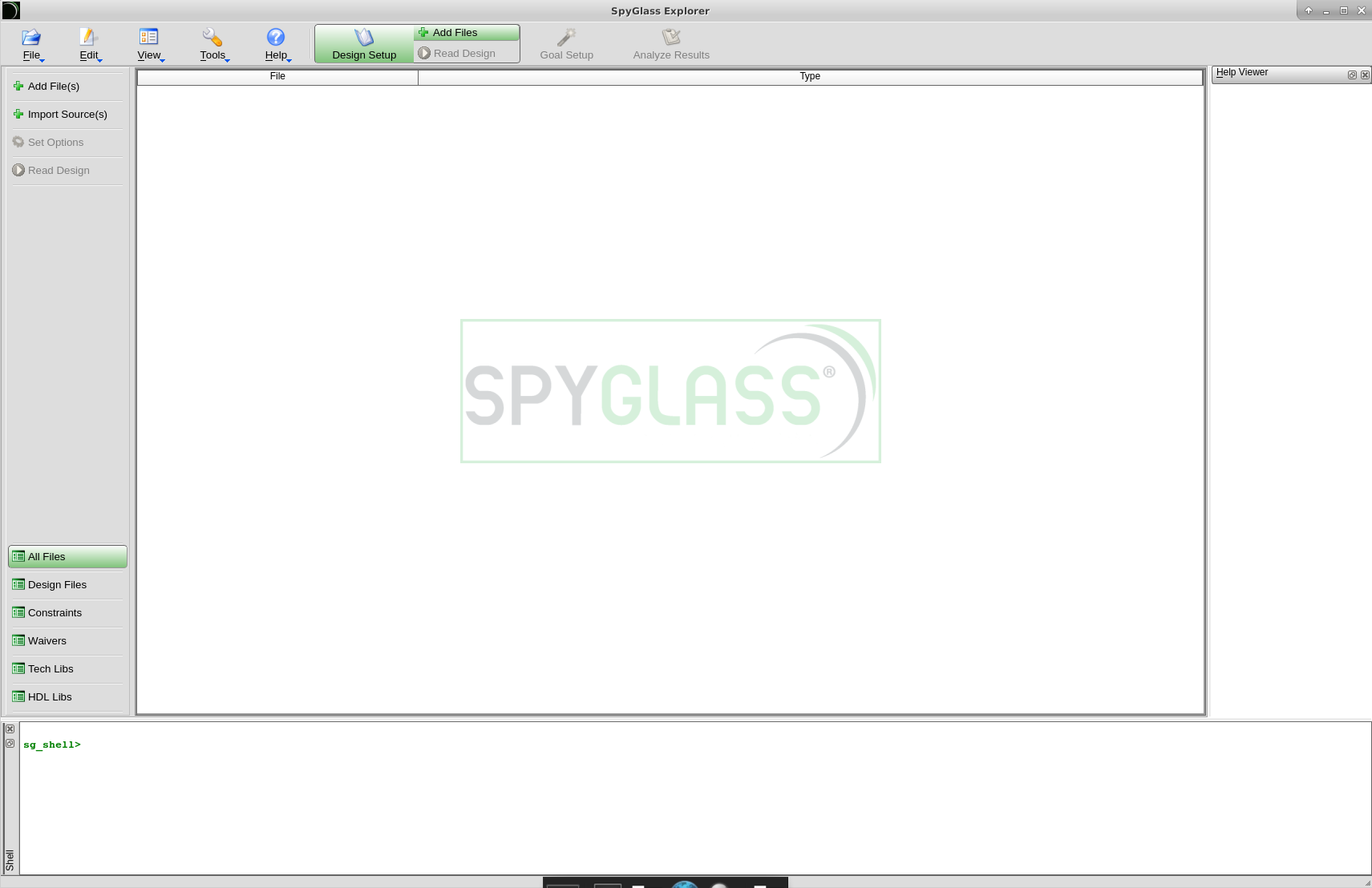

3、此时你将看到以下的主界面窗口：
图1 SpyGlass Explorer

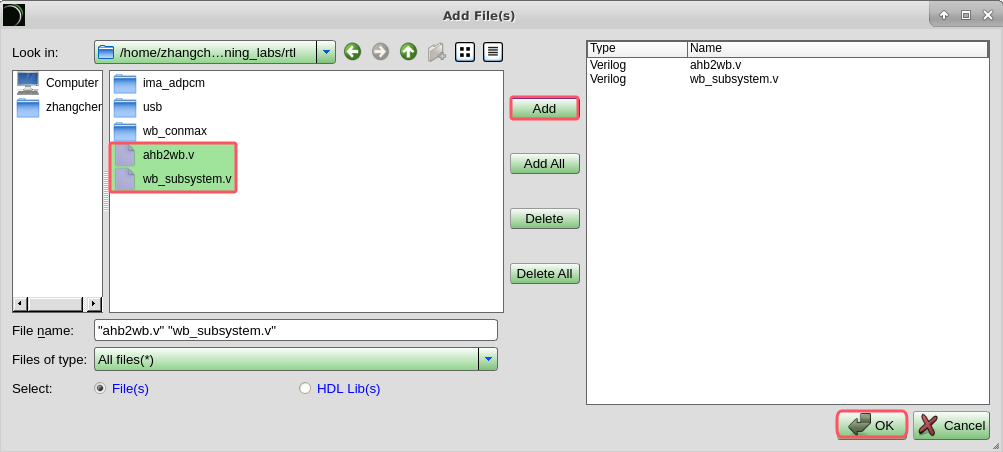

4、点击窗口左栏的Add File(s)，打开名为Add File(s)的窗口，在该窗口中添加以下来自rtl目录的两个RTL文件，如图2所示。
rtl/ahb2wb.v
rtl/wb_subsystem.v
图2 Add File(s)窗口

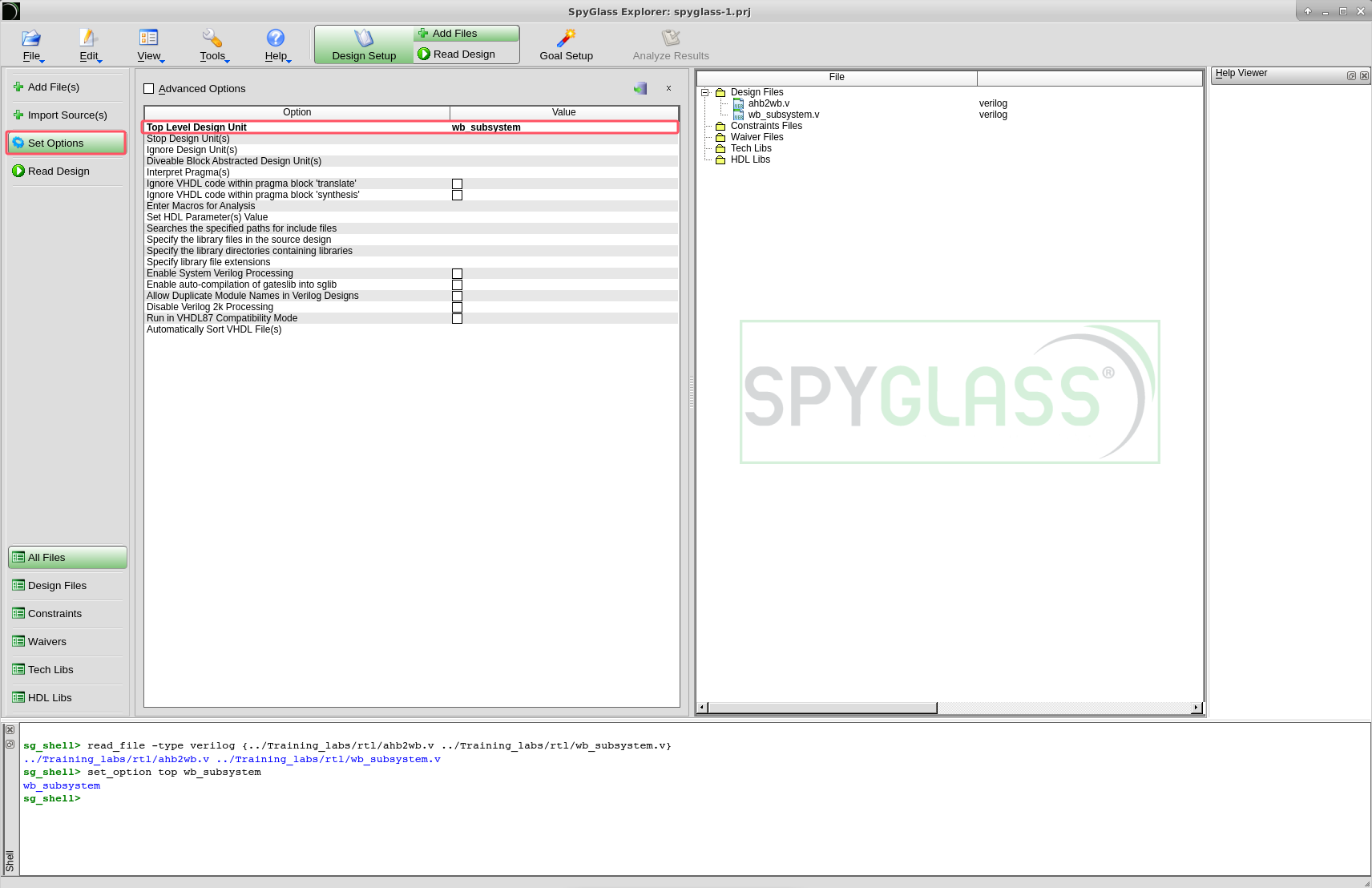

5、接着点击窗口左栏的Set Options，然后设置顶层设计模块为"wb_subsystem"，如图3所示。
图3 设置顶层模块

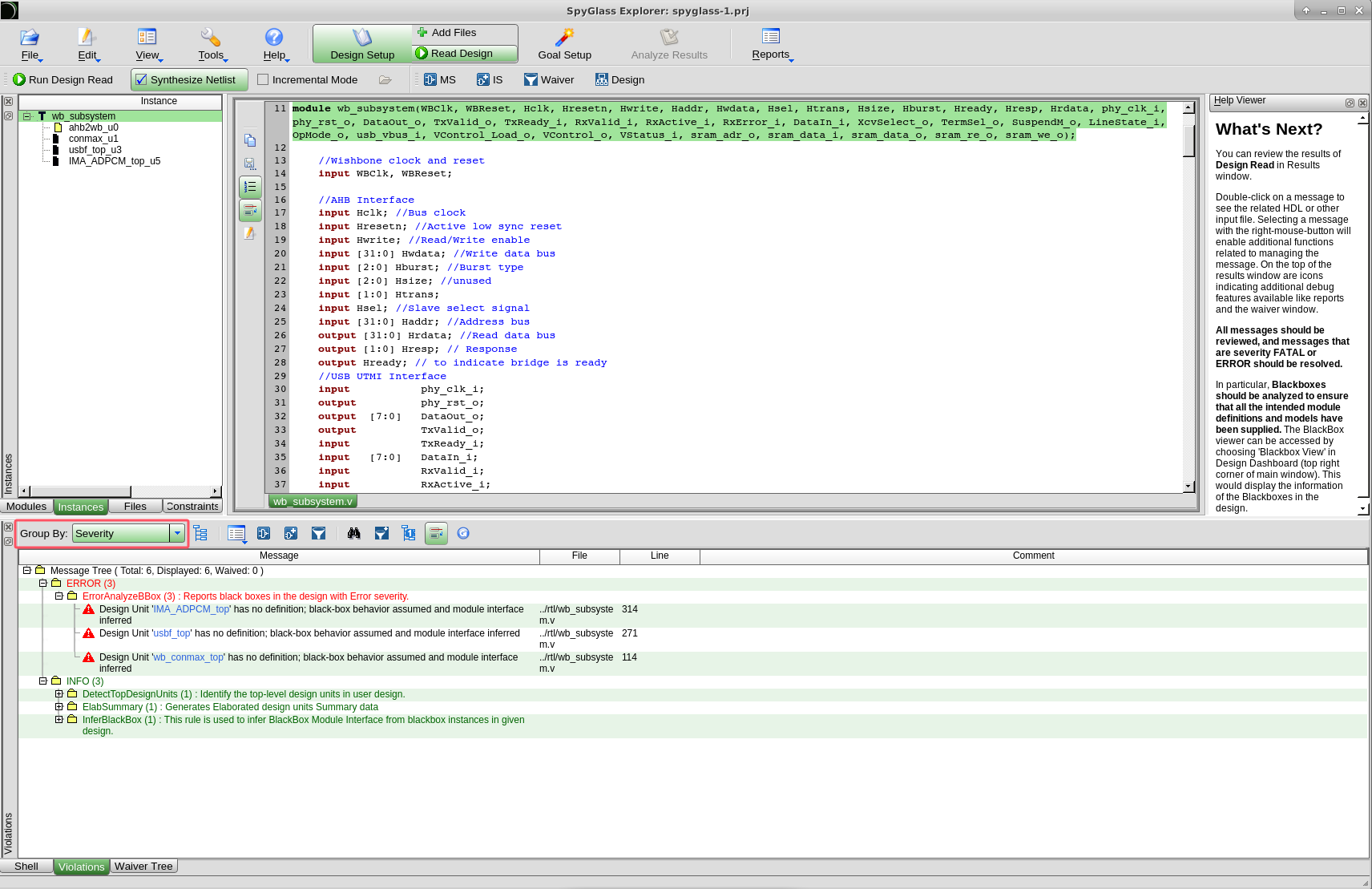

6、现在选择Design Setup阶段下的Read Design，勾选Synthesize Netlist选项框并点击Run Design Read以启动设计读取（这其实是启动了一个名为Design_Read的目标）。一旦运行完成，就可以查看SpyGlass报告的设计读取错误，如图4所示。
图4 Design_Read的结果
注意图4在Violations窗口选择Group By Severity，可以看出有三个来自ErrorAnalyzeBBox规则的错误，SpyGlass没有找到这些模块的定义，因此将其标记为黑盒(black box)。
左边的实例窗口(Instances)使用不同颜色的文件形状标记状态：
- 黄色：已综合的最底层实例。
- 黑色：黑盒实例。
- 绿色：未综合的最底层实例。
使用SpyGlass进行分析

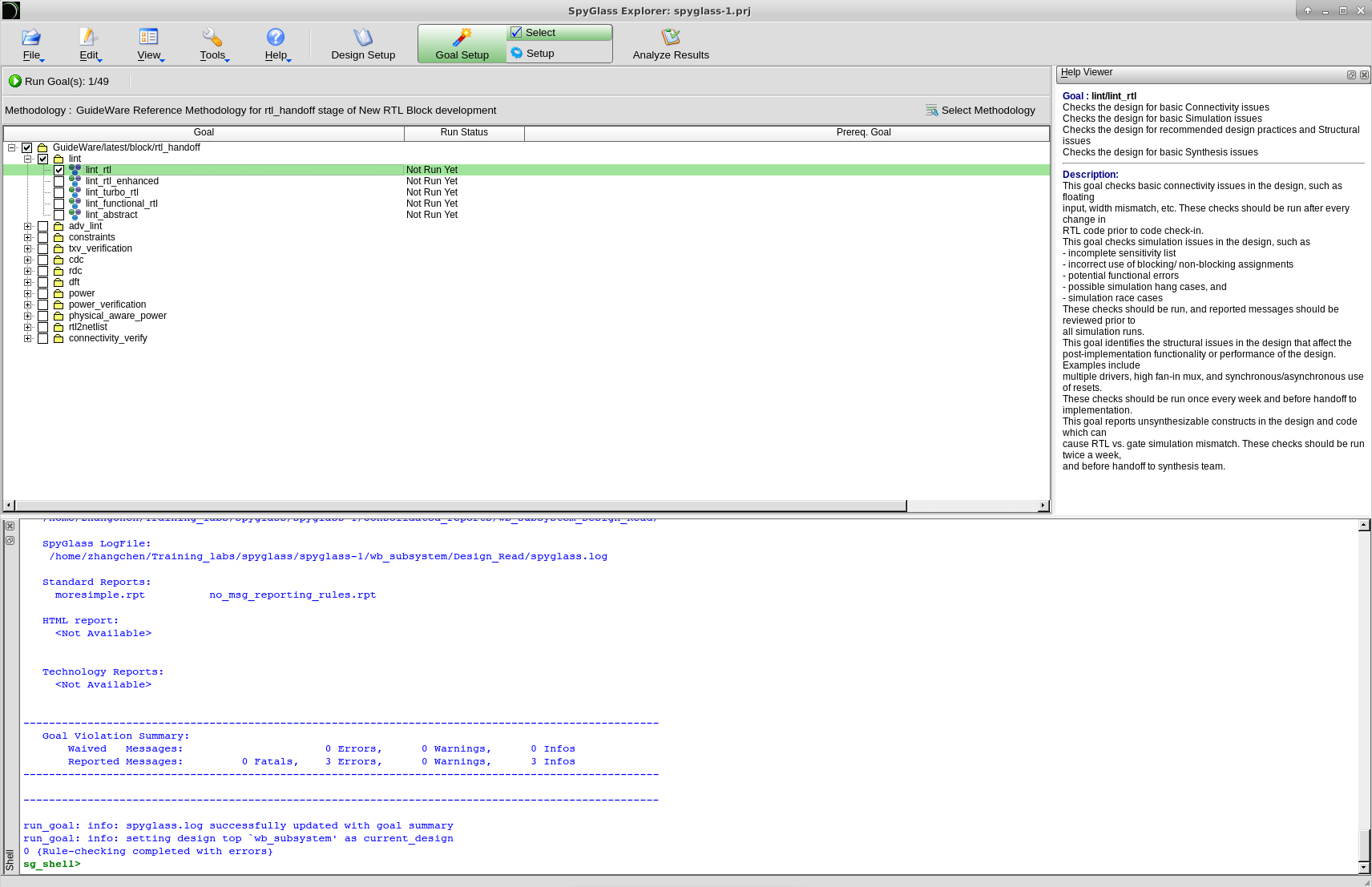

1、选择Goal Setup阶段，并点击lint_rtl目标，使其绿色高亮，所选目标的用途可以在右边的Help窗口中查看，用于检查设计中的基本连接性问题，例如输入悬空、位宽不匹配等，如图5所示。为了简便，实验一只勾选这一个目标，如果有多个目标被勾选，它们将会顺序执行（顺带一提，lint_rtl目标是来自/Guideware/latest/block/rtl_handoff方法的lint子方法，Guideware是Spyglass提供的一些预设的检查参考）。
图5 选择目标

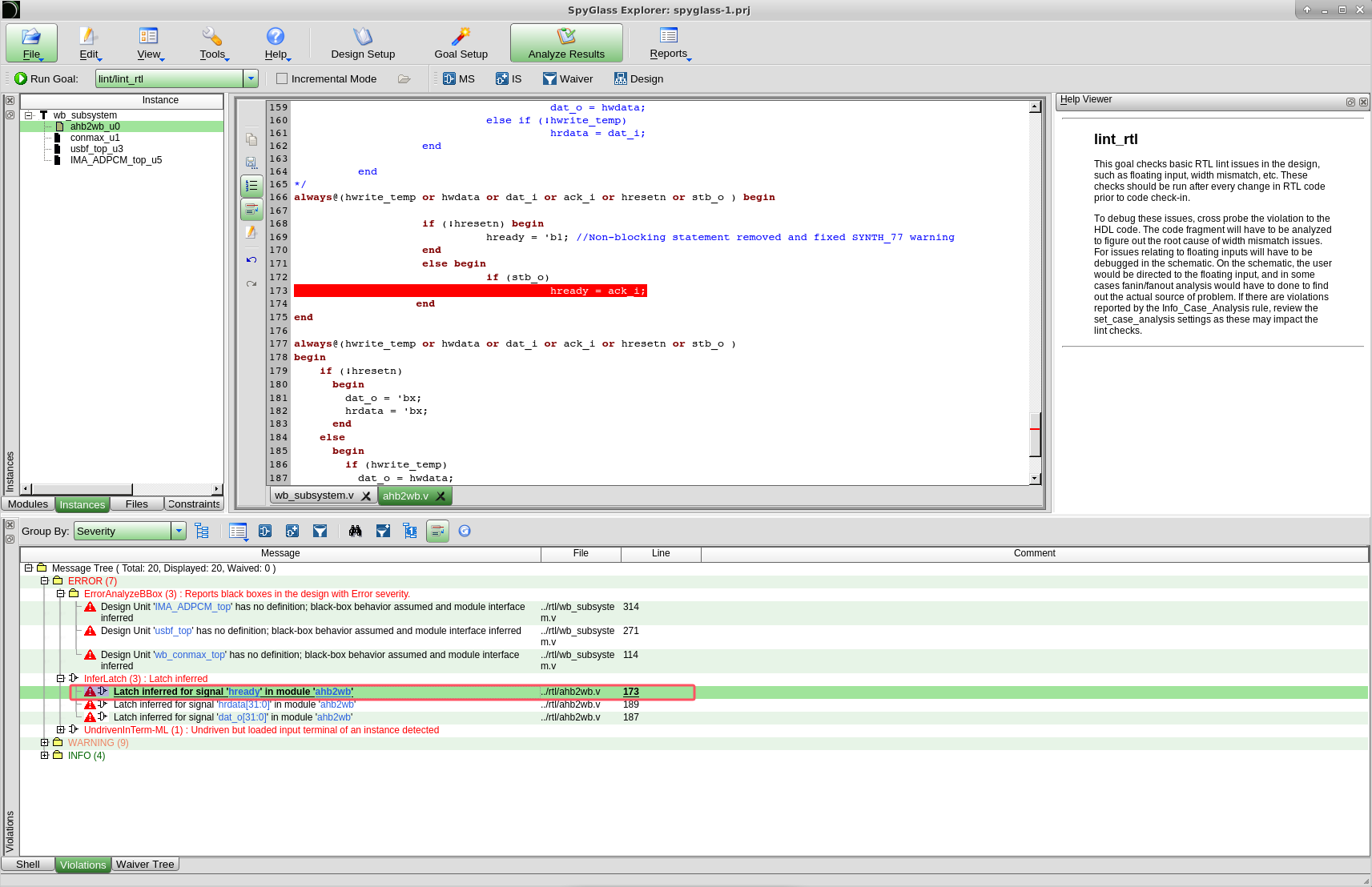

2、点击Run Goal(s)，一旦运行完成，工具将自动跳转至Analyze Results阶段，还是在Violations窗口选择Group By Severity，可以看出除了之前的三个来自ErrorAnalyzeBBox规则的错误，多了三个InferLatch规则的错误，双击选中第一个规则，相关的RTL代码行将在上方的HDL查看器中被红色高亮显示，如图6所示。
图6 Lint的结果

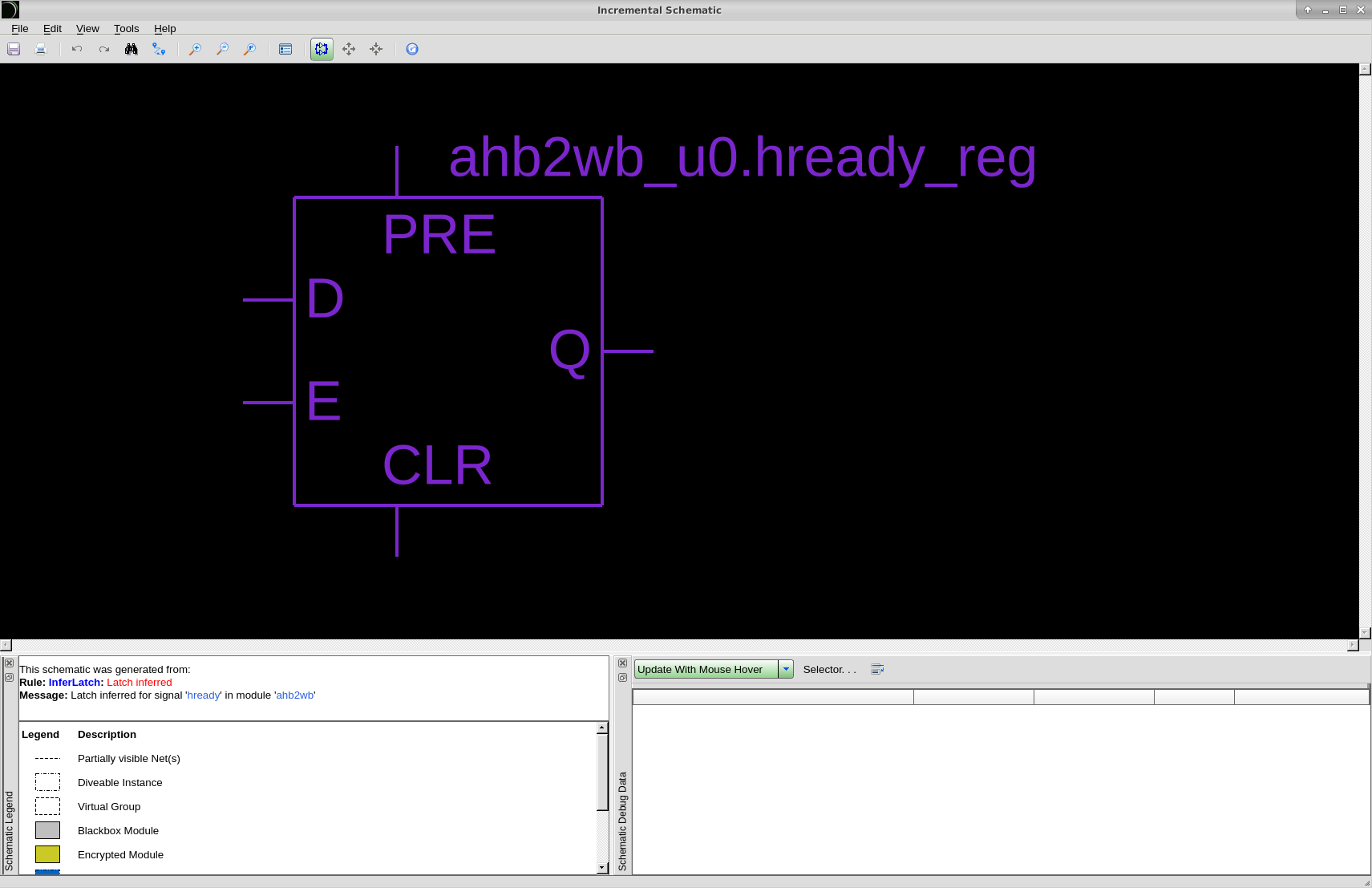

可以看出RTL代码中包含了不完整的if语句，这确实是导致Latch产生的原因，同时注意到三个InferLatch规则的左边有NAND门符号，这代表可以查看用于调试的原理图。可以使用快捷键I或者点击Violations窗口上的
符号查看原理图，如图7所示。
图7 原理图
可以看出hready信号综合成了一个锁存器，如果设计意图就是需要hready信号相对于选通信号stb_o被锁存，那么可以该规则进行豁免(waive)；如果确实需要修复该问题，可以点击RTL代码行，并按下键盘上的快捷键e（或右键选择Open Editor选项），Spyglass会使用默认文本编辑器(Vim)打开RTL文件并将光标定位到该行，如果想更改默认文本编辑器，可以看下面的博客。
Spyglass：更改默认编辑器https://chenzhang.blog.csdn.net/article/details/143947206
3、保存项目文件，点击File选项栏下的Save Project，然后输入wb_subsystem作为文件名），并退出。
4、使用文本编辑器打开项目文件wb_subsystem.prj，如下所示。
#!SPYGLASS_PROJECT_FILE
#!VERSION 3.0
# -------------------------------------------------------------------
# This is a software generated project file. Manual edits to this file could be lost during the next save operation
# Copyright Synopsys Inc.
# Last Updated By: SpyGlass SpyGlass_vW-2024.09-SP1
# Last Updated On Wed Apr 30 17:35:59 2025
#
# -------------------------------------------------------------------##Data Import Sectionread_file -type verilog ../rtl/ahb2wb.v
#BackRefFile:/home/zhangchen/Training_labs/spyglass/wb_subsystem.prj #LineNumber:13
read_file -type verilog ../rtl/wb_subsystem.v
#BackRefFile:/home/zhangchen/Training_labs/spyglass/wb_subsystem.prj #LineNumber:15##Common Options Sectionset_option projectwdir .
set_option language_mode mixed
set_option designread_enable_synthesis yes
set_option designread_disable_flatten no
set_option top wb_subsystem
set_option active_methodology $SPYGLASS_HOME/GuideWare/latest/block/rtl_handoff##Goal Setup Sectioncurrent_methodology $SPYGLASS_HOME/GuideWare/latest/block/rtl_handoff可以看出，其中的Data Import Section包括了一些文件读取的命令，而Common Options Section包括了工作目录、语言模式、顶层设计和方法的设置。在实验二中，需要继续向项目文件中添加额外的命令和选项。
)
