在DC-DC电路中，升压（Boost）、降压（Buck）、升降压（Buck-Boost）是三种基本拓扑，通过开关管（如MOSFET）、电感、二极管和电容的配合实现电压转换。以下是它们的电路结构和工作原理详解：
1. 降压电路（Buck Converter）
功能
- 将输入电压（\(V_{in}\)）降至更低的输出电压（\(V_{out}\)），且 \(V_{out} < V_{in}\)。
关键元件特性
-
开关管（S）：导通或关断电流，常见的开关管有三极管、MOSFET、IGBT
-
电感（L）：将电能转换成磁能储存起来，也能将磁能转换成电能释放出来。
- 电感在进行电能和储能的转换时，电感的正负极会发生反向
- 流过电感的电流不能突变，只能逐渐变大或变小
-
电容（C）：具备存放电功能，电容两端电压高于外部电路电压是放电，反之充电
- 电容充放电不会发生正负极反向
- 电容电压不会突变
-
二极管（D）：单向导电性
工作原理
（1）S导通阶段（S ON）

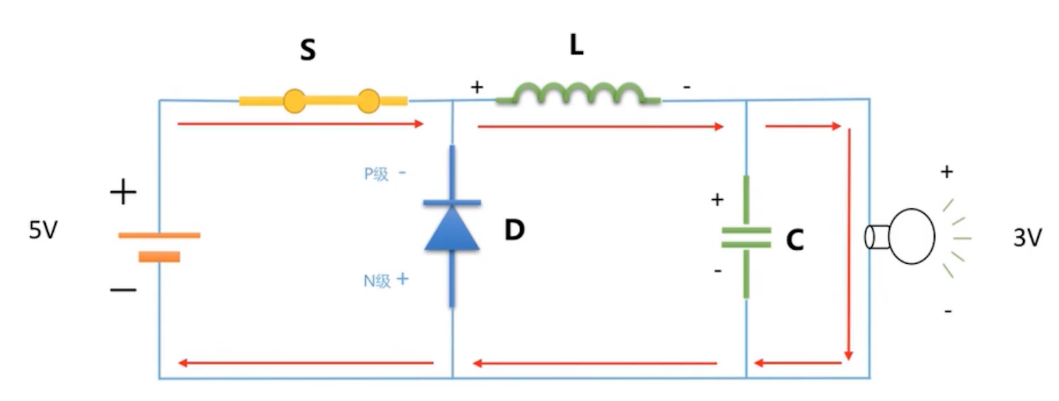

- 当S闭合时，电流流过L、C、负载，电感L将电能转换成磁能储存起来，此时电感是左正右负，电容C充电，负载电压逐渐变大 0v-3v
（2）S关断阶段（S OFF）
- 当S断开时，电感L将磁能转换成电能释放，电感正负极反向，此时变成左负右正，相当于电源。电容C开始放电，负载电压逐渐变小
（3）降压过程
- 假设输入5v，需要3v的输出电压，通过开关管S导通，使负载电压逐渐增大到3v，当输出电压大于3v时，立即断开S，由电感供电，所以负载电压会逐渐变小。通过控制开关管S的开关频率，从而控制电感的储能和释能，使输出电压基本趋向于3v。
- 电容作用： 电感发生极性反向时，那一瞬间无法给负载供电，需要电容供电，即起到滤波的作用。
（4）输出电压公式
\[V_{out} = D \cdot V_{in}
\]
其中 \(D\) 为开关管导通占空比（\(0 < D < 1\)）。
特点：
- 效率高（通常>90%），但输入电压必须高于输出电压。
- 典型应用：12V转5V、5V转3.3V等。
2. 升压电路（Boost Converter）
功能
- 将输入电压（\(V_{in}\)）升至更高的输出电压（\(V_{out}\)），且 \(V_{out} > V_{in}\)。
关键元件特性
- 与降压电路相同
工作原理
- 以5v升压到12v为例

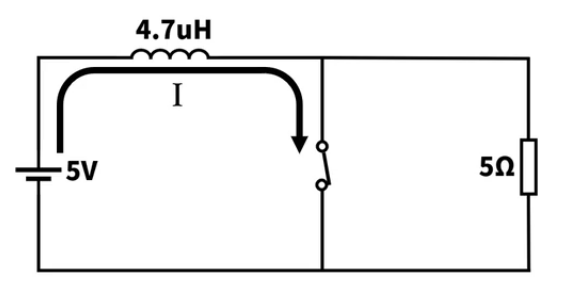

（1）S闭合时，当闭合时间T约为2.2us时，电感上的电流约为 2.4A，电流通过开关流回负极。
\[I=U/L*T=5V/4.7uH*2.2us≈2.4A
\]

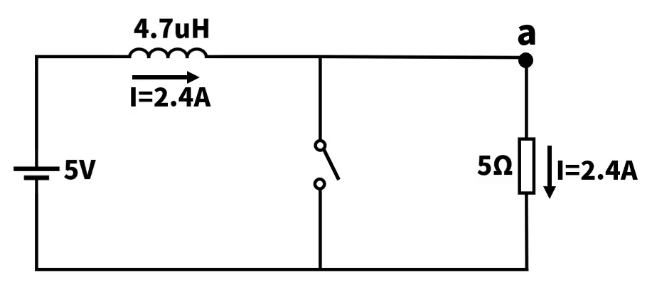

（2）S断开时，由于电感电流不能突变，电流以 2.4A 流过负载，负载5Ω，此时负载电压为12v。
\[Ua=5Ω*2.4A=12V
\]
（3）为了使输出电压更加平滑，会加入一个电容和二极管

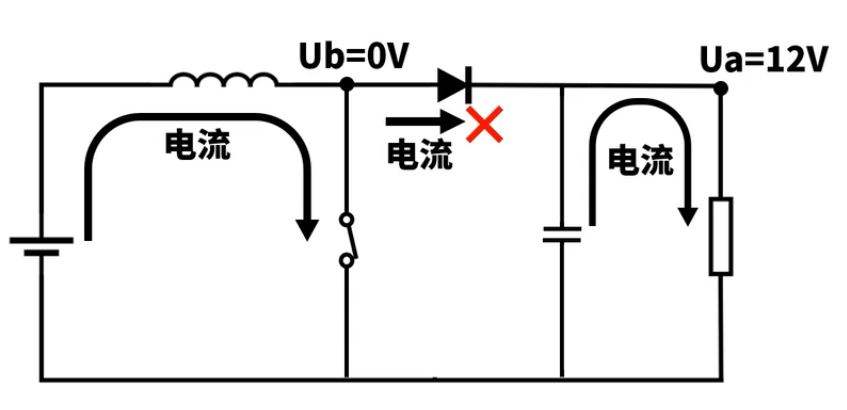

- S闭合时，电流流过电感和开关，电感储能，此时电感左正右负，Ub=0V，因为二极管单向导电性，此时电源电流无法流过负载，而电容放电给负载供电。

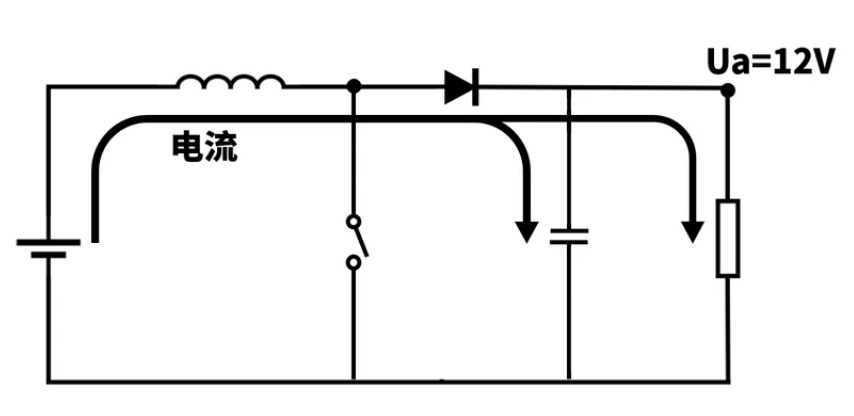

- S断开时，由于电感电流不能突变，电感极性反向，此时电感左负右正，电感释能，给电容充电，同时给负载供电
（4）输出电压公式：
\[V_{out} = \frac{V_{in}}{1 - D}
\]
（占空比 \(D\) 越接近1，输出电压越高）
特点：
- 输入电流连续，但输出纹波较大。
- 典型应用：锂电池（3.7V）升压至5V或12V。
3. 升降压电路（Buck-Boost Converter）
功能：输出电压可高于或低于输入电压（极性相反）。
电路结构
（图示：电感与开关管、二极管串联，输出极性反转）
工作原理
-
开关导通阶段（S ON）：
- 开关管闭合，电感储能（电流增大），二极管截止，负载由电容供电。
-
开关关断阶段（S OFF）：
- 开关管断开，电感释放能量，通过二极管为负载和电容供电，输出电压极性与输入相反。
输出电压公式：
\[V_{out} = -\frac{D}{1 - D} \cdot V_{in}
\]
（通过调节 \(D\) 实现升压或降压）
改进版本（非反相）：
- SEPIC 和 Ćuk 拓扑可实现非反相升降压，但需要更多元件。
特点：
- 输出极性反转，效率低于Buck/Boost。
- 典型应用：电池供电设备中宽输入电压范围（如3V-12V转5V）。
4. 关键对比总结
| 拓扑类型 | 输入-输出关系 | 极性 | 核心特点 |
|---|---|---|---|
| Buck | \(V_{out} < V_{in}\) | 同相 | 高效率，简单，需输入>输出 |
| Boost | \(V_{out} > V_{in}\) | 同相 | 可升压，输出纹波较大 |
| Buck-Boost | \(V_{out} \gtrless V_{in}\) | 反相 | 灵活但效率较低 |
5. 实现要点
- 开关频率：高频（几百kHz至MHz）可减小电感/电容体积，但增加开关损耗。
- 同步整流：用MOSFET替代二极管（如同步Buck），提高效率。
- 控制模式：PWM（固定频率）、PFM（轻载时降频）等。
理解这些拓扑的机理，能帮助在电源设计中合理选择方案，平衡效率、成本和体积需求。
