（27）VTK C++开发示例 ---将点坐标写入 STL文件

文章目录

- 1. 概述
- 2. CMake链接VTK
- 3. main.cpp文件

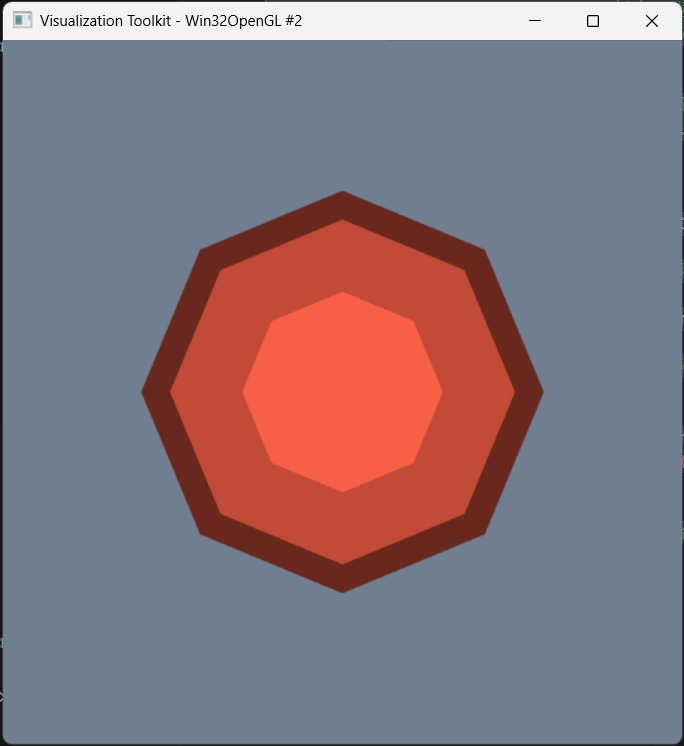

- 4. 演示效果

更多精彩内容
👉内容导航 👈
👉VTK开发 👈

1. 概述

此示例使用 vtkSTLWriter 将存储在 vtkPolyData 对象中的 3D 几何数据保存到 STL 文件，并读取stl文件显示到界面。

STL 文件通过三角形的单位法线和顶点（按右侧规则排序）描述三角化三维曲面。

在VTK（Visualization Toolkit）中，STL（Stereolithography）文件是一种常见的三维模型文件格式，主要用于存储三维几何形状。STL文件通常用于3D打印、CAD建模和计算机图形学中。VTK提供了对STL文件的读取和写入支持，主要通过vtkSTLReader和vtkSTLWriter类来实现。

以下是对STL文件相关操作的详细说明：

读取STL文件

使用vtkSTLReader可以读取STL文件并将其加载为VTK的vtkPolyData对象。主要步骤如下：

创建vtkSTLReader对象。
使用SetFileName方法指定STL文件路径。
调用Update方法读取文件内容。
将读取的数据连接到后续的VTK管线中。

写入STL文件

使用vtkSTLWriter可以将VTK的vtkPolyData对象保存为STL文件。主要步骤如下：

创建vtkSTLWriter对象。
使用SetFileName方法指定输出STL文件路径。
使用SetInputConnection方法连接输入数据。
调用Write方法将数据写入文件。

环境	说明
系统	ubuntu22.04、windows11
cmake	3.22、3.25
Qt	5.14.2
编译器	g++11.4、msvc2017
VTK	9.4.1

2. CMake链接VTK

cmake_minimum_required(VERSION 3.20 FATAL_ERROR) # 设置CMake最低版本
project(vtk2) # 设置项目名称
# 查找VTK库
find_package(VTK COMPONENTS
CommonColor
CommonCore
FiltersSources
IOGeometry
InteractionStyle
RenderingContextOpenGL2
RenderingCore
RenderingFreeType
RenderingGL2PSOpenGL2
RenderingOpenGL2
)
if(NOT VTK_FOUND)
message("VTK not found")
return()
endif()add_executable(vtk2 main.cpp) # 添加可执行文件target_link_libraries(vtk2 PRIVATE ${VTK_LIBRARIES}) # 链接VTK库
vtk_module_autoinit(TARGETS vtk2 MODULES ${VTK_LIBRARIES}) # 初始化VTK模块

3. main.cpp文件

/********************************************************************************
* 文件名：   main.cpp
* 创建时间： 2025-03-20 22:35:33
* 开发者：   MHF
* 邮箱：     1603291350@qq.com
* 功能：
*********************************************************************************/
#include<iostream>
#include <vtkActor.h>
#include <vtkNamedColors.h>
#include <vtkNew.h>
#include <vtkPLYReader.h>
#include <vtkPLYWriter.h>
#include <vtkPolyDataMapper.h>
#include <vtkProperty.h>
#include <vtkRenderWindow.h>
#include <vtkRenderWindowInteractor.h>
#include <vtkRenderer.h>
#include <vtkSphereSource.h>
using namespace std;int main()
{vtkNew<vtkNamedColors> colors;
/********************************************************************************
* 文件名：   main.cpp
* 创建时间： 2025-03-20 22:35:33
* 开发者：   MHF
* 邮箱：     1603291350@qq.com
* 功能：
*********************************************************************************/
#include<iostream>
#include <vtkActor.h>
#include <vtkNamedColors.h>
#include <vtkNew.h>
#include <vtkPolyDataMapper.h>
#include <vtkProperty.h>
#include <vtkRenderWindow.h>
#include <vtkRenderWindowInteractor.h>
#include <vtkRenderer.h>
#include <vtkSTLReader.h>
#include <vtkSTLWriter.h>
#include <vtkSphereSource.h>
using namespace std;int main()
{vtkNew<vtkNamedColors> colors;/*************************写入stl文件*****************************/string filename = "output.stl";vtkNew<vtkSphereSource> sphere; // 创建球体sphere->Update(); // 更新球体vtkNew<vtkSTLWriter> writer; // 创建STL写入器writer->SetFileName(filename.c_str()); // 设置文件名writer->SetInputConnection(sphere->GetOutputPort()); // 通过连接上游算法的输出端口传递数据，依赖管线自动更新（推荐方式）。writer->Write(); // 写入文件/*************************从stl文件读取显示*****************************/vtkNew<vtkSTLReader> reader; // 创建stl读取器reader->SetFileName(filename.c_str()); // 设置文件名reader->Update(); // 更新读取器vtkNew<vtkPolyDataMapper> mapper; // 创建映射器mapper->SetInputConnection(reader->GetOutputPort()); // 设置输入连接vtkNew<vtkActor> actor; // 创建演员actor->SetMapper(mapper);actor->GetProperty()->SetColor(colors->GetColor3d("Tomato").GetData()); // 设置演员颜色vtkNew<vtkRenderer> renderer; // 创建渲染器renderer->AddActor(actor); // 添加演员renderer->SetBackground(colors->GetColor3d("SlateGray").GetData()); // 设置背景颜色vtkNew<vtkRenderWindow> renderWindow; // 创建渲染窗口renderWindow->AddRenderer(renderer);vtkNew<vtkRenderWindowInteractor> renderWindowInteractor;renderWindowInteractor->SetRenderWindow(renderWindow);renderWindow->Render(); // 渲染窗口renderWindowInteractor->Start(); // 开始交互return 0;
}
