IOS CALayer的属性和使用

一、CALayer的常用属性

• 1、@propertyCGPoint position;
  图层中心点的位置，类似与UIView的center；用来设置CALayer在父层中的位置；以父层的左上角为原点（0，0）；

• 2、 @property CGPoint anchorPoint;
  称『定位点』、『锚点』，该描述是相对于x、y位置比例而言的默认在图像中心点（0.5、0.5）的位置；决定着CALayer身上的哪个点会再position属性所指的位置，以自己的左上角为原点（0，0）；它的x、y取值范围都是0~1。

• 3、 @property(nullable) CGColorRef backgroundColor;
  图层背景颜色

• 4、 @property(nullable) CGColorRef borderColor;
  图层边框颜色

• 5、 @property CGFloat borderWidth;
  图层边框宽度

• 6、 @property CGRect bounds;
  图层大小

• 7、 @property(nullable, strong) id contents;
  图层显示内容，例如可以将图片作为图层内容显示

• 8、 @property CGRect contentsRect;
  图层显示内容的大小和位置

• 9、 @property CGFloat cornerRadius;
  圆角半径

• 10、 @property(getter=isDoubleSided) BOOL doubleSided;
  图层背景是否显示，默认是YES

• 11、 @property CGRect frame;
  图层大小和位置，不支持隐式动画，所以CALyaer中很少使用frame，通常使用bound和position代替

• 12、 @property(getter=isHidden) BOOL hidden;
  是否隐藏

• 13、 @property(nullable, strong) CALayer *mask;
  图层蒙版

• 14、 @property BOOL masksToBounds;
  子图层是否剪切图层边界，默认是NO

• 15、 @property float opacity;
  图层透明度，类似与UIView的alpha

• 16、 @property(nullable) CGColorRef shadowColor;
  阴影颜色

• 17、 @property CGSize shadowOffset;
  阴影偏移量

• 18、 @property float shadowOpacity;
  阴影透明度，注意默认为0，如果设置阴影必须设置此属性

• 19、 @property(nullable) CGPathRef shadowPath;
  阴影形状

• 20、 @property CGFloat shadowRadius;
  阴影模糊半径

• 21、 @property(nullable, copy) NSArray

二、CALayer不常用属性

• 1、 @property CGFloat zPosition;
  图层中心点在z轴中的位置

• 2、 @property CGFloat anchorPointZ;
  图层在z轴中的锚点；

• 3、 - (CGAffineTransform)affineTransform;

• 4、- (void)setAffineTransform:(CGAffineTransform)m;
  以上属性为图层形变；该属性值指定一个CGAffineTransform对象，该对象代表对CALayer执行X、Y两个维度（也就是平面）上的旋转、缩放、位移、斜切、镜像等变换矩阵

• 5、 @property(nullable, readonly) CALayer *superlayer;
  图层的父图层

三、CALayer图层操作

• 1、 - (void)addSublayer:(CALayer *)layer;
  添加子图层

• 2、 - (void)removeFromSuperlayer;
  将自己从父图层中移除

• 3、 - (void)insertSublayer:(CALayer *)layer atIndex:(unsigned)idx;
  在自己子图层数组中的第idx位置添加图层

• 4、 - (void)insertSublayer:(CALayer )layer below:(nullable CALayer )sibling;
  将图层layer添加在子图层sibling的下面

• 5、 - (void)insertSublayer:(CALayer )layer above:(nullable CALayer )sibling;
  将图层layer添加在子图层sibling的上面

• 6、 - (void)replaceSublayer:(CALayer )layer with:(CALayer )layer2;
  将图层layer替换layer2；

四、CALayer动画操作

• 1、 - (void)addAnimation:(CAAnimation )anim forKey:(nullable NSString )key;
  图层添加某一属性的动画

• 2、 - (nullable NSArray< NSString > )animationKeys;
  获取所有动画的属性

• 3、 - (nullable CAAnimation )animationForKey:(NSString )key;
  获取某一属性的动画

• 4、 - (void)removeAnimationForKey:(NSString *)key;
  移除某一属性动画

• 5、 - (void)removeAllAnimations;
  移除所有动画

五、隐式动画

在ios中CALayer的设计主要是为了内容展示和动画操作，CALayer本身并不包含在UIKit中，它不能响应事件。由于CALayer在设计之初就考虑它的动画操作功能，CALayer很多属性在修改时都能形成动画效果，这种属性称为『隐式动画属性』。但是对于UIView的根视图层而言属性的修改并不形成动画效果，因为很多情况下根图层更多的充当容器的作用，如果它的属性变动形成动画效果会直接影响子图层。另外，UIView的根图层创建工作完全有iOS负责完成，无法重新创建，但是可以往根图层中添加子图层或移除子图层。

• • 1、如何查看CALayer的某个属性是否支持隐式动画

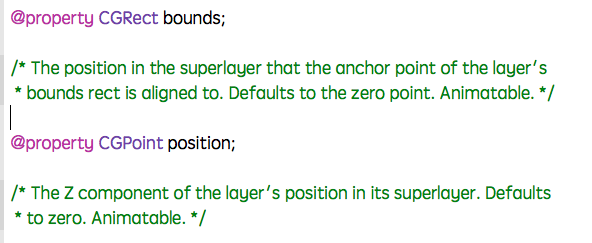

    • 可以查看头文件，看有没有Animatable，如果有表示支持；

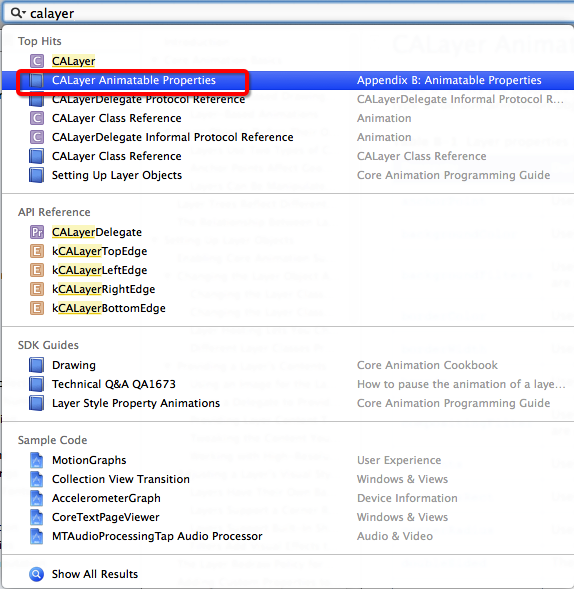

    • 查看官方文档
    •

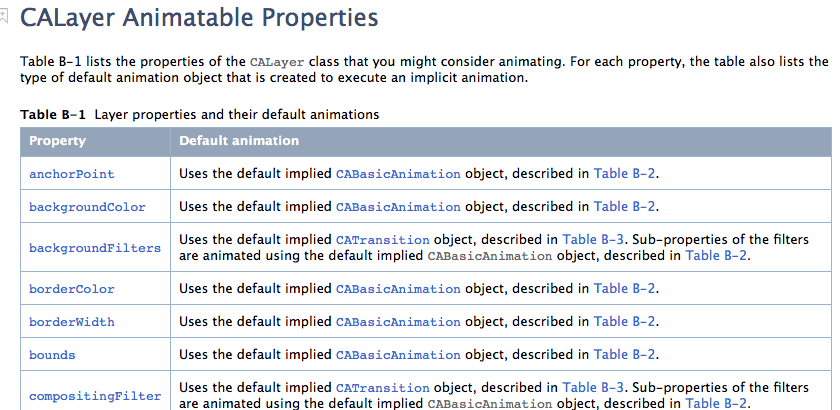

    • 下面标明都支持隐式动画
    •

  • 2、例子

#pragma mark 绘制图层
-(void)drawMyLayer{CGSize size=[UIScreen mainScreen].bounds.size;//获得根图层layer=[[CALayer alloc]init];//设置背景颜色,由于QuartzCore是跨平台框架，无法直接使用UIColorlayer.backgroundColor=[UIColor colorWithRed:0 green:146/255.0 blue:1.0 alpha:1.0].CGColor;//设置中心点layer.position=CGPointMake(size.width/2, size.height/2);//设置大小layer.bounds=CGRectMake(0, 0, WIDTH,WIDTH);//设置圆角,当圆角半径等于矩形的一半时看起来就是一个圆形layer.cornerRadius=WIDTH/2;//设置阴影layer.shadowColor=[UIColor grayColor].CGColor;layer.shadowOffset=CGSizeMake(2, 2);layer.shadowOpacity=.9;//设置边框//    layer.borderColor=[UIColor whiteColor].CGColor;//    layer.borderWidth=1;//设置锚点//    layer.anchorPoint=CGPointZero;
    [self.view.layer addSublayer:layer];
}

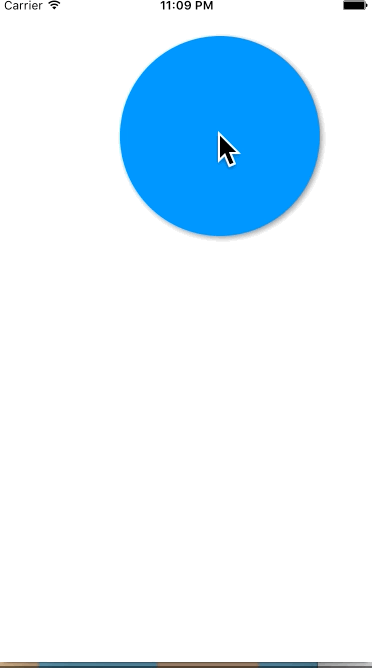

#pragma mark 点击放大
-(void)touchesEnded:(NSSet *)touches withEvent:(UIEvent *)event{UITouch *touch=[touches anyObject];CGFloat width=layer.bounds.size.width;if (width==WIDTH) {width=WIDTH*4;}else{width=WIDTH;}layer.bounds=CGRectMake(0, 0, width, width);layer.position=[touch locationInView:self.view];layer.cornerRadius=width/2;
}

七、CALayer绘图

使用Quartz 2D绘图，是直接调用UIView的drawRect:方法绘制图形、图像，这种方式的本质还是再图层中绘制。drawRect:方法是由UIKit组件进行调用，因此厘米那可以使用到一些UIKir封装的方法进行绘制，而直接绘制到图层的方法由于并非UIKit直接调用因此只能用原生的Core Graphics方法绘制；
图层绘制有两种方法，不管使用那种方法绘制完必须调用图层的setNeedDisplay方法，下面介绍图层的两种绘制方法：

（1）、通过图层代理drawLayer:inContext:方法绘制

通过代理方法进行图层呢个绘制只要指定图层的代理，然后在代理对象中重写 - (void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx;方法即可。需要注意这个方法虽然是代理方法但是不用手动实习那CALayerDelegate，因为CALayer定义中给NSObject做了分类扩展，所有的NSObject都包含这个方法。另外设置完代理后必须要调用图层的 - (void)setNeedsDisplay;方法，否测绘制内容无法显示；
例如：

#pragma mark 绘制图层
-(void)drawMyLayer{//自定义图层CALayer *layer=[[CALayer alloc]init];layer.bounds=CGRectMake(0, 0, PHOTO_HEIGHT, PHOTO_HEIGHT);layer.position=CGPointMake(160, 200);layer.backgroundColor=[UIColor redColor].CGColor;layer.cornerRadius=PHOTO_HEIGHT/2;//注意仅仅设置圆角，对于图形而言可以正常显示，但是对于图层中绘制的图片无法正确显示//如果想要正确显示则必须设置masksToBounds=YES，剪切子图层layer.masksToBounds=YES;//阴影效果无法和masksToBounds同时使用，因为masksToBounds的目的就是剪切外边框，//而阴影效果刚好在外边框//    layer.shadowColor=[UIColor grayColor].CGColor;//    layer.shadowOffset=CGSizeMake(2, 2);//    layer.shadowOpacity=1;//设置边框layer.borderColor=[UIColor whiteColor].CGColor;layer.borderWidth=2;//设置图层代理layer.delegate=self;//添加图层到根图层
    [self.view.layer addSublayer:layer];//调用图层setNeedDisplay,否则代理方法不会被调用
    [layer setNeedsDisplay];
}
#pragma mark 绘制图形、图像到图层，注意参数中的ctx是图层的图形上下文，其中绘图位置也是相对图层而言的
-(void)drawLayer:(CALayer *)layer inContext:(CGContextRef)ctx{//    NSLog(@"%@",layer);//这个图层正是上面定义的图层
    CGContextSaveGState(ctx);//图形上下文形变，解决图片倒立的问题CGContextScaleCTM(ctx, 1, -1);CGContextTranslateCTM(ctx, 0, -PHOTO_HEIGHT);UIImage *image=[UIImage imageNamed:@"001.png"];//注意这个位置是相对于图层而言的不是屏幕CGContextDrawImage(ctx, CGRectMake(0, 0, PHOTO_HEIGHT, PHOTO_HEIGHT), image.CGImage);//    CGContextFillRect(ctx, CGRectMake(0, 0, 100, 100));//    CGContextDrawPath(ctx, kCGPathFillStroke);
    CGContextRestoreGState(ctx);
}

（2）、使用自定义图层绘图

在自定义图层绘图时只要自己编写一个类继承与CALayer然后在 - (void)drawInContext:(CGContextRef)ctx;中绘图即可。同前面在代理方法绘图一样，要显示图层中绘制的内容也要调用图层的 - (void)setNeedsDisplay;方法，否则 - (void)drawInContext:(CGContextRef)ctx;方法将不会调用；
例如：

KCALayer.h
#import "KCALayer.h"@implementation KCALayer
-(void)drawInContext:(CGContextRef)ctx{NSLog(@"3-drawInContext:");NSLog(@"CGContext:%@",ctx);//    CGContextRotateCTM(ctx, M_PI_4);CGContextSetRGBFillColor(ctx, 135.0/255.0, 232.0/255.0, 84.0/255.0, 1);CGContextSetRGBStrokeColor(ctx, 135.0/255.0, 232.0/255.0, 84.0/255.0, 1);//    CGContextFillRect(ctx, CGRectMake(0, 0, 100, 100));//    CGContextFillEllipseInRect(ctx, CGRectMake(50, 50, 100, 100));CGContextMoveToPoint(ctx, 94.5, 33.5);//// Star DrawingCGContextAddLineToPoint(ctx,104.02, 47.39);CGContextAddLineToPoint(ctx,120.18, 52.16);CGContextAddLineToPoint(ctx,109.91, 65.51);CGContextAddLineToPoint(ctx,110.37, 82.34);CGContextAddLineToPoint(ctx,94.5, 76.7);CGContextAddLineToPoint(ctx,78.63, 82.34);CGContextAddLineToPoint(ctx,79.09, 65.51);CGContextAddLineToPoint(ctx,68.82, 52.16);CGContextAddLineToPoint(ctx,84.98, 47.39);CGContextClosePath(ctx);CGContextDrawPath(ctx, kCGPathFillStroke);
}
@end

ViewController.m
#pragma mark 绘制图层
-(void)drawMyLayer{KCALayer *layer=[[KCALayer alloc]init];layer.bounds=CGRectMake(0, 0, 185, 185);layer.position=CGPointMake(160,284);layer.backgroundColor=[UIColor colorWithRed:0 green:146/255.0 blue:1.0 alpha:1.0].CGColor;//显示图层
    [layer setNeedsDisplay];[self.view.layer addSublayer:layer];
}
