我们已经介绍了包括线性回归和softmax回归在内的单层神经网络。然而深度学习主要关注多层模型。在本节中，我们将以多层感知机（multilayer perceptron，MLP）为例，介绍多层神经网络的概念。

隐藏层

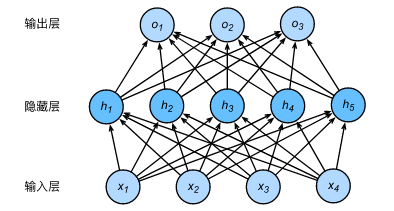

多层感知机在单层神经网络的基础上引入了一到多个隐藏层（hidden layer）。隐藏层位于输入层和输出层之间。下图展示了一个多层感知机的神经网络图，它含有一个隐藏层，该层中有5个隐藏单元。

在上图所示的多层感知机中，输入和输出个数分别为4和3，中间的隐藏层中包含了5个隐藏单元（hidden unit）。由于输入层不涉及计算，图中的多层感知机的层数为2。由上图可见，隐藏层中的神经元和输入层中各个输入完全连接，输出层中的神经元和隐藏层中的各个神经元也完全连接。因此，多层感知机中的隐藏层和输出层都是全连接层。

具体来说，给定一个小批量样本$\mathbf{X}\in {\mathbb{R}}^{n\times d}$，其批量大小为$n$，输入个数为$d$。假设多层感知机只有一个隐藏层，其中隐藏单元个数为$h$。记隐藏层的输出（也称为隐藏层变量或隐藏变量）为$\mathbf{H}$，有$\mathbf{H}\in {\mathbb{R}}^{n\times h}$。因为隐藏层和输出层均是全连接层，可以设隐藏层的权重参数和偏差参数分别为${\mathbf{W}}_h\in {\mathbb{R}}^{d\times h}$和 ${\mathbf{b}}_h\in {\mathbb{R}}^{1\times h}$，输出层的权重和偏差参数分别为${\mathbf{W}}_o\in {\mathbb{R}}^{h\times q}$和${\mathbf{b}}_o\in {\mathbb{R}}^{1\times q}$。

我们先来看一种含单隐藏层的多层感知机的设计。其输出$\mathbf{O}\in {\mathbb{R}}^{n\times q}$的计算为

$$\begin{array}{rl}\mathbf{H}& =\mathbf{X}{\mathbf{W}}_h+{\mathbf{b}}_h,\\ \mathbf{O}& =\mathbf{H}{\mathbf{W}}_o+{\mathbf{b}}_o,\end{array}$$

也就是将隐藏层的输出直接作为输出层的输入。如果将以上两个式子联立起来，可以得到

$$\mathbf{O}=(\mathbf{X}{\mathbf{W}}_h+{\mathbf{b}}_h){\mathbf{W}}_o+{\mathbf{b}}_o=\mathbf{X}{\mathbf{W}}_h{\mathbf{W}}_o+{\mathbf{b}}_h{\mathbf{W}}_o+{\mathbf{b}}_o.$$

从联立后的式子可以看出，虽然神经网络引入了隐藏层，却依然等价于一个单层神经网络：其中输出层权重参数为${\mathbf{W}}_h{\mathbf{W}}_o$，偏差参数为${\mathbf{b}}_h{\mathbf{W}}_o+{\mathbf{b}}_o$。不难发现，即便再添加更多的隐藏层，以上设计依然只能与仅含输出层的单层神经网络等价。

另外，可以得出结论：

• 计算神经网络的层数时候不算输入层。
• 某一层的权重是指 前一层 到 该层 线性变换所需的权重参数。如输出层的权重为 隐藏层 到 输入层 的权重。
• 权重W的形状为 前一层神经元的个数 * 当前层的神经元的个数

激活函数

上述问题的根源在于全连接层只是对数据做仿射变换（affine transformation），而多个仿射变换的叠加仍然是一个仿射变换。解决问题的一个方法是引入非线性变换，例如对隐藏变量使用按元素运算的非线性函数进行变换，然后再作为下一个全连接层的输入。这个非线性函数被称为激活函数（activation function）。

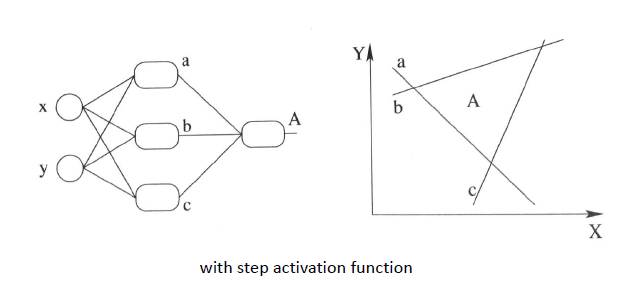

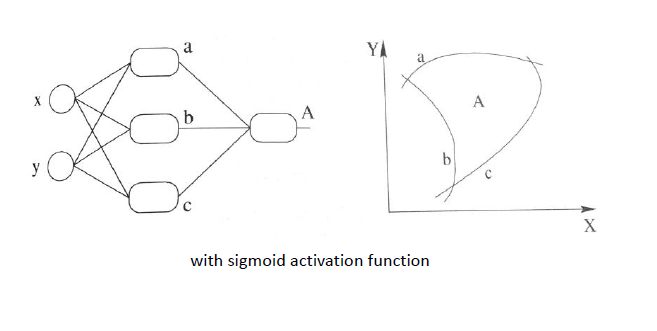

下面对比使用激活函数和不使用激活函数的神经网络模型表达能力:

结论:使用了激活函数的多层感知机可以表示任意函数。不加激活函数则无法表示非线性空间。

下面我们介绍几个常用的激活函数。

ReLU函数

ReLU（rectified linear unit）函数提供了一个很简单的非线性变换。给定元素$x$，该函数定义为

$$\text{ReLU}(x)=\max (x,0).$$

可以看出，ReLU函数只保留正数元素，并将负数元素清零。为了直观地观察这一非线性变换，我们先定义一个绘图函数xyplot。

import torch
import numpy as np
import matplotlib.pylab as plt
import sysdef xyplot(x_vals, y_vals, name):d2l.set_figsize(figsize=(5, 2.5))d2l.plt.plot(x_vals.detach().numpy(), y_vals.detach().numpy())d2l.plt.xlabel('x')d2l.plt.ylabel(name + '(x)')

我们接下来通过Tensor提供的relu函数来绘制ReLU函数。可以看到，该激活函数是一个两段线性函数。

x = torch.arange(-8.0, 8.0, 0.1, requires_grad=True)
y = x.relu()
xyplot(x, y, 'relu')

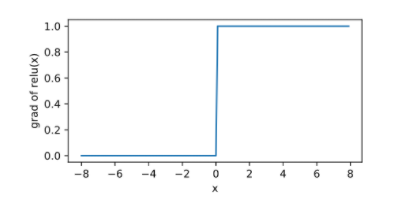

显然，当输入为负数时，ReLU函数的导数为0；当输入为正数时，ReLU函数的导数为1。尽管输入为0时ReLU函数不可导，但是我们可以取此处的导数为0。下面绘制ReLU函数的导数。

y.sum().backward()
xyplot(x, x.grad, 'grad of relu')

sigmoid函数

sigmoid函数可以将元素的值变换到0和1之间：

$$\text{sigmoid}(x)=\frac{1}{1+\exp (-x)}.$$

sigmoid函数在早期的神经网络中较为普遍，但它目前逐渐被更简单的ReLU函数取代。在后面“循环神经网络”一章中我们会介绍如何利用它值域在0到1之间这一特性来控制信息在神经网络中的流动。下面绘制了sigmoid函数。当输入接近0时，sigmoid函数接近线性变换。

y = x.sigmoid()
xyplot(x, y, 'sigmoid')

依据链式法则，sigmoid函数的导数

$${\text{sigmoid}}^{\prime }(x)=\text{sigmoid}(x)\left(1-\text{sigmoid}(x)\right).$$

下面绘制了sigmoid函数的导数。当输入为0时，sigmoid函数的导数达到最大值0.25；当输入越偏离0时，sigmoid函数的导数越接近0。

x.grad.zero_()
y.sum().backward()
xyplot(x, x.grad, 'grad of sigmoid')

tanh函数

tanh（双曲正切）函数可以将元素的值变换到-1和1之间：

$$\text{tanh}(x)=\frac{1-\exp (-2x)}{1+\exp (-2x)}.$$

我们接着绘制tanh函数。当输入接近0时，tanh函数接近线性变换。虽然该函数的形状和sigmoid函数的形状很像，但tanh函数在坐标系的原点上对称。

y = x.tanh()
xyplot(x, y, 'tanh')

依据链式法则，tanh函数的导数

$${\text{tanh}}^{\prime }(x)=1-{\text{tanh}}^2(x).$$

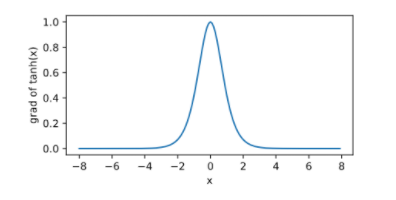

下面绘制了tanh函数的导数。当输入为0时，tanh函数的导数达到最大值1；当输入越偏离0时，tanh函数的导数越接近0。

x.grad.zero_()
y.sum().backward()
xyplot(x, x.grad, 'grad of tanh')

多层感知机

多层感知机就是含有至少一个隐藏层的由全连接层组成的神经网络，且每个隐藏层的输出通过激活函数进行变换。多层感知机的层数和各隐藏层中隐藏单元个数都是超参数。以单隐藏层为例并沿用本节之前定义的符号，多层感知机按以下方式计算输出：

$$\begin{array}{rl}\mathbf{H}& =\varphi (\mathbf{X}{\mathbf{W}}_h+{\mathbf{b}}_h),\\ \mathbf{O}& =\mathbf{H}{\mathbf{W}}_o+{\mathbf{b}}_o,\end{array}$$

其中$\varphi$表示激活函数。在分类问题中，我们可以对输出$\mathbf{O}$做softmax运算，并使用softmax回归中的交叉熵损失函数。
在回归问题中，我们将输出层的输出个数设为1，并将输出$\mathbf{O}$直接提供给线性回归中使用的平方损失函数。

小结

• 多层感知机在输出层与输入层之间加入了一个或多个全连接隐藏层，并通过激活函数对隐藏层输出进行变换。
• 常用的激活函数包括ReLU函数、sigmoid函数和tanh函数。

---
