Go语言内存管理

本章节，就来学习一下go语言的内存模型，看一下内存的分配，存储都是如何实现的，与此同时，在正式开始今天的主题之前，首先先来学习操作系统基于这一方面的内容，来看看是如何管理内存的吧

本章及节内容参考小徐先生和刘丹冰老师的内容，加上一些个人注解，go语言版本是1.24.1，由于文章的内容是在语雀，这里就附上我的语雀链接，方便大家更好的查看https://www.yuque.com/chenxiangyang-n12yg/pli7v5/eadkhxswioy3w746?singleDoc# 《内存管理》

一.内存管理机制

1.1 操作系统的存储模型

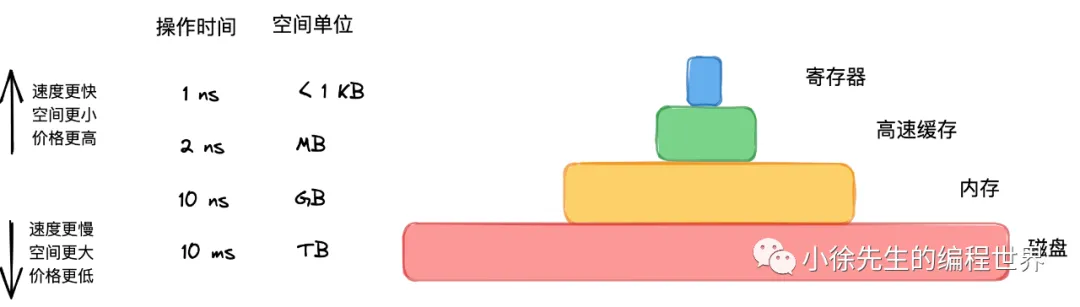

在学习go语言的内存模型之前，先来熟悉一下操作系统金典的多级存储模型，如上图所示，差不多大家都清楚这一些东西。

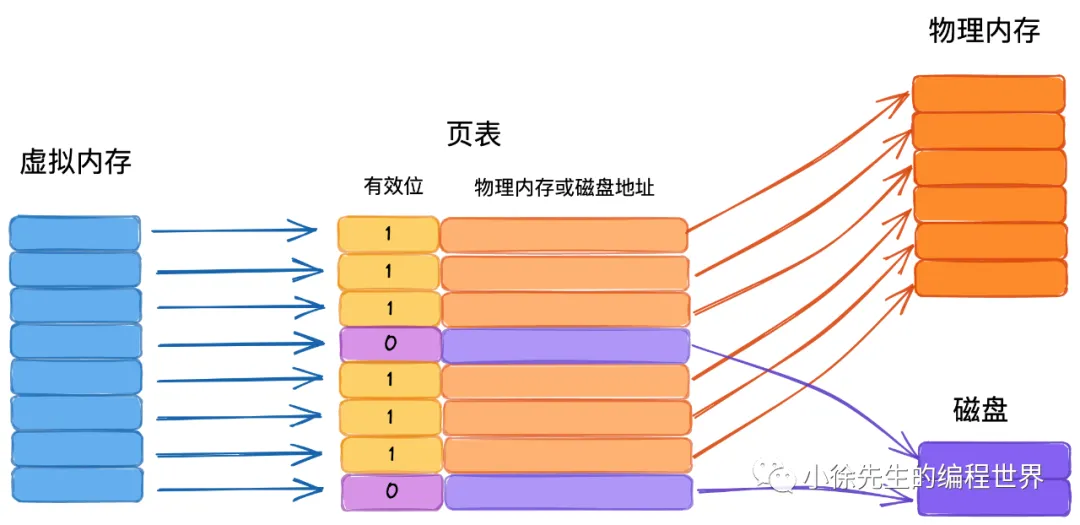

1.2 虚拟内存和物理内存

虚拟内存：是一种内存管理技术，它为每一个进程提供了一个非常大的，一致的和独立且连续的地址空间。虚拟内存通过地址翻译硬件和页表，提供了内存保护和简化内存管理的能力，将物理内存和磁盘空间结合管理

它的作用如下：

在用户与硬件间添加中间代理层（没有什么是加一个中间层解决不了的）
优化用户体验（进程感知到获得的内存空间是“连续”的）
“放大”可用内存（虚拟内存可以由物理内存+磁盘补足，并根据冷热动态置换，用户无感知）

物理内存：是指计算机硬件实际的内存，即RAM(随机存取存储器)直接和CPU交互，用于临时存储运行中的程序和数据。

特点：

有限性：容量受硬件限制（如8GB、16GB等）
高速访问：读写速度远超磁盘，但断电后数据丢失。
直接寻址：CPU通过物理地址直接访问内存单元。

1.3 分页管理

操作系统中通常会将虚拟内存和物理内存切割成固定的尺寸，于虚拟内存而言叫作“页”，于物理内存而言叫作“帧”，原因及要点如下：

• 提高内存空间利用（以页为粒度后，消灭了不稳定的外部碎片，取而代之的是相对可控的内部碎片）

• 提高内外存交换效率（更细的粒度带来了更高的灵活度）

• 与虚拟内存机制呼应，便于建立虚拟地址->物理地址的映射关系（聚合映射关系的数据结构，称为页表）

• linux 页/帧的大小固定，为 4KB（这实际是由实践推动的经验值，太粗会增加碎片率，太细会增加分配频率影响效率）

二.Golang的内存管理机制

前面的一小节对操作系统的内存模型，做了一个简单的介绍，如果想要了解更多这一方面的知识可以上网查询一下，下面将迈入正题，来看看golang世界中内存模型的设计

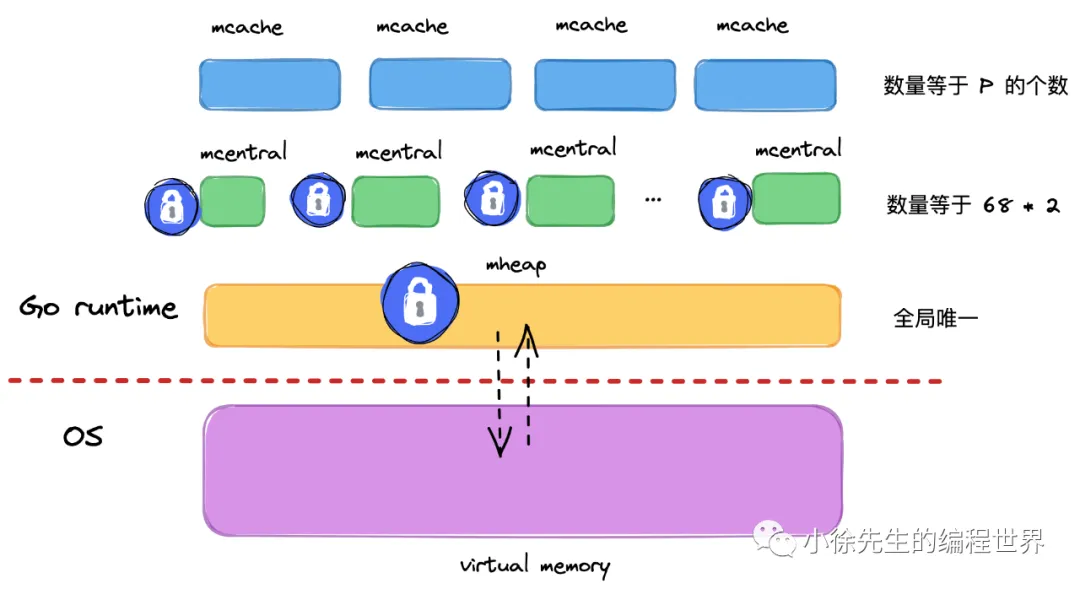

2.1 golang的内存管理的模型图

首先先来看一下go语言的内存模型长什么样，然后我们在进一步去了解

看完它的大致样子之后，我们来介绍介绍这些东西都是什么：

mheap：全局的内存起源，访问要加全局锁
mcentral：每种对象大小规格（全局共划分为 68 种）对应的缓存，锁的粒度也仅限于同一种规格以内
mcache：每个 P（正是 GMP 中的 P）持有一份的内存缓存，访问时无锁

这些内容，我们会在后续详细展开说明

Golang内存模型设计的几个核心要点

以时间换空间，一次缓存，多次使用

首先我们要做到，每次向操作系统申请空间的操作都是很重的，那不妨一次性咱多要一点，以备后续使用。

Golang中的mheap正是基于这种思想，产生的数据结构。接下来我们从两个不同的角度去看这个堆：

对于操作系统而言：这个堆就是用户进程中缓存的内存。
对于Go进程内部：堆则是所有对象的起源。

多级缓存，以实现无/细锁化

为什么要设置多级缓存？

实际上，堆是Go运行时中最大的临界内存资源，这意味着每次存取都要加锁，在性能层面上看是一件非常可怕的事情.

正是为了解决这个问题，Golang在堆mheap上，做了更加细微的处理，建立了 mcentral、mcache。

通过设置不同规格的mcentral，从而实现对不同大小的对象进行管理，分开加锁，避免了直接对mheap直接加锁导致的性能问题。

多级规格，提高利用率

首先先来了解一下page和mspan这两个概念：

page：最小的存储单元

Golang 借鉴操作系统分页管理的思想，每个最小的存储单元也称之为页 page，但大小为 8 KB

mspan：最小的管理单元

mspan 大小为 page 的整数倍，且从 8B 到 80 KB 被划分为 67 种不同的规格，分配对象时，会根据大小映射到不同规格的 mspan，从中获取空间，实际上有一个更大的规格，所以说是68种，后续会在涉及

为什么要将mspan划分为多个规格呢？

有了规格化，便产生了等级制度，有了等级，才支持mcentral实现细琐化
消除了外部碎片，但是不能避免内部碎片，宏观上提高了整体空间的利用率

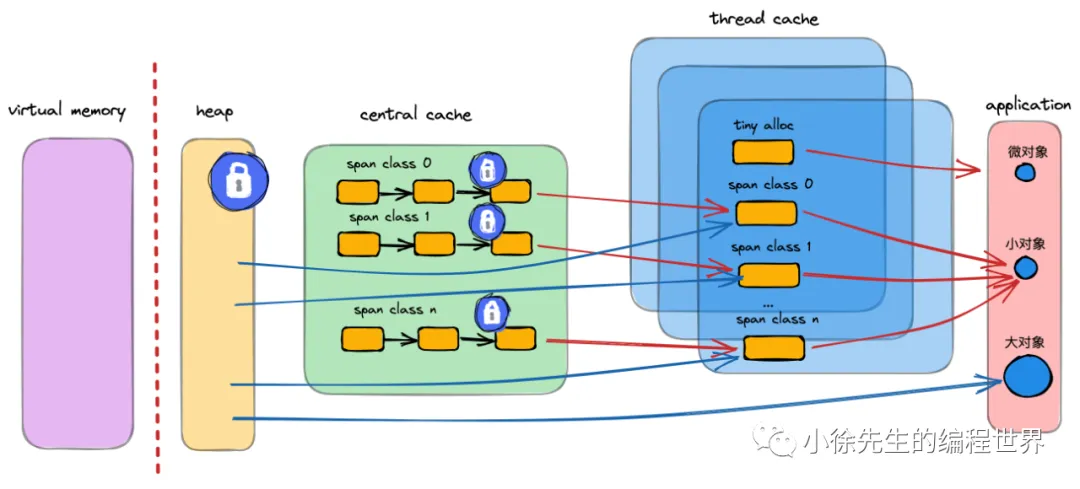

可以看一下整体的架构图，我们后续会不断对细节进行一个补充的。

2.2 内存单元 mspan

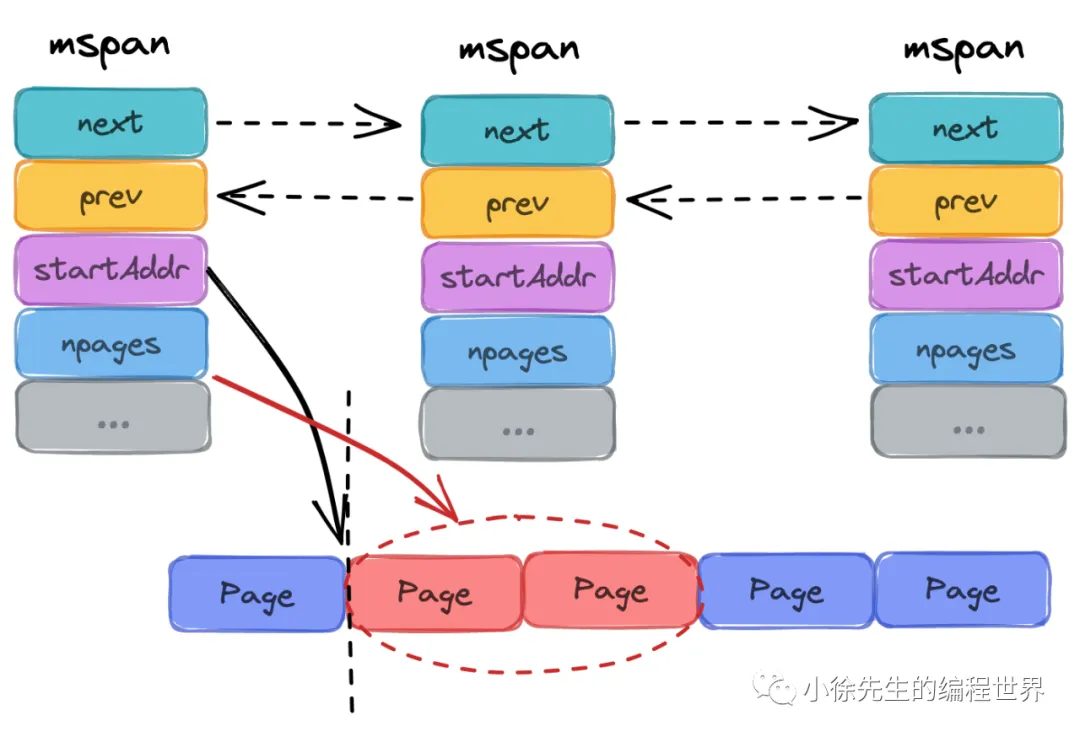

mspan，其实就是类似双向链表中的一个结点，我们来看下mspan有那些特点：

mspan 是 Golang 内存管理的最小单元
mspan 大小是 page 的整数倍（Go 中的 page 大小为 8KB），且内部的页是连续的（至少在虚拟内存的视角中是这样）
每个 mspan 根据空间大小以及面向分配对象的大小，会被划分为不同的等级（2.2小节展开）
同等级的 mspan 会从属同一个 mcentral，最终会被组织成链表，因此带有前后指针（prev、next）
由于同等级的 mspan 内聚于同一个 mcentral，所以会基于同一把互斥锁管理

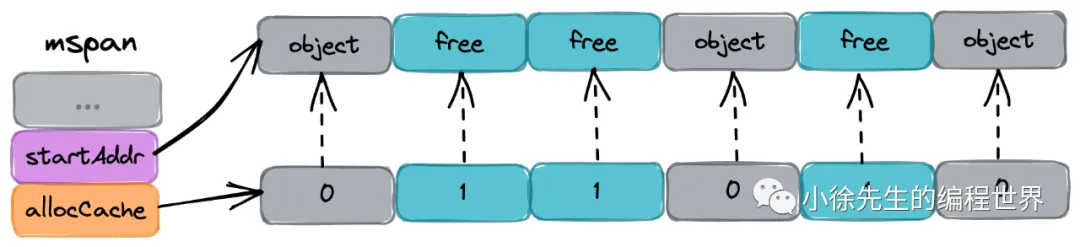

mspan 会基于 bitMap 辅助快速找到空闲内存块（块大小为对应等级下的 object 大小），此时需要使用到 Ctz64 算法.

type mspan struct {// 标识前后节点的指针 next *mspan     prev *mspan    // ...// 起始地址startAddr uintptr // 包含几页，页是连续的npages    uintptr // 标识此前的位置都已被占用 freeindex uintptr// 最多可以存放多少个 objectnelems uintptr // number of object in the span.// bitmap 每个 bit 对应一个 object 块，标识该块是否已被占用allocCache uint64// ...// 标识 mspan 等级，包含 class 和 noscan 两部分信息spanclass             spanClass    // ...
}

2.3 内存单元等级 spanClass

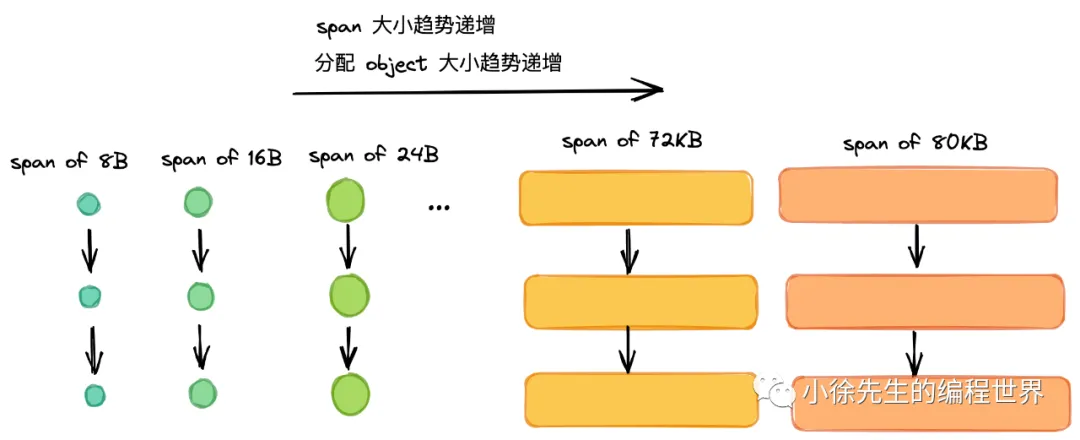

mspan根据空间大小和面向分配对象的大小，被划分为67种不同的等级（1-67，实际上还有一种隐藏的0级，用于处理更大的对象，上不封顶）

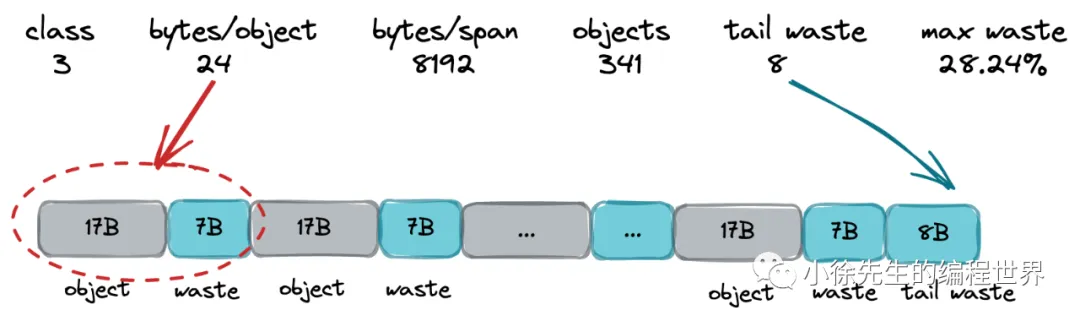

实际上对于不同规格的等级，都会产生对应的浪费，简单说一下这个浪费是怎么造成的，比如：

此时我们创建了一个对象，它的大小是1b，但是最小的mspan是8b，他不会分配1b大小的mspan，所以就会导致7b被浪费掉，比如这样：

除了上面谈及的根据大小确定的 mspan 等级外，每个 object 还有一个重要的属性叫做 noscan，标识了 object 是否包含指针，在 gc 时是否需要展开标记.

（这里做一个简单的拓展：Go的垃圾回收器GC需要找到存活的数据，为此GC会从根对象比如栈，全局变量，出发，遍历所有可以到达的对象，过程是标记所有存活对象，检查每个对象的内部字段，递归标记其引用的对象，如果对象不包含指针，扫描它就是多余，反而浪费CPU时间，所有noscan作用就是告诉GC，这家伙没有指针，跳过扫描。）

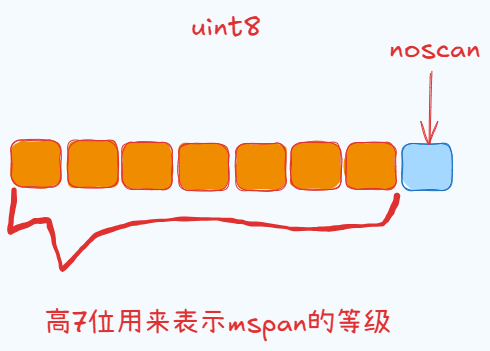

在 Golang 中，会将 span class + noscan 两部分信息组装成一个 uint8，形成完整的 spanClass 标识. 8 个 bit 中，高 7 位表示了上表的 span 等级（总共 67 + 1 个等级，8 个 bit 足够用了），最低位表示 nocan 信息.

2.4 线程缓存 mcache

要点：

（1）mcache 是每个 P 独有的缓存，因此交互无锁

（2）mcache 将每种 spanClass 等级的 mspan 各缓存了一个，总数为 2（nocan 维度） * 68（大小维度）= 136

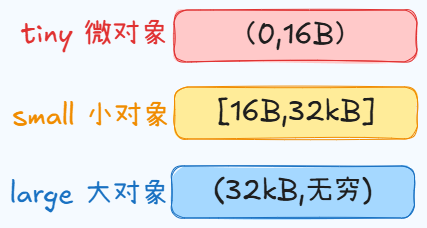

（3）mcache 中还有一个为对象分配器 tiny allocator，用于处理小于 16B 对象的内存分配

const numSpanClasses = 136
type mcache struct {// 微对象分配器相关tiny       uintptrtinyoffset uintptrtinyAllocs uintptr// mcache 中缓存的 mspan，每种 spanClass 各一个alloc [numSpanClasses]*mspan // ...
}

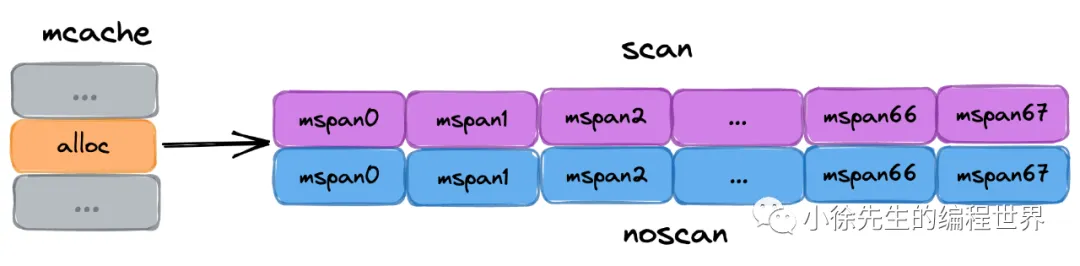

这里可能大家大家可能会疑惑为什么是136个大小，而不是68个，从图中不难看出它分为了scan和noscan两种，他表示是否含有指针，在spanclass里说过，这个指针就是告诉GC要不要扫描，如果我直接在他的上层直接将其分开，也就是有scan在一块，没有的在另外一块，这样就可以提高GC的效率，不用每次都去扫描mspan，判断有无指针了。

mcache具体的申请形式

通过alloc区分出了136个指针，指向对应的mspan，用完时，会重新向mcentral申请，并更新alloc中的指针哦。

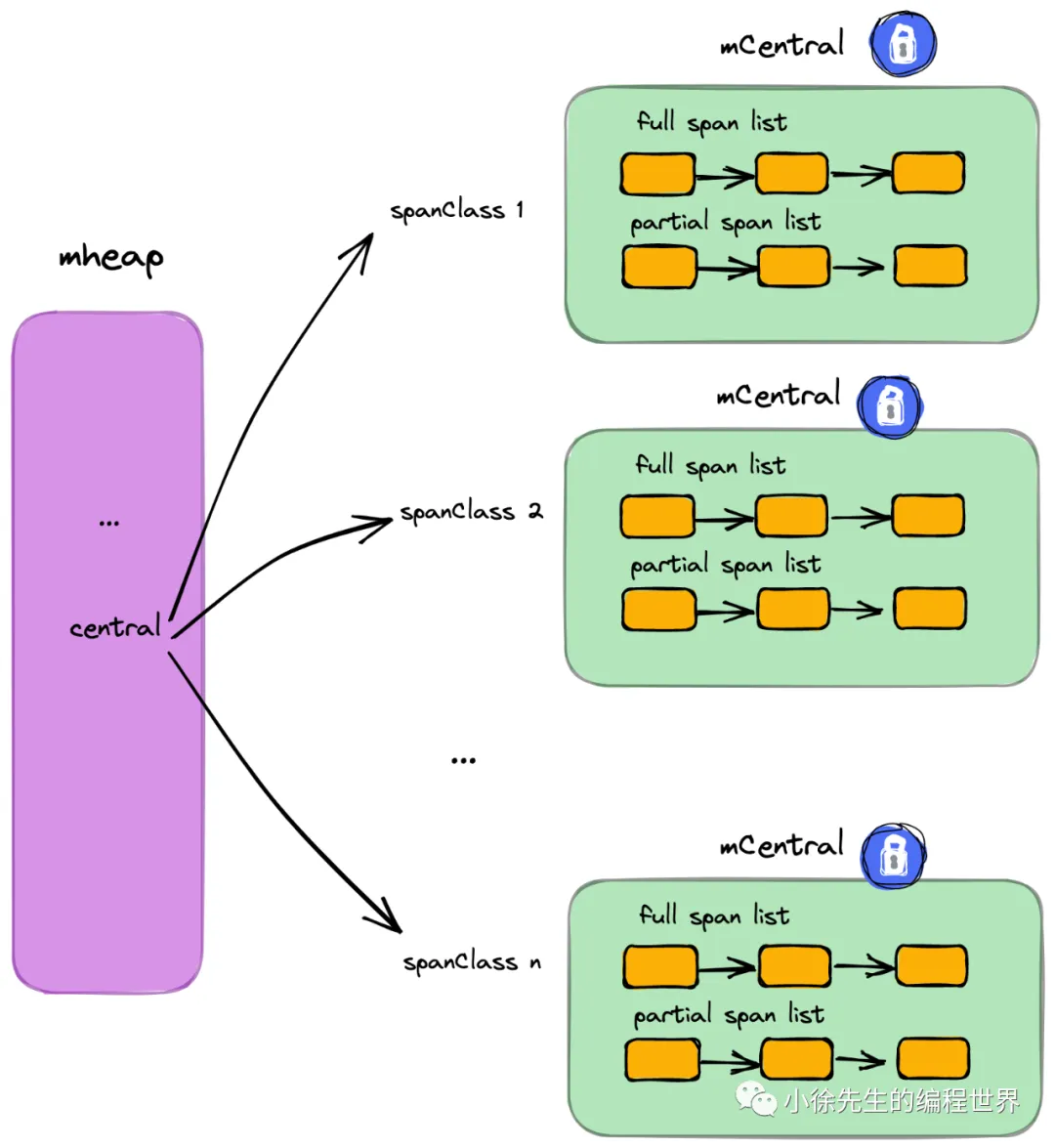

2.5 中心缓存 mcentral

要点：

（1）每个 mcentral 对应一种 spanClass

（2）每个 mcentral 下聚合了该 spanClass 下的 mspan

（3）mcentral 下的 mspan 分为两个链表，分别为有空间 mspan 链表 partial 和满空间 mspan 链表 full

（4）每个 mcentral 都有一把属于自己的锁

type mcentral struct {_         sys.NotInHeap// 对应的 spanClassspanclass spanClass// 有空位的 mspan 集合，数组长度为 2 是用于抗一轮 GCpartial [2]spanSet // 无空位的 mspan 集合full    [2]spanSet
}

简单的说一下这两个链表的作用：

内存分配的时候，mcache从partical链表获取mspan，当其mcache需要新的mspan时（例如mspan已满），会向mcentral请求。mcentral会优先从partial链表中取出一个mspan，返回给mcache

对于这个已满的mspan会归还到mcache的full链表。

当 GC 扫描并释放某些对象时，原本在 full 链表中的 mspan 可能重新获得空闲对象。此时，这些 mspan 会从 full 链表移回 partial 链表。

2.6 全局堆缓存 mheap

对于 Golang 上层应用而言，堆是操作系统虚拟内存的抽象
以页（8KB）为单位，作为最小内存存储单元
负责将连续页组装成 mspan
全局内存基于 bitMap 标识页使用情况，每个 bit 对应一页，为 0 则自由，为 1 则已被 mspan 组装（也就是说全部的页是否使用，都会在一个巨大的bitmap里面标记）
通过 heapArena 聚合页，记录了页到 mspan 的映射信息（后续2.8小节展开）
建立空闲页基数树索引 radix tree index，辅助快速寻找空闲页（后续2.7小节展开）
是 mcentral 的持有者，持有所有 spanClass 下的 mcentral，作为自身的缓存
内存不够时，向操作系统申请，申请单位为 heapArena（64M）

内存的包含形式

这里做一个简简单单的说明哈，可能之前的图会误导大家，就是mcache和mcentral都是mheap的一部分哦，可不是分开的。

type mheap struct {// 堆的全局锁lock mutex// 空闲页分配器，底层是多棵基数树组成的索引，每棵树对应 16 GB 内存空间pages pageAlloc // 记录了所有的 mspan. 需要知道，所有 mspan 都是经由 mheap，使用连续空闲页组装生成的allspans []*mspan// heapAreana 数组，64 位系统下，二维数组容量为 [1][2^22]// 每个 heapArena 大小 64M，因此理论上，Golang 堆上限为 2^22*64M = 256T// 通过这个来间接管理bitmaparenas [1 << arenaL1Bits]*[1 << arenaL2Bits]*heapArena// ...// 多个 mcentral，总个数为 spanClass 的个数central [numSpanClasses]struct {mcentral mcentral// 用于内存地址对齐pad      [cpu.CacheLinePadSize - unsafe.Sizeof(mcentral{})%cpu.CacheLinePadSize]byte}// ...
}

2.7 空闲页索引 pageAlloc

这一小节的内容主要讲解空闲页寻址分配的计数树索引有关的内容，可能比较苦涩难懂，就做一个简单的介绍吧，gogogo出发咯。

pageAlloc的底层是基数树组成的一个索引，它是Go语言高效管理大内存空间的核心机制。尤其是在空闲页的快速寻址和分配中。这一设计在 Google 的提案文档（Scaling the Page Allocator）中有详细描述。

接下来我会做一个简单的介绍

为什么要使用基数树（radix tree），而不采用传统的bitmap呢？

主要就是现代程序的内存都是TB级别，传统的bitmap扫描算法时间复杂度为O(N)，无法满足需求
通过基数树可以降低时间复杂度为O(1)或O(logN)

该数据结构的一些必备知识点

一颗基数树的大小为16GB，聚合了内存中各页的使用情况，帮助mheap快速找到指定长度的连续的空闲页所在的位置
mheap内存的上限为256TB，所以它不是单单由一颗基数树组成，而是森林，一共有2的14次方棵。
mheap会对被使用过的页进行标记，1表示已使用，0表示空闲

基数树的节点设置

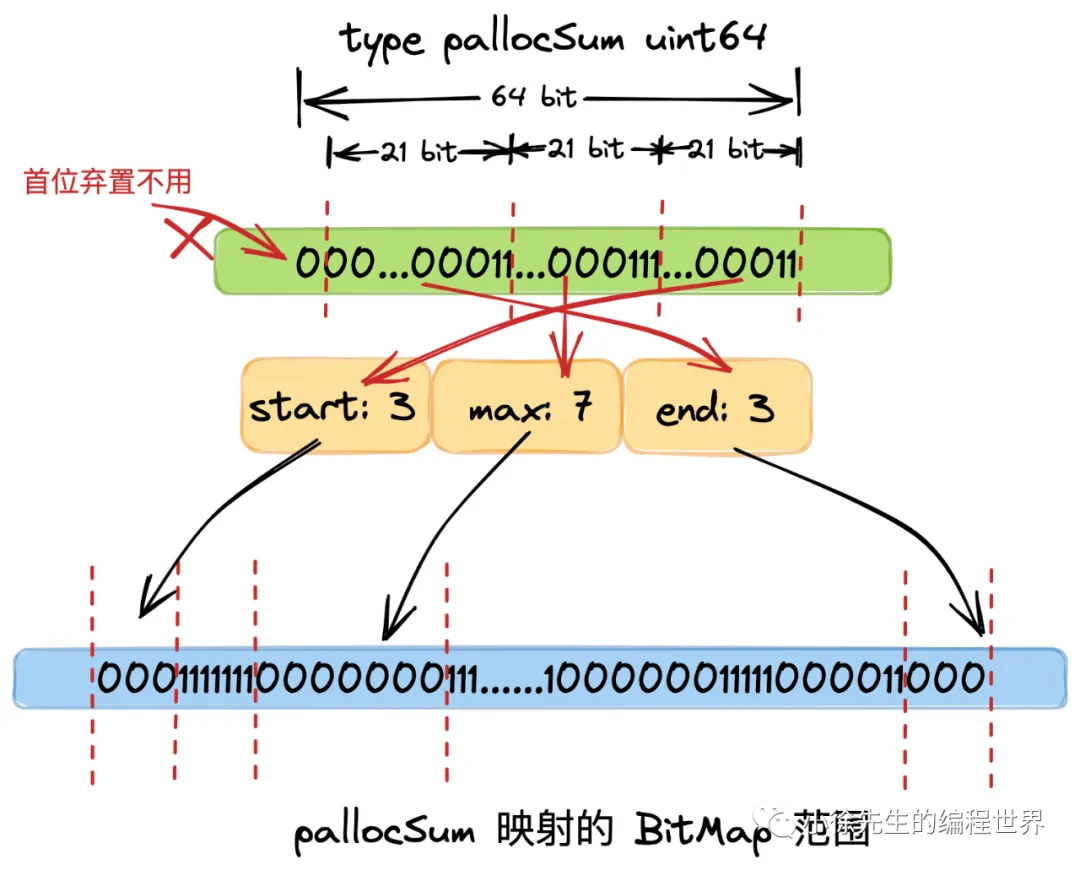

基数树中，每个节点称之为 PallocSum，是一个 uint64 类型，体现了索引的聚合信息，包含以下四部分：

start：最右侧 21 个 bit，标识了当前节点映射的 bitMap 范围中首端有多少个连续的 0 bit（空闲页），称之为 start；
max：中间 21 个 bit，标识了当前节点映射的 bitMap 范围中最多有多少个连续的 0 bit（空闲页），称之为 max；
end：左侧 21 个 bit，标识了当前节点映射的 bitMap 范围中最末端有多少个连续的 0 bit（空闲页），称之为 end.
最左侧一个 bit，弃置不用

（这样做的目的就是为了避免内存碎片化，这里的start和end只关心首端和尾端是不是0，如果不是0，那么他们的结果就是0，只有当首端和尾端是0的时候才会开始计算）

start和end主要用于为父节点提供合并之后的max是否发生改变，每个PallocSum下都有8个，相邻的两个节点的strat和end可能会合成比原本更大的一个max，所以需要记录，后续会讲到。

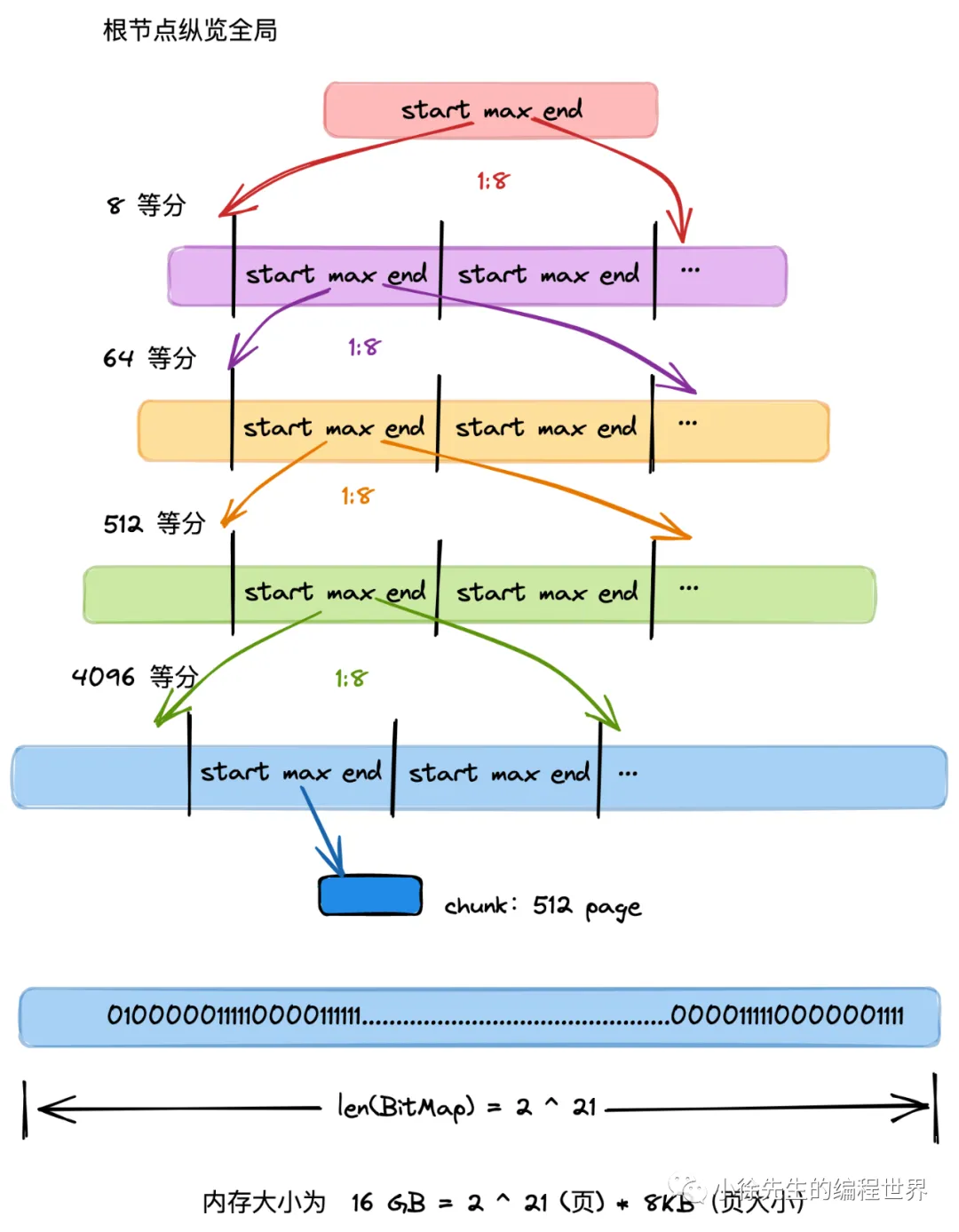

父子节点的关系

每个父 pallocSum 有 8 个子 pallocSum
根 pallocSum 总览全局，映射的 bitMap 范围为全局的 16 GB 空间（其 max 最大值为 2^21，因此总空间大小为 2^21*8KB=16GB）；
从首层向下是一个依次八等分的过程，每一个 pallocSum 映射其父节点 bitMap 范围的八分之一，因此第二层 pallocSum 的 bitMap 范围为 16GB/8 = 2GB，以此类推，第五层节点的范围为 16GB / (8^4) = 4 MB，已经很小
聚合信息时，自底向上. 每个父 pallocSum 聚合 8 个子 pallocSum 的 start、max、end 信息，形成自己的信息，直到根 pallocSum，坐拥全局 16 GB 的 start、max、end 信息
mheap 寻页时，自顶向下. 对于遍历到的每个 pallocSum，先看起 start 是否符合，是则寻页成功；再看 max 是否符合，是则进入其下层孩子 pallocSum 中进一步寻访；最后看 end 和下一个同辈 pallocSum 的 start 聚合后是否满足，是则寻页成功.

2.8 heapArena

每个 heapArena 包含 8192 个页，大小为 8192 * 8KB = 64 MB
heapArena 记录了页到 mspan 的映射. 因为 GC 时，通过地址偏移找到页很方便，但找到其所属的 mspan 不容易. 因此需要通过这个映射信息进行辅助.
heapArena 是 mheap 向操作系统申请内存的单位（64MB）
