HAProxy + Keepalived + Nginx 高可用负载均衡系统

1. 项目背景

在现代Web应用中，高可用性和负载均衡是两个至关重要的需求。本项目旨在通过HAProxy实现流量分发，通过Keepalived实现高可用性，通过Nginx提供后端服务。该架构能够确保在单点故障的情况下，系统仍然能够正常运行，并且能够均衡地分配流量到多个后端服务器。

2. 环境准备

2.1 服务器配置

角色IP 地址服务器名称功能描述
HAProxy 主节点192.168.65.131haproxy-master负载均衡器（主）
HAProxy 备节点192.168.65.132haproxy-backup负载均衡器（备）
后端 Web 服务器 1192.168.65.133webserver1提供 Web 服务
后端 Web 服务器 2192.168.65.134webserver2提供 Web 服务
虚拟 IP192.168.65.100-用于 Keepalived 高可用

2.2 软件需求

服务器角色需要安装的软件
HAProxy 主节点HAProxy, Keepalived
HAProxy 备节点HAProxy, Keepalived
后端 Web 服务器Nginx

3. 服务器网络环境配置

3.1 设置静态IP地址

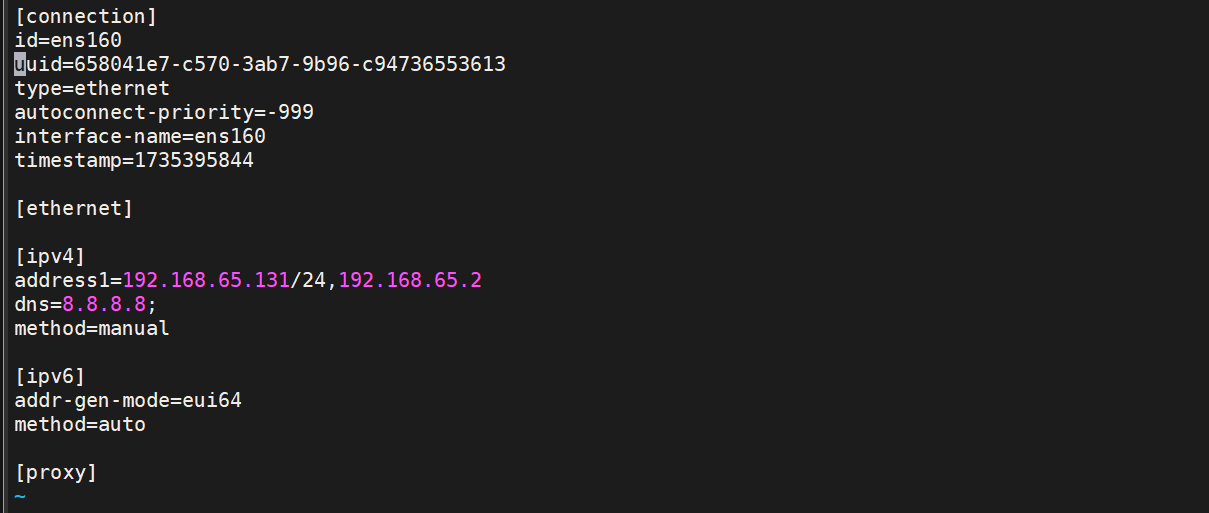

为确保服务器在重启后仍能保持固定的网络配置，在rhel9系统中，需要为每台服务器设置静态IP地址。编辑 /etc/NetworkManager/system-connections/ens160.nmconnection文件：

[ipv4]
address1=192.168.65.131/24,192.168.65.2
dns=8.8.8.8;
method=manual

3.2 配置主机名和主机映射

为便于在集群环境中快速识别和管理各服务器，需要为每台服务器配置主机名。

HAProxy 主节点（192.168.65.131）

  1. 设置主机名

    sudo hostnamectl set-hostname haproxy-master

  2. 更新 /etc/hosts 文件

    sudo vi /etc/hosts

    添加以下内容：

    127.0.0.1   haproxy-master
192.168.65.131 haproxy-master
192.168.65.132 haproxy-backup
192.168.65.133 webserver1
192.168.65.134 webserver2
HAProxy 备节点（192.168.65.132）

  1. 设置主机名

    sudo hostnamectl set-hostname haproxy-backup

  2. 更新 /etc/hosts 文件

    sudo vi /etc/hosts

    添加以下内容：

    127.0.0.1   haproxy-backup
192.168.65.131 haproxy-master
192.168.65.132 haproxy-backup
192.168.65.133 webserver1
192.168.65.134 webserver2
后端 Web 服务器 1（192.168.65.133）

  1. 设置主机名

    sudo hostnamectl set-hostname webserver1

  2. 更新 /etc/hosts 文件

    sudo vi /etc/hosts

    添加以下内容：

    127.0.0.1   webserver1
192.168.65.131 haproxy-master
192.168.65.132 haproxy-backup
192.168.65.133 webserver1
192.168.65.134 webserver2
后端 Web 服务器 2（192.168.65.134）

  1. 设置主机名

    sudo hostnamectl set-hostname webserver2

  2. 更新 /etc/hosts 文件

    sudo vi /etc/hosts

    添加以下内容：

    127.0.0.1   webserver2
192.168.65.131 haproxy-master
192.168.65.132 haproxy-backup
192.168.65.133 webserver1
192.168.65.134 webserver2

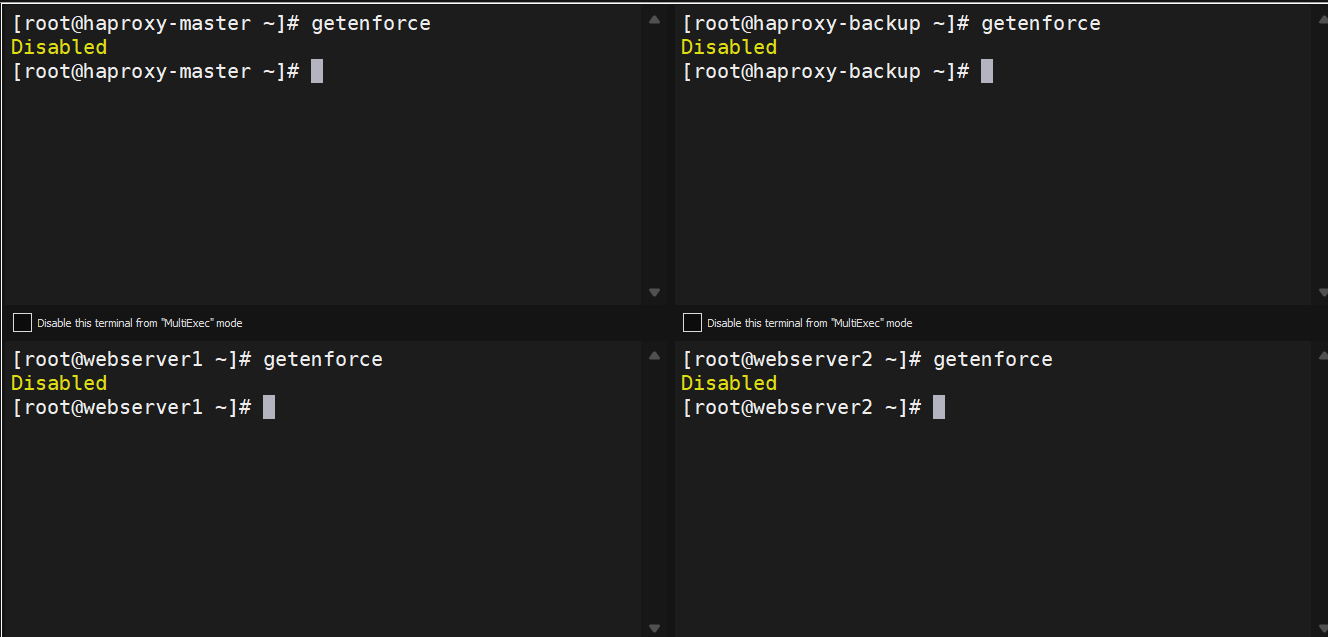

3.3 永久关闭selinux

sudo sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config

重启并查看

reboot
getenforce

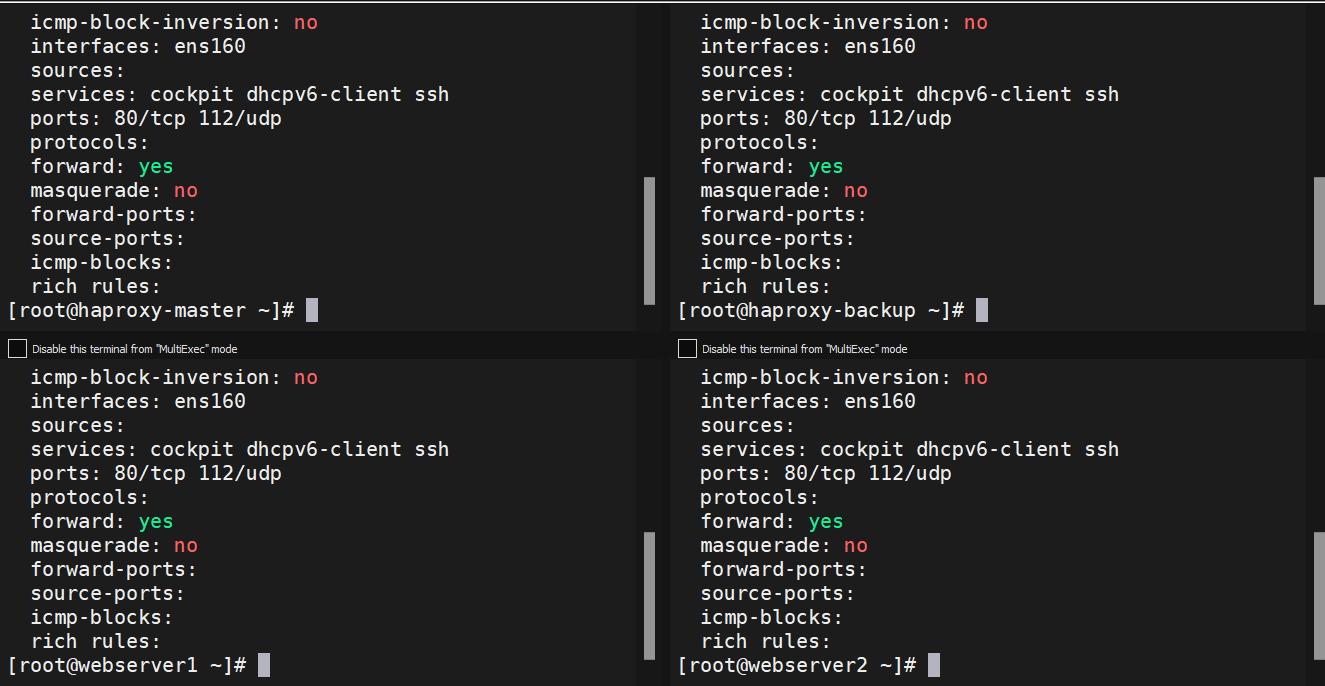

3.4 配置防火墙规则

为保障网络安全，需要优化防火墙规则，开启必要的服务端口，同时关闭不必要的端口。使用 firewalld 配置防火墙：

# 开启HAProxy的80端口
firewall-cmd --zone=public --add-port=80/tcp --permanent
firewall-cmd --reload# 开启Keepalived的VRRP端口
firewall-cmd --zone=public --add-port=112/udp --permanent
firewall-cmd --reload

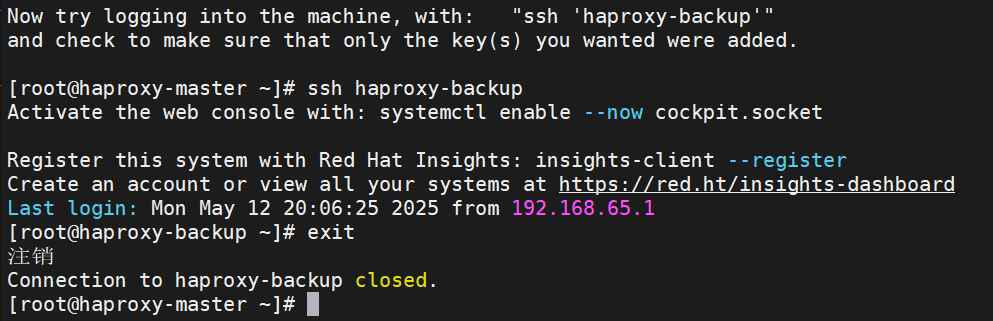

3.5 实现SSH免密登录

为提高运维效率并减少人为错误，需要实现SSH免密登录。生成SSH密钥对，并将公钥复制到所有服务器：

# 在主节点生成密钥对
ssh-keygen -t rsa# 将公钥复制到其他服务器
ssh-copy-id haproxy-backup
ssh-copy-id webserver1
ssh-copy-id webserver2

4. 软件安装与配置

4.1 HAProxy 主节点和备节点配置

4.1.1 安装 HAProxy 和 Keepalived

在HAProxy主节点和备节点上安装必要的软件：

yum install -y haproxy keepalived
4.1.2 配置 HAProxy

编辑 /etc/haproxy/haproxy.cfg 文件，配置HAProxy以实现流量分发到后端Web服务器：

globallog /dev/log local0log /dev/log local1 noticechroot /var/lib/haproxyuser haproxygroup haproxydaemondefaultslog     globalmode    httpoption  httplogoption  dontlognulltimeout connect 5000timeout client  50000timeout server  50000frontend http_frontbind *:80default_backend http_backbackend http_backbalance roundrobinserver web1 192.168.65.133:80 checkserver web2 192.168.65.134:80 check
4.1.3 配置 Keepalived

编辑 /etc/keepalived/keepalived.conf 文件，配置Keepalived以实现主备切换，确保高可用性：

主节点（192.168.65.131）：

global_defs {router_id SERVER1
}
vrrp_instance VI_1 {state MASTERinterface ens160virtual_router_id 51priority 100advert_int 1authentication {auth_type PASSauth_pass 1234}virtual_ipaddress {192.168.65.100}
}

备节点（192.168.65.132）：

global_defs {router_id SERVER2
}
vrrp_instance VI_1 {state BACKUPinterface ens160virtual_router_id 51priority 90advert_int 1authentication {auth_type PASSauth_pass 1234}virtual_ipaddress {192.168.65.100}
}
4.1.4 启动服务

启动并启用HAProxy和Keepalived服务，确保配置生效：

sudo systemctl enable haproxy
sudo systemctl start haproxy
sudo systemctl enable keepalived
sudo systemctl start keepalived

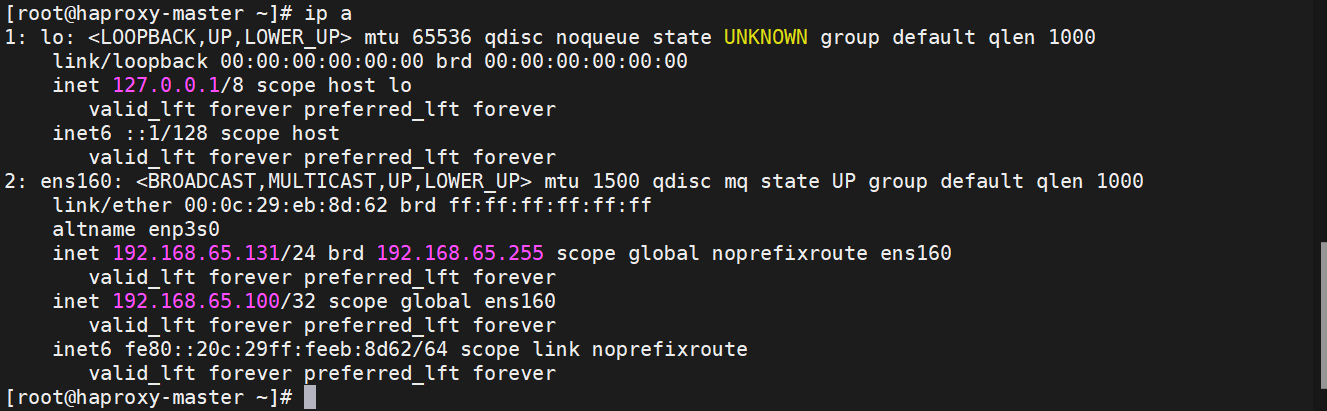

 keepalived主节点（192.168.65.131）：成功获取vip:192.168.100

 keepalived备节点（192.168.65.132）：没有获取vip,正常

4.2 后端 Web 服务器配置

4.2.1 安装 Nginx

在后端Web服务器上安装Nginx，为用户提供Web服务：

sudo yum install -y nginx
4.2.2 配置 Nginx

编辑 /etc/nginx/conf.d/test1.conf 和 /etc/nginx/conf.d/test2.conf 文件，配置Nginx以响应HTTP请求，并返回服务器标识信息：

Web服务器1（192.168.65.133）：

server {listen 80;location / {return 200 "Welcome to Web Server webserver1\n";}
}

Web服务器2（192.168.65.134）：

server {listen 80;location / {return 200 "Welcome to Web Server webserver2\n";}
}

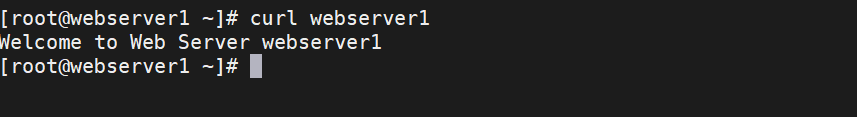

4.2.3 启动 Nginx并测试

启动并启用Nginx服务，确保其正常运行：

sudo systemctl enable nginx
sudo systemctl start nginx

5. 测试与验证

5.1 验证 HAProxy 和 Keepalived

5.1.1 正常访问测试

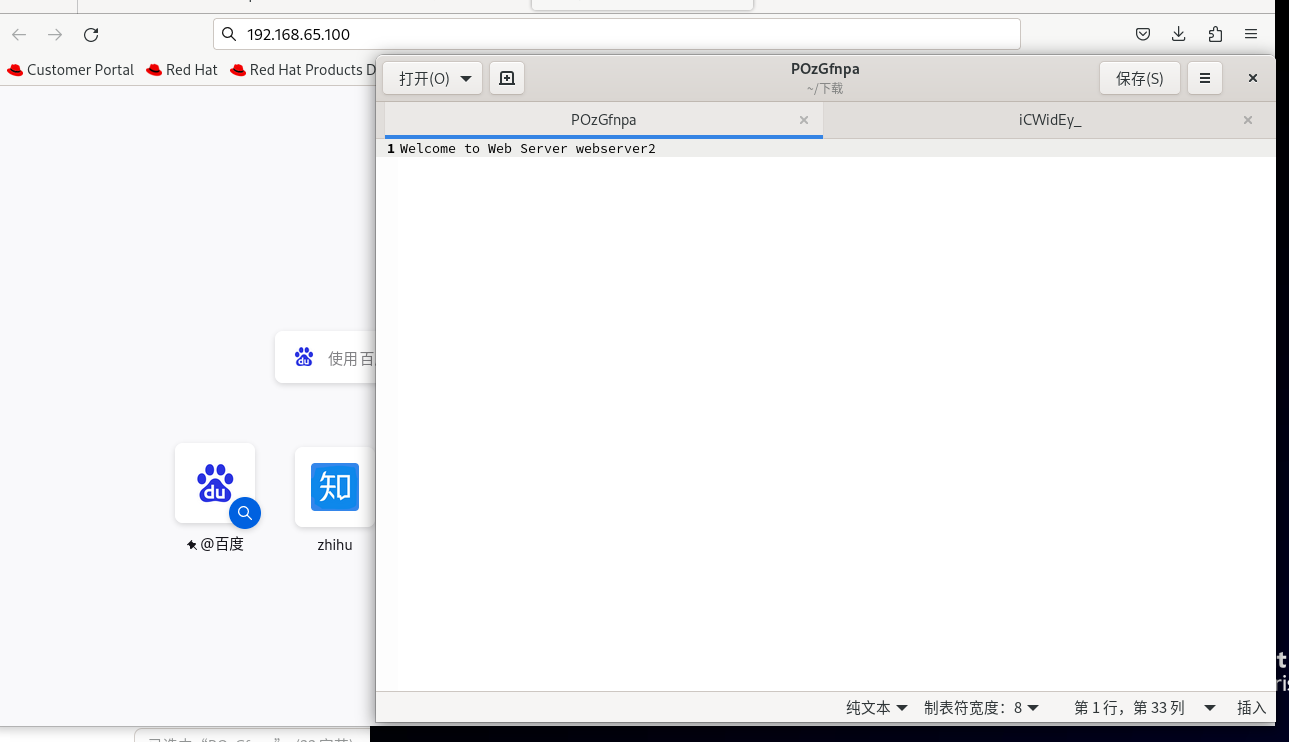

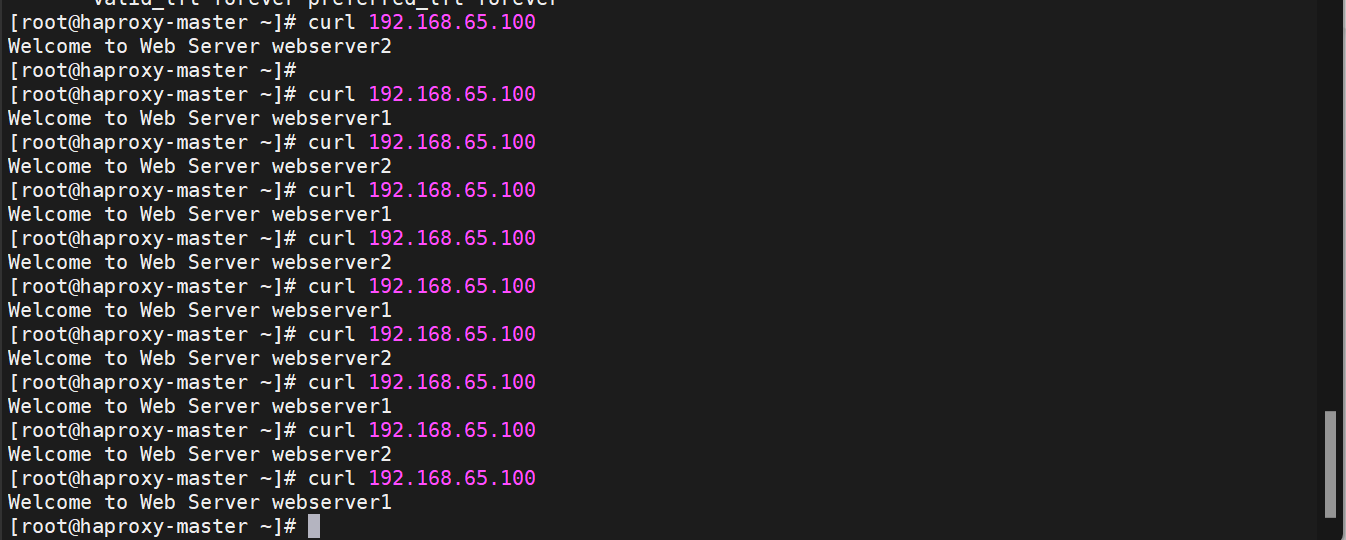

验证客户端是否能够通过虚拟IP正常访问后端服务器：

curl 192.168.65.100

预期结果： 返回 Welcome to Web Server webserver1 或 Welcome to Web Server webserver2。

5.1.2 主节点故障模拟

验证在主节点故障时，备节点是否能够正常接管虚拟IP：

  1. 在主节点（192.168.65.131）上停止Keepalived服务

    systemctl stop keepalived

  2. 在客户端再次访问虚拟IP，观察响应内容。

预期结果： 备节点接管虚拟IP，客户端仍能正常访问后端服务器。

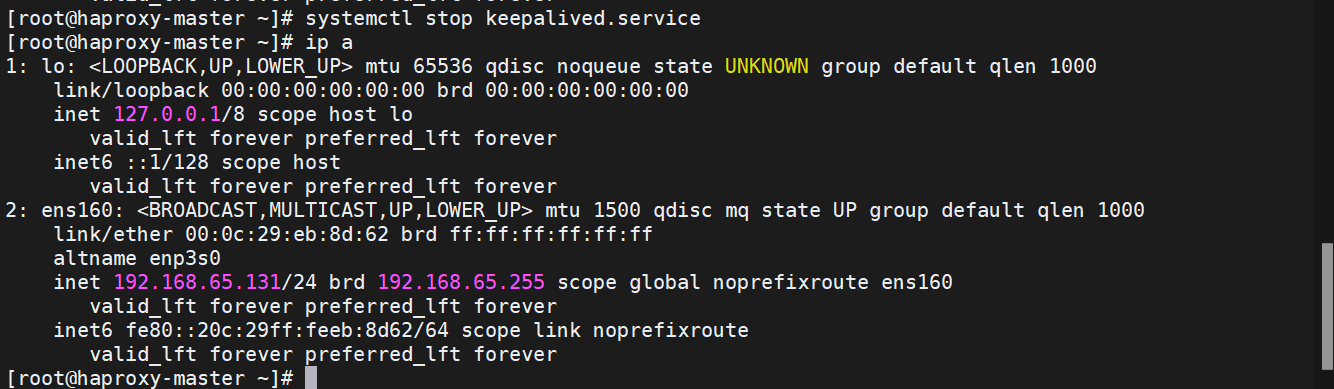

主节点(192.168.65.131)失去vip

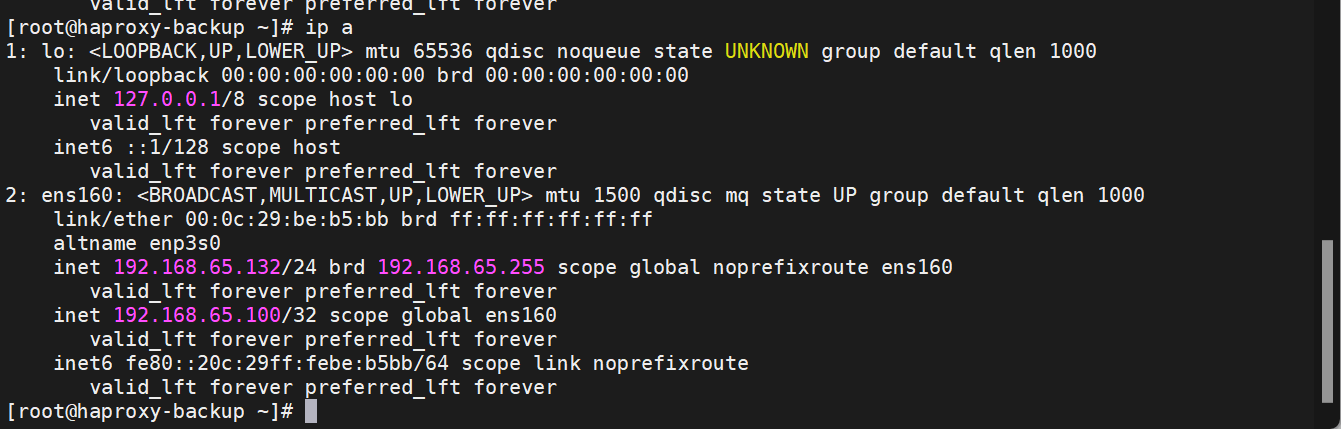

 备用节点(192.168.65.132)成功获取vip

5.2 验证 Nginx

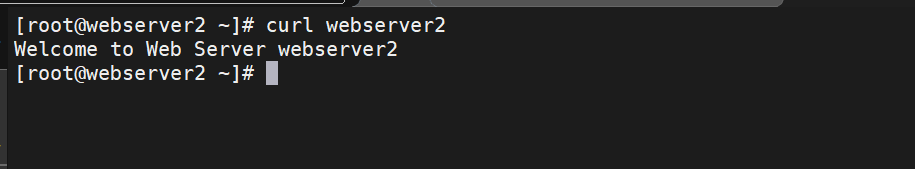

验证后端服务器的Nginx服务是否正常运行：

curl http://192.168.65.133
curl http://192.168.65.134

预期结果： 分别返回 Welcome to Web Server webserver1和 Welcome to Web Server webserver2。
