任务场景一

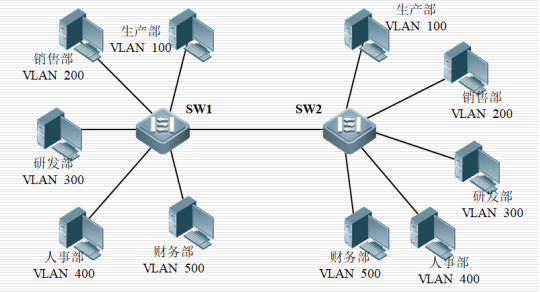

某公司有生产、销售、研发、人事、财务等多个部门，这些部门分别连接在两台交换机（SW1和SW2）上，现要求给每个部门划分相应的VLAN，并分配相应的端口。生产部对应的VLANID为100，销售部对应的VLANID为200，研发部对应的VLANID为300，人事部对应的VLANID为400，财务部对应的VLANID为500，各个部门对应的端口分配如下表

部门	交换机1端口号	交换机2端口号	VLANID
生产部	1,3,5,7,9	1-5	100
销售部	2,4,6,8,10	6-10	200
研发部	11-15	11-15	300
人事部	16,18-20	16	400
财务部	21-22	21-22	500

各部门PC主机IP地址详细信息如下表所示

部门名称	交换机1连接电脑IP地址	交换机2连接电脑IP地址
生产部	192.168.10.1/24	192.168.10.6/24
销售部	192.168.10.2/24	192.168.10.7/24
研发部	192.168.10.3/24	192.168.10.8/24
人事部	192.168.10.4/24	192.168.10.9/24
财务部	192.168.10.5/24	192.168.10.10/24

任务要求：

1、在交换机SW1和SW2上配置相关VLAN，实现将交换机相应端口添加到VLAN中，并查看端口VLAN信息。

2、在SW1、SW2上进行相关配置，实现不同交换机上的相同部门PC可以相互访问。

3、实现仅仅只让研发、人事、财务三个部门的用户能各自相互访问，生产和销售两个部门隔离两个交换机之间的访问。

---

【sw1和sw2的配置如下】

#vlan batch 100 200 300 400 500

批量创建VLAN100、200、300、400和500，用于划分网络广播域，实现逻辑隔离。

#port-group group-member e0/0/1 to e0/0/5

1. 意思：创建端口组并将以太网接口0/0/1到0/0/5添加到端口组中。端口组是一种批量配置端口的方式。
2. 作用：方便对多个端口进行统一配置，提高配置效率。

#port link-type access

将端口组中的接口链路类型设置为access类型，用于连接终端设备。

#port default vlan 100

将端口组中的接口默认划分到VLAN100。

#q

......【剩下以此类推】

#dis vlan

1. 意思：display vlan的缩写，显示当前交换机上配置的VLAN信息，包括VLANID、VLAN名称、端口成员等。
2. 作用：用于查看交换机上VLAN的配置情况，方便网络管理员检查配置是否正确。

#int gi0/0/1

进入千兆以太网接口0/0/1视图，为配置该接口参数做准备。

#port link-type trunk

1. 意思：将接口链路类型设置为trunk类型。trunk接口用于连接交换机与交换机、交换机与路由器等设备，允许多个VLAN的数据通过。
2. 作用：使该接口能够承载多个VLAN的流量，在不同设备间传输不同VLAN的数据。

#port trunk allow-pass vlan 100 200 300 400 500

1. 意思：允许VLAN10和VLAN20的数据通过该trunk接口。
2. 作用：限定该trunk接口可以传输的VLAN数据，只允许指定的VLAN流量通过，防止不必要的VLAN数据在该接口传输。

【删除端口100 200】

#int gi0/0/1

#dis this

#undo port trunk allow-pass vlan 100 200

1. 意思：取消允许VLAN100和200的数据通过该trunk接口。undo命令用于取消之前的配置。
2. 作用：修改trunk接口允许通过的VLAN列表，禁止指定VLAN数据通过该接口。

#dis this

---

---

---

任务场景二

任务网络拓扑图如下图所示

任务要求：

1、在交换机SW2、SW3和SW4上配置相关VLAN，并把交换机的相应接口添加到VLAN中。

2、在全网交换机进行设置，实现不同交换机上相同VLAN的PC能够相互访问。

---

【sw3的配置】

#Vlan batch 10 20 30 40

#Int e0/0/1

1. 意思：进入以太网接口0/0/1视图。int是interface（接口）的缩写，e0/0/1表示以太网接口0号插槽、0号子插槽、1号端口。
2. 作用：为配置该接口的相关参数（如端口类型、允许通过的VLAN等）做准备。

#port link-type trunk

#port trunk allow-pass vlan 10 20

......【后续int e0/0/2、int e0/0/3等及相关配置命令原理与上述接口1配置类似】

---

【sw4-6的配置】

#Vlan batch+端口（如sw4:10 20）

#int e0/0/1

#port link-type access

#port default vlan 10

#q

......【后续int e0/0/2、int e0/0/3等及相关配置命令原理与上述接口1配置类似】
