一 前言

本章会介绍一些蓝桥杯中 考的不是那么频繁的知识点，但是最好还是要学一学。后续会写一些关于pwm、NE555、串口等，国赛需要的超声波和一些比较难的，后续再写相关博客。

二 继电器和蜂鸣器实物

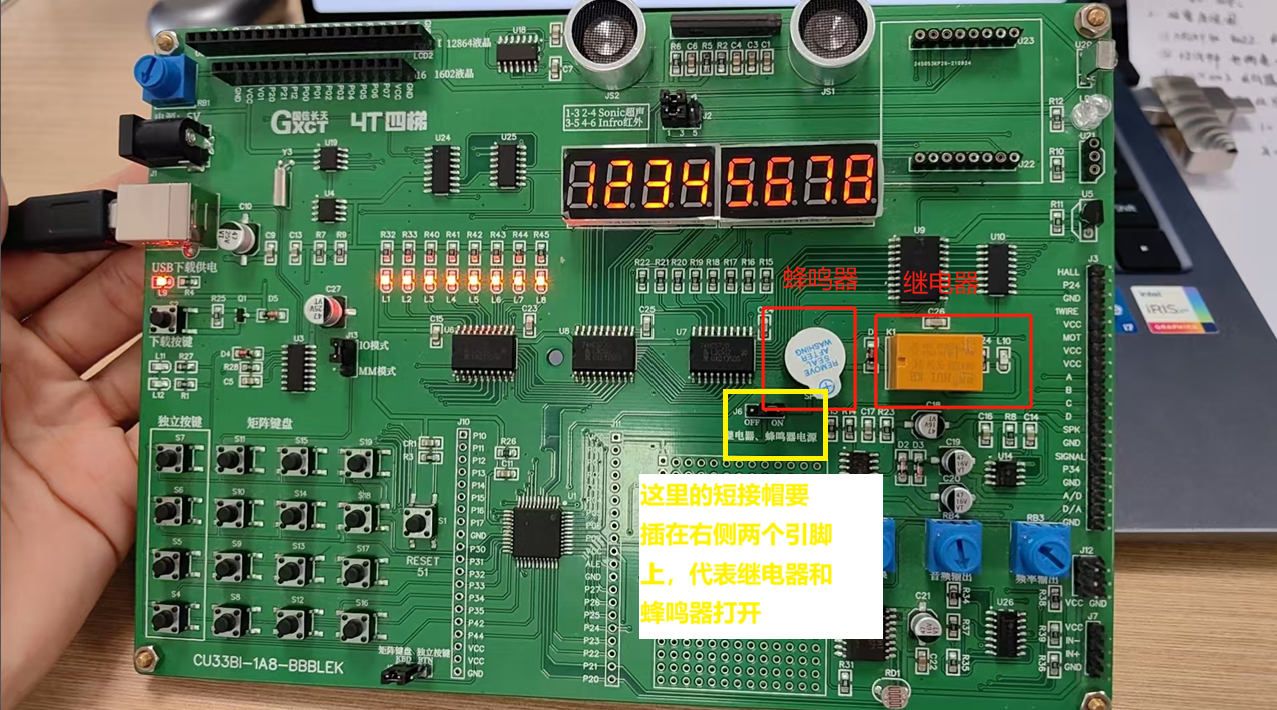

看上面这张图，继电器和蜂鸣器在官方所提供的右侧，画黄色圈的这部分，一定要把短接帽插在右侧，这样他们俩才能正常工作

关于他们俩的原理图，请看到第三部分，我会一步步进行分析，那么我们想要实现让继电器打开同时蜂鸣器叫，那么我们该如何操作呢，请看下面的分析的部分

三 分析部分

（1）bsp_init.c

在曾经我们写过的初始化函数当中，我们关闭了蜂鸣器和继电器，所以我们本次的主角就集中在了曾经最初学过的地方

void Cls_Peripheral(void)
{P0 = 0xFF;				P2 = P2 & 0x1F | 0x80;		//0x80ѡͨY4£¬½«Êý¾Ý͸´«¹ýÈ¥£¬½«LED¹Ø±ÕP2 &= 0x1F;				//½«Ëø´æÆ÷¹Ø±ÕP0 = 0;P2 = P2 & 0x1F | 0xA0;		//0xA0ѡͨY5£¬½«ÍâÉè´¦ÀíµôP2 &= 0x1F;				//½«Ëø´æÆ÷¹Ø±Õ	}

注意力集中在了0xA0这三行代码上，而真正决定着蜂鸣器和继电器是否开始工作，我们就应该把P0赋值成某一个数。

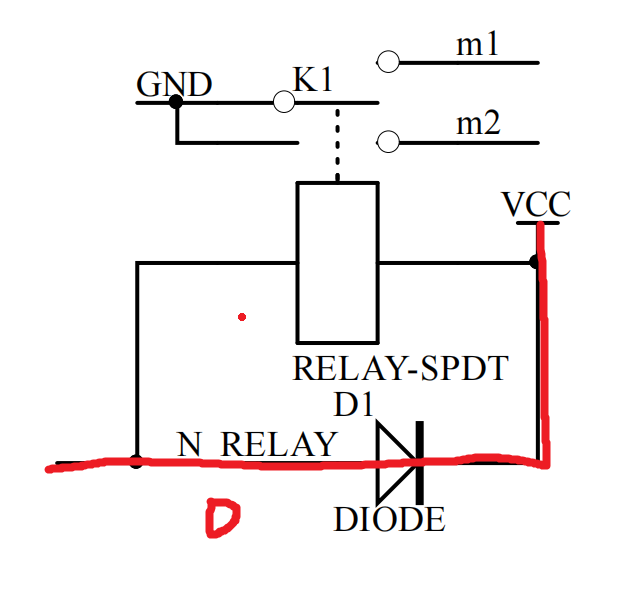

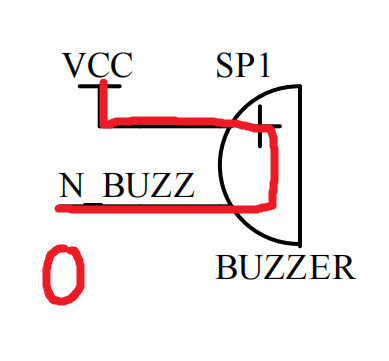

（2）蜂鸣器和继电器原理图

 要给buzz和RELAY低电平，才能让蜂鸣器和继电器工作

（3）ULN2003

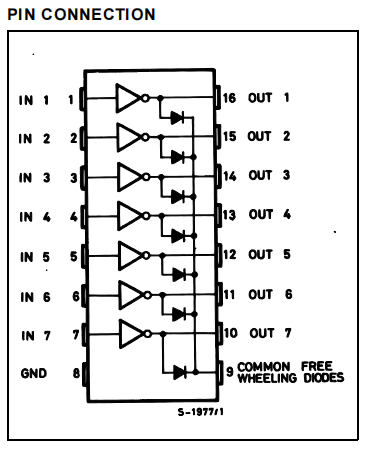

 关于锁存器上链接的ULN2003，这上面是对应的原理图，可以发现内部说白了就是八个取反器，那么也就是说，在M74HC573M1R锁存器边上接了一个取反器。

（4）他们俩所连接的锁存器

 首先想要让锁存器工作的，就必须要打开Y5C（这块不懂的，请看第一篇文章），其次，观察RELAY和BUZZ，他们所对应的位是P04和P06，如果我想让RELAY和BUZZ输出低电平0，那么15和13部分就得是高电平1，所对应的P04和P06就是高电平1，其他是零，P07到P00，0101 0000那么我就需要将P0赋值成0x50，才可以将对应的继电器和蜂鸣器打开。

四 代码

现在我们已经将最开始的bsp_init.c中的代码改成了如下代码，同时为了保证其他地方不改变，我们要写成P0或上0x50。

	P0 |= 0x50;P2 = P2 & 0x1F | 0xA0;	P2 &= 0x1F;

在这里要特别说一点！！！

由于数码管和灯都用到了P0这个位置，所以我们不能直接对P0处进行赋值，最好在mian.c上引入全局变量，unsigned char beep_relay_flag= 0;

我们只需要对全局变量beep_relay_flag赋值即可，不会影响到P0本身~

 代码如下：

switch(Key_Down)
{case 11:beep_relay_flag |= 0x50;P0 = beep_relay_flag;P2 = P2 & 0X1F | 0xA0;P2 &= 0X1F;				break;case 10:beep_relay_flag &= (~0x50);P0 = beep_relay_flag;P2 = P2 & 0X1F | 0xA0;P2 &= 0X1F;				break;
}

这是在模板的main.c中的Key_Proc(void)函数中添加的代码，实现的是按下按键11打开蜂鸣器和继电器，按下按键10关闭蜂鸣器和继电器，同时，记得在上面添加全局变量unsigned char beep_relay_flag哦。

为什么这里要写成beep_relay_flag &= (~0x50);？

保持其他位置不变，不影响其他设备，如果直接赋值为零，会破坏其他设备的状态，影响正常运行
