1、从封装看性能之道
在 IC 封装工程中，电气性能优化决定了信号传输的可靠性与功率分布的稳定性。信号完整性（SI）、电源完整性（PI） 和 阻抗控制 是三大关键维度。通过先进电磁仿真、布局优化与整合仿真工具，可有效增强封装电气表现。EDA Academy（www.eda-academy.com） 正是为您提供这些核心技术学习平台——无论您是学习者、导师亦或加盟合作伙伴，这里都能为您打开专业的大门。
2、关键技术透析：提升三大电气性能
I. 信号完整性（SI）分析
定义与意义：SI 分析旨在最大限度减少信号传输过程中的失真和噪声，确保高频信号的正确性和系统性能稳定。
案例启示：某设计团队使用 Cadence Clarity 3D Solver，通过分布式网格和先进求解技术进行 SI 仿真，相比传统方法，仿真效率提升多达 15 倍。
实践建议：
应用 3D 电磁仿真工具模拟复杂封装结构；
利用高级网格技术提升仿真精度和效率；
优化 PCB/封装层间的参考平面与路径布局，控制反射与串扰。
II. 电源分布网络（PI）设计

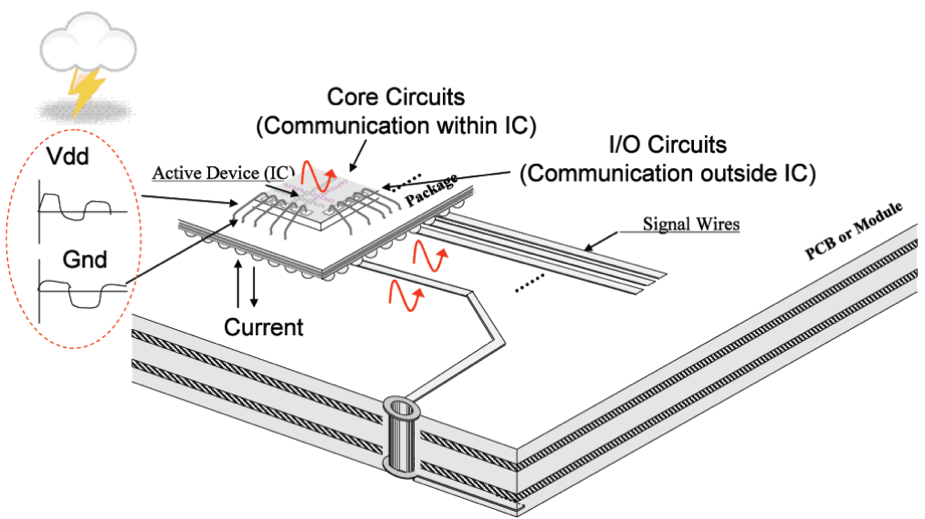

核心挑战：封装中的功率网络需在动态电流变化下保持电压稳定，抑制电压跌落与噪声。
实践案例：某半导体企业使用 Mentor Graphics RedHawk 工具进行 PI 分析，通过优化电源网络布局，显著提升电压稳定性，减少动态跌落。
优化策略：
使用 PI 优化工具进行电源噪声仿真；
优化电源格局、布局与去耦电容布局，降低电源回路阻抗；
控制封装与 PCB 的 PDN 阻抗响应以满足高速需求。
III. 阻抗控制与物理感知优化
阻抗控制的重要性：不一致的阻抗会引起反射、信号损失，影响高速信号可靠传输。
案例示范：某团队通过调节走线宽度与间距、引入匹配元件进行阻抗控制，显著提高信号稳定性，减少反射。
深化优化策略：
在布局阶段就融合物理特性约束，实现真实可靠的电气行为预测；
使用 SI/PI 仿真工具验证阻抗一致性；
综合考虑信号路径和电源路径的整体协同设计。
3、学习与成长的“封装”平台
想系统掌握上述 SI、PI 和阻抗控制技术？EDA Academy（www.eda-academy.com） 提供：
全面、专业、最前沿的 IC 封装与设计网课；
成为导师开课，分享经验、提升影响力；
使用邮箱注册，即可免费订阅 newsletter，抢先获取最新课程与技术洞察；
加入销售联盟计划，推荐课程即可获得 20-50% 的佣金，让学习与收益同步成长。
4、封装性能提升，从掌握核心技术开始
无论您是追求解决复杂电气挑战的工程师，还是希望传播知识的行业导师，亦或是分享资源赚取收益的达人，EDA Academy 都是最佳选择。通过掌握信号完整性、电源完整性与阻抗控制的核心技术，您能打造性能卓越的 IC 封装，推动行业前行。立即访问 www.eda-academy.com，开启您的进阶之旅！
)
