LangGraph MCP - 使用LangGraph实现多智能体架构（七）

在 LangChain 体系中，LangChain 主要集成了和大语言模型交互的能力，而 LangGraph 主要实现了复杂的流程调度。将这两个能力结合起来，就可以实现一个复杂的多智能体。

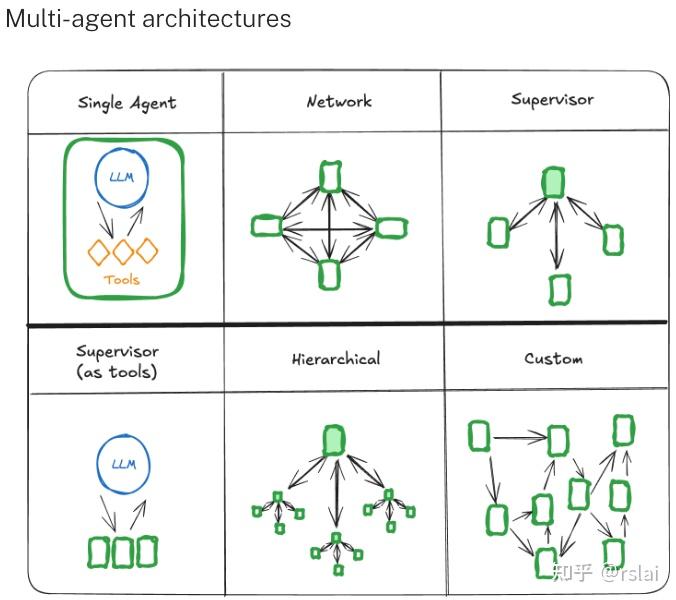

一、多智能体典型的组装方式

https://langchain-ai.github.io/langgraph/concepts/multi_agent/

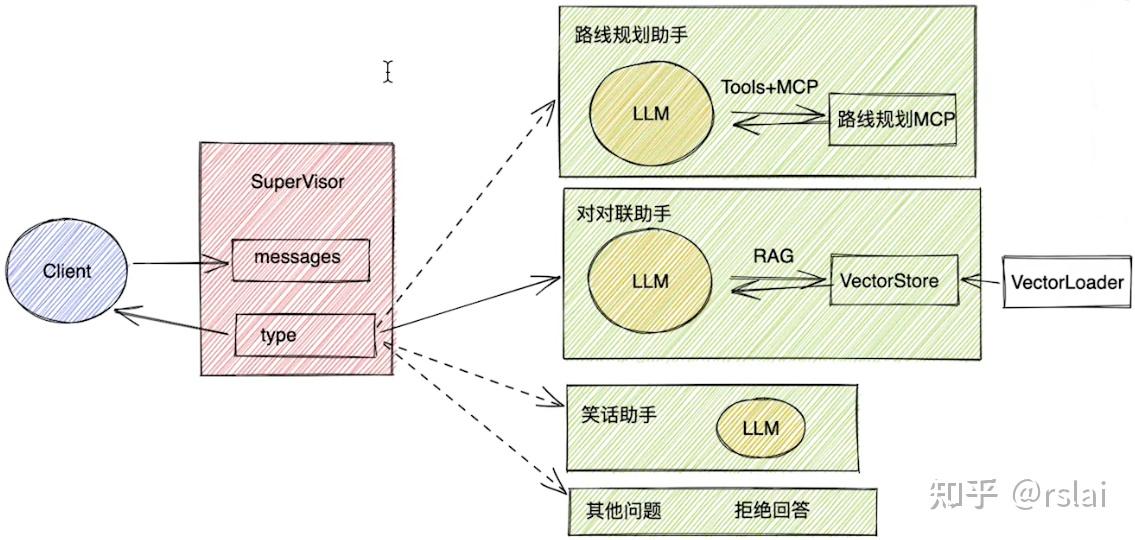

二、实现一个简单的多智能体

• 首先，通过一个 SuperVisor 节点，对用户的输入进行分类，然后根据分类结果，选择不同的 Agent 节点进行处理；
• 接下来，每个 Agent 节点，都可以使用不同的工具进行处理，最后将处理结果汇总，再返回给 SuperVisor 节点；
• 最后，SuperVisor 节点再将结果返回给用户。

三、完成多智能体交互（不包含智能体中具体功能）

1、新建一个目录 multi_agent

2、创建文件 director.py ，并添加如下代码：

import osfrom dotenv import load_dotenv
from operator import add
from tkinter import END
from typing import Annotated, TypedDict
from IPython.display import Image, displayfrom langchain_core.messages import AnyMessage
from langchain.schema import HumanMessage
from langgraph.checkpoint.memory import InMemorySaver
from langgraph.config import get_stream_writer
from langgraph.graph import StateGraph
from langgraph.constants import START, END
from langchain_openai import ChatOpenAIload_dotenv()
api_key = os.getenv("API_KEY", "")
base_url = os.getenv("BASE_URL", "")
llm = ChatOpenAI(model="deepseek-chat",openai_api_key=api_key,openai_api_base=base_url,temperature=0.85,max_tokens=8000
)nodes = ["supervisor", "travel", "joke", "couplet", "other"]# 配置状态
class State(TypedDict):messages: Annotated[list[AnyMessage], add]type: str# 监督（仲裁）节点
def supervisor_node(state: State):print(">>> supervisor_node")writer = get_stream_writer()writer({"node": ">>> supervisor_node"})# 根据用户的问题，对问题进行分类。分类结果保存到 state.type 中sys_prompt = """你是一个专业的客服助手，负责对用户的问题进行分类，并将任务分给其他的 Agent 执行。如果用户的问题是和旅游路线规划相关的，那就返回 travel。如果用户的问题是希望讲一个笑话，那就返回 joke。如果用户的问题是希望对一个对联，那就返回 couplet。如果是其他的问题，返回 other。除了这几个选项外，不要返回任何其他的内容。"""prompts = [{"role": "system", "content": sys_prompt},{"role": "user", "content": state["messages"][0]}]# 如果已经有 type 属性，表示问题已经由节点处理完成，就可以直接返回了if "type" in state:writer({"supervisor_step": f"已获得 {state['type']} 智能体处理结果"})return {"type": END}else:response = llm.invoke(prompts)typeRes = response.contentwriter({"supervisor_step": f"问题分类结果：{typeRes}"})if typeRes in nodes:return {"type": typeRes}else:raise ValueError("type is not in (travel, joke, couplet, other)")return {}# 旅游路线规划节点
def travel_node(state: State):print(">>> travel_node")writer = get_stream_writer()writer({"node": ">>> travel_node"})return {"messages": [HumanMessage(content="travel_node")], "type": "travel"}# 笑话节点
def joke_node(state: State):print(">>> joke_node")writer = get_stream_writer()writer({"node": ">>> joke_node"})return {"messages": [HumanMessage(content="joke_node")], "type": "joke"}# 对联节点
def couplet_node(state: State):print(">>> couplet_node")writer = get_stream_writer()writer({"node": ">>> couplet_node"})return {"messages": [HumanMessage(content="couplet_node")], "type": "couplet"}# 其他节点
def other_node(state: State):print(">>> other_node")writer = get_stream_writer()writer({"node": ">>> other_node"})return {"messages": [HumanMessage(content="我暂时无法回答这个问题")], "type": "other"}# 条件路由
def routing_func(state: State):if state["type"] == "travel":return "travel_node"elif state["type"] == "joke":return "joke_node"elif state["type"] == "couplet":return "couplet_node"elif state["type"] == END:return ENDelse:return "other_node"# 构建图
builder = StateGraph(State)
# 添加节点
builder.add_node("supervisor_node", supervisor_node)
builder.add_node("travel_node", travel_node)
builder.add_node("joke_node", joke_node)
builder.add_node("couplet_node", couplet_node)
builder.add_node("other_node", other_node)
# 添加边
builder.add_edge(START, "supervisor_node")
builder.add_conditional_edges("supervisor_node", routing_func, ["travel_node", "joke_node", "couplet_node", "other_node", END])
builder.add_edge("travel_node", "supervisor_node")
builder.add_edge("joke_node", "supervisor_node")
builder.add_edge("couplet_node", "supervisor_node")
builder.add_edge("other_node", "supervisor_node")# 编译图
checkpointer = InMemorySaver()
graph = builder.compile(checkpointer=checkpointer)# 执行任务的测试代码
if __name__ == "__main__":config = {"configurable": {"thread_id": "1"}}# 执行任务 - 旅游路线规划for event in graph.stream({"messages": ["请帮我规划一条从天安门到颐和园的旅游路线"]}, config, stream_mode="custom"):print(event)# # 执行任务 - 笑话# for event in graph.stream({"messages": ["给我讲一个郭德纲的笑话"]}, config, stream_mode="custom"):#     print(event)# # 执行任务 - 对联# for event in graph.stream({"messages": ["请帮我对“你好”进行对联"]}, config, stream_mode="custom"):#     print(event)# # 执行任务 - 其他# res = graph.invoke({"messages": ["今天天气如何？"]}, config, stream_mode="values")# print(res["messages"][-1].content)# image_data = graph.get_graph().draw_mermaid_png()# with open("graph.png", "wb") as f:#     f.write(image_data)# display(Image(image_data))

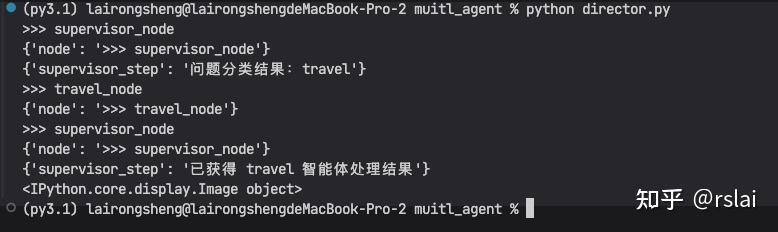

运行后如下图：

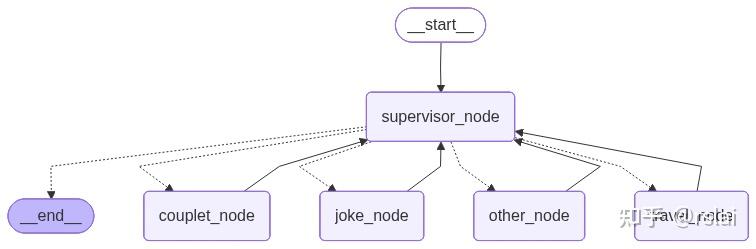

生成 graph 图后如下：

源代码：https://pan.baidu.com/s/1sSkzpoGivYnNOv52CuLpXA?pwd=dzn8 提取码: dzn8

四、实现笑话助手（调用大模型）

在刚才的代码中，找到 joke_node ，替换成如下代码：

# 笑话节点
def joke_node(state: State):print(">>> joke_node")writer = get_stream_writer()writer({"node": ">>> joke_node"})sys_prompt = "你是一个笑话大师，根据用户的问题，写一个不超过100个字的笑话。"prompts = [{"role": "system", "content": sys_prompt},{"role": "user", "content": state["messages"][0]}]response = llm.invoke(prompts)return {"messages": [AIMessage(content=response.content)], "type": "joke"}

第二将 stream_mode="custom" 改为 stream_mode="values"

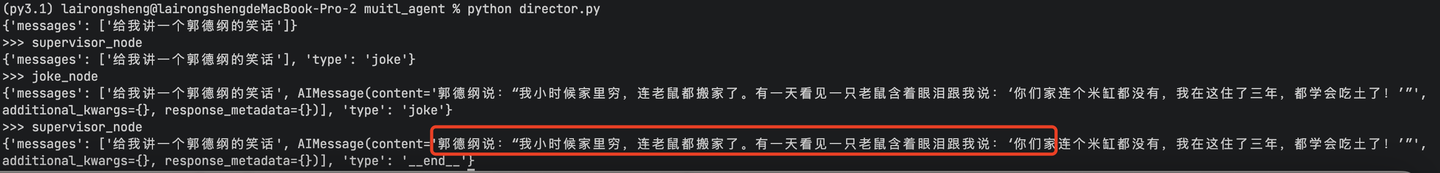

运行后结果如下：

源代码：https://pan.baidu.com/s/1lSDwCI-S_rn3yo8E4PMWLw?pwd=usix 提取码: usix

五、实现路线规划助手（调用MCP）

在刚才的代码中，找到 travel_node_async ，替换成如下代码：

# 异步的旅游路线规划节点
async def travel_node_async(state: State):print(">>> travel_node")writer = get_stream_writer()writer({"node": ">>> travel_node"})sys_prompt = "你是一个专业的旅行规划助手，根据用户的问题，生成一个旅游路线规划。请用中文回答，并返回一个不超过100个字的规划。"prompts = [{"role": "system", "content": sys_prompt},{"role": "user", "content": state["messages"][0]}]client = MultiServerMCPClient({"server": {"url": "http://127.0.0.1:3002/mcp_atlas", # 服务器地址，需要根据 MCP Server 配置修改 "transport": "streamable_http"}})tools = await client.get_tools()agent = create_react_agent(model=llm, tools=tools)# 使用异步调用response = await agent.ainvoke({"messages": prompts})for message in response["messages"]:print(message)writer({"travel_step": response["messages"][-1].content})return {"messages": [AIMessage(content=response["messages"][-1].content)], "type": "travel"}# 包装成同步函数供 LangGraph 使用
def travel_node(state: State):return asyncio.run(travel_node_async(state))

由于 MCP 是异步调用，所有增加了 travel_node_async 方法，然后在 travel_node 中包装成同步函数供 LangGraph 使用。

再找到 执行任务 - 旅游路线规划 将其修改为，如下代码：

    # # 执行任务 - 旅游路线规划# for event in graph.stream({"messages": ["请帮我规划一条从天安门到颐和园的旅游路线"]}, config, stream_mode="custom"):#     print(event)# 执行任务 - 其他res = graph.invoke({"messages": ["请帮我规划一条从天安门到颐和园的旅游路线"]}, config, stream_mode="values")print(res["messages"][-1].content)

使用如下命令启动 MCP server，mcp_server.py 代码在下面网盘中

python mcp_server.py

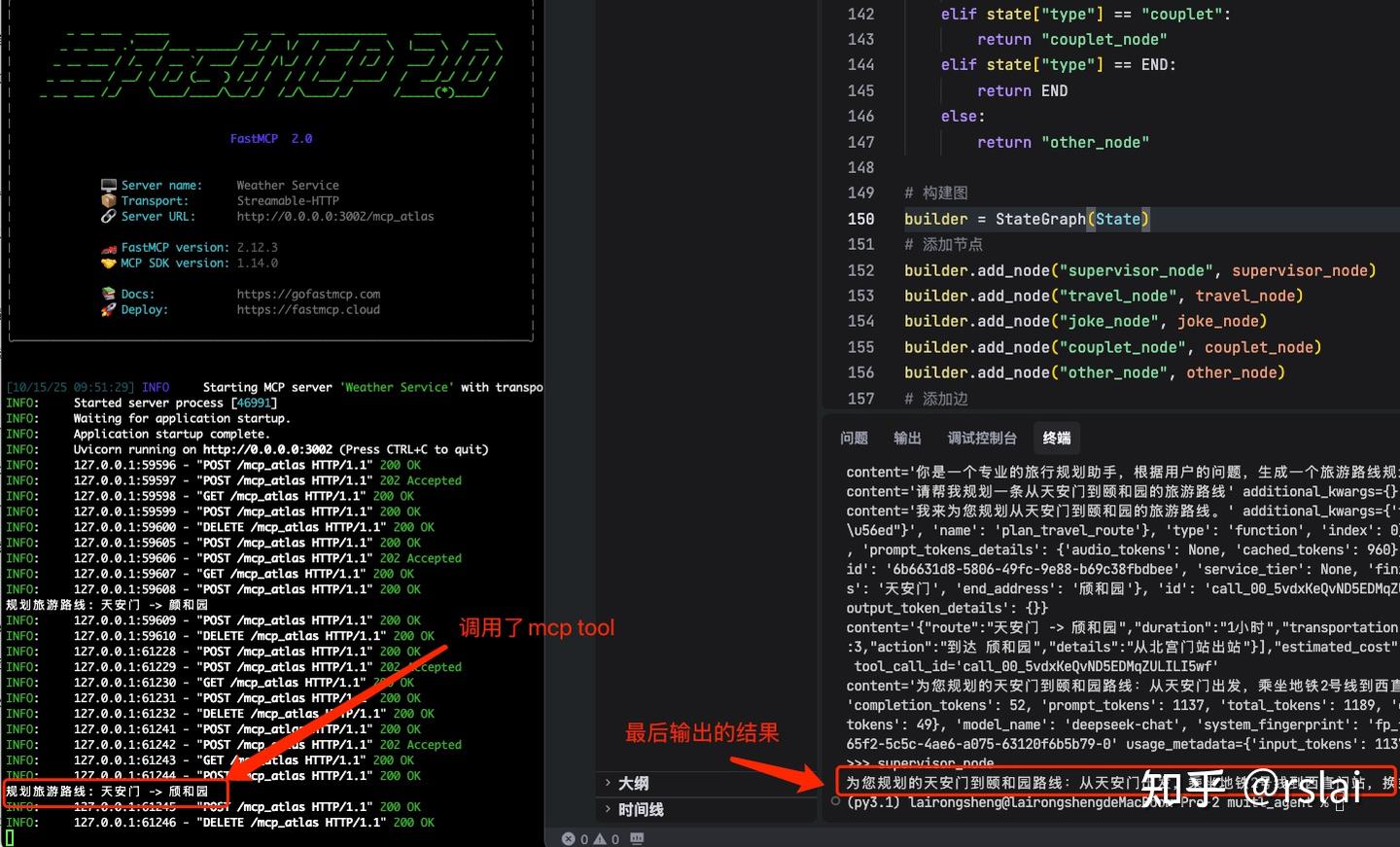

重新运行 python director.py 后结果如下：

源代码： https://pan.baidu.com/s/1dw5JA5fVbAyj4r3xf4AlgQ?pwd=wy83 提取码: wy83

六、实现对联助手（调用RAG）

RAG 业务逻辑，先去找一些参考资料，将其向量化后保存到向量数据库中。当用户提出问题时，先去向量数据库中找相关的条目，然后将找到的信息一起发给大语言模型，大语言模型参考这些找到的数据再给出相应的答案。

6.1、下载对联数据集

后续要用这个对联数据集来做知识库，后续会将其存入向量数据库。

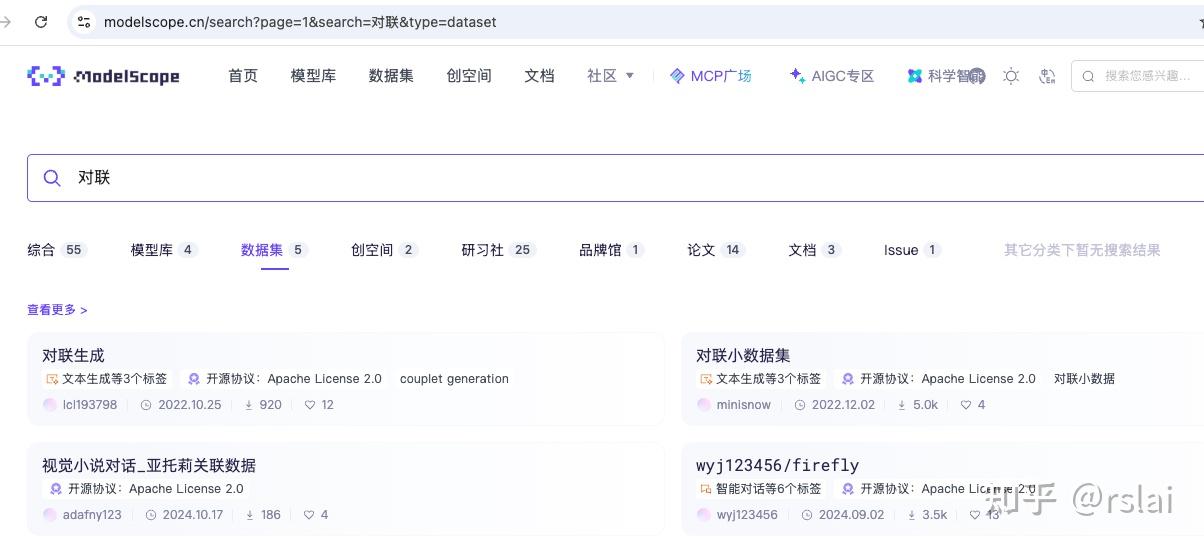

访问 https://modelscope.cn/ 搜索对联，如下图

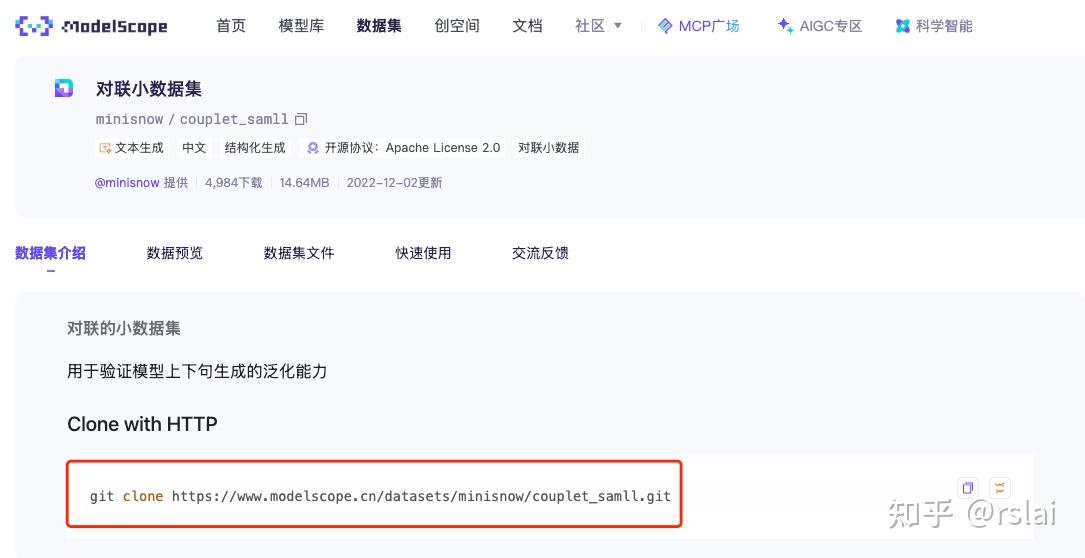

如下图，根据提示下载数据集

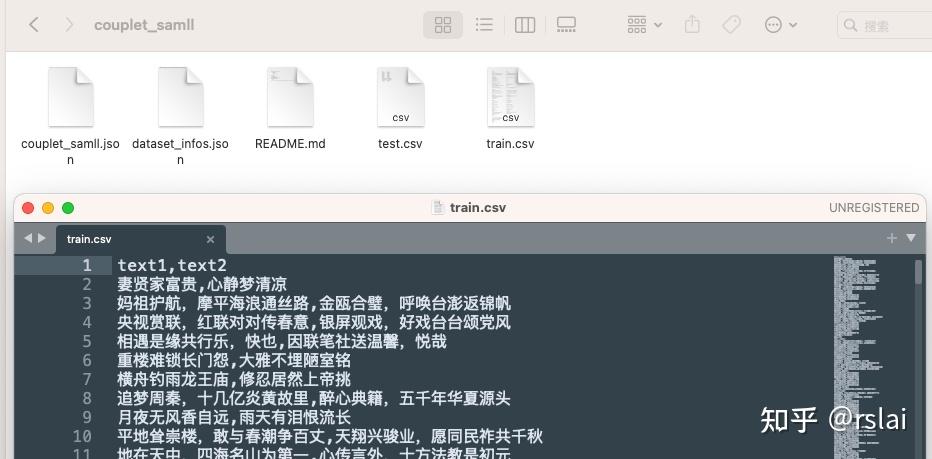

下载成功后，可以打开数据集文件（train.csv）看一下，内容如下。

在代码目录中创建 resource 目录，将刚才看的数据集文件 train.csv 复制到此目录中。

6.2、安装向量数据库

LangGraph 支持很多种向量数据库，这里为了简单安装的是 Redis 向量数据库。

docker 安装命令如下：（注意需要想方法上网）

docker run -p 6397:6397 redis/redis-stack-server:latest

安装成功后可以再安装一个 Redis 图形工具，例如：RDM

6.3、将数据集保存到向量数据库中

在 resource 目录中创建文件 couplet_loader.py ，并添加如下代码：

# 把对联数据保存到 Redis 向量数据库中import os
import redis
from langchain_community.embeddings import OllamaEmbeddings# 使用 OllamaEmbeddings
embedding_model = OllamaEmbeddings(model="bge-m3:latest",base_url="http://172.31.12.104:11434"  # 自定义服务器地址
)# 保存向量数据库
redis_url = "redis://localhost:6379"redis_client = redis.from_url(redis_url)
print(redis_client.ping()) # 测试连接 返回 True 表示连接成功from langchain_redis import RedisConfig, RedisVectorStore
config = RedisConfig(index_name="couplet",redis_url=redis_url,
)
vector_store = RedisVectorStore(embeddings=embedding_model, config=config)# 按行读取 train.csv 文件
lines = []
with open("../resource/train.csv", "r", encoding="utf-8") as file:for line in file:print(line)lines.append(line.strip())# 把 lines 中的文本添加到向量数据库中
vector_store.add_texts(lines)

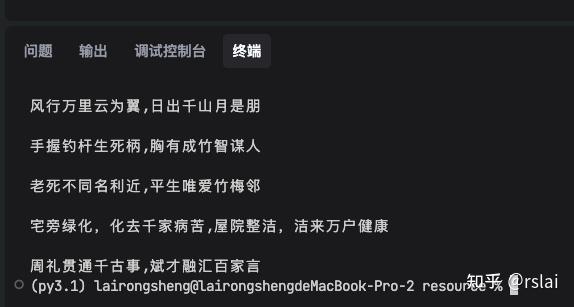

运行完成后，显示如下图：

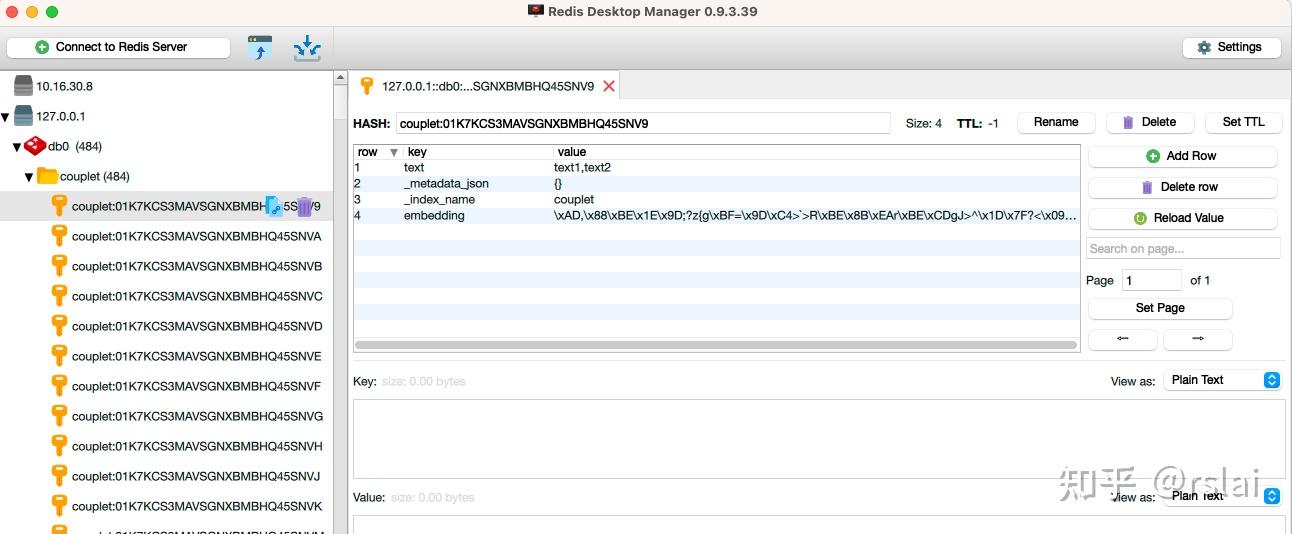

在 RDM 中查看，如下图：（由于这个数据集有14M，所以存入的时间较长多等下）

6.3、修改智能体代码

打开 director.py 文件，找到 couplet_node 替换成如下代码：

# 对联节点
def couplet_node(state: State):print(">>> couplet_node")writer = get_stream_writer()writer({"node": ">>> couplet_node"})# 用户输入的内容query = state["messages"][0]# 使用 OllamaEmbeddingsembedding_model = OllamaEmbeddings(model="bge-m3:latest",base_url="http://172.31.12.104:11434"  # 自定义服务器地址)# 保存向量数据库redis_url = "redis://localhost:6379"redis_client = redis.from_url(redis_url)print(redis_client.ping()) # 测试连接 返回 True 表示连接成功from langchain_redis import RedisConfig, RedisVectorStoreconfig = RedisConfig(index_name="couplet",redis_url=redis_url,)vector_store = RedisVectorStore(embeddings=embedding_model, config=config)# 从向量库中召回samples = []scored_results = vector_store.similarity_search_with_score(query, k=10)for doc, score in scored_results:samples.append(doc.page_content)# 构建提示词prompt_template = ChatPromptTemplate.from_messages([("system", f"""你是一个专业的对联大师，你的任务是根据用户给出的上联设计下联。回答时，可以参考下面的参考对联。参考对联：{samples}请用中文回答问题。"""),("user", "{text}")])prompts = prompt_template.invoke({"samples": samples, "text": query})writer({"couplet_step": prompts})response = llm.invoke(prompts)return {"messages": [AIMessage(content=response.content)], "type": "couplet"}

再找到 执行任务 - 对联 替换为如下代码：

    # # 执行任务 - 对联# for event in graph.stream({"messages": ["给我对一个对联，上联是: 金榜题名时"]}, config, stream_mode="custom"):#     print(event)# # 执行任务 - 对联res = graph.invoke({"messages": ["给我对一个对联，上联是: 金榜题名时"]}, config, stream_mode="values")print(res["messages"][-1].content)

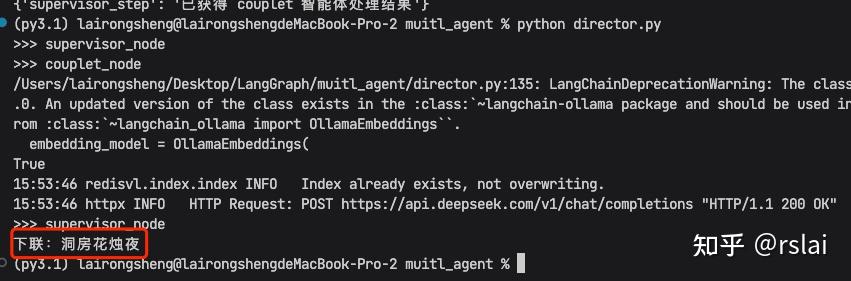

运行代码，如下图：

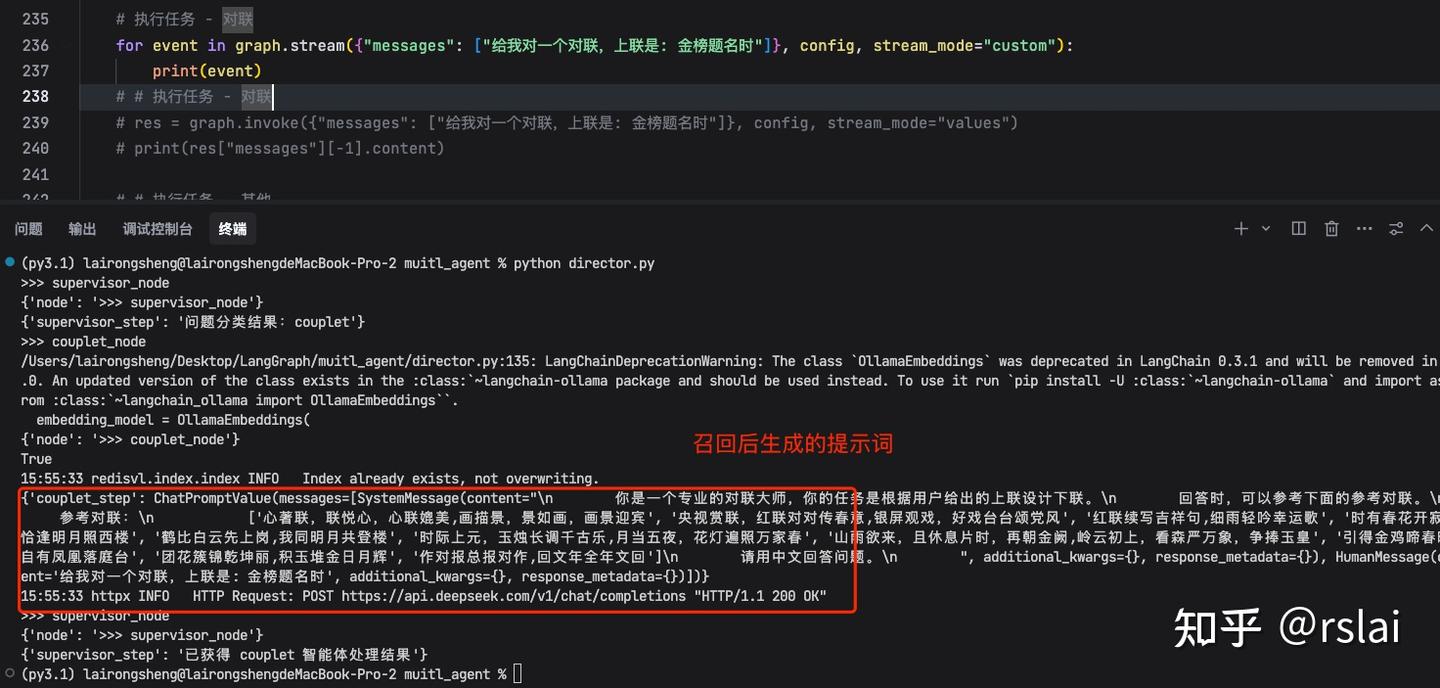

如果想看提示词和调用过程，将上面注释打开再将下面注释后重新运行，如下图：

源代码： https://pan.baidu.com/s/1edjggBDFzYWX9_eUk7R3cw?pwd=hq5b 提取码: hq5b

七、将以上多智能体封装成一个 service

创建 director_service.py 文件，添加如下代码：

import randomfrom director import graphconfig = {"configurable": {"thread_id": random.randint(1, 10000)}
}# query = "给我讲一个关于郭德纲的笑话"
query = "给我对一个对联，上联是: 金榜题名时"
res = graph.invoke({"messages": [query]}, config, stream_mode="values"
)
print(res["messages"][-1].content)

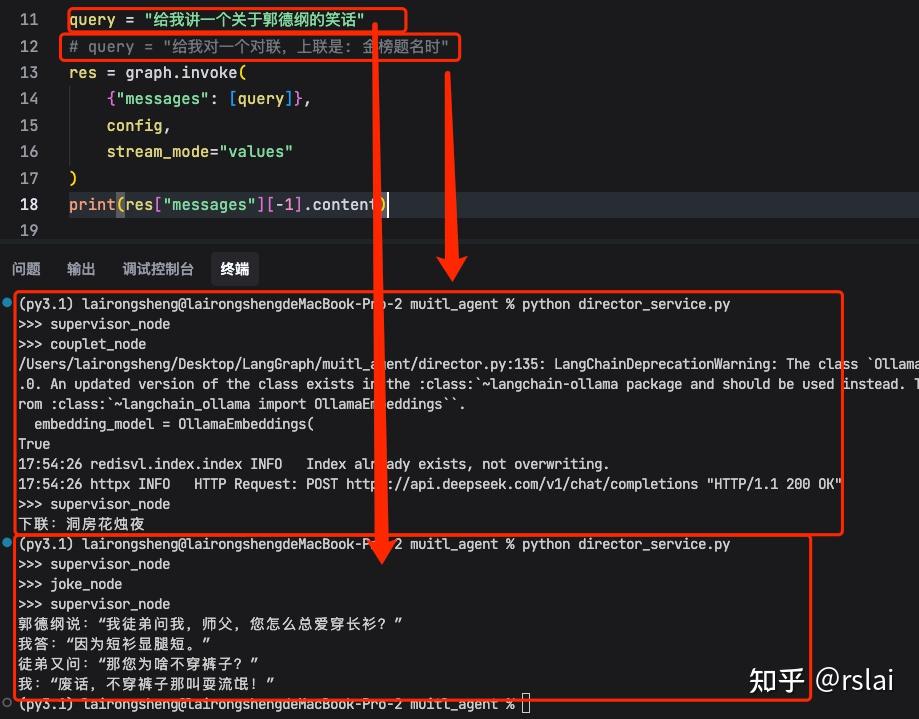

运行后如下图：

源代码：https://pan.baidu.com/s/1igxlJ8-vvS5dp56ZxYsj2g?pwd=6yi3 提取码: 6yi3

八、将以上多智能体封装成一个 web 页面

创建 director_fe.py 文件，添加如下代码：

# grdio 前端
import gradio as gr
import randomfrom director import graphdef process_input(text):config = {"configurable": {"thread_id": random.randint(1, 10000)}}result = graph.invoke({"messages": [text]}, config, stream_mode="values")return result["messages"][-1].contentwith gr.Blocks() as demo:gr.Markdown("# LangGraph Multi-Agent")with gr.Row():with gr.Column():gr.Markdown("## 可以问路线规划，对对联，讲笑话，快来试试吧。")input_text = gr.Textbox(label="问题*", placeholder="请输入你的问题", value="讲一个关于郭德纲的笑话")btn_start = gr.Button("Start", variant="primary")with gr.Column():output_text = gr.Textbox(label="Output")btn_start.click(fn=process_input, inputs=[input_text], outputs=[output_text])demo.launch()

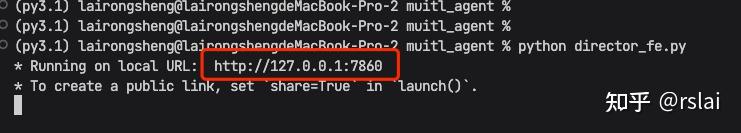

运行成功后，如下图：

浏览器中访问，上图地址。

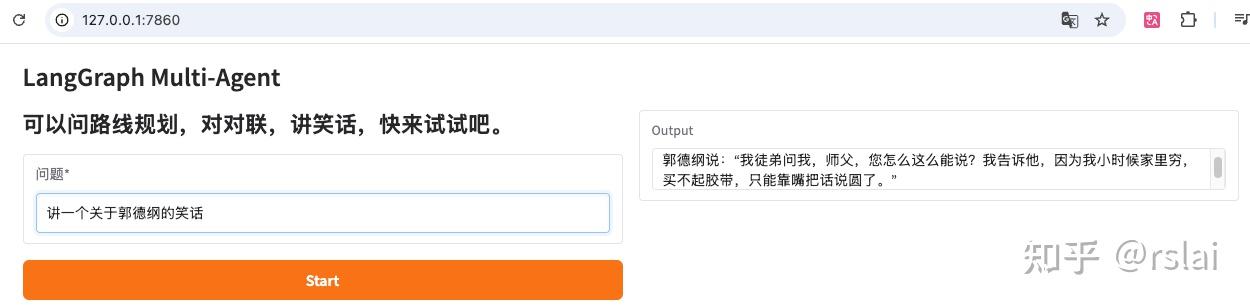

输入问题后，点击 start 按钮，如下图：

源代码：https://pan.baidu.com/s/1G9ZdxOQbi0rFZN-BYF5vXw?pwd=9xwg 提取码: 9xwg
