关于本教程

本教程基于：基于stun穿透工具LUCKY，使BT客户端绿灯、开放TCP端口的办法（进化版）
在该教程中实现了使用 路由器/光猫 的端口转发功能处理流量
其效率更高且可以使BT客户端正确的显示其他连入用户的IP地址

但是其使用的是静态的端口转发/映射规则在stun穿透端口发生变化后
需要手动修改转发规则 无法实现自动化

可以使用 UPnP 来替代 静态的端口转发规则
但是lucky内置的 UPnP 功能所添加的规则的内部端口和外部端口是相同的
而我们所需要的映射是内外端口不同的

尽管在 v2.5.3 版本中增加了 “自定义 UPnP/NAT-PMP内部端口” 的功能
但其内部端口号是静态的无法跟随外网端口变化

但好在 v2.5.1版本中 已经增加了 在STUN穿透变化时触发自定义脚本的功能
这为使用其他程序实现自动添加内外端口号不同的UPnP映射规则提供了极大的便利

lucky更新日志：链接
所以要实现 本教程中的效果 lucky版本要大于等于 2.5.1

在设置STUN穿透期间请不要开启任何形式的代理
其极有可能影响到STUN穿透

---

软件下载

Lucky
作者QQ群：602427029
GitHub 项目地址：链接
各发布地址：链接

还需要下载工具 UPnP Wizard
官网地址：链接
建议使用网盘下载 网盘：链接
官网下载版本需要安装网盘版解压即可使用

MiniUPnP Client
这是另一款UPnP工具 UPnP Wizard对一些设备的兼容性可能较差
如果其无法使用则需要改用此软件具体内容在后面的教程中会讲述
官方下载：链接 网盘下载：链接

---

网络环境检测和优化

尽管大部分stun穿透教程都会强调必须是全锥型NAT才能穿透
但这其实指的是最外面一层的运营商NAT 而大部分的运营商NAT都是全锥型的

不过现在的家庭网络环境中几乎都存在多层NAT 而NAT类型测试只能测出其“最差”的一层
其很可能显示为"端口受限（锥）型NAT" 这其实是由于 路由器/光猫上的NAT造成的

不过这并不会影响我们使用stun穿透 可以按照这篇教程进行网络优化
教程：网络环境检测和优化

优化到只剩一层运营商NAT和 和一层光猫/路由器 NAT
共两层NAT 且NAT类型检查结果不为对称型即可进行穿透

---

设置方法

BT客户端设置

关闭 BT软件中的UPnP映射功能 防止其影响自定义规则的添加
BC 在 选项>网络连接>端口映射 取消勾选 “添加UPNP端口映射”

qb在 选项>连接 取消勾选 “使用我的路由器的UPnP/NAT-PMP端口转发”

确保路由器/光猫上的UPnP功能已经打开

Lucky和 UPnP Wizard

建议把文件名改短一些 比如将 lucky_2.6.2_Windows_x86_64 改为 lucky_2.6.2
文件路径过长会对接下来的设置造成麻烦

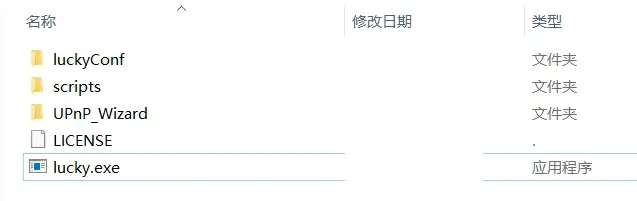

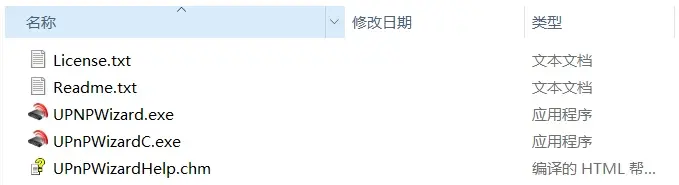

同时下载解压 UPnP Wizard 建议与lucky放在一起

来到 UPnP_Wizard 目录 打开 UPNPWizard.exe 后面没有C
应该可以看到这样的窗口

可以看到本地IP地址 UPnP设备名和地址以及一些映射规则
这些说明光猫/路由器上的 UPnP功能已经打开

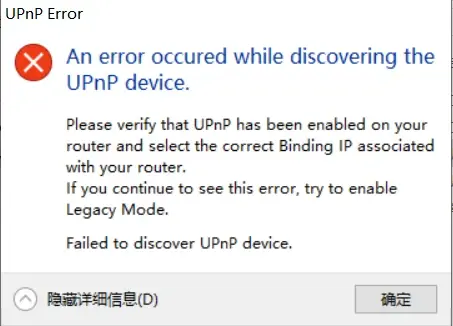

若弹出 下面这个窗口说明 路由器/光猫上的 UPnP功能没有开启

UPnP_Wizard对一些设备的兼容性较差 如果打开路由器/光猫上的 UPnP 功能后
依然会看到此错误提示请尝试换用 MiniUPnP Client 其配置方法在后面会讲

---

杀毒软件误报

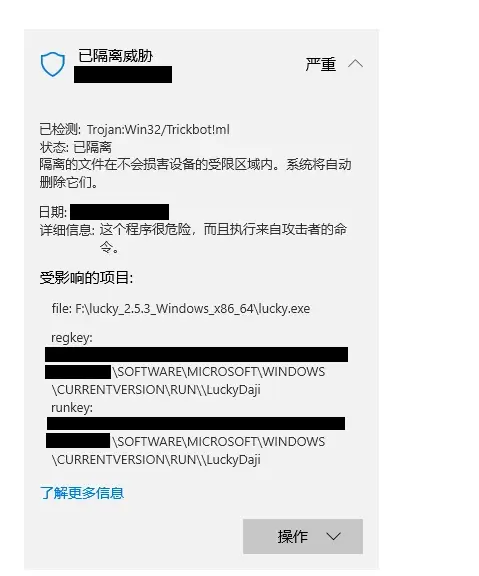

lucky触发自定义脚本的行为可能会被一些杀毒软件误判（主要是Windows defender）
建议提前将lucky加为信任或者排除

LUCKY上的设置

双击运行 lucky.exe任务栏会出现一个图标

右键这个图标 弹出菜单 选择打开 lucky 后台
这里也可以设置 开机启动

弹出浏览器 显示lucky 登录界面
使用默认的账户和密码登录 均为 666

点开左侧的STUN内网穿透

点击 添加穿透规则 并参照图中的方式填写

自定义脚本内容如下 部分参数按照实际情况修改

实际目录\UPnPWizardC.exe -remove -extport 穿透通道监听端口 -protocol 穿透类型 -legacy
实际目录\sleep1s.vbs
实际目录\UPnPWizardC.exe -add "rule name" -ip default -intport ${port} -extport 穿透通道监听端口 -protocol 穿透类型 -lease 0

使用的是UPnPWizardC.exe 后面有个C
实际目录为UPnPWizardC.exe和sleep1s.vbs的实际存放的目录
rule name 换成你喜欢的名字 但不要使用中文 "" 要保留（英文状态下的双引号）

创建 sleep1s.vbs 脚本 新建文本文档并写入下列内容 其表示等待1000毫秒即一秒
写好后命名为sleep1s 扩展名改为.vbs
原先使用的是timeout命令但是效果不佳故改用vbs脚本

WScript.sleep 1000

如果目录中有空格的话要用 英文引号 "" 引起来 不然无法运行
目录中不能有中文不然会报错
C:\abc\d e f\ （错误） C:\abc\"d e f"\ （正确）

• 第一条命令用于移除之前的映射规则
• 第二条命令表示延迟1秒
• 第三条命令用于添加映射规则（各参数详见UPnPWizard的帮助文件）

在大部分情况下其实可以直接添加新规则无需移除旧的映射规则
新的映射规则会直接覆盖旧的映射规则

但是一些路由器/光猫上的UPnP功能可能不能正确处理覆盖操作
所以先移除旧规则再添加新规则会更加保险

示例

为比特彗星设置 stun 端口映射

• 穿透类型：IPv4-TCP
• 穿透通道监听端口：6000
• UPnP规则名称：BC-TCP
• UPnP_Wizard 程序路径：C:\UPnP_Wizard\

C:\UPnP_Wizard\UPnPWizardC.exe -remove -extport 6000 -protocol TCP -legacy
C:\sleep1s.vbs
C:\UPnP_Wizard\UPnPWizardC.exe -add "BC-TCP" -ip default -intport ${port} -extport 6000 -protocol TCP -lease 0

(这里的图是旧的 还在使用timeout命令)

使用 MiniUPnP Client 的配置方法

检查 UPnP是否启

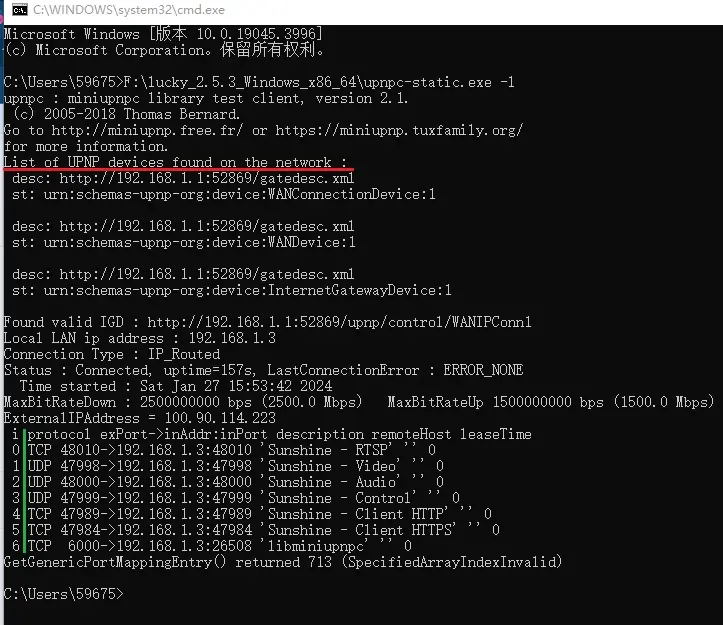

解压文件 运行其中的 UPnP查询.bat 查看输出内容
或者使用 upnpc-static.exe -i -l 也是一样的

应该可以显示出"List of UPNP devices found on the network "
或者UPNP映射规则列表即可 规则数量可能会有所不同 说明UPNP已经启用
使用 MiniUPnP 应该不太会遇到兼容问题

如果仍然显示 “No IGD UPnP Device found on the network !”
请再次检查 光猫/路由器上的UPnP功能是否开启

编辑命令

实际目录\MiniUPnP_Client\upnpc-static.exe -i -d 穿透通道监听端口 穿透类型
实际目录\sleep1s.vbs
实际目录\MiniUPnP_Client\upnpc-static.exe -i -e "rule name" -a @ ${port} 穿透通道监听端口 穿透类型

注意事项和其他信息和之前配置UPnPWizardC.exe时一样

示例

C:\MiniUPnP_Client\upnpc-static.exe -i -d 6000 TCP
C:\sleep1s.vbs
C:\MiniUPnP_Client\upnpc-static.exe -i -e "BC-TCP" -a @ ${port} 6000 TCP

检查配置效果

填写完成后保存一下 打开穿透开关
查看是否能成功获取到外网地址和端口
同时 打开 UPNPWizard.exe 或 upnpc-static.exe
刷新一下 看看映射规则是否已经添加 刷新按钮在左上角

如果无法获取到外网端口
请按照 上文链接中的教程继续优化网络环境
如果端口获取成功但 UPnP添加失败 请查看穿透规则日志（在开关后面）

---

脚本运行错误原因排查

使用UPnPWizardC.exe

首次添加时用于删除旧端口的命令会报错 这是正常的
主要看 下一行显示是否添加成功

添加成功过一次后 下一次移除端口的命令就可以正常工作了

使用MiniUPnP

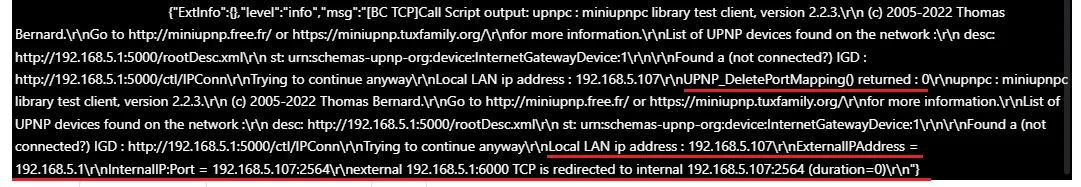

MiniUPnP输出日志和UPnP_Wizard不太一样
删除端口时会返回 UPNP_DeletePortMapping() returned : 0 规则创建成功后会返回规则的详细信息

如果有 返回类似 Call Script error: exit status 1 这样的错误
建议检查一下填写UPnPWizardC.exe或MiniUPnP的路径是否正确
复制命令手动在命令提示符窗口中执行看看能不能成功

---

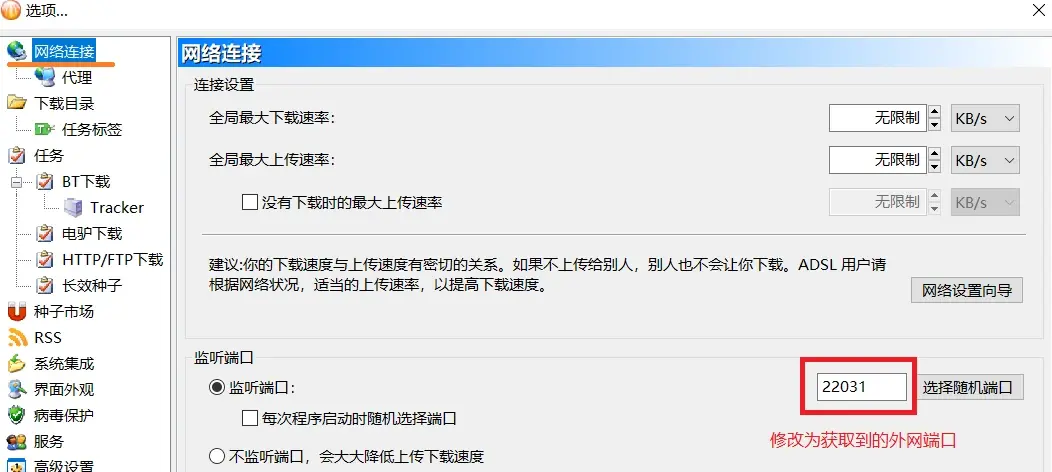

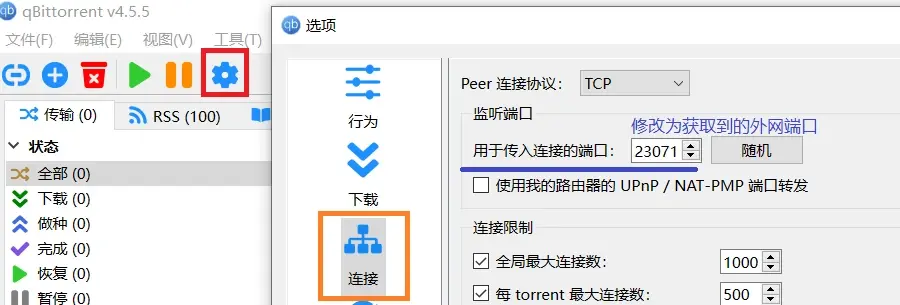

修改BT软件监听端口

在成功获取外网端口和地址获取以及正确添加UPnP规则后
就可以设置BT软件中的监听端口为获取到的外网端口

检查最终效果

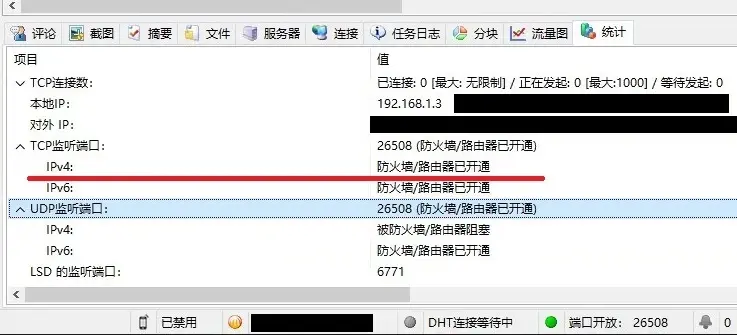

BC在设置新端口后会自动从新检测端口 如果设置都 重新检测完成后就能获得绿灯

qb没有主动端口检测功能
只有在被动接受外部发起的连接后 状态栏才会显示 联机
我们可以使用在线的端口扫描工具 链接：链接

输入 穿透获取到的IP和端口 点击检查
显示 成功 连接到XXX表明穿透成功 同时qb的状态栏中会显示 联机

高版本显示为地球

低版本则是插头

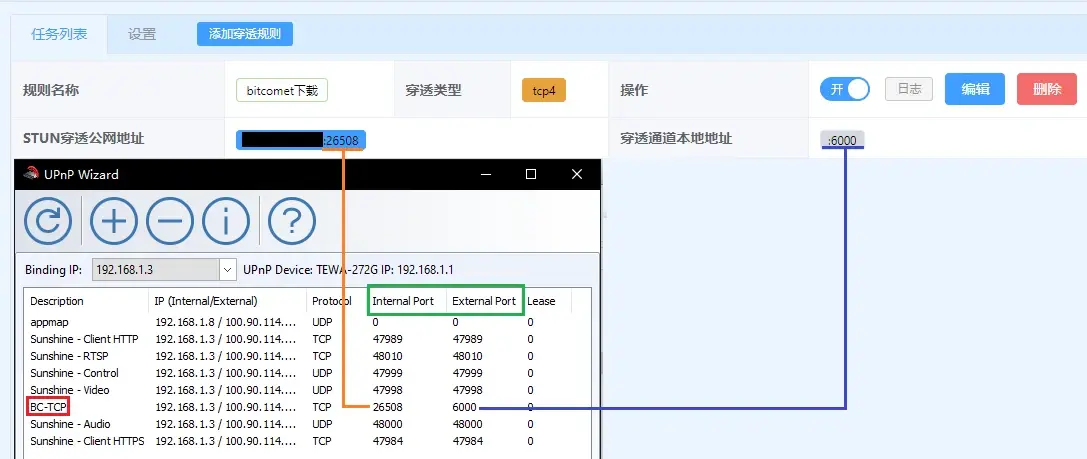

至此我们就成功的实现了 自动添加内外端口号不同的映射规则
之后每当stun穿透发生变化后 都会自动更新UPnP映射规则
不过我们还需要手动修改BT软件的监听端口
