前言

NCCL作为当下最为主流的GPU通信库，它的很多系统设计被后续工作（如DeepEP）采纳，NCCL本身也已经成为了行业内的标杆。作为一名网络领域的研究人员，很有必要对NCCL的内部原理进行深入分析和研究。不过，本人尝试过直接阅读NCCL的源码，确实很难以理解，尤其是难以让人对整个NCCL的设计框架有一个完整的概念。好在今年7月份，Nvidia官方发表了一篇分析NCCL的论文，里面对NCCL的设计进行了系统性介绍。基于避重就轻(?)的原则，我们今天就来一起读一下NCCL的这篇论文，学习一下其中关键的设计要点。

注：

• NCCL的这篇论文写的其实非常清晰而且简单，对于追求原汁原味的读者，建议直接阅读原文：Demystifying NCCL: An In-depth Analysis of GPU Communication Protocols and Algorithms。本文主要是对原文的摘抄+翻译+个人理解。有些细节一些地方可能会参考NCCL的官方文档。
• 本文尽量不涉及对NCCL底层代码实现的探讨，在部分地方可能会引用一些具体代码。本文参考了nccl_KIDGINBROOK的博客-CSDN博客。

概述

NCCL API

• 作为一个集合通信库，NCCL的通信操作发生在多个通信成员（communicator）之间。每个communicator对应一个GPU。所有communicator需要先进行初始化并指定其使用的GPU，才能进行通信。

• NCCL通信成员的初始化分为四种情况：

  • 单进程&单线程对应多GPU

    这种情况下，单进程只需要使用ncclCommInitAll就可以初始化所有的GPU，为每个GPU都创建一个communicator，如下面这个例子：

    ncclComm_t comms[4];
    int devs[4] = { 0, 1, 2, 3 };
    ncclCommInitAll(comms, 4, devs);


  • 多进程/线程，每个进程/线程对应一个GPU

    这种情况下，所有进程/线程需要先确定一个全局唯一个UniqueId（通过其他方式进行通信，比如MPI），然后分别调用ncclCommInitRank来初始化各自的GPU。例子如下：

    ncclUniqueId id;
    if (myRank == 0) ncclGetUniqueId(&id);
    MPI_Bcast(&id, sizeof(id), MPI_BYTE, 0, MPI_COMM_WORLD);
    ncclComm_t comm;
    ncclCommInitRank(&comm, nRanks, id, myRank);


  • 多进程/线程，每个进程/线程对应多个GPU

    同样地，可以把上面两种情况结合一下。有多个进程/线程，每个进程/线程对应多个communitor（GPU），例子如下。

    for (int i=0; i<ngpus; i++) {cudaSetDevice(devs[i]);ncclCommInitRank(comms+i, ngpus*nRanks, id, myRank*ngpus+i);
    }


  • 单个GPU多个communicator

    最后，也可以让一个GPU对应多个communicator。这些communicator应属于不同的通信组，对应不同的UniqueId。

    CUDACHECK(cudaSetDevice(localRank));
    for (int i = 0; i < commNum; ++i) {if (myRank == 0) ncclGetUniqueId(&id);MPICHECK(MPI_Bcast((void *)&id, sizeof(id), MPI_BYTE, 0, MPI_COMM_WORLD));NCCLCHECK(ncclCommInitRank(&blockingComms[i], nRanks, id, myRank));
    }


• 通信操作

  NCCL支持多种集合通信操作（collective communication），包括ncclAllReduce, ncclBroadcast, ncclReduce, ncclAllGather和ncclReduceScatter。NCCL还支持点对点的通信（Point-to-point communication）。至于这些操作的具体含义，以及其他的操作，这里不做赘述，详见官方文档。

  例子：

  ncclAllReduce(sendbuff, recvbuff, count, datatype, op, comm, stream);


  上述指令会将该操作加入到操作流中，在这之后，可以通过cudaStreamSynchronize指令来等待任务结束。

• 分组操作

  NCCL支持将操作分组从而减少多次调用NCCL的开销。具体做法是用ncclGroupStart和ncclGroupEnd将多个操作包起来。在执行ncclGroupStart之后，中间的通信操作会被阻塞住；直到ncclGroupEnd被调用时，这些操作才会真正的被执行。

多GPU管理

NCCL提供了3种调用GPU的方式，这三种方式各有优劣：

• 每个进程一个GPU

  这种方式的优点是隔离性，便于进程管理。可以根据每个GPU对应的NUMA节点来决定每个进程被调度到哪个CPU上执行。每个进程有独立的地址空间。

• 单进程多线程，每个线程一个GPU

  这种方式的优点是便于进程内共享内存，因为进程内的线程地址空间是相同的。这样便于在多个GPU之间进行直接内存访问，从而避免内存拷贝的开销。

• 单线程多个GPU

  这种方式的有点是简单，便于开发和调试；缺点是单线程缺少并发性，可能影响效率。

数据传输

注：本段的介绍顺序与NCCL原论文略有不同。本文希望尽可能从一个自顶向下的顺序去讲述整个通信过程。

通信通道

NCCL将通信路径分为多个通道（channel）。每一个channel负责不相交的数据传输，使用独立的硬件资源（包括GPU的流处理器SM和RDMA的QP）。多个channel的使用可以将传输任务平均的分配到多个硬件资源上，有助于提高系统的资源利用率。

对于小消息而言，使用多个channel可能导致每个channel传输的消息过小，从而影响网络的传输效率。因此对于小消息，NCCL会降低使用的channel数量。代码详见enqueue.cc。

在初始化communicator时，NCCL会创建一些初始的channel结构。在执行集合通信操作时，NCCL会根据操作算法、大小、网络带宽等信息自动决定每个操作使用多少个channel。

对于ncclGroupStart和ncclGroupEnd之间的操作，NCCL会尽可能将操作分配到不同的channel上，从而提高操作间的并行性。

通信层

NCCL将通信分为节点内通信（intra-node）和节点间通信（inter-node）两种情况。每种情况有不同的传输策略。这些情况的特点如下图所示：

节点内通信

上图展示了NCCL的节点内通信策略。NCCL的节点内通信主要使用了NVIDIA的GPUDirect Peer-to-Peer (P2P)技术，允许GPU之间直接访问内存，无需CPU参与。

• 当GPU之间通过NVLink互联时，NCCL实现基于NVLink的GPUDirect P2P通信。当没有NVLink时，NCCL实现基于PCIe的GPUDirect P2P通信，这种方式依然要优于基于CPU的cudaMemcpy。

• 当多个communicator属于同一个进程时，NCCL额外支持一种P2P_DIRECT的优化。由于进程内的地址空间相同，GPU之间无需使用进程间通信（IPC）的结构。另外，GPU之间通信也无需经过一个中间的缓冲（图中的intermediate FIFO buffer），而是可以使用directSend和directRecv直接将数据从sendBuff传输到recvBuff。

  注意：GPUDirect P2P和P2P_DIRECT这两个名字有点像，但实际上是不同的东西。GPUDirect P2P是GPU的功能，核心在于绕过CPU；而P2P_DIRECT指直接访问地址空间，从而实现零拷贝。P2P_DIRECT是基于GPUDirect P2P之上的。

• 当GPU不支持GPUDirect P2P时，NCCL还支持通过主机共享内存（Shared Memory，SHM）的通信。在SHM模式下，一个GPU的控制进程（CPU）负责将数据写入到一块共享的内存区域，而另一个GPU的控制进程负责从共享区域读入数据。

• 最后，NCCL还支持使用网卡（NIC）进行节点内GPU之间的数据传输。这种方式可以更充分的利用PCIe带宽，避免CPU成为瓶颈。前提是网卡支持GPUDirect RDMA。

节点间通信

上图展示了NCCL的节点间通信。NCCL主要支持两种节点间通信模式：使用TCP socker或者Infiniband (IB) verbs。

1. 若网络不支持RDMA，NCCL使用TCP socket通信。在这种模式下，intermediate buffer位于主机内存中（CUDA pinned host memory）。发送端CPU将数据从GPU拷贝到主机上的buffer，再用socket发到接收端的buffer中。接收端收到数据后将其拷贝到GPU。使用主机内存会导致PCIe开销。发送端和接收端遵循一个rendezvous protocol，即它们需要先实现同步确定intermediate buffer中有足够的空间，然后才会进行实际的数据传输。

2. 若网络支持RDMA（Infiniband或RoCE），NCCL会使用IB进行通信。与TCP socket相同的是，IB依然要使用intermediate buffer进行数据传输，但buffer的位置取决于硬件因素。

   若网卡无法直接访问GPU内存，则intermediate buffer位于主机内存中。发送端GPU将数据拷贝到这块内存中，然后CPU的一个代理线程（proxy thread，每个rank一个proxy thread）发起RDMA write请求将数据发送到远端节点中。在接收端，代理线程将数据从主机内存拷贝到GPU内存中。

   若网卡支持GPUDirect RDMA，则intermediate buffer位于GPU内存中。网卡直接从GPU中读写数据，从而避免了对主机内存的访问。

   注：到目前为止，NCCL尚不支持GPU直接发起RDMA请求（GDA）。因此依然需要使用CPU代理线程发起RDMA请求。

   • 一个communicator对每个远端节点和远端网卡建立多个channel（就是上文里的那个channel，默认为``p2pnChannels`=2个，详见paths.cc），负责这个与这个远端网卡对应的所有GPU进行通信，每个channel维护独立的QP。在创建任务时，数据被分块给不同的channel，一起被放入proxy的任务列表中。在执行任务时，proxy轮训这些来自不同channel的任务。这种多channel的连接可以提升多QP的并发性，提高网络利用率。

   • 在一个channel中，一个communicator对每个远端的rank（GPU）都建立两个RDMA RC QP。

     • 一个正向的QP负责发送数据。proxy会发起一个或多个RDMA_WRITE请求将数据写入到对端。对于每一块（对应后文的chunk）数据的最后一个请求，proxy发送RDMA_WRITE_WITH_IMM用于通知发送结束。详见ncclIbIsend。

     • 一个反向的QP用于接受“clear-to-send”（CTS）消息。该消息携带远端的buffer地址、rkey、以及fifo队尾指针等信息，用于告知发送端：远端可以接受数据了。

       具体地，在RDMA建链时，发送端会将本地的一个fifo队列的内存地址告知接收端。接收端在post recv之后，用RDMA_WRITE向发送端的fifo数组中用写入CTS消息。详见ncclIbPostFifo。

     两个QP有助于将控制消息和数据消息隔离开，降低控制消息的head-of-line延迟。

   • 特别地，在GPUDirect RDMA下，每次接收端recv接收数据时，都需要执行一下flush操作。这是因为当网卡产生CQE到CPU时，数据不一定已经写入到GPU。具体地，在CPU轮训CQ，收到之前所有post recv的CQE后（调用ncclIbTest），会向一个特殊的本地loopback QP发起一个RDMA_READ请求（调用ncclIbFlush）。这个READ请求的完成标志着之前所有的PCIe WRITE都已经完成，这样就保证了数据已经到达GPU。详见recvProxyProgress。

3. 虽然论文中没有提及，但现版本的NCCL是支持零拷贝（zero-copy）的。即不使用intermediate buffer，直接将数据写入到远端GPU的output buffer中。详见User Buffer Registration。

底层通信协议

NCCL支持三种通信协议：Simple, LL (low latency)和LL128。下表展示了三者各自的特点。

• Simple

  Simple协议适用于大消息，用于最大化带宽利用率。上文提到的数据切块，flush就是针对simple协议的。

• LL

  LL适用于小消息，用于优化延迟而非带宽利用率。LL的每个消息是一个8-byte的RDMA ATOMIC，包含4-byte的数据和4-byte的flag。LL的intermediate buffer必须位于主机内存，CPU轮训flag从而得知数据是否传输完成。（因为CPU轮训GPU内存非常慢，所以用主机内存。）

• LL128

  LL128在带宽利用率和延迟之间进行了trade-off。LL128发送128-byte的RDMA WRITE，包括120-byte的数据和8-byte的flag，使得带宽利用率约为95%。在发送数据时，LL128依旧仿照Simple对一整块的数据进行发送。

  LL128在NVLink上表现良好。不过LL128依赖于传输设备支持128-byte的原子写，可能不适用于某些PCIe设备。

集合通信算法

集合通信算法是NCCL的核心。NCCL将每个集合通信算法拆分为若干个底层的通信原语，并分配到多个并行的channel上。算法的选择取决于网络拓扑（ring或者tree）。

算法和协议支持

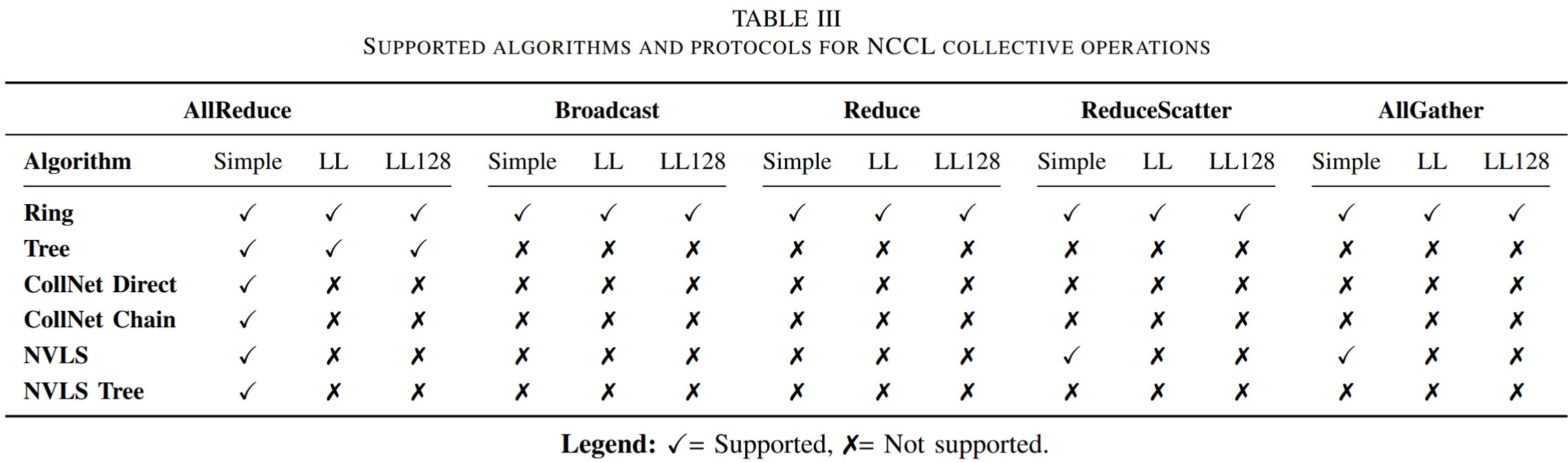

上图展示了NCCL的不同算法和协议之间的支持关系。其中CollNet需要网络交换机支持在网计算（如NVIDIA SHARP），NVLS需要NVLink Switch（NVSwitch）。本文不涉及CollNet和NVLS的具体实现。

通信原语

NCCL将上层的通信算法拆分为底层的通信原语（primitives）。常见的原语包括send, recv, recvReduceSend, recvCopySend, recvReduceCopySend，以及它们的direct版本（对应前文提到的P2P_DIRECT）。这些原语的意义跟它们的名字相同。例如，recvReduceCopySend表示GPU先从上一个远端GPU接受数据，将数据与本地的数据进行reduce，再将结果拷贝到输出buffer中，最后发送给下一个远端GPU。

迭代执行模型

NCCL对数据进行不同层次的分块，用于不同粒度的并行。

1. NCCL将数据切分为若干连续的段，分配给不同的channel，不同channel并行处理数据。

2. 每一个channel有一个固定大小的buffer。若一个channel的数据长度超过了它的buffer大小，则将数据切分为多个外层循环（outer loop iteration），每个iteration处理一个buffer的数据。channel迭代执行每个iteration。

3. channel的buffer被分为多个slot（通常为NCCL_STEP=8个）。在每个iteration中，数据被切分为多干个chunk，每个chunk对应buffer的一个slot（chunk循环使用这些slot）。每个slot/chunk独立的执行原语的不同阶段（比如recv+reduce+send）。多个chunk的好处是可以保证通信始终处于繁忙状态，提升通信带宽的利用率。

4. NCCL的最基本数据单元成为element。对于不含计算的操作（如ncclAllGather和ncclBroadcast），每个element是一个byte。对于含计算的操作（如ncclAllReduce, ncclReduceScatter, ncclReduce），每个element是一个用户指定的数据类型（如float）。

下图展示了NCCL中的数据切分方案。

执行模型对应GPU架构

接下来，我们看一下上面的执行模型是如何与GPU架构对应的。

1. Grid和Block结构

   一个NCCL kernel在启动时的grid维度为(nChannels, 1, 1)，即每个CUDA block对应一个channel。在每个block内部，NCCL使用动态数量的threads。这个数量由NCCL自动调节。

2. channel与block ID的关系

   在启动kernel时，NCCL会对每个kernel传入一个channelMask，代表这个kernel使用的所有channel编号。一个blockIdx.x的block对应的channel编号就是channelMask中第blockIdx.x个为1的位。

3. warp组织

   NCCL为每个warp分配不同的工作。前两个warp负责初始化：warp 0负责加载communicator metadata到GPU共享内存，而warp 1负责加载每个channel负责的数据。其余的warp负责真正的计算和通信任务。

   不同集合通信操作的warp分工不同。例如，对于端到端通信，warp被分为send和receive两个阶段，它们的数量会根据实际传输的数据进行动态调节。

4. 基于slot的流水线模型

   前面提到，每个channel包含NCCL_STEPS个slot，形成流水线结构。一个warp中的threads会轮流使用这些slot进行数据传输。每个slot包含一个fifo结构，标记着当前slot的运行状态，包括当前的数据指针等。不同的slot可以同时位于流水线的不同阶段：正在计算，等待传输，正在传输，传输完成等。

5. thread级别数据搬运

   在最细的粒度，NCCL将数据分配给每个warp内的不同threads。一个warp中的threads同时处理不同的数据element。例如，一个warp中的thread同时处理一连串相同的操作（send, reduce, copy），只不过处理不同的data element或者内存地址。这符合GPU的SIMT架构。

6. 多个并发的流水线

   NCCL的多个channel并行运行在多个SM上，每个channel内的slot运行在原语的不同阶段上，每个warp负责执行不同阶段的通信计算任务。这种多层次的流水线可以最大化带宽利用率。

集合通信算法分析

在了解了NCCL的执行模型后，我们可以来看NCCL的集合通信算法了。我们会分析每个上层的通信算法是如何被拆分为底层原语，并运行在上面的执行模型上的。

前面提到，NCCL的任务分为多个iteration。根据不同的iteration能否流水线执行，NCCL的算法可以分为两种：流水线（pipelined）和非流水线（non-pipelined）。

• 非流水线算法

  在非流水线算法中，每个GPU需要完全执行一个iteration中的所有操作后才能开始执行下一个iteration。非流水线算法包括Ring AllReduce, Ring AllGather和Ring ReduceScatter。在下面的分析中，用\(k\)表示参与集合通信的GPU数量。在Ring拓扑中，这\(k\)个GPU形成一个环形结构。

  • Ring AllReduce



    NCCL的Ring AllReduce对所有\(k\)个GPU上的数据进行聚合，并将完整的结果交给所有GPU。上图展示了Ring AllReduce的大致流程，包括一个类似ReduceScatter的过程和一个类似AllGather的过程。在每个iteration中，Ring AllReduce的流程包含\(2k-1\)​步（step），如下图所示。



    在第0步，所有GPU发送自己的一块数据send给自己的下一个邻。在接下来的\(k-2\)步，所有GPU执行recvReduceSend，从上一个邻居接受数据，与本地的数据进行聚合，并将结果发给下一个邻居。在第\(k-1\)步，所有GPU使用recvReduceCopySend收到一块数据，与本地数据聚合，这样就得到了最终的一块数据结果，然后将该结果拷贝到output buffer中，最后把这块数据发给下一个邻居。在接下来\(k-2\)​步，所有GPU使用recvCopySend从上一个邻居获取一块聚合好的结果，拷贝到output buffer中，并将其发给下一个邻居。在最后一步，每个GPU只需要进行recv收到最后一块结果。

  • Ring AllGather



    NCCL的Ring AllGather使\(k\)个GPU都获得它们全部的数据。其流程分为\(k\)步。在第0步，所有GPU先将自己的数据拷贝到output buffer中，并发送给下一个邻居。若是in-place操作，则无需进行拷贝。在接下来\(k-2\)步，每个GPU用recvCopySend从上一个邻居接受数据，拷贝到output buffer中，并发送给下一个邻居；在最后一步，每个GPU用recv接收最后一块数据。

  • Ring ReduceScatter

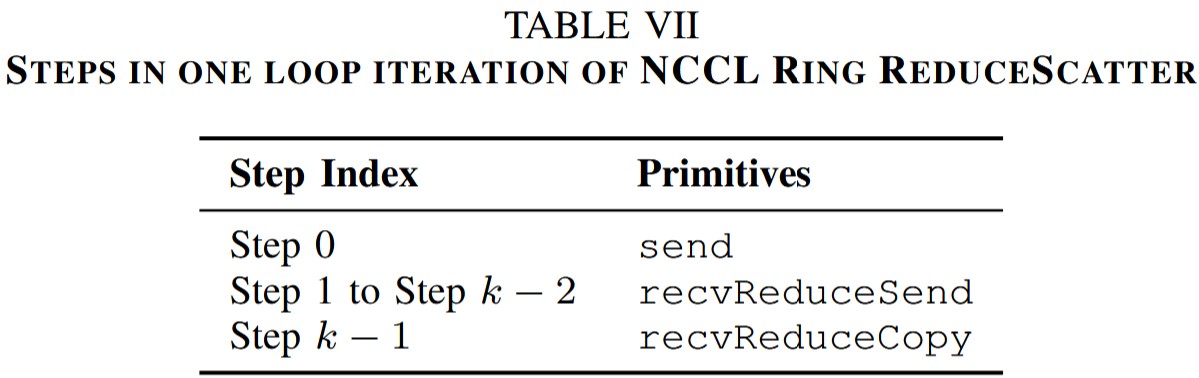

    在Ring ReduceScatter开始之前，所有GPU的send buffer包含\(k\)块独立的数据。ReduceScatter对这些数据进行聚合，并将结果分发给不同GPU。其流程分为\(k\)步。在第0步，所有GPU发送一块本地数据给下一个邻居。在接下来\(k-2\)步，所有GPU用recvReduceSend从上一个邻居接受数据，与本地数据进行聚合，并发给下一个邻居；在最后一步，所有GPU用recvReduceCopy从上一个邻居接受数据，与本地数据进行聚合，并拷贝到output buffer。

  特别注意，虽然Ring AllReduce的流程大致上和Ring ReduceScatter+Ring AllGather很像，但它们内部并不相同。一方面，Ring AllReduce将其中的原语进行了合并，可以实现更好的流水线。另一方面，Ring AllReduce和Ring ReduceScatter与Ring AllGather内部的数据排布并不相同。以上面的Fig.4为例。在Ring AllReduce中，若数据被划分为若干个连续的段，分配给不同的channel。假设Ring ReduceScatter也采用同样的排布，则在右上角的ReduceScatter结果中，每个channel都是图中的排布情况。这与ReduceScatter的语义不符：在ReduceScatter中，第\(i\)个GPU应该得到全局的第\(i\)块数据，而不是每一个channel内部的第\(i\)块数据。不过，我还没弄清楚NCCL的Ring ReduceScatter是如何保证数据排布的正确性的。这个留待以后探究，如果有知道的读着欢迎与我讨论。

• 流水线算法

  在流水线算法中，不同iteration中的steps可以同时进行。流水线算法包含Tree AllReduce, Ring Broadcast和Ring Reduce。

  • Tree AllReduce



    上图左下角展示了一个4个节点的tree拓扑。需要注意的是这里的分支只存在于节点之间。节点内的GPU是形成一条链的结构。Tree AllReduce的每个iteration大致分为两个阶段：Reduce和Broadcast。

    在NCCL的一种基于Tree的实现方案中，这两个阶段可以同时进行。具体而言，NCCL将SM分为两组，一组负责从叶子到根的Reduce，另一组负责从根到叶子的Broadcast。由于Reduce相比Broadcast更复杂一些，所以可以给Reduce阶段分配更多的threads。



    首先，所有叶子GPU将自己的数据send给父节点。中间的GPU用recvReduceSend从子节点接收数据，与本地数据进行reduce，并发给父节点。根GPU用recvReduceCopySend得到最终结果，并发给子节点。然后中间GPU用recvCopySend接收结果并发给自己的子节点。叶子GPU用recv接收结果。

    在上述Tree AllReduce算法中，由于Reduce和Broadcast阶段可以流水线执行，每个节点的收发带宽都可以充分利用。但对于一般的Tree Reduce或者Tree Broadcast而言，Tree的拓扑会导致叶子节点只有发送或者接受的流量，导致带宽浪费。为了解决这个问题，NCCL采用了double binary tree (DBT)的拓扑。如下图所示：



    在普通binary tree基础上，DBT创建了第二棵树。若节点数目为奇数，则第二棵树可以通过将第一棵树向左移动一位得到。若节点数目为偶数，则第二棵树可以是第一棵树的镜像。在DBT中，没有一个节点在两棵树中都是非叶子节点，至多一个节点在两棵树中都是叶子节点。

    以基于DBT的Broadcast算法为例。NCCL将数据分为两部分，交给不同的树，对应不同的channel，每个channel处理其中的一棵树。在每一时刻，中间节点把数据用recvCopySend从父节点接收数据并下发给子节点。图中的红色表示当前时刻正在发生数据传输的路径。

  • Ring Broadcast



    NCCL的Ring Broadcast以一个链的形状对数据进行广播。根节点用send（对于in-place操作）或者copySend发送数据，中间节点用recvCopySend进行传递，最后的节点用recv接收数据。

  • Ring Reduce

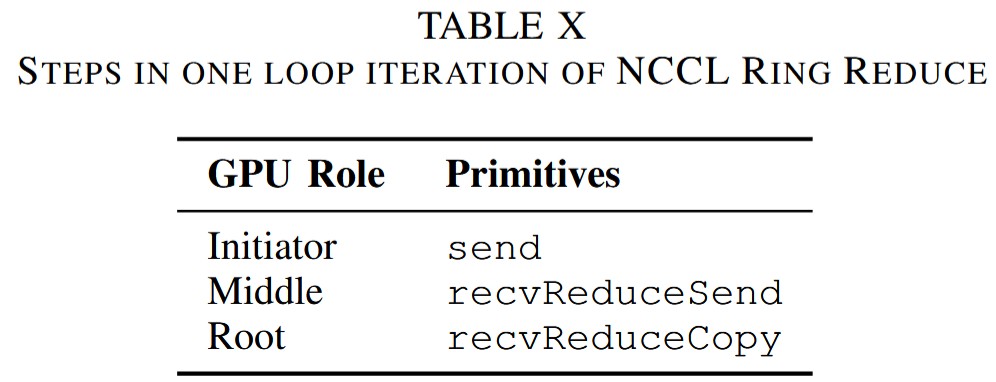

    NCCL的Ring Reduce与Broadcast基本相反，以一个链的形状将数据聚合到根节点。

总结

本文从一个比较上层的角度分析了NCCL的整体设计，包括其API、传输层协议、对GPU架构的利用、以及简略的通信算法。其中的很多设计都是被后续工作所使用的。比如DeepEP也沿用了其channel的结构，以及GPU内部warp的分工等。当然，NCCL的有些设计也被后人诟病，比如proxy的使用可能导致CPU成为瓶颈，未来可能会被GDA技术取代。本文也有很多细节部分没有提及，比如NCCL如何识别并构建网络拓扑，以及primitive内部如何实现等等。总的来说，本文很好的展示了如何设计一个GPU通信库以充分利用GPU资源。这对于未来基于NCCL进行开发或者设计新的通信库还是很有借鉴意义的。
