2025年4月10日新增

首先程序框架已经解决所有问题，可以完美运行了！今天从git上download下来昨天的出错版本，重新分析下昨天的错误程序

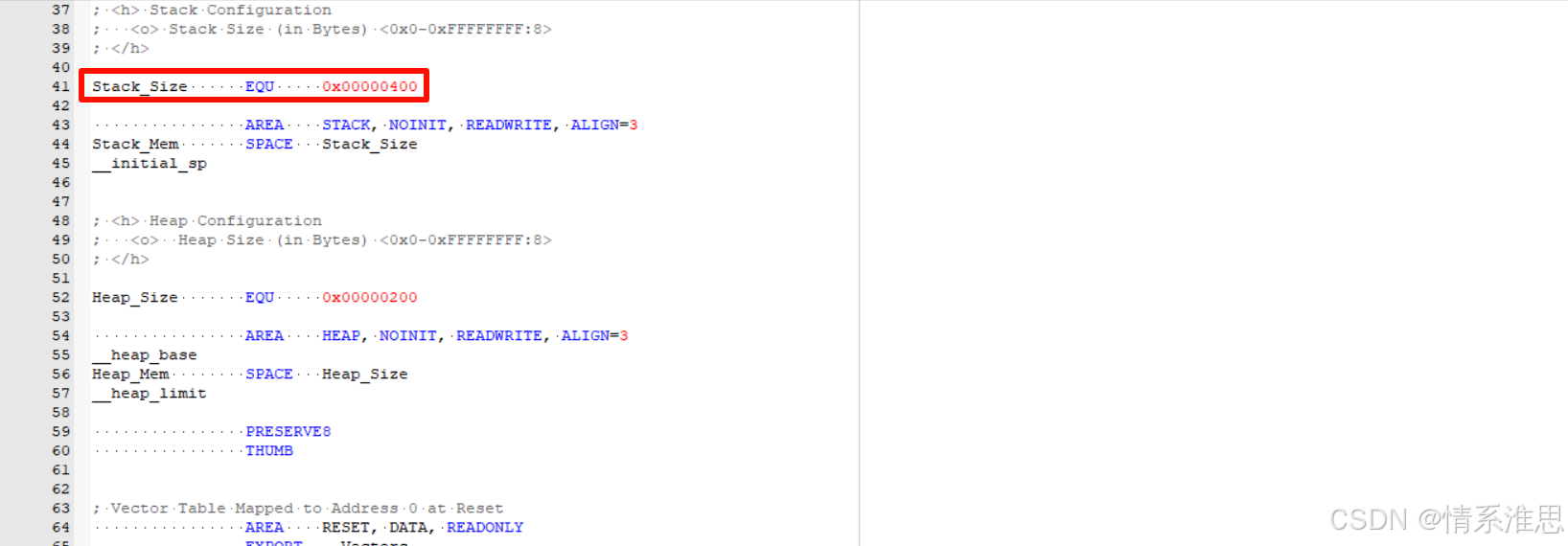

堆栈设置的是1K空间

这个uart_init()函数里面的buff数组太大导致了堆栈溢出，昨天出了好几种堆栈溢出的情况，这是其一，那个systick初始化的问题我今天没复现，忘记昨天啥情况了，上面即使uart_inti()函数不调用，但是只要上面定义了还是会栈溢出，为什么呢？

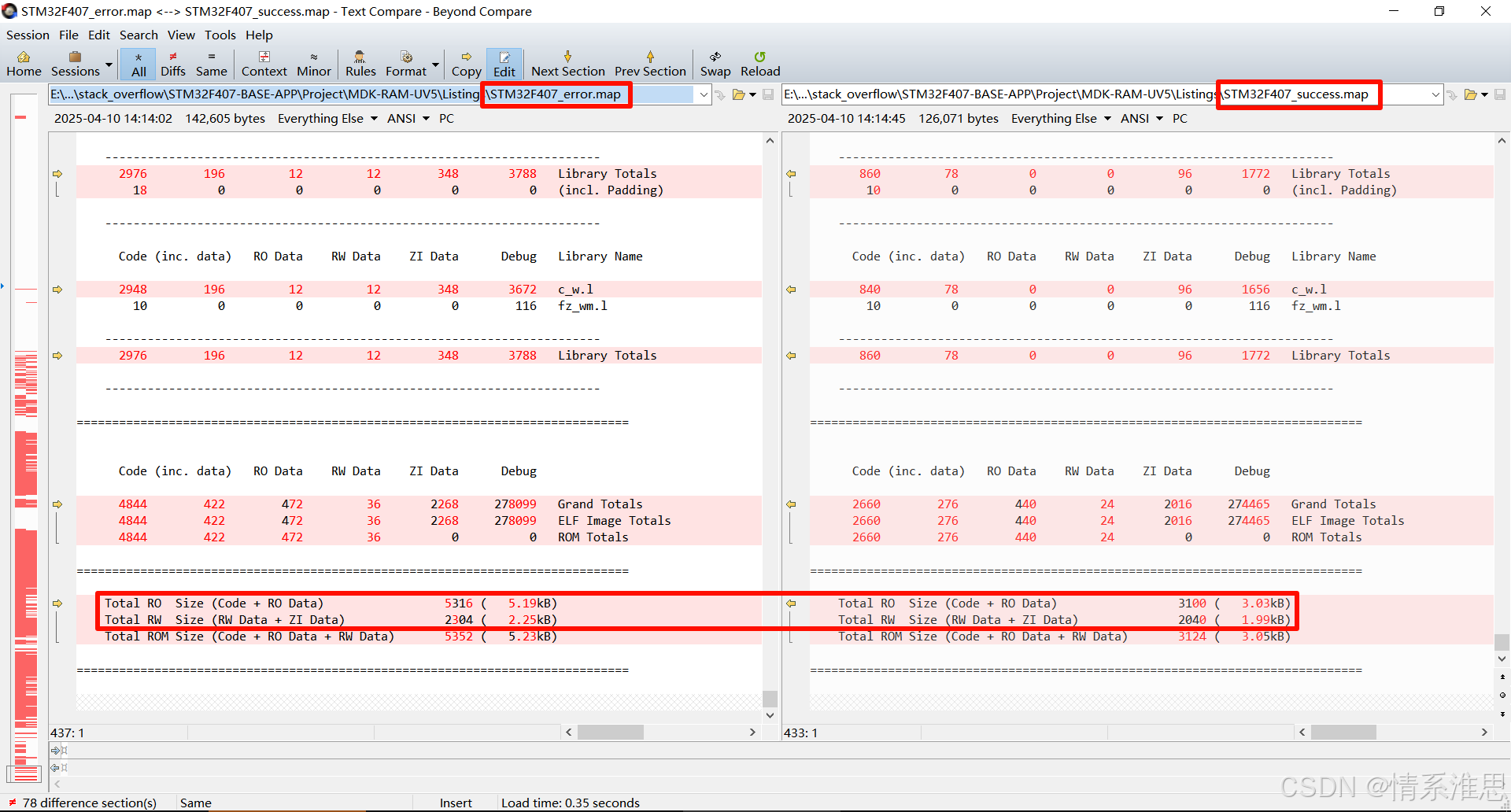

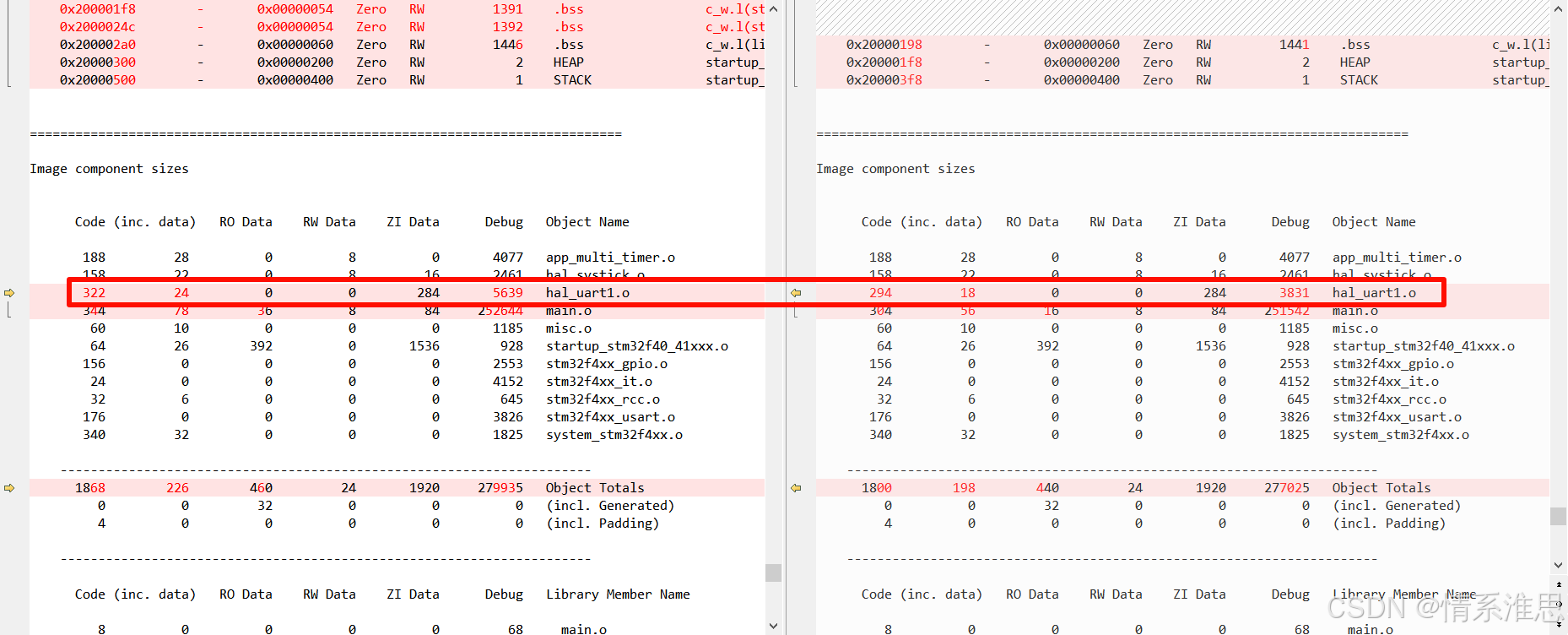

左边error的RW多了0.25k空间，多出来的主要是ZI Data数据

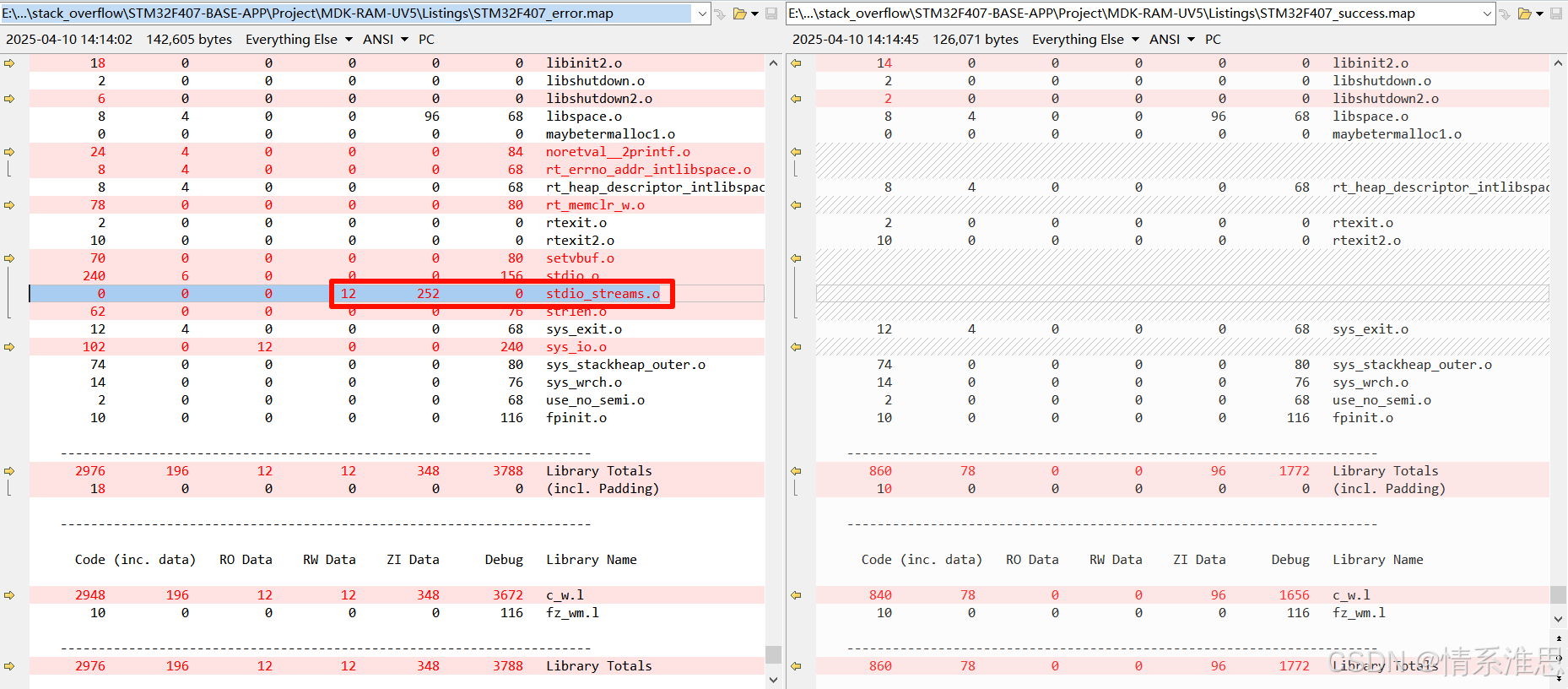

发现error的map文件中，出现了stdio_streams.o，这个跟printf()函数有关

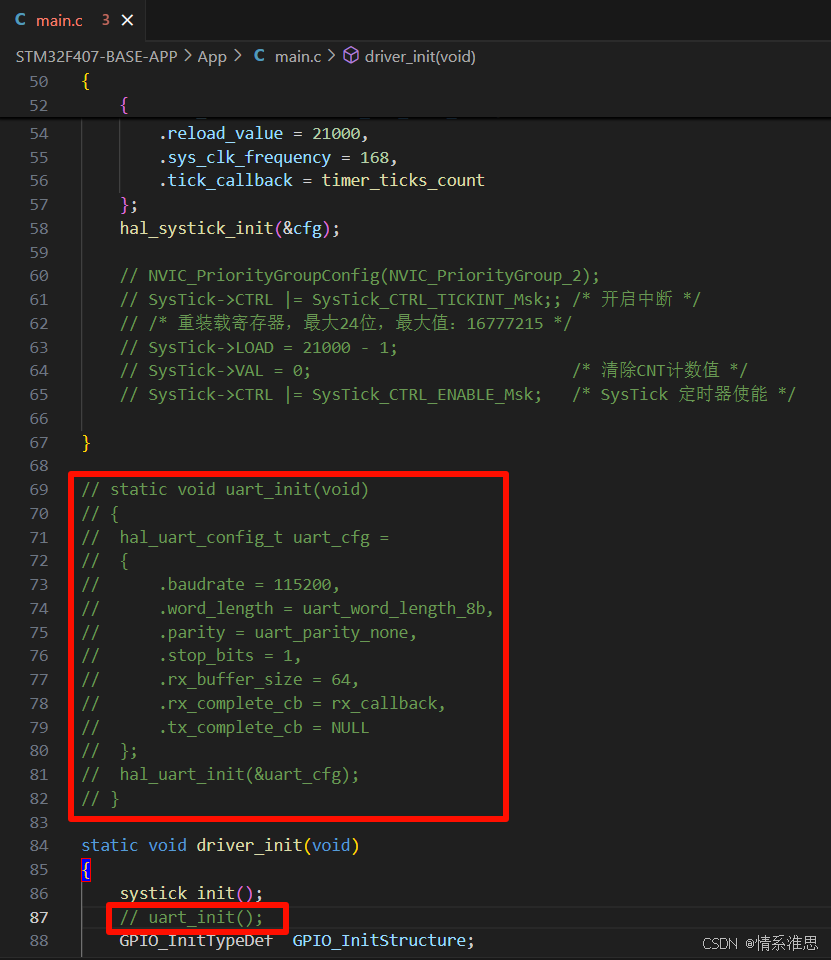

可以看出跟uart_init()函数没有关系

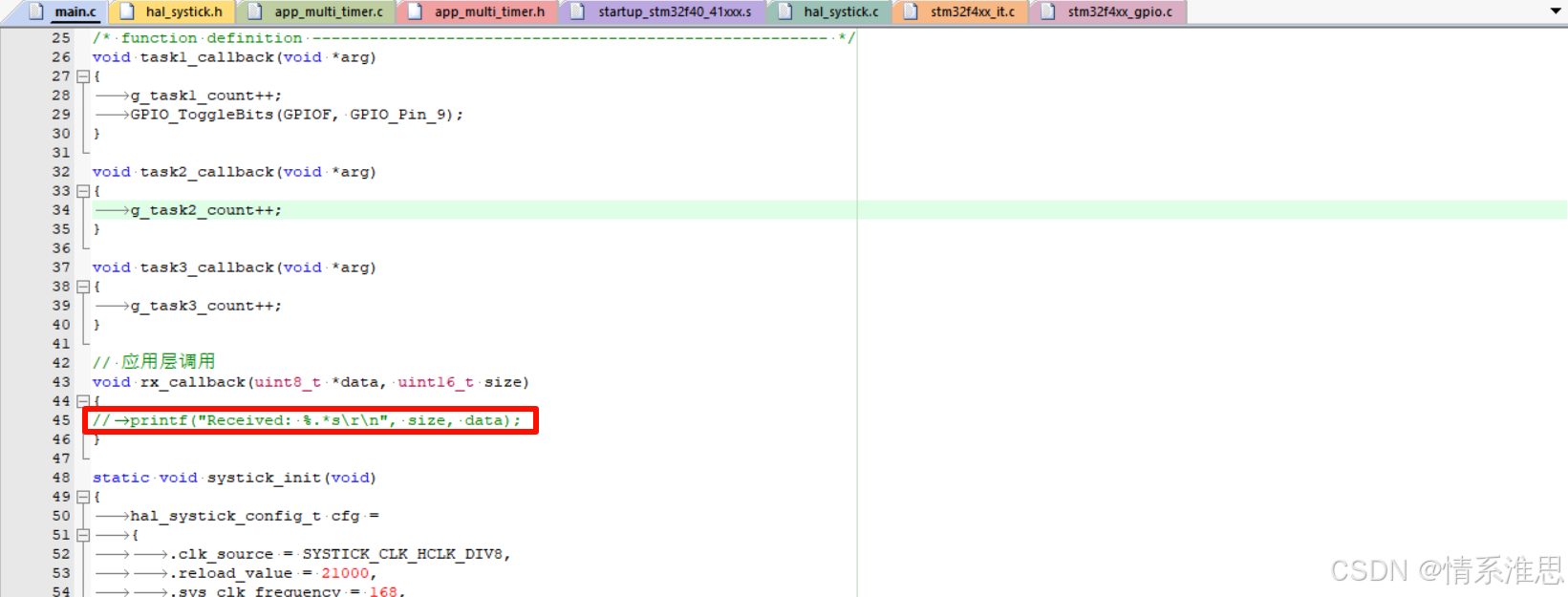

注释了这行代码就解决问题了

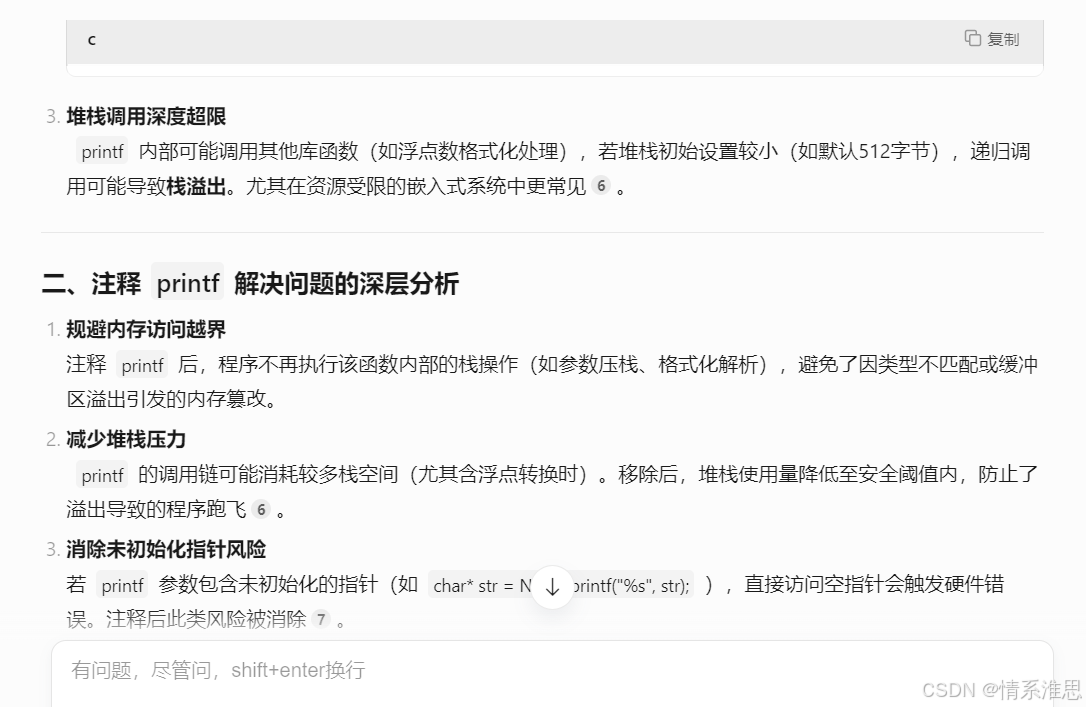

分析两个程序的内存布局差异及跑飞原因
一、内存布局差异对比
​​堆栈空间分配​​
​​异常程序​​：
STACK 段起始地址 0x20000500，大小 1024 bytes
HEAP 段起始地址 0x20000300，大小 512 bytes
​​正常程序​​：
STACK 段起始地址 0x200003f8，大小 1024 bytes
HEAP 段起始地址 0x200001f8，大小 512 bytes
​​差异​​：正常程序的堆栈和堆地址更紧凑，可能是通过调整启动文件中的 Stack_Size 和 Heap_Size 宏定义优化了内存分布。
​​全局变量区域（.bss/.data）​​
​​异常程序​​的 .bss 段存在多模块重叠分配（如 hal_uart1.o 和 stdio_streams.o），导致 active_config 等变量地址冲突（如 0x20000190 和 0x20000078）。
​​正常程序​​的 .bss 段地址分配连续且无重叠，例如 hal_uart1.o 的 rx_buffer 从 0x2000007c 开始，与前后模块无冲突。
二、跑飞原因推测
​​堆栈溢出​​
​​异常程序​​的堆栈起始地址 0x20000500 与 .bss 段末端 0x200002a0 间隔仅 0x260 bytes（约 608 字节），若存在深层次函数调用或中断嵌套，可能超过栈容量导致数据覆盖。
​​正常程序​​的堆栈起始地址 0x200003f8 与 .bss 末端 0x20000198 间隔 0x260 bytes，但通过优化内存分布避免了关键变量被覆盖。
​​内存访问越界​​
​​异常程序​​中 hal_uart1.o 的 tx_buffer 分配了 132 bytes，但其后的 active_config 地址 0x20000190 可能被越界写入（如环形缓冲区未正确管理），破坏相邻数据。
​​中断嵌套未考虑​​
若异常程序中存在高频中断（如 UART 接收中断），且未预留足够中断栈空间（STM32 默认使用主堆栈 MSP），嵌套中断可能耗尽 1024 bytes 的堆栈容量。

分析PC寄存器指针值排查问题

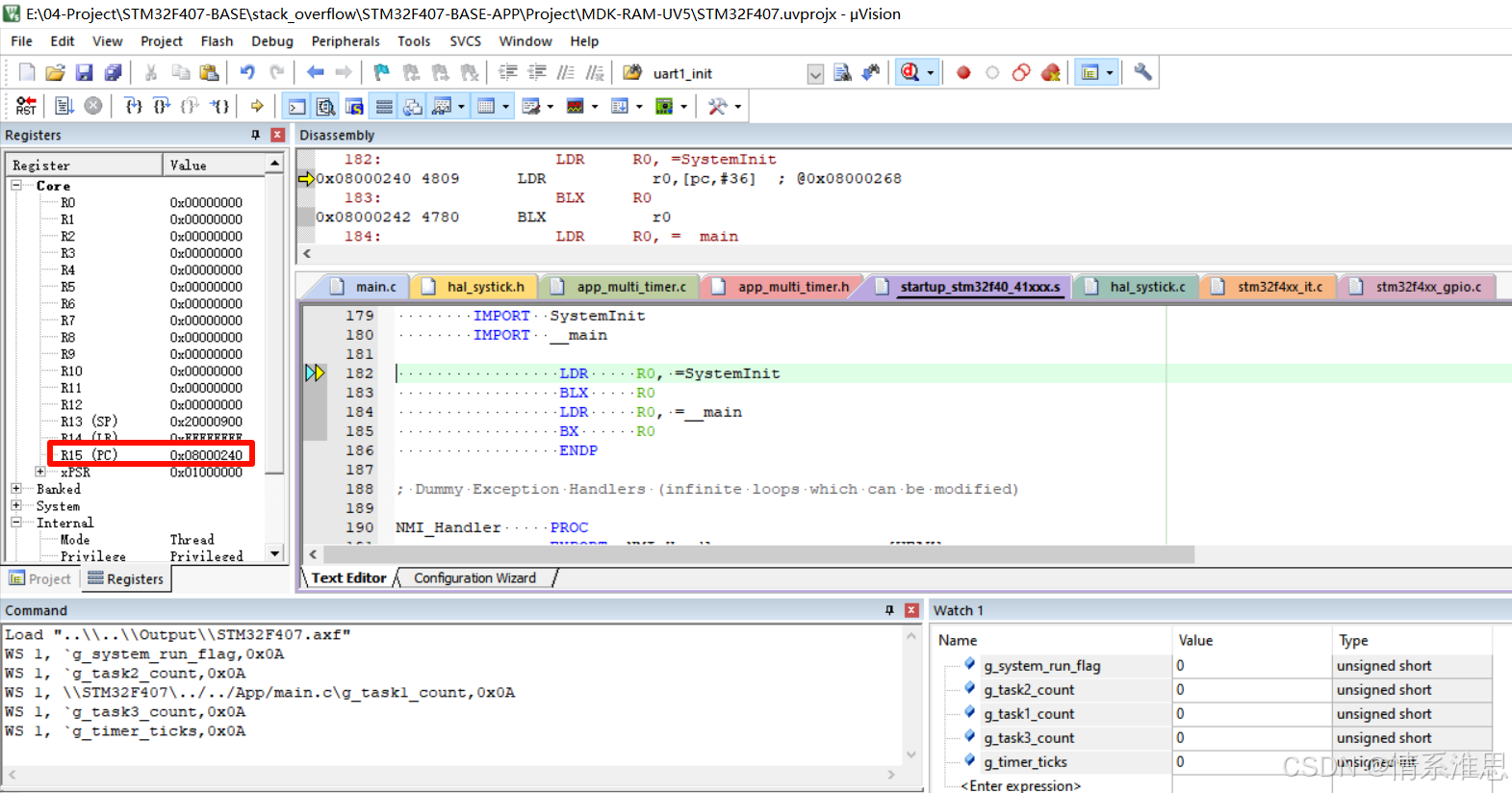

PC起始地址是0x8000240，是SystemInit

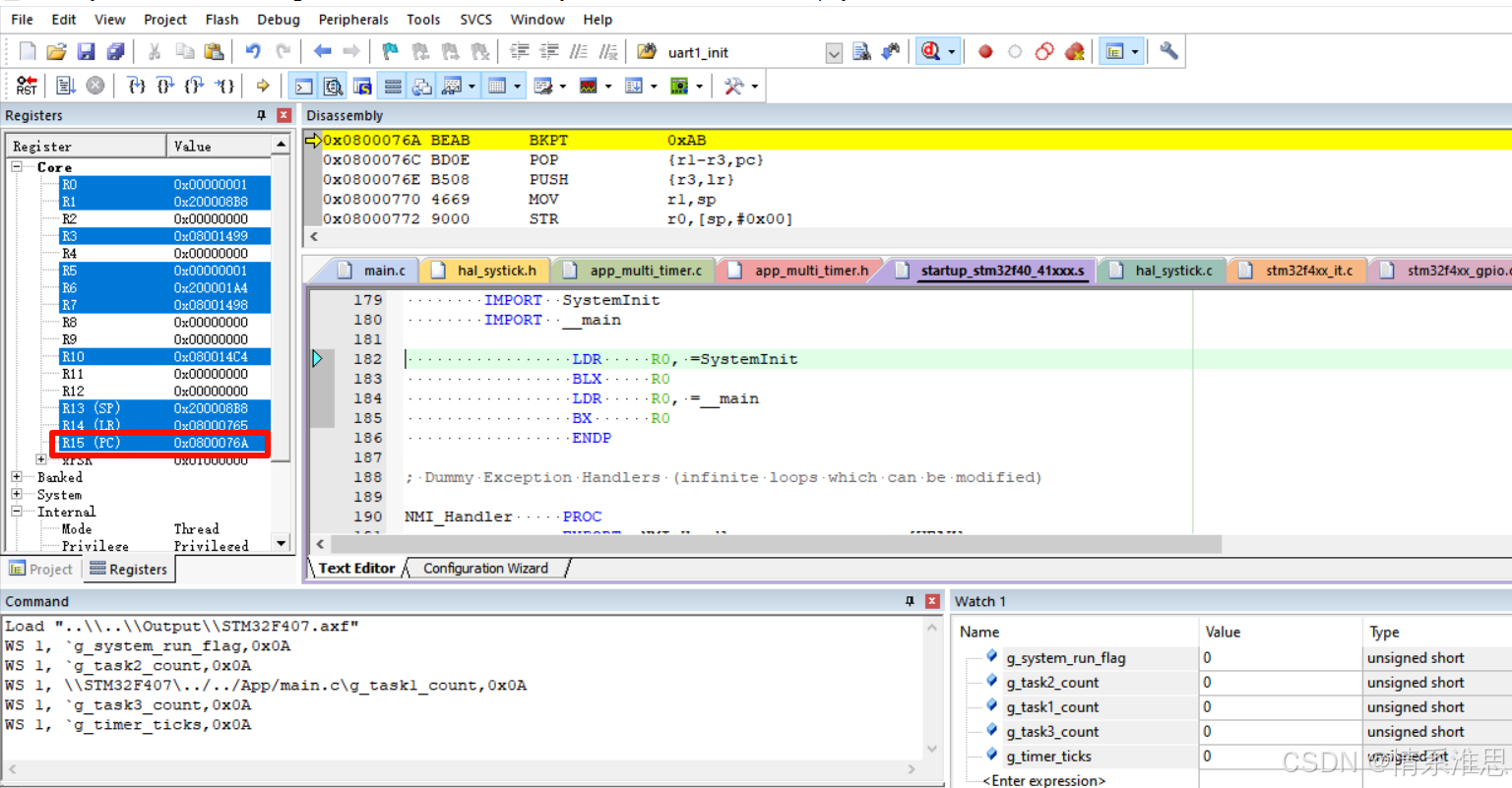

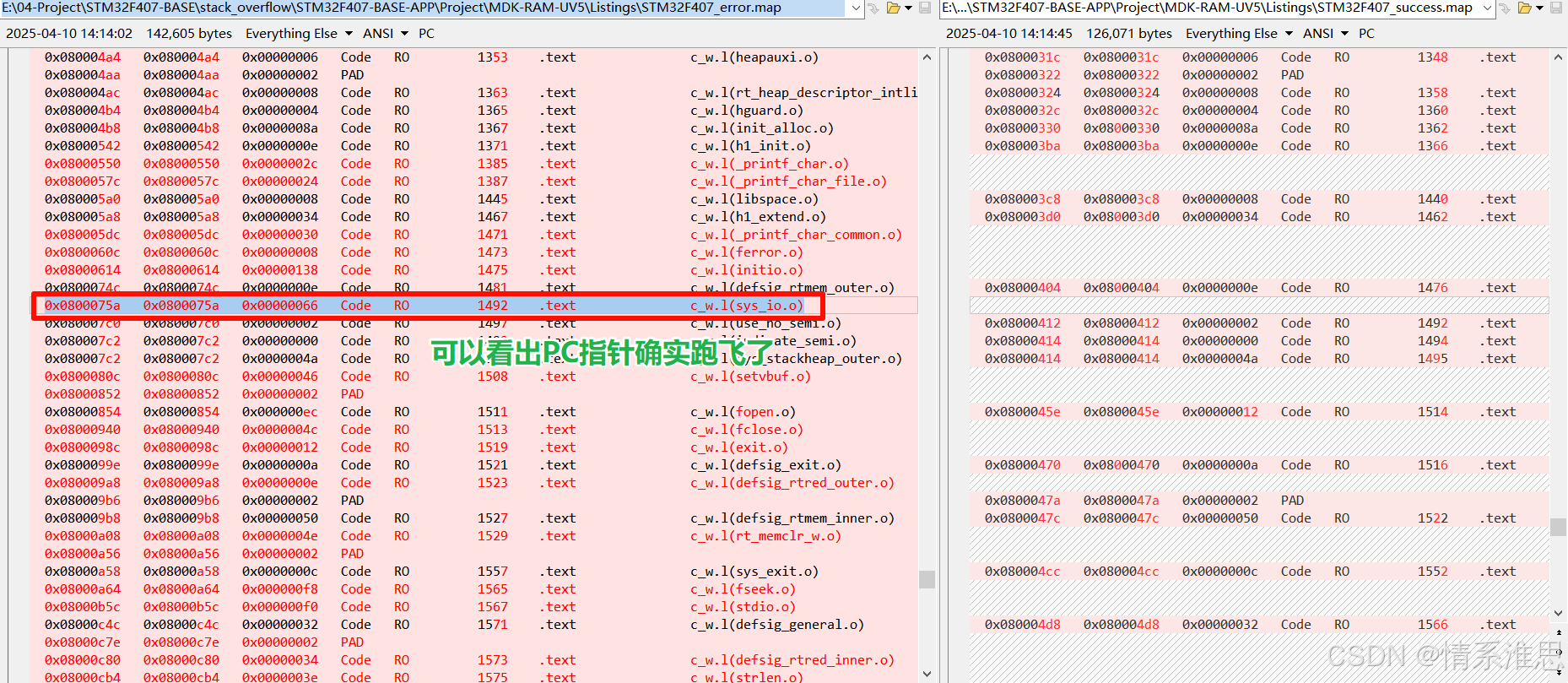

单步执行后发现PC指针跑飞

实际上，我这里是重定向出了问题

//int fputc(int ch, FILE *f)
//{
//	while (0 == (USART1->SR & 0X40));//	USART1->DR = (uint8_t)ch;//	return ch;
//}#if 1
#pragma import(__use_no_semihosting)// 使用#pragma指令来导入__use_no_semihosting，表示不使用半主机模式。
// 半主机模式通常用于调试，允许在目标设备上运行时与主机进行交互。
struct __FILE
{int handle;
};FILE __stdout;// 定义一个全局变量__stdout，类型为FILE，用于标准输出。
void _sys_exit(int x)
{x = x;
}int fputc(int ch, FILE *f)
{while (0 == (USART1->SR & 0X40));USART1->DR = (uint8_t)ch;return ch;
}
#endif

参考正点原子这样修改解决了问题

map文件设计到的知识点

在分析嵌入式系统或单片机的 map 文件时，map 文件提供了详细的内存布局和各个段（section）在内存中的分配情况。map 文件的内容对调试、优化和了解程序结构非常有帮助。

下面是对 map 文件中常见的几个段（例如 .bss 段、.data 段以及其他段）的详细分析。

1. .bss 段（Block Started by Symbol）

• 描述：.bss 段是用于未初始化的全局变量和静态变量的内存区域。在程序启动时，这些变量会被清零或初始化为零。
• 特点：
  • .bss 段通常不占用实际的存储空间。在编译时，链接器并不为 .bss 段中的变量分配实际的存储空间，而是指示程序运行时为这些变量分配空间，并在程序加载时清零它们。
  • 它通常包括未显式初始化为特定值的静态变量和全局变量。
• 例子：

  int global_var;  // 默认值为 0
  static int static_var;  // 默认值为 0


• map 文件中的信息：
  • 在 map 文件中，.bss 段会列出所有未初始化的全局和静态变量及其所占的内存空间大小。由于这些变量会在程序启动时被清零，因此 .bss 段通常不会占用磁盘上的存储空间。
  • 大小：map 文件中 .bss 段的大小通常会较大，尤其是未初始化变量较多时。

2. .data 段

• 描述：.data 段是用于存储已初始化的全局变量和静态变量的内存区域。与 .bss 段不同，.data 段中的变量在编译时就已经被赋予了初始值。
• 特点：
  • .data 段包含所有显式初始化的全局和静态变量。
  • 在程序启动时，.data 段的内容会从程序的可执行文件（或固件）加载到内存中。
• 例子：

  int global_var = 10;  // 已初始化的全局变量
  static int static_var = 20;  // 已初始化的静态变量


• map 文件中的信息：
  • map 文件会列出 .data 段中所有已初始化变量及其在内存中的起始地址和大小。
  • 大小：.data 段的大小取决于已初始化的变量总量。

3. .text 段

• 描述：.text 段是程序的代码段，它存放了编译后的机器代码。在这个段中没有变量，只有程序的指令。
• 特点：
  • 代码段通常是只读的，因为程序代码在执行时不应该被修改。
  • .text 段通常是程序中占用空间最多的部分，尤其是复杂程序和函数较多时。
• map 文件中的信息：
  • map 文件会显示 .text 段的起始地址、大小以及每个函数的实际内存位置。
  • 大小：代码段的大小会受到程序中函数和指令的复杂度影响。

4. .heap 段

• 描述：.heap 段用于动态分配内存（例如通过 malloc, calloc, new 等函数分配的内存），通常位于程序的栈（.stack）段之后。
• 特点：
  • 动态内存分配的内存区域。
  • 程序运行时的内存分配和释放会发生在此区域。
• map 文件中的信息：
  • .heap 段的内存大小取决于程序运行时实际分配的内存量。
  • map 文件会显示 .heap 段的起始地址、大小等信息。

5. .stack 段

• 描述：.stack 段用于存储函数调用时的局部变量、返回地址等信息。栈是一个动态分配的内存区域，随着函数的调用和返回不断增长和缩小。
• 特点：
  • 栈的大小是由编译器或链接器预设的，通常在 map 文件中可以看到栈的大小。
  • 栈是一个向下增长的内存区域，通常在内存地址空间较高的位置。
• map 文件中的信息：
  • map 文件会显示栈的起始位置和大小等信息。栈的大小通常在 linker script 或编译器设置中配置。

6. .rodata 段（只读数据段）

• 描述：.rodata 段用于存储程序中的常量数据（如字符串字面量、常量数组等），这些数据在程序运行期间不会被修改。
• 特点：
  • .rodata 是只读的，不允许修改其中的数据。
  • 通常存储字符串常量、全局常量等。
• map 文件中的信息：
  • map 文件会列出 .rodata 段的内存占用情况，包括字符串常量等的内存地址和大小。

7. .init 和 .fini 段

• 描述：
  • .init 段包含程序初始化代码，在程序启动时被调用，通常用于设置初始化操作，如硬件初始化等。
  • .fini 段包含程序结束时的清理代码，通常在程序退出前进行资源清理。
• 特点：
  • 这两个段通常由编译器或链接器自动处理。
• map 文件中的信息：
  • map 文件会显示 .init 和 .fini 段的地址和大小。

8. 符号信息（符号表）

• 描述：map 文件中还包含符号表，列出了程序中的所有符号（如变量、函数等）及其在内存中的地址。
• 特点：
  • 符号表包含了所有变量和函数的名称、类型和内存地址等信息，通常用于调试。
• map 文件中的信息：
  • 每个符号（如全局变量、静态变量、函数等）都会有一个对应的内存地址和大小。

总结

在 map 文件中，除了 .bss、.data 和 .text 段外，还包含了栈、堆、只读数据段等信息。每个段都有不同的作用，且在编译和链接过程中被分配到不同的内存区域。通过查看 map 文件，你可以清晰地了解程序的内存分布、变量和函数的位置，进而优化内存使用和提高程序性能。

如题

//hal_systick_config_t cfg =
//{
//    .clk_source = SYSTICK_CLK_HCLK_DIV8,
//    .reload_value = 21000,
//    .sys_clk_frequency = 168,
//    .tick_callback = timer_ticks_count
//};static void systick_init(void)
{hal_systick_config_t cfg ={.clk_source = SYSTICK_CLK_HCLK_DIV8,.reload_value = 21000,.sys_clk_frequency = 168,.tick_callback = timer_ticks_count};hal_systick_init(&cfg);
}

这个代码中，只要cfg结构体变量放到函数外面一切正常，只要放在函数内部则进入debug模式后需要三次run之后程序才会执行，把栈空间调大依然会出现这个问题

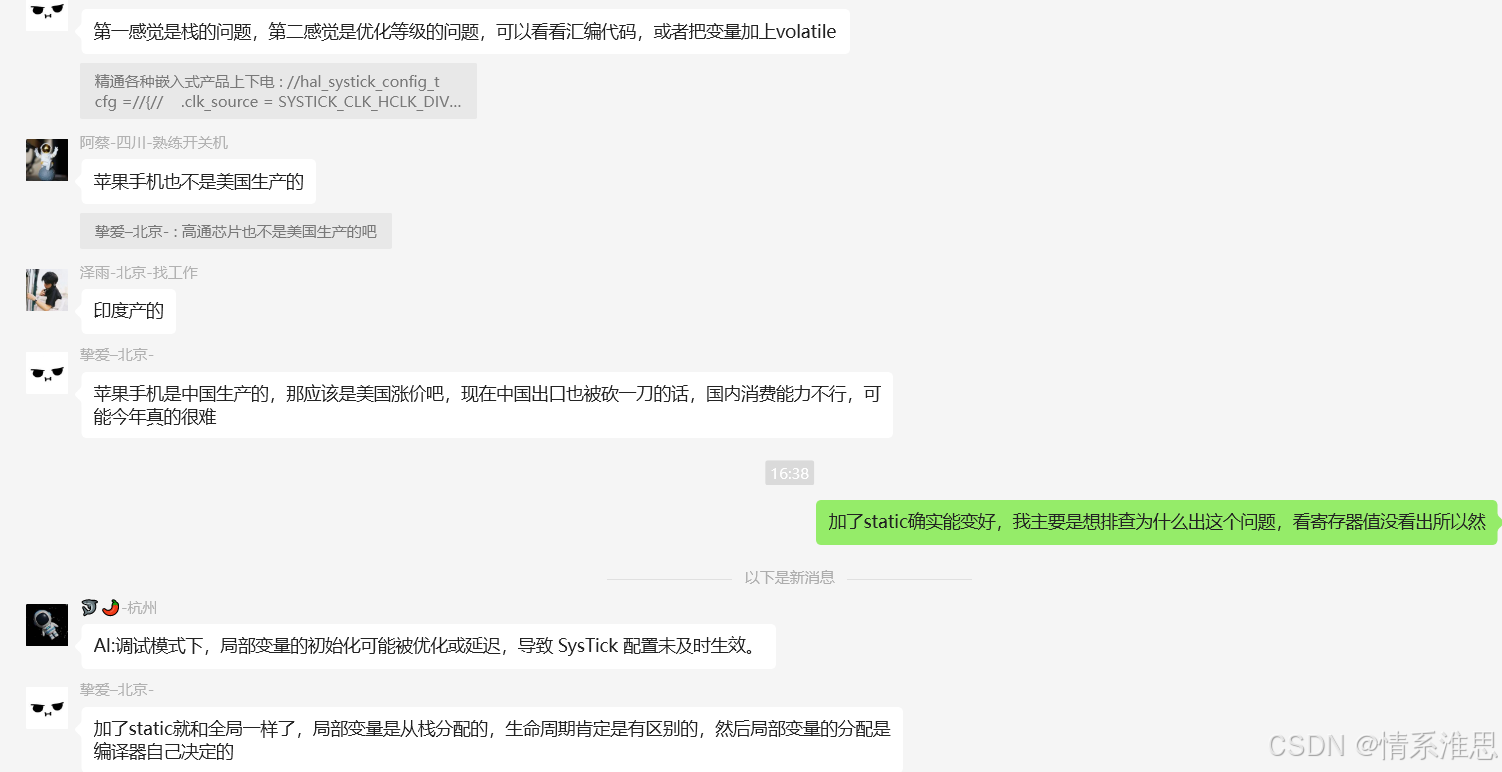

如何解决？

涉及到的知识点

一、堆栈初始值计算公式
STM32 的堆栈起始地址（即 SP 初始值）由以下公式决定：

SP_初始值=SRAM起始地址+RW_Data大小+ZI_Data大小+Stack_Size
​​SRAM起始地址​​：STM32F407 的 SRAM 起始地址为 0x20000000
​​RW_Data（可读写数据）​​：已初始化的全局变量和静态变量
​​ZI_Data（零初始化数据）​​：未初始化的全局变量和静态变量（默认填充为0）
​​Stack_Size​​：启动文件中定义的栈大小（您设置为 0x400，即 1KB）
二、现象解释
在您的案例中，​​SP 初始值为 0x20000900​​ 的具体计算逻辑如下：

​​默认内存布局​​：
SRAM 起始地址：0x20000000
程序中的全局变量（RW+ZI）总大小：假设为 0x900 字节
栈大小（Stack_Size）：0x400 字节（1KB）
则 SP 初始值 = 0x20000000 + 0x900 + 0x400 = 0x20000D00
但实际观察到的 SP 值为 0x20000900，这表明 ​​RW+ZI 实际仅占用 0x500 字节​​（0x20000900 - 0x20000000 - 0x400 = 0x500）。
​​堆栈生长方向​​：
STM32 的栈是 ​​向下生长​​ 的，SP 初始值指向栈顶（高地址），栈底为 SP - Stack_Size。因此：
栈顶地址：0x20000900
栈底地址：0x20000900 - 0x400 = 0x20000500
栈空间范围：0x20000500 ~ 0x20000900。

根据.map文件分析，可以得出以下关于栈溢出问题的结论：

一、栈空间配置分析
​​栈大小设置​​
在startup_stm32f40_41xxx.o中明确显示：
STACK 0x20000500 0x00000400 (1KB)
这与用户设置的0x400（1024字节）完全一致。
​​内存布局验证​​
栈的地址范围：0x20000500 ~ 0x20000900
堆的地址范围：0x20000300 ~ 0x20000500（512字节）
全局变量（ZI + RW Data）：总占用2304字节（RW_IRAM1区域）。
二、栈溢出风险判断
​​栈使用量估算​​
根据Image component sizes，ZI Data（零初始化数据）为2268字节，RW Data为36字节，总占用2304字节。
​​关键点​​：ZI Data包含全局变量和静态变量，而栈和堆的地址范围与ZI/RW区域相邻。如果函数调用链中的局部变量过多，可能导致栈指针（SP）超出0x20000900，覆盖其他内存区域。
​​调试现象关联​​
用户提到“变量放在函数内部时需要多次运行才成功”，这与栈溢出的典型现象（随机性崩溃、HardFault）高度吻合。局部变量存储在栈中，若超过0x400限制，会破坏中断向量表或关键数据，导致程序异常。
​​溢出检测方法​​
​​静态分析​​：检查函数调用层级和局部变量总大小。例如，若某函数定义了char buffer[1024]，直接占满栈空间，必然溢出。
​​动态验证​​：在Keil调试器中观察SP寄存器值是否超出0x20000900，或通过Memory窗口查看栈内存是否被意外改写。

记录遇到的坑

1、函数指针一定不能跑飞，加上保护，防止程序跑飞
2、局部变量或者局部数据，尤其局部大数组一定要static化，或者直接全局化，防止堆栈溢出
3、利用三元运算符替代if逻辑，程序看起来简洁优雅
4、巧用#ifndef HAL_STATUS_T_DEFINED
#define HAL_STATUS_T_DEFINED
命令来解决重复定义
