前言

为使应用程序之间能够彼此通信，Android提供了IPC (Inter Process Communication，进程间通信)的一种独特实现： AIDL (Android Interface Definition Language， Android接口定义语言)。

网上看了几篇关于AIDL的文章，写得都很不错，不过例子构造大多略微复杂：建立两个Android项目，一个是client，一个是server(提供service)。

这篇文章将通过一个项目来介绍AIDL用法，包含了service和client。可能简单了些，不过轻省许多。

这篇博文包含以下三个部分：

1、AIDL介绍

2、定义

3、用例： HelloSumAIDL

3.1、创建工程

3.2、定义AIDL文件

3.3、实现远程服务(Service)

3.4、“暴露”服务

3.5、相关代码

一、 AIDL介绍

在Android中，每个应用(Application)执行在它自己的进程中，无法直接调用到其他应用的资源，这也符合“沙箱”的理念。所谓沙箱原理，一般来说用在移动电话业务中，简单地说旨在部分地或全部地隔离应用程序。关于沙箱技术我们这里就不多做介绍了，可以参看51CTO的这篇文章。

因此，在Android中，当一个应用被执行时，一些操作是被限制的，比如访问内存，访问传感器，等等。这样做可以最大化地保护系统，免得应用程序“为所欲为”。

那我们有时需要在应用间交互，怎么办呢？于是，Android需要实现IPC协议。然而，这个协议还是有点复杂，主要因为需要实现数据管理系统(在进程或线程间传递数据)。为了暂时减缓这个“会呼吸的痛”，Android为我们实现了自己的IPC，也就是梁静茹，oh，sorry，是AIDL ：]

二、定义

AIDL是IPC的一个轻量级实现，用了对于Java开发者来说很熟悉的语法。Android也提供了一个工具，可以自动创建Stub(类构架，类骨架)。当我们需要在应用间通信时，我们需要按以下几步走：

1. 定义一个AIDL接口

2. 为远程服务(Service)实现对应Stub

3. 将服务“暴露”给客户程序使用

三、用例： HelloSumAIDL

AIDL的语法很类似Java的接口(Interface)，只需要定义方法的签名。

AIDL支持的数据类型与Java接口支持的数据类型有些不同

1. 所有基础类型(int, char, 等)

2. String，List，Map，CharSequence等类

3. 其他AIDL接口类型

4. 所有Parcelable的类

为了更好地展示AIDL的用法，我们来看一个很简单的例子：两数相加。

3.1创建工程

事不宜迟，我们就创建一个Android项目。以下是项目的基本信息(不一定要一样)：

- 项目名称： HelloSumAIDL

- 目标平台： 4.3

- 包名： com.android.hellosumaidl

- Activity名称： HelloSumAidlActivity

3.2创建工程

在com.android.hellosumaidl这个包中，新建一个普通文件(New->File)，取名为 IAdditionService.aidl。在这个文件中输入以下代码：

package com.android.hellosumaidl;

// Interface declaration

interface IAdditionService {

// You can pass the value of in, out or inout

// The primitive types (int, boolean, etc) are only passed by in

int add(in int value1, in int value2);

}

一旦文件被保存，Android的AIDL工具会在gen/com/android/hellosumaidl这个文件夹里自动生成对应的IAdditionService.java这个文件。因为是自动生成的，所以无需改动。这个文件里就包含了Stub，我们接下来要为我们的远程服务实现这个Stub。

3.3实现远程服务

首先我们在com.android.hellosumaidl这个包中新建一个类，取名叫AdditionService.java。为了实现我们的服务，我们需要让这个类中的onBind方法返回一个IBinder类的对象。这个IBinder类的对象就代表了远程服务的实现。为了实现这个服务，我们要用到自动生成的子类IAdditionService.Stub。在其中，我们也必须实现我们之前在AIDL文件中定义的add()函数。下面是我们远程服务的代码：

package com.android.hellosumaidl;

import android.app.Service;

import android.content.Intent;

import android.os.IBinder;

import android.os.RemoteException;

* This class exposes the service to client

public class AdditionService extends Service {

@Override

public void onCreate() {

super.onCreate();

}

@Override

public IBinder onBind(Intent intent) {

return new IAdditionService.Stub() {

* Implement com.android.hellosumaidl.IAdditionService.add(int, int)

@Override

public int add(int value1, int value2) throws RemoteException {

return value1 + value2;

}

};

}

@Override

public void onDestroy() {

super.onDestroy();

}

3.4“暴露”服务

一旦实现了服务中的onBind方法，我们就可以把客户程序(在这里是HelloSumAidlActivity.java)与服务连接起来了。为了建立这样的一个链接，我们需要实现ServiceConnection类。我们在HelloSumAidlActivity.java创建一个内部类AdditionServiceConnection，这个类继承ServiceConnection类，并且重写了它的两个方法：onServiceConnected和onServiceDisconnected。下面给出内部类的代码：

* This inner class is used to connect to the service

class AdditionServiceConnection implements ServiceConnection {

public void onServiceConnected(ComponentName name, IBinder boundService) {

service = IAdditionService.Stub.asInterface((IBinder)boundService);

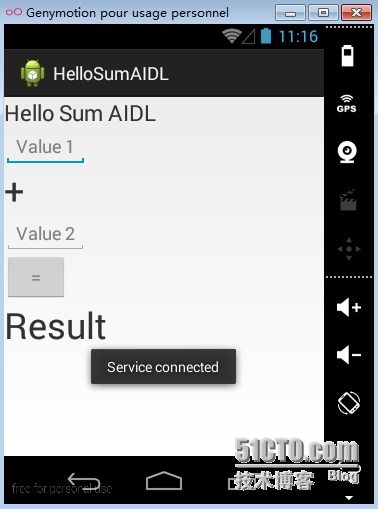

Toast.makeText(HelloSumAidlActivity.this, "Service connected", Toast.LENGTH_LONG).show();

}

public void onServiceDisconnected(ComponentName name) {

service = null;

Toast.makeText(HelloSumAidlActivity.this, "Service disconnected", Toast.LENGTH_LONG).show();

}

这个方法接收一个远程服务的实现作为参数。这个实现随后被转换(cast)为我们自己的AIDL的实现。我们使用 IAdditionService.Stub.asInterface((IBinder)boundService)。

3.5相关代码

为了完成我们的测试项目，我们需要首先改写main.xml(主界面的格局文件)和string.xml(字符串定义文件)：

main.xml

android:layout_width="match_parent"

android:layout_height="match_parent"

android:orientation="vertical" >

android:layout_width="fill_parent"
