文章目录

- 1、吞吐 vs. 响应
- 2、IO消耗型 vs. CPU消耗型
- 3、实时进程调度
- 4、非实时进程的调度
- 5、工具chrt和renice
- 6、总结

上一篇文章（点击链接：【Linux进程、线程、任务调度】二）讲了：

fork vfork clone 的含义
写时拷贝技术
Linux线程的实现本质
进程0 和进程1
进程的睡眠和等待队列
孤儿进程的托孤，SUBREAPER

本篇文章接着上一篇文章记录以下学习内容：

CPU/IO消耗型进程
吞吐率 vs. 响应
SCHED_FIFO算法与 SCHED_RR算法
SCHED_NORMAL算法和 CFS算法
nice与renice
chrt

本篇文章主要讲解Linux系统调度器。对于调度器来说，我们需要考虑的有：吞吐与响应，CPU消耗型与IO消耗型进程。这四点都是对于调度算法的输入来说的。

同时，调度器的单位是线程，但是线程，我们知道在第一篇文章中已经讲解了，线程是一种轻量级的进程。所以本篇文章在说调度的对象时说的都是进程，但是我们要理解，线程才是调度单位。这并不矛盾！！！

1、吞吐 vs. 响应

吞吐和响应之间的矛盾

响应：最小化某个任务的响应时间，哪怕以牺牲其他任务为代价
吞吐：全局视野，整个系统的workload被最大化处理

首先我们在考虑调度器的时候，我们要理解操作系统的调度器设计目标追求两点：吞吐率大和延迟低。

这两点是相互矛盾的。因为吞吐率大，势必要把更多的时间放到真实有用功上，而不是把时间浪费在进程上下文切换上。而延迟低，势必要求优先级高的进程可以随时抢占进来，打断别人，强行插队。但是上下文切换的时间，对吞吐率来讲，本身是一个消耗。花了很多时间在上下文切换上，相当于做了很多无用功。这种消耗可以低到2us或者更低（这看起来没什么？），但是上下文切换更大的消耗不是切换本身，而是切换导致的cache miss。本身跑微博跑的好好的，现在要切换过去跑微信，CPU的cache，是很难命中微信的。

不抢占，肯定响应差，抢了又会导致吞吐率下降。

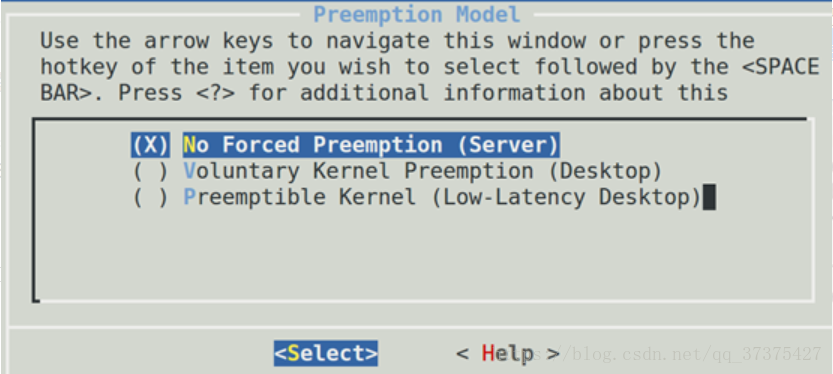

Linux系统不是一个完全照顾吞吐的系统，也不是一个完全照顾相应的的系统。它作为一个软实时系统，实际上是想达到某种平衡（后面会讲）。同时也提供给用户一定的配置能力。在内核编译的时候，Kernel Features —> Preemption Model选项实际上可以让我们编译内核的时候，是倾向于支持吞吐，还是支持响应：

越往上面选，吞吐越好，越好下面选，响应越好。服务器你一个月也难得用一次鼠标，而桌面则显然要求一定的响应，这样可以保证UI行为的表现较好。但是Linux即便选择的是最后一个选项“Preemptible Kernel (Low-Latency Desktop)”，它仍然不是硬实时的（下一篇文章讲解为何Linux系统不是一个硬实时系统）。

2、IO消耗型 vs. CPU消耗型

进程分为：IO消耗型进程与CPU消耗型进程

IO消耗型（狂睡，等IO资源等）：CPU利用率低，进程的运行效率主要受限于I/O速度
CPU消耗型（狂算）：多数时间花在CPU上面（做运算）

一般而言，IO消耗型任务对延迟比较敏感，应该被优先调度。它虽然时间都花在IO上，不关心CPU的性能，但是它关心的是是否能够及时的拿到CPU的使用权。也就是是否可以及时的被CPU调度。当自己完成了IO操作，但是一直不被CPU调度，那肯定也是不行的。比如，你正在疯狂编译安卓系统，而等鼠标行为的用户界面老不工作（正在狂睡），但是鼠标一点，我们应该优先打断正在编译的进程，而去响应鼠标这个I/O，这样电脑的用户体验才符合人性。

3、实时进程调度

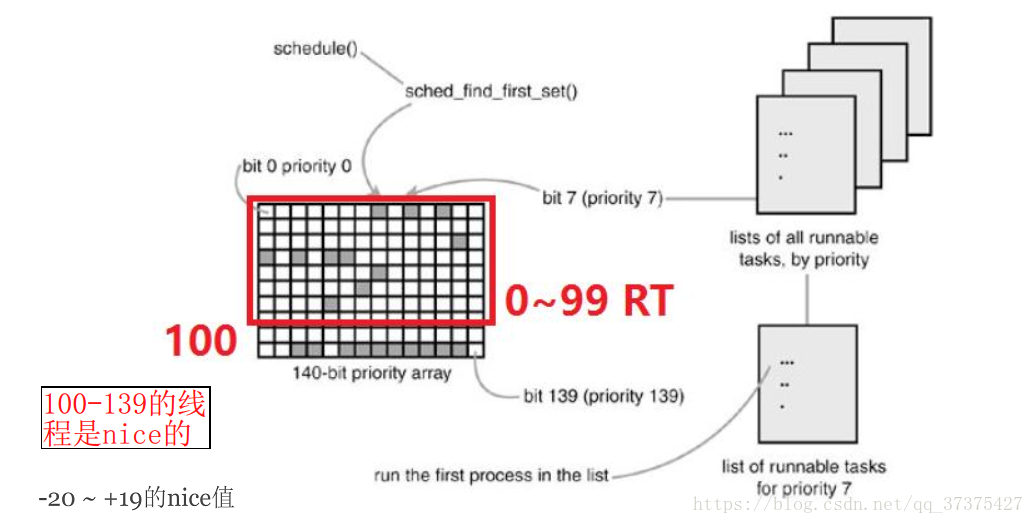

在早期2.6内核时，调度器使用的是优先级数组和Bitmaps

优先级号一共有0-139，其中0-99的是RT（实时）进程，100-139的是非实时进程。
某个优先级有TASK_RUNNING进程，响应bit设置为1.
调度第一个bitmap设置为1的进程。

对于Linux的RT进程，按照SCHED_FIFO和SCHED_RR的策略。

SCHED_FIFO：不同优先级按照优先级高的先跑到睡眠，优先级低的再跑。同等优先级的先进先出，先ready的跑到睡，后ready的接着跑。
SCHED_RR：不同优先级按照优先级高的先跑到睡眠，优先级低的再跑。同等优先级的进行时间片轮转。

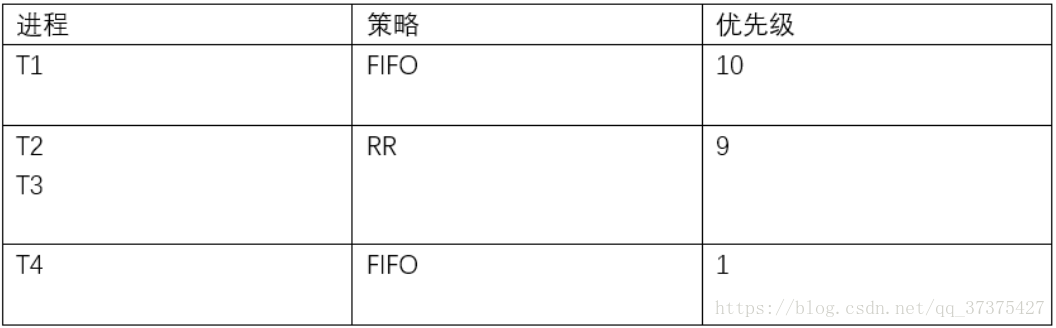

比如Linux存在如下4个进程，T1~T4（内核里面优先级数字越低，优先级越高）：

那么它们在Linux的跑法就是：
在这里插入图片描述

当然，Linux中大多数的进程都不是RT的，而是非RT的普通进程。并且，就算有RT的进程一直存在，CPU也不会一直被RT进程霸占，必须给普通进程留有一定的时间片。在Linux中存在一个RT门限。

在sched_rt_period_us时间内，RT进程最多跑sched_rt_runtime_us时间，剩下的时间必须留给非RT进程使用。

在Linux系统中上述两个时间在如下位置：
/proc/sys/kernel/sched_rt_period_us
/proc/sys/kernel/sched_rt_runtime_us

4、非实时进程的调度

4.1 早期2.6内核：

在不同的优先级进行时间片轮转
-20 ~ 19的nice值
根据睡眠情况，动态奖励和惩罚

普通进程调度，进程不会像RT进程那样一致霸占CPU，而是所有的进程都轮转获得CPU，只是当优先级高的话，可获得更多的时间片，醒来后可以抢占优先级低的进程。

但是，当进程的CPU占有率高，或者一开始的优先级高的话，后面内核会降低它的优先级，这样可以让IO消耗型的进程能够竞争过CPU消耗型的进程。
从而保障IO消耗型的进程能够及时获得CPU使用权。

4.2 CFS完全公平调度策略

新内核采用的调度策略就不是那么简单了，为了很好的统一CPU消耗型与IO消耗型进程的调度，与优先级（nice值）的协调，新内核采用了一种策略：完全公平调度策略。

注意：完全公平调度策略是针对普通进程而言的。

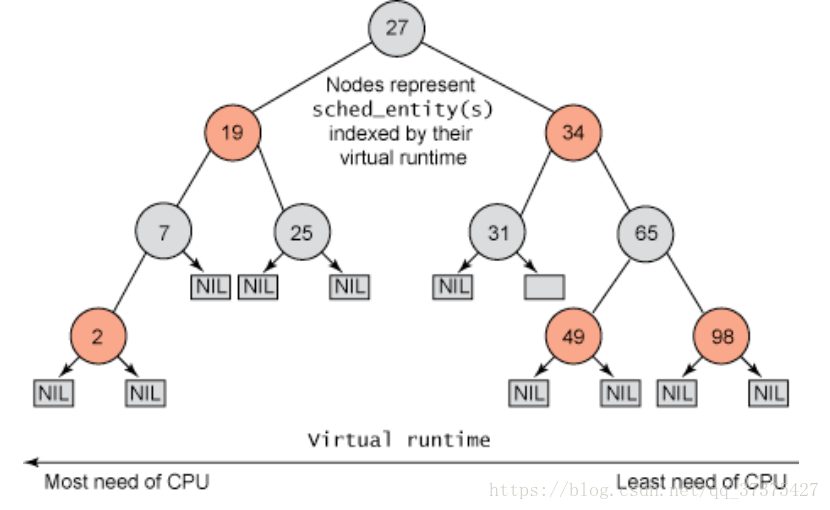

完全公平调度策略，内部的实现使用的是红黑树。左边节点的值小于右边节点的值。

红黑树节点的值为vruntime，进程的虚拟运行时间。

	vruntime =  pruntime * NICE_0_LOAD/ weight

pruntime：进程的物理运行时间，即实际的运行时间
weight：权重
NICE_0_LOAD：参数，等于1024，也是nice值为0的权重

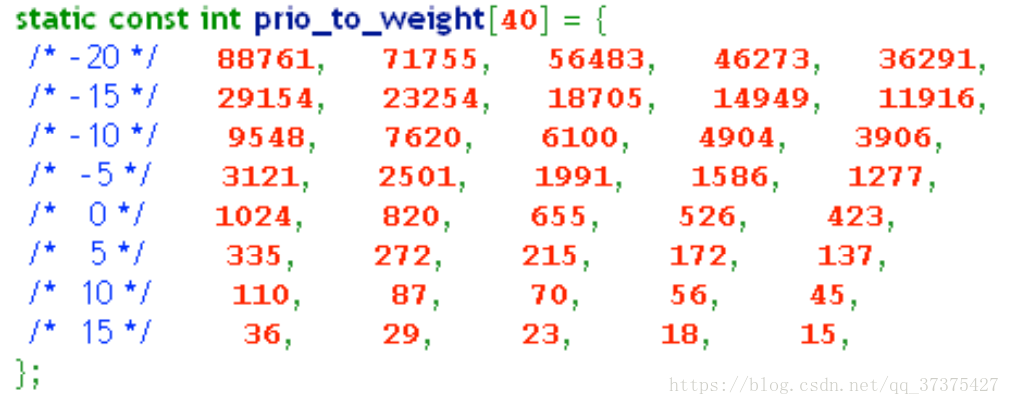

nice值与weight值的对应关系：

CFS调度策略：

当RT进程都睡眠了（或者RT进程已经跑了超过了sched_rt_runtime_us时间值），那么就该普通进程被调度了。Linux最先调度vruntime最小的进程，也就是位于红黑树最左边的进程。假设最先调度的进程是p1，那么随着p1的运行，p1的pruntime就会变大，就会导致p1的vruntime就会变大，那么p1在红黑树中的位置就会往右移动。下一次，就会调度最新的vruntime最小的进程（最新的红黑树最左边的进程）。

那么什么样的线程最容易被调度呢？由上述公式知，当pruntime小，weight值大的时候，vruntime小，最容易被调度到。而pruntime小意味着是IO消耗型进程，weight值大的意味着是nice值小（优先级高）的进程。

这样的话，我们就可以看到，红黑树很神奇的同时照顾了普通进程的CPU/IO消耗型与优先级（nice值）的情况。

比如有4个普通进程，如下表，目前显然T1的vruntime最小(这是它喜欢睡的结果)，然后T1被调度到。

	pruntime	Weight	vruntime
T1	8	1024（nice=0）	8*1024/1024=8
T2	10	526 （nice=3）	10*1024/526=19
T3	20	1024（nice=0）	20*1024/1024=20
T4	20	820 （nice=1）	20*1024/820=24

然后，我们假设T1被调度再执行12个pruntime，它的vruntime将增大delta*1024/weight（这里delta是12，weight是1024），于是T1的vruntime成为20，那么这个时候vruntime最小的反而是T2（为19），此后，Linux将倾向于调度T2（尽管T2的nice值大于T1，优先级低于T1，但是它的vruntime现在只有19）。

所以普通进程的调度，是一个综合考虑IO/CPU消耗型与优先级的，通俗点说就是考虑你喜欢睡还是喜欢干活，以及你的nice值是多少（优先级高不高）。所以，Linux中进程的调度时间是不确定的，它具有随机性，无法判断一个进程的调度的延迟，更无法判断一个进程什么时候会被调度到，它是需要看看当前系统中是否还有其他进程在跑，以及被唤醒的进程的nice值以及它之前喜不喜欢睡觉！！！

还有一点要注意：普通进程在跑，如果突然有一个RT进程过来了，那么RT进程就是无敌的，它会被调度，直到它运行结束或者睡眠。

5、工具chrt和renice

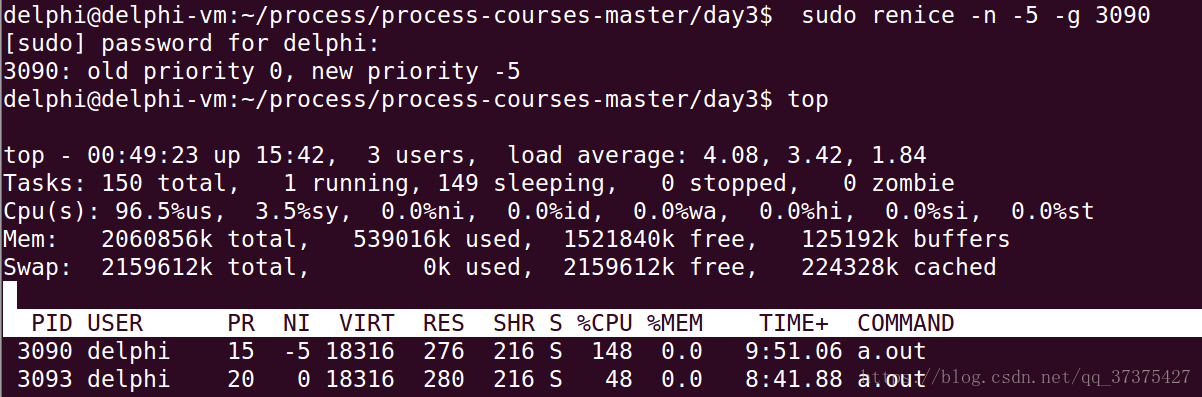

chrt工具可以设置进程的调度策略与优先级，nice和renice可设置进程的nice值。renice是程序已经跑起来了你可以去设置nice值。

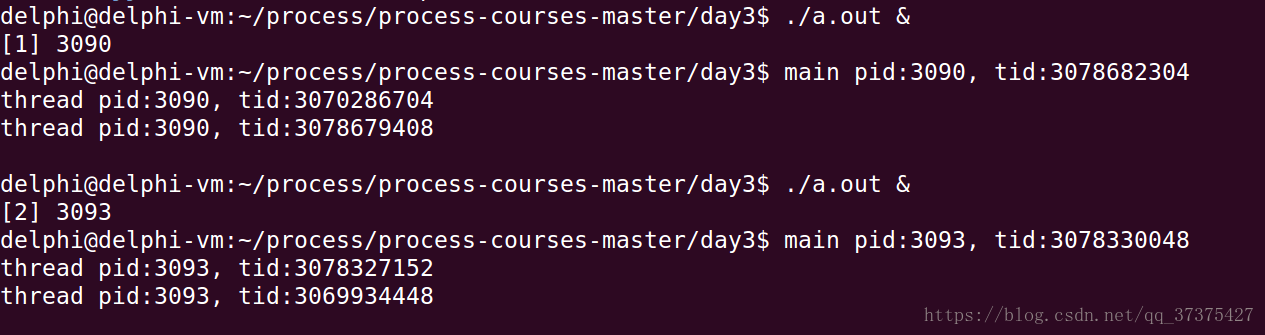

看一下程序：
two-loops.c

#include <stdio.h>
#include <pthread.h>
#include <sys/types.h>void *thread_fun(void *param)
{printf("thread pid:%d, tid:%lu\n", getpid(), pthread_self());while (1) ;return NULL;
}int main(void)
{pthread_t tid1, tid2;int ret;printf("main pid:%d, tid:%lu\n", getpid(), pthread_self());ret = pthread_create(&tid1, NULL, thread_fun, NULL);if (ret == -1) {perror("cannot create new thread");return 1;}ret = pthread_create(&tid2, NULL, thread_fun, NULL);if (ret == -1) {perror("cannot create new thread");return 1;}if (pthread_join(tid1, NULL) != 0) {perror("call pthread_join function fail");return 1;}if (pthread_join(tid2, NULL) != 0) {perror("call pthread_join function fail");return 1;}return 0;
}
