VGA显示器驱动设计与验证

1、VGA显示原理
VGA显示器显示图像，并不是直接让图像在显示器上显示出来，而是采用扫描的方式，将构成图像的像素点，在行同步信号和场同步信号的同步下，按照从上到下、由左到到右的顺序扫描到显示屏上。

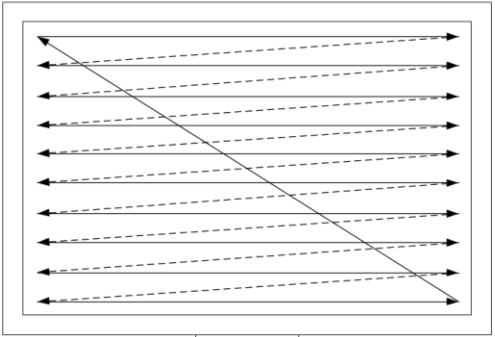

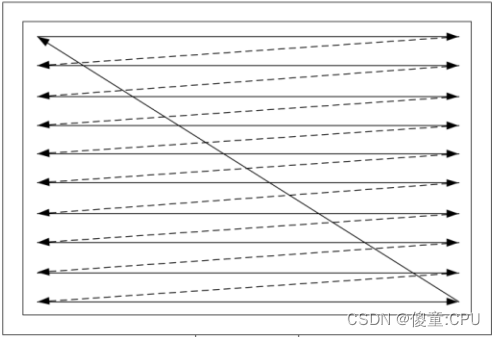

VGA显示器的扫描规律
（1）在行、场同步信号的同步作用下，扫描坐标定位到左上角的第一个像素点坐标。
（2）自左上角（第一行）第一个像素点坐标，逐个像素点向右扫描
（3）扫描到第一行最后一个数据，一行图像扫描完成，进行图像消隐，扫描坐标自第一行行尾转移到第二行行首
（4）重复若干次扫描至最后一行行尾，一帧图像扫描完成，进行图像消隐，扫描坐标跳转会到左上角第一行行首，开始下一帧图像的扫描。

2、VGA时序标准
