PCB设计中避免电磁干扰（EMI）是一项涉及电路架构、布局布线、材料选择及制造工艺的系统工程。本文从设计原理到工程实践，系统阐述EMI产生机制及综合抑制策略，覆盖高频信号控制、接地优化、屏蔽技术等核心维度，为高密度、高速PCB设计提供完整的EMI解决方案。
一、EMI产生机理与抑制原理

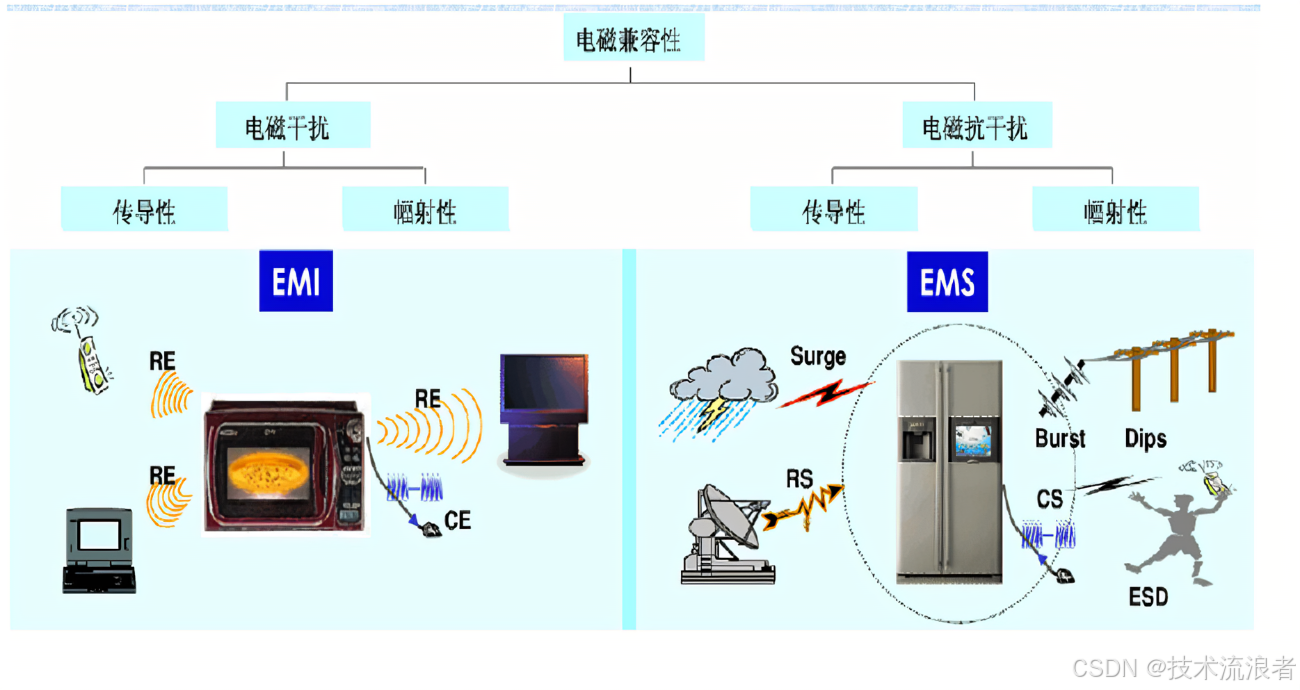

电磁干扰源于电流突变产生的电磁场耦合，主要包含传导干扰（30Hz-30MHz）和辐射干扰（30MHz-GHz以上）。其形成需三个要素：干扰源、耦合路径、敏感设备。抑制策略需从这三方面切入：
- 干扰源控制
降低高速信号上升时间（Tr），如使用Tr＞1ns的驱动芯片可将fknee（最高EMI频率）限制在350MHz以下。开关电源选用软开关拓扑（如LLC）可将dv/dt降低60%以上。- 耦合路径阻断
传输线参数优化，差分对阻抗偏差控制在±5%以内，减少共模噪声。采用带状线替代微带线可降低辐射强度达10dB。- 敏感设备防护
高精度ADC前端增加共模扼流圈（CMC），抑制1MHz以上干扰信号达40dB。
二、分层堆叠设计与EMI抑制
层叠结构是EMI控制的物理基础，典型八层板推荐结构：
| 层序 | 功能 | 材质要求 |
|---|---|---|
| 1 | 信号层 | 低粗糙度铜箔（Rz＜2μm） |
| 2 | 地平面 | 1oz铜厚，完整无分割 |
| 3 | 信号层 | 玻纤效应补偿材料 |
| 4 | 电源平面 | 多区域分割，去耦电容集中 |
| 5 | 信号层 | 带防护带的敏感信号 |
| 6 | 电源平面 | 混合压合结构 |
| 7 | 地平面 | 多点过孔连接 |
| 8 | 信号层 | 表层铺地网格 |
关键设计原则：
- 相邻信号层走线正交布局，减小层间串扰
- 电源/地平面间距≤4mil，形成低阻抗供电网络
- 高速信号优先布在内层，利用地平面屏蔽辐射
三、布局优化策略
1. 功能分区
- 数字/模拟隔离：通过开槽分割地平面，间距＞20mm，跨区信号采用磁珠或电容滤波
- 高频模块集中：WiFi/BT模块与CPU保持≥15mm间距，外围增加屏蔽罩安装焊盘
- 电源模块布局：DC-DC转换器靠近输入端，输入/输出环路面积＜5cm²
2. 时钟电路处理
- 晶体振荡器外壳多点接地，周围布设接地过孔阵列（间距λ/10）
- 时钟线长度匹配误差＜50mil，避免并行长度超过1000mil
- 时钟驱动器采用源端串联匹配（Rs=Z0-Zout）
四、走线关键技术与规范
1. 高速信号布线
- 阻抗控制：差分对采用边缘耦合结构，线宽/间距比=2:1，参考平面间距误差＜5%
- 过孔优化：高速信号过孔反焊盘直径=2倍孔径，背钻残桩＜8mil
- 蛇形绕线：振幅≤5W（W为线宽），间距≥3W，避免周期性结构引发谐振
2. 电源走线规范
- 主电源通道宽径比≥1A/mm，分支采用星形拓扑
- 去耦电容布局遵循"先小后大"原则：0402封装电容距引脚＜100mil
- 电源平面分割避免形成狭长区域，防止腔体谐振
3. 特殊信号处理
- 射频信号：采用共面波导（CPW）结构，两侧接地带过孔间距＜λ/8
- 复位信号：增加RC滤波（R=33Ω，C=10nF），走线远离时钟区域
- 接口信号：USB/HDMI等差分对长度偏差＜5mil，距板边≥3H（H为介质厚度）
五、接地系统设计
1. 混合接地策略
- 低频电路（＜1MHz）：单点接地，星形拓扑
- 高频电路（＞10MHz）：多点接地，过孔间距＜λ/20
- 混合信号系统：采用"Hybrid Ground"结构，数模地通过磁珠连接
2. 地平面优化
- 避免地平面分割，必要分割时跨分割线布设跨接电容（100nF/1μF并联）
- 地平面边缘缩进20H规则（H为板层间距），减少边缘辐射
- 关键IC下方设置局部地岛，通过过孔阵列与主地连接
3. 接地过孔阵列
- 过孔间距计算公式：
（f_max单位GHz，d单位mm）- BGA封装器件每四个信号过孔配一个地过孔
- 板边设置接地屏蔽过孔带，间距＜λ/10
六、屏蔽与滤波技术
1. 电磁屏蔽
- 局部屏蔽：敏感模块采用0.2mm厚镀锡钢罩，接地点间距≤5mm
- 电缆屏蔽：同轴线外层编织网360°端接，转移阻抗＜100mΩ/m
- 缝隙处理：屏蔽罩开窗长宽比＜5:1，接触面导电衬垫压缩率30%
2. 滤波设计
- 电源入口滤波：π型滤波网络（10μF+磁珠+0.1μF），截止频率＜1MHz
- 信号线滤波：
- 低频：RC滤波（R=50Ω，C=100pF）
- 高频：三端电容（接地引脚长度＜1mm）
- 共模滤波：共模扼流圈阻抗＞100Ω@100MHz，差模插损＜0.5dB
七、先进材料与工艺
1. 基材选择
- 高频电路：Rogers RO4350B（εr=3.48，tanδ=0.0037@10GHz）
- 高速数字：MEGTRON6（Dk=3.7，Df=0.002@1GHz）
- 汽车电子：Isola FR408HR（Tg≥180℃，CAF电阻＞500MΩ）
2. 铜箔处理
- 超低轮廓铜箔（HVLP）：表面粗糙度Rz＜2μm，降低趋肤效应损耗
- 表面涂覆：化学沉银（0.1-0.3μm）或ENIG（3-5μm Ni，0.05-0.1μm Au）
3. 制造工艺
- 激光直接成像（LDI）：线宽精度±3μm，阻抗控制偏差＜±5%
- 等离子体除胶渣：孔壁粗糙度Ra＜8μm，提升高频信号完整性
八、仿真验证与测试
1. 前仿真阶段
- SI/PI分析：HyperLynx仿真确定走线拓扑，确保眼图张开度＞60%
- EMI预测：CST Microwave Studio计算近场辐射，优化屏蔽方案
2. 后验证测试
- TDR测试：时域反射仪测量阻抗连续性，采样率＞40GHz
- 近场扫描：探头分辨率＜1mm，定位辐射超标点
- EMC认证：依据CISPR32标准，10m法暗室测试辐射发射限值
九、特殊场景EMI控制
1. 汽车电子
- CAN总线终端电阻选用汽车级厚膜电阻（-40~125℃温漂＜±1%）
- 点火线圈驱动电路增加TVS阵列，箝位电压＜40V
2. 医疗设备
- 生物电信号采集前端采用Guard Ring结构，漏电流＜1pA
- 射频消融设备实现双屏蔽层设计，层间介质厚度≥2mm
3. 航空航天
- 板级三防涂层介电常数＜3.0，厚度均匀性±5μm
- 关键信号线实施冗余布线，间距＞50mil
通过系统化的EMI控制策略，结合先进设计工具与制造工艺，可有效实现PCB电磁兼容性设计。从GHz级5G基站到μV级医疗传感，科学的EMI管控技术持续推动电子设备向更高性能、更小体积、更低功耗方向演进。未来随着AI辅助设计、光子集成等技术的发展，PCB的EMI控制将进入智能化、多维化新阶段。
