在光谱分析领域，LabVIEW 凭借其图形化编程、丰富函数库及强大数据处理能力，成为高效工具。本案例将介绍如何利用 LabVIEW 仿真光谱信号，并对实际采集的光谱数据进行处理，涵盖信号生成、数据采集、滤波、分析及显示等环节。
一、光谱信号仿真
-
原理：光谱信号可看作不同波长、强度的光信号组合。在 LabVIEW 中，可基于数学模型生成模拟光谱信号。比如，根据普朗克辐射定律，黑体辐射光谱强度与波长、温度相关，可据此公式编写代码生成特定温度下的黑体辐射光谱信号。
-
实现步骤
-
创建波形函数：利用 LabVIEW “波形生成” 函数选板，如 “基本函数发生器”，设置频率（对应波长倒数）、幅值（对应光强）等参数。若要生成复杂光谱，可叠加多个不同频率、幅值的波形。
-
设置波长范围：依据实际需求，确定光谱波长范围，如可见光波段 380 - 780nm。通过换算，将波长范围转换为频率范围输入到函数中。
-
添加噪声：为使仿真信号更贴近实际，使用 “噪声” 函数添加高斯白噪声等，模拟环境干扰及探测器噪声。在 “信号处理”→“波形调理”→“添加噪声” 函数中设置噪声强度参数。
-
二、光谱数据采集
-
硬件连接：若连接光谱仪等实际设备，需依据设备接口类型（如 USB、串口等），使用相应驱动程序和 LabVIEW I/O 函数进行连接配置。例如，USB 接口光谱仪，需安装对应厂商驱动，利用 LabVIEW 的 VISA（虚拟仪器软件架构）函数进行 USB 通讯配置。
-
采集程序编写
-
初始化设备：使用 VISA “VISA 打开” 函数打开设备连接，配置设备参数，如采样率、积分时间等。
-
数据读取：通过 “VISA 读取” 函数从设备读取光谱数据，将读取的数据转换为合适格式，如数组形式存储。
-
关闭连接：采集完成后，使用 “VISA 关闭” 函数关闭设备连接。
-
三、光谱数据处理
-
滤波处理
-
目的：去除光谱数据中的噪声及干扰信号，提高数据质量。
-
方法：常用数字滤波器，如低通滤波器去除高频噪声，高通滤波器去除低频漂移。在 LabVIEW “信号处理”→“滤波器” 选板中，选择 “巴特沃斯低通滤波器” 等，设置截止频率、阶数等参数进行滤波操作。
-
-
波长标定
-
原理：确定光谱数据中波长与探测器像元位置对应关系。可采用已知特征谱线的光源（如汞灯）进行标定。
-
实现：采集汞灯光谱，找到其特征谱线波长值及在探测器上像元位置，使用最小二乘法等曲线拟合方法，建立波长与像元位置的数学关系。在 LabVIEW “数学”→“曲线拟合” 选板中，使用 “多项式拟合” 函数进行操作。
-
-
峰值寻找
-
目的：确定光谱中特征峰位置及强度，用于物质成分分析等。
-
方法：利用 LabVIEW “信号处理”→“波形测量” 选板中的 “峰值检测” 函数，设置阈值、峰值宽度等参数，检测光谱数据中的峰值。
-
四、光谱数据显示与结果分析
-

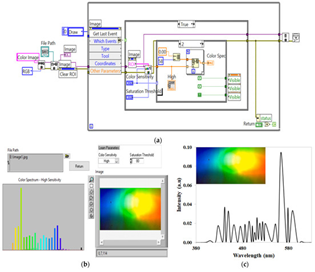

显示：使用 LabVIEW 图形显示控件，如 “波形图表”“XY 图” 展示光谱数据。可设置坐标轴标签（波长、强度等）、颜色、线条样式等，使光谱图更直观。
-
结果分析：依据处理后的光谱数据及显示结果，结合光谱学知识分析物质成分、含量等。如通过特征峰波长位置判断物质种类，根据峰强度与标准曲线对比确定含量。
)
)
