UEFI Spec 学习笔记---33 - Human Interface Infrastructure Overview（1）

33 - Human Interface Infrastructure Overview

本章节主要用于介绍Human Interface Infrastructure（HII）架构介绍，描述如何通过 HII 来管理用户的输入，以及描述在 UEFI spec 中涉及 HII 相关的 Protocol、function 和类型定义。

33.1 Goals

简单来说，就是要生成一个简单方便地可视化界面，让使用者可以在不同阶段来进行配置 FW.

33.2 Design Discussion

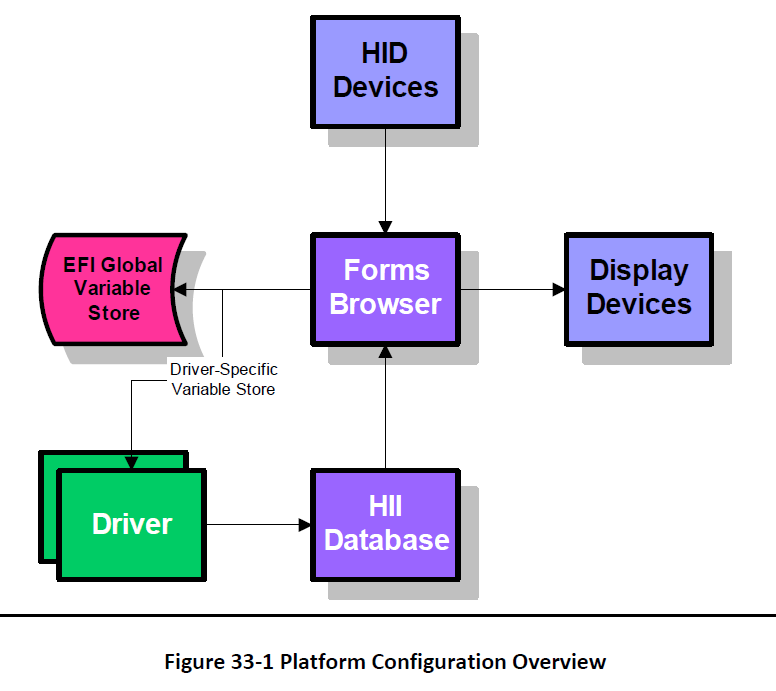

Human Interface Infrastructure 架构如下：

Driver 以及 application 会将 HII source 安装到 Hii Database，而 HII Database 就是一个数据中心，中间保存的就是（字体、字符、图片以及表单）.Form Browser 通过 Display Device 来呈现界面用于给客户浏览数据，然后用户通过 HID device （Human Interface Device 这类设备通常包括键盘、鼠标、游戏手柄、触摸板等用于人与计算机进行交互的输入或输出设备。）来输入数据给 Form Browser.在交互完成后，用户提交了修改给 Form Browser，然后 Form browser 通过 Variable Store 来修改保存到 NVRAM 中。

33.2.1 Drivers And Applications

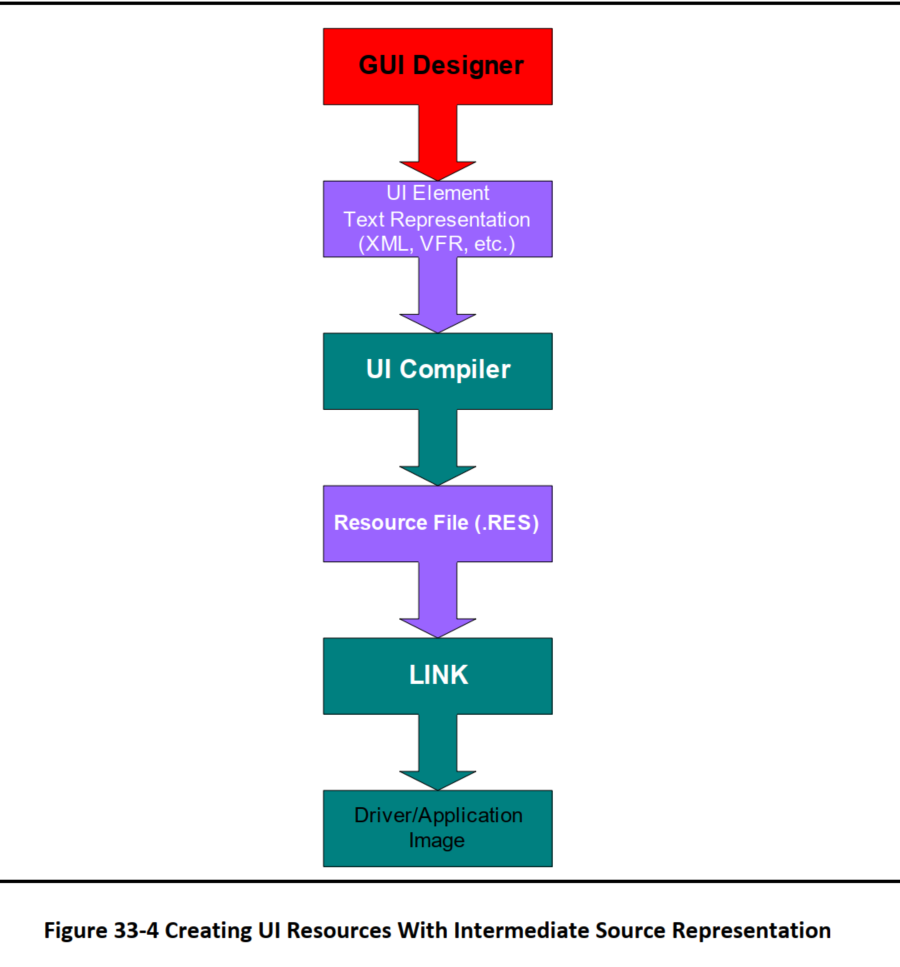

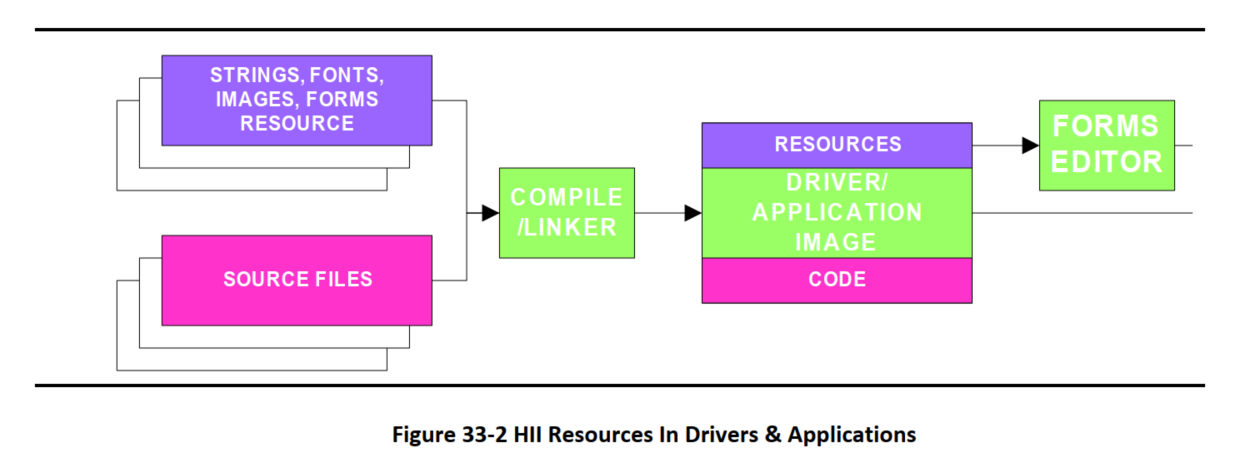

以 package 列表形式的使用者接口是由 driver 和 application 动态创建的，接口可以预编译或者作为 resource 包含在 driver 和 application 中。若是以资源的形式包在 driver 或者 application 中，则可以对资源进行修改，而不需要重新编译，比如若是在 UNI 文件中定义，需要修改的话就需要重新编译，若是动态 C 里面去修改的话就不需要重新编译，比如硬件信息。

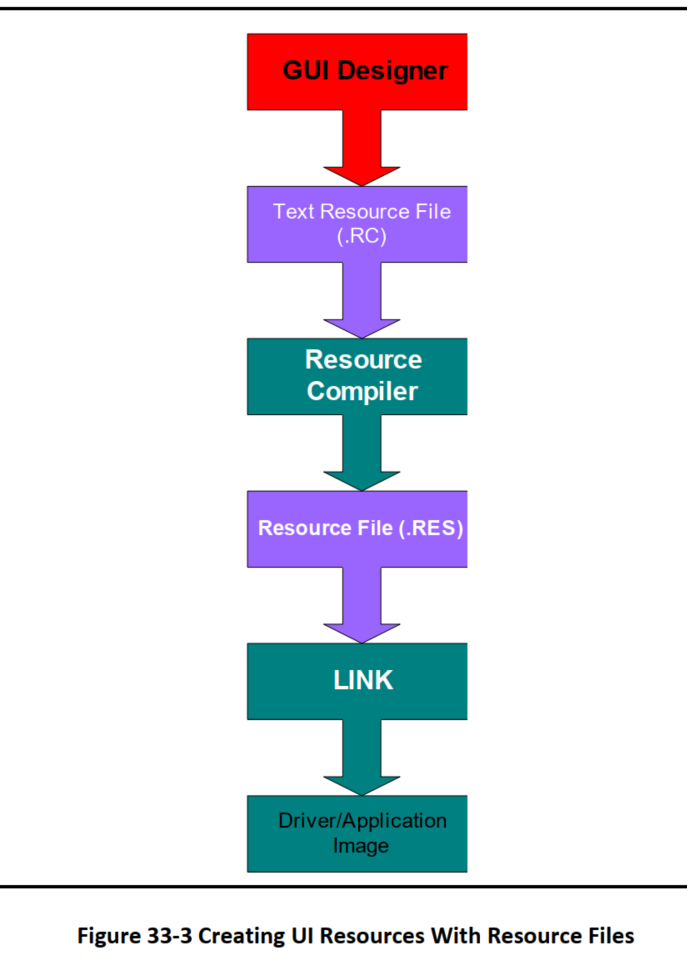

用户数据是以文本的格式进行保存，然后 resource 会被编译成一个 RES 文件然后链接到主程序。（PE/COFF resource 区域----PE/COFF（Portable Executable/Common Object File Format）是微软公司定义的一种文件格式，用于可执行文件、动态链接库（DLLs）、资源文件等在Windows操作系统中的存储。）

RES 文件中的资源数据在 PE/COFF 文件中通常位于 .rsrc 节，并以层次化的目录结构进行组织。

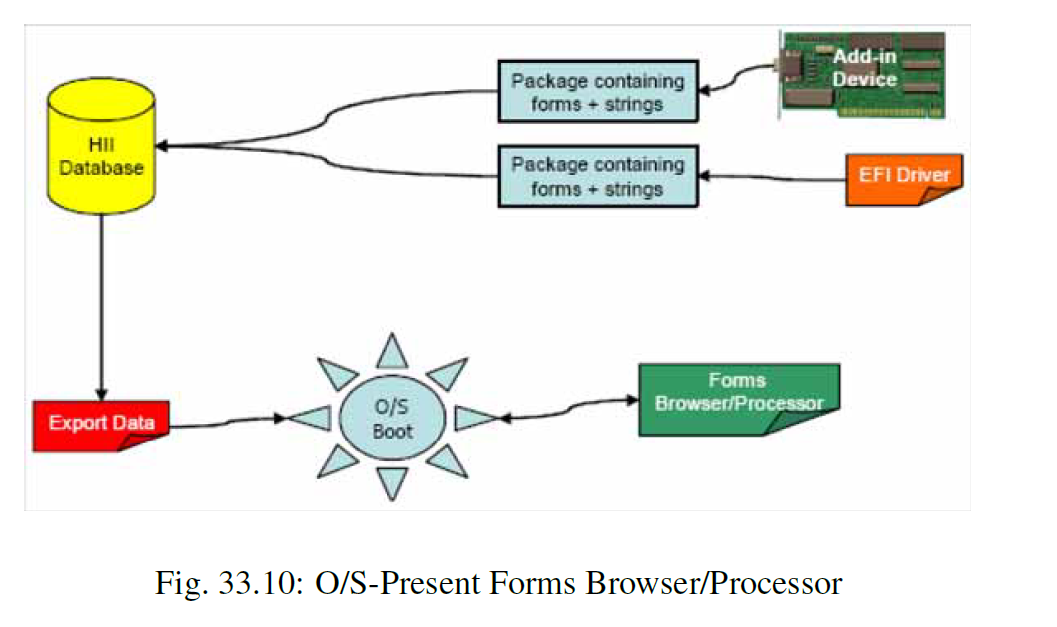

33.2.1.10 O/S-Present Forms Browser/Processor

在某些时候，OS 也是需要访问 HIIDATABASE 表单数据，所以定义了一个 O/S agent 用于封装数据并通过标准方式导出。

数据一般是保存 NVRAM 中，可以通过 HII 接口导出 HIIDatabase 数据。

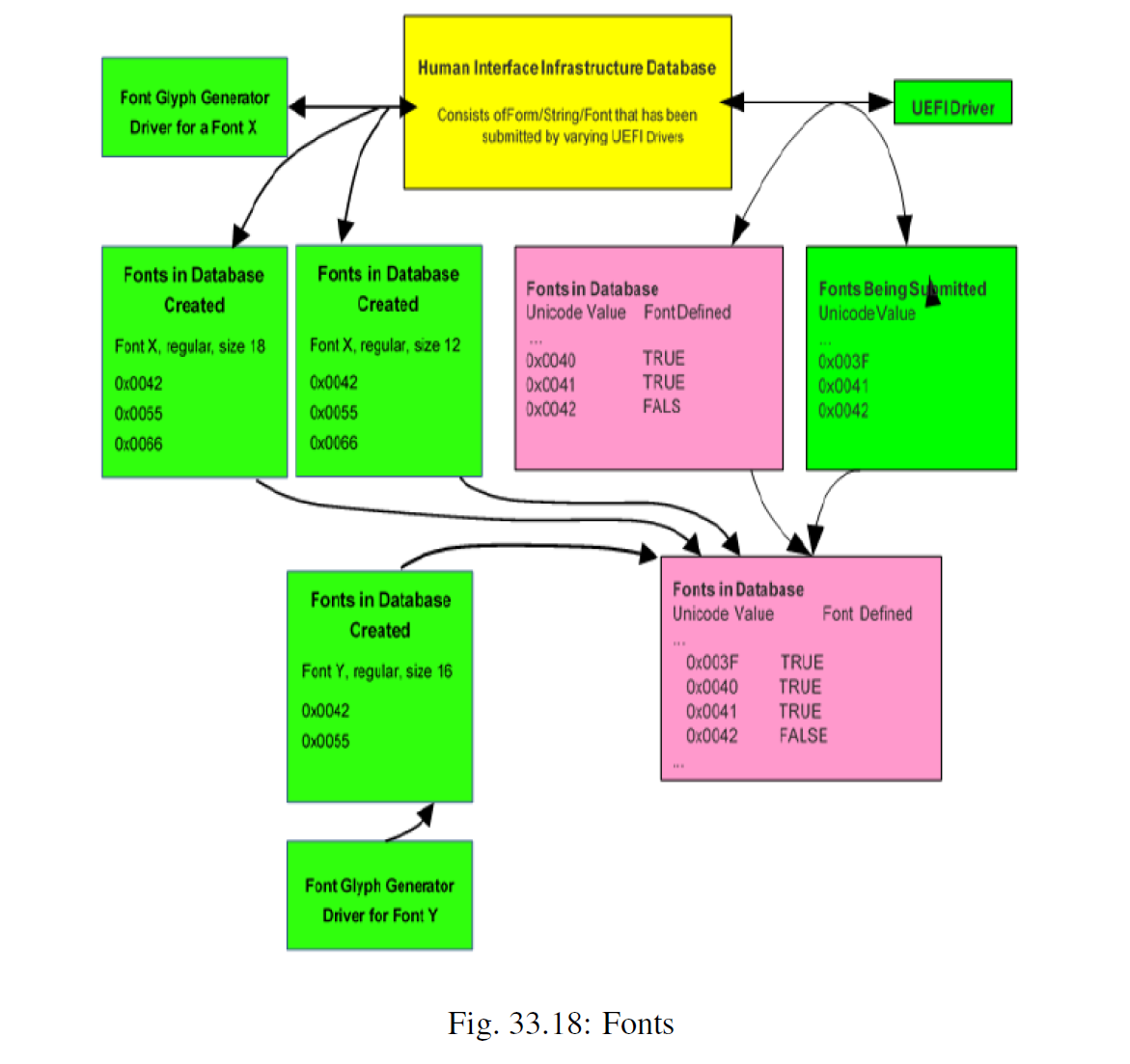

33.2.7 Fonts

UEFI描述了一种标准字体，这是所有支持位图输出设备上文本显示的系统所必需的。标准字体（system 字体）是一种固定间距字体，其中所有字符要么窄（8x19 像素），要么宽（16x19 像素）。UEFI还允许显示其他字体，包括固定间距和可变间距。平台对这些字体的支持是可选的。UEFI字体描述使用简化字体包（简化字体包）或正常字体。

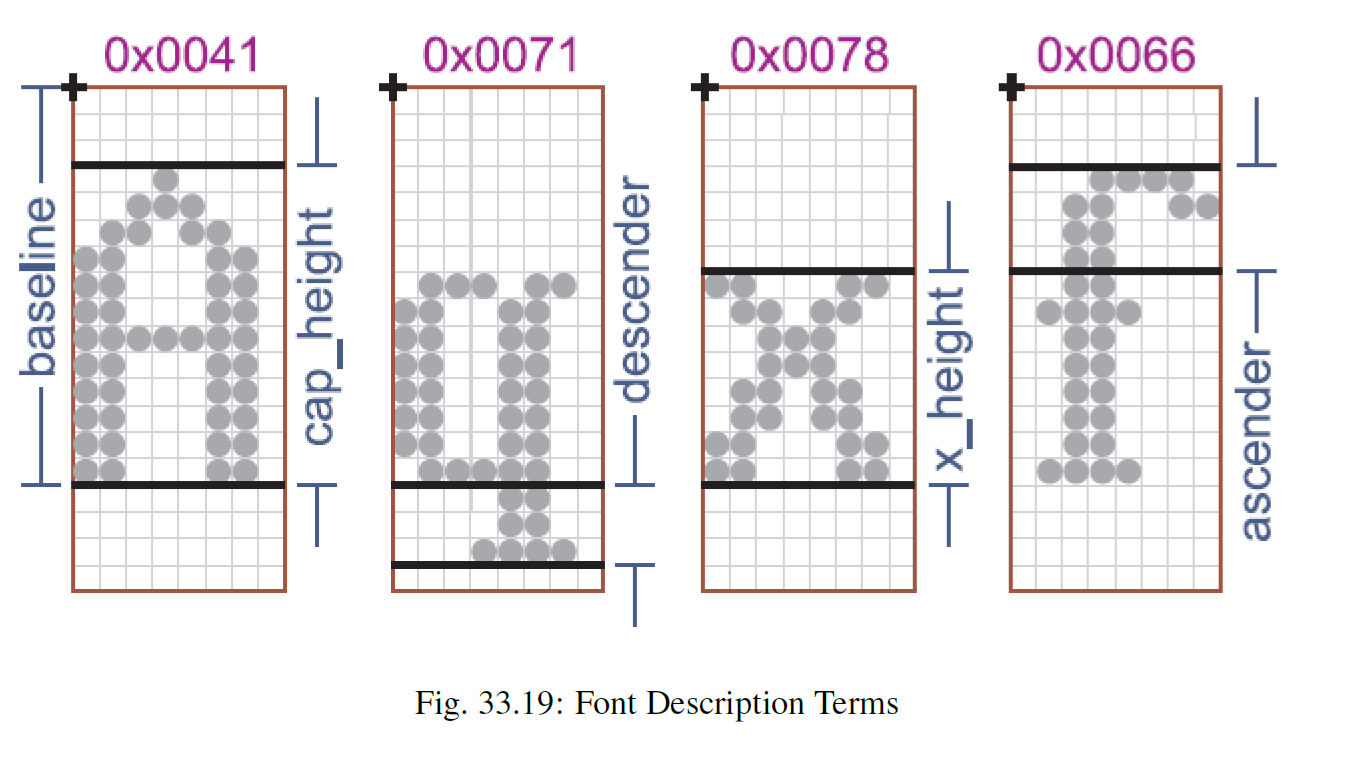

33.2.7.1 Font Attributes

字体属性有三种：

Font Name：也就是我们常见的字体样式，比如Arial、Times New Roman 等，标准字体也就是"sysdefault"

Font Size：字体大小描述的就是单个字符单元（Cell）的最大高度，标准的都是 19.
Font Style：字体样式描述了对字体基本视觉样式的标准视觉修改。支持的字体样式包括：粗体，斜体，下划线，双下划线，压花，轮廓和阴影。一些字体样式也可以由字体呈现引擎模拟。标准字体总是没有附加的字体样式。
