Ubuntu下OCC7.9+Qt5搭建简易的项目框架

近两年国产CAD替代如日中天，而几何内核作为CAD软件的核心组件之一，当前有且仅有唯一开源的几何内核库即OCCT；这里为各位自立于投入CAD开发或正在学习OCC库的小伙伴们奉献上一个快速搭建QT+OCC的项目框架；

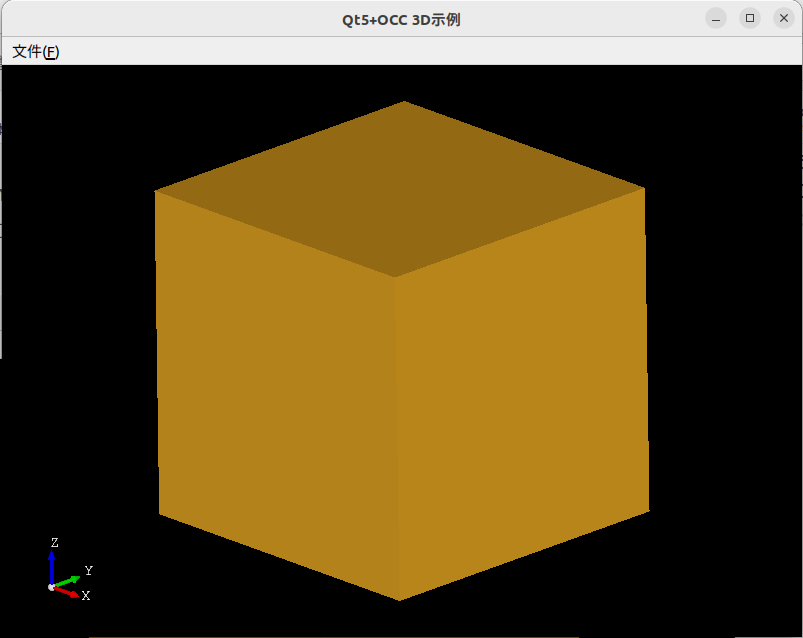

本文介绍了Qt5+Occ 显示几何模型，最终的效果如下：

一、OCC中常用的库介绍

首先我们来介绍一下OCC下常用的库的关系

OCC库名	功能	常用头文件	类或方法	备注
TKernel	基础核心库	Standard.hxx，Standard_Handle.hxx	Standard_Real，Standard_Integer，Handle()、Handle(ClassName)	内存管理、异常处理、基本数据类型，全局配置
TKMath	数学库	gp_Pnt.hxx，gp_Trsf.hxx，Geom_Curve.hxx	gp_Pnt（三维点），gp_Vec（向量），gp_Trsf（仿射变换），Geom_Line，Geom_Circle	提供几何和线性代数计算基础；坐标系、向量、矩阵、几何变换
TKBRep	Rrep拓扑结构相关库	TopoDS_Shape.hxx，BRep_Builder.hxx，TopExp_Explorer	TopoDS_Shape，TopoDS_Compound，BRep_Builder::MakeFace()	管理边界表示法（BRep）的拓扑结构
TKV3d	可视化相关库	V3d_View.hxx	V3d_View::FitAll()、V3d_View::Rotation()	管理三维视图、交互和显示属性；处理视图投影、光照、渲染模式
TKOpenGl	OpenGL的封装、抽象、集成	OpenGl_GraphicDriver.hxx	OpenGl_GraphicDriver（OpenGL图形驱动）	提供 OpenGL 的抽象接口；管理 OpenGL 上下文、渲染管线
TKService	窗口服务库	Aspect_Window.hxx，Aspect_DisplayConnection.hxx	Aspect_DisplayConnection（显示连接）	管理窗口系统集成（如 X11、Win32），处理事件循环、窗口属性
TKPrim	基本几何体库	BRepPrimAPI_MakeBox.hxx	BRepPrimAPI_MakeBox(创建立方体)	创建基本几何体（立方体、球体、圆柱体等），参数化几何体的构造
TKBO	布尔操作	BRepAlgoAPI_Fuse.hxx，BRepAlgoAPI_Cut.hxx	BRepAlgoAPI_Fuse（布尔并集）， BRepAlgoAPI_Cut（布尔差集）	实现几何布尔运算

二、设置CMakeLists.txt核心引用

首先我们需要定义CMakeLists.txt

# 查找 OpenCASCADE 库
find_package(OpenCASCADE REQUIRED)
...target_link_libraries(${PROJECT_NAME}TKernel     # 核心基础库TKMath      # 数学库TKBRep      # BRep 模型支持TKV3d       # 3D 视图支持TKOpenGl    # OpenGL 图形驱动TKService   # 提供 AIS_InteractiveContextTKPrim      # 基本图形支持
)

当然，你可以一次性引入足够的库

# 查找 OpenCASCADE 库
find_package(OpenCASCADE REQUIRED)# 包含 OpenCASCADE 头文件
include_directories(${OpenCASCADE_INCLUDE_DIRS})# 添加 OpenCASCADE 库
target_link_libraries(${PROJECT_NAME} ${OpenCASCADE_LIBRARIES})

如果OpenCASCADE在默认的Cmake包依赖路径下包找不到，则编译时，可这样设置cmake -DOpenCASCADE_DIR="/path/to/opencascade" .. 这样的CMakeLists.txt解析时，搜索OpenCASDE包时就会优先在上面设置的目录查找；find_package原理点这里

当然，如果你希望编译时，只输入cmake ..就了事，我们可以明确指定OCC包的安装地址，可CMakeLists.txt中，声明安装目录，设置变量set(OpenCASCADE_DIR "/path/to/you/dir")

完整的CMakeLists.txt如下所示：

cmake_minimum_required(VERSION 3.5)project(MyQtProject)set(CMAKE_CXX_STANDARD 11)
set(CMAKE_CXX_STANDARD_REQUIRED ON)# Find includes in corresponding build directories
set(CMAKE_INCLUDE_CURRENT_DIR ON)# Find the Qt5 Widgets library
find_package(Qt5 REQUIRED COMPONENTS Core Gui Widgets X11Extras)# 查找 OpenCASCADE 库
find_package(OpenCASCADE REQUIRED)# Define source and header files
# 添加源代码文件
file(GLOB_RECURSE SOURCES src/*.cpp)
file(GLOB_RECURSE HEADERS src/*.h)# set(SOURCES src/main.cpp src/dialog.cpp)
# set(HEADERS src/dialog.h)  # 这里可以添加头文件，如果需要的话# 自动处理 moc、uic、rcc
set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTUIC ON)
set(CMAKE_AUTORCC ON)# Add an executable with the above sources
add_executable(${PROJECT_NAME} ${SOURCES} ${HEADERS})# Use the Widgets module from Qt5
target_link_libraries(${PROJECT_NAME}Qt5::Widgets
)# 添加 OpenCASCADE 库 - 指定添加（推荐）
target_link_libraries(${PROJECT_NAME}TKernel     # 核心基础库TKMath      # 数学库TKBRep      # BRep 模型支持TKV3d       # 3D 视图支持TKOpenGl    # OpenGL 图形驱动TKService   # 提供 AIS_InteractiveContextTKPrim      # 基本图形支持
)

三、上代码

1、项目结构如下

- build/
- src/|-main.cpp|-MainWindow.cpp|-MainWindow.h|-OccViewerWin.cpp|-OccViewerWin.h
- CMakeLists.txt

mian.cpp为Qt5入口，MainWindow为主窗口，用来承载菜单及核心的3D预览子组件，OccViewerWin为Occ预览3D模型的Qt子组件

2、Qt5框架类代码
main.cpp

// main.cpp
#include <QApplication>
#include "MainWindow.h"int main(int argc, char *argv[]) {QApplication app(argc, argv);MainWindow mainWindow;mainWindow.show();return app.exec();
}

MainWindow.h

#ifndef MAINWINDOW_H
#define MAINWINDOW_H#include <QMainWindow>
#include <QLabel>
#include <QMenu>
#include <QString>
#include "OccViewerWin.h"class MainWindow : public QMainWindow {Q_OBJECT // Qt 元对象系统所需的宏public:MainWindow(QWidget *parent = nullptr);void init();private slots:// 统一处理菜单点击的槽函数void handleMenuAction();// 按钮点击的槽函数void onButtonClicked();// 打开文件
