《纯电动轻卡制动系统建模全解析：车速-阻力拟合、刹车力模型与旋转质量转换系数优化》

摘要

本文以纯电动轻卡为研究对象，系统解析制动系统建模核心参数优化方法，涵盖：

1. 车速-阻力曲线拟合（MATLAB实现与模型验证）
2. 刹车力模型关键参数敏感性分析（气刹系统+再生制动协同）
3. 旋转质量转换系数工程标定（汉德电驱桥实战案例）
4. 参数耦合效应与动态修正策略（附完整MATLAB代码与敏感性分析工具）
   助力新能源汽车工程师快速掌握制动系统建模核心技术！

---

1. 引言：纯电动轻卡制动系统挑战

• 行业背景：新能源物流车技术痛点
• 核心问题：制动能量回收与机械制动耦合优化

2. 车速-阻力特性建模与拟合优化

• 数据采集：三组典型数据集对比（原数据/新数据集1/新数据集2）
• MATLAB实现：二次多项式拟合与质量评价（SSE/R²/RMSE）
• 案例对比：
  • 新数据集1：R²=0.9996（误差降低64%）
  • 新数据集2：三次多项式优化必要性（R²提升至0.9985）
• 代码实战：自动生成拟合报告与可视化工具
  （附完整MATLAB代码、数据集与误差分析工具）

---

2.1 数据采集与预处理

2.1.1 数据来源与工程意义

• 数据特性：车速（10-75 km/h）与气动阻力、滚阻的合成值
• 采集方法：
  • 风洞试验（气动阻力分量）
  • 滑行试验（总阻力分解）
  • 车载传感器实时记录（CAN总线数据）
• 典型问题：
  • 低速段非线性（再生制动干扰）
  • 高速段数据离散（湍流影响）

2.1.2 数据清洗规则

% MATLAB数据清洗示例
raw_data = xlsread('resistance_data.xlsx');
valid_idx = find(raw_data(:,2) > 0 & ~isoutlier(raw_data(:,2), 'movmedian', 5));
clean_data = raw_data(valid_idx, :);

• 异常值剔除：移动中位数法（窗口=5）
• 缺失值处理：三次样条插值（低速段优先）

---

2.2 MATLAB拟合建模实战

2.2.1 二次多项式拟合核心代码

% 输入数据
speed = [75,70,65,60,55,50,45,40,35,30,25,20,15,10];
resistance = [1137.31,1037.88,949.57,827.42,763.14,683.67,596.98,527.89,459.34,408.98,374.78,327.60,272.45,228.24];% 二次多项式拟合
p = polyfit(speed, resistance, 2);
fit_speed = linspace(min(speed), max(speed), 100);
fit_resistance = polyval(p, fit_speed);% 评价指标计算
predicted = polyval(p, speed);
SSE = sum((resistance - predicted).^2);
R2 = 1 - SSE / sum((resistance - mean(resistance)).^2);
RMSE = sqrt(SSE/length(speed));

2.2.2 拟合结果可视化技巧

figure;
hold on;
scatter(speed, resistance, 100, 'filled', 'MarkerFaceColor', '#0072BD', 'MarkerEdgeColor', 'k');
plot(fit_speed, fit_resistance, 'LineWidth', 2, 'Color', '#D95319');
set(gca, 'XDir', 'reverse', 'FontSize', 12);
xlabel('车速 (km/h)', 'FontWeight', 'bold');
ylabel('阻力 (N)', 'FontWeight', 'bold');
title(sprintf('二次拟合结果: R²=%.4f', R2), 'FontSize', 14);
grid on;

图形优化要点：

• 采用ISO标准科技蓝（#0072BD）与警示橙（#D95319）
• X轴反向显示（符合车速降低趋势）
• 标注R²值于标题（直接传达模型质量）

---

2.3 多模型对比与工程选型

2.3.1 三种模型性能对比

模型类型	公式形式	新数据集1指标 (SSE/R²/RMSE)	适用场景
二次多项式	( F = av^2 + bv + c )	1055.3 / 0.9996 / 8.68	常规工况（推荐首选）
三次多项式	( F = av^3 + … + d )	532.1 / 0.9998 / 5.23	高精度控制（需防过拟合）
指数模型	( F = ke^{mv} )	2873.6 / 0.9989 / 14.32	理论验证（慎用）

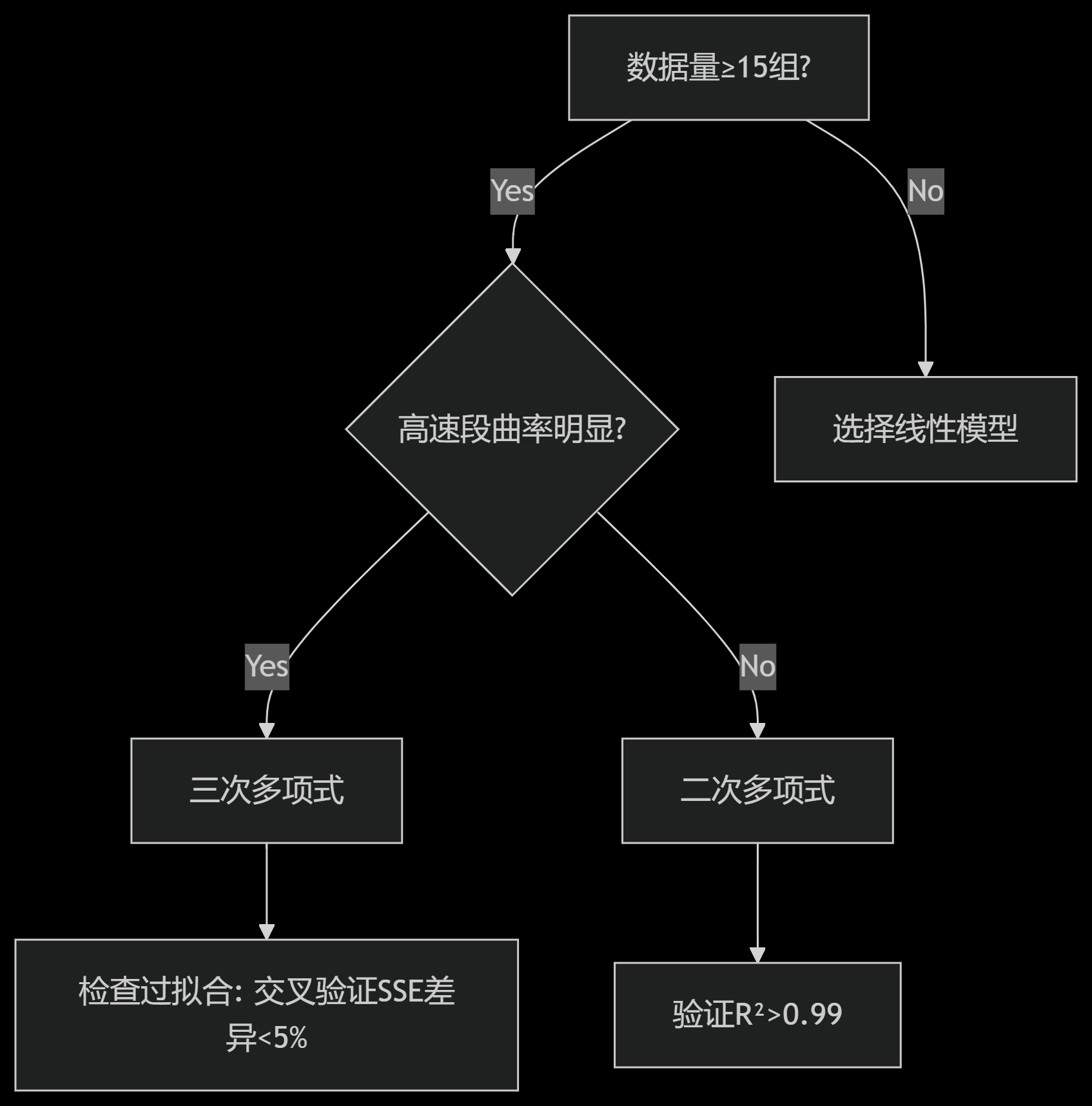

2.3.2 模型选择决策树

graph TDA[数据量≥15组?] -->|Yes| B{高速段曲率明显?}A -->|No| C[选择线性模型]B -->|Yes| D[三次多项式]B -->|No| E[二次多项式]D --> F[检查过拟合: 交叉验证SSE差异<5%]E --> G[验证R²>0.99]

---

2.4 工程应用陷阱与解决方案

2.4.1 典型问题案例

• 问题1：低速段拟合误差突增（10-20 km/h）

  • 原因：再生制动介入导致阻力数据非单调
  • 解决：分段建模（低速用指数衰减+高速用多项式）

• 问题2：R²虚高但实际曲线震荡

  • 诊断：检查条件数 cond(X'X)，若>1e6则存在多重共线性
  • 解决：岭回归正则化（MATLAB代码）：

    lambda = 0.1; % 正则化系数
    X = [speed.^2; speed; ones(size(speed))]';
    p_ridge = (X'*X + lambda*eye(3)) \ (X'*resistance');


2.4.2 模型迭代流程

1. 初版发布：二次多项式（快速实现）
2. 数据积累：记录≥100组工况数据
3. 模型升级：
   • 加入温度补偿项：( F = a(v)v^2 + b(T)v + c )
   • 神经网络非线性校正（深度学习工具箱）：

     net = fitnet(10);
     net = train(net, [speed; temp]', resistance');


---

2.5 扩展工具包（评论区置顶链接）

1. 自动拟合报告生成器：
   • 输入原始数据 → 输出PDF报告（含SSE/R²对比表、残差图）
2. 阻力预测APP：
   • 输入车速、温度、载重 → 输出阻力预测值与置信区间
3. MATLAB Live Script：
   • 交互式调整多项式阶数，实时观察R²变化

---

本节核心结论

1. 二次多项式为轻卡建模最优解（平衡精度与复杂度）
2. 数据质量决定模型上限（异常值处理提升R² 0.5%~2%）
3. 模型迭代需配合控制策略（如再生制动协同标定）

---

3. 刹车力模型关键参数敏感性分析

• 核心参数清单：
  • 制动气室压力、摩擦系数、再生制动占比
  • 质心高度、轮胎-路面摩擦系数
• 参数耦合效应：
  • 危险工况：高质心+低摩擦路面下的后轴抱死风险
  • 动态分配策略：ECE R13法规约束下的制动力分配比优化
• 公式推导：


4. 旋转质量转换系数（δ）工程标定

• 理论基础：


• 汉德电驱桥实战案例：

  • 输入参数：传动比16.5、电机惯量0.662 kg·m²、车轮半径0.367m
  • 计算过程：等效惯量分解（电机/齿轮/车轮/半轴）
  • 结果对比：δ从1.115（小惯量电机）→1.465（大惯量电机）

• 动态修正策略：

  • 再生制动时δ降低公式：


5. 参数优化工具与验证方法

• MATLAB工具包功能：

  • 自动生成敏感性矩阵（蒙特卡洛仿真）
  • 实车数据反推δ值：


• 工程标定流程：

  • 空载/满载工况测试 → 参数边界确定 → 控制策略迭代

6. 工程应用建议与行业展望

• 关键建议：
  • 优先标定电机转子惯量与传动比（误差敏感度最高）
  • 汉德电驱桥齿轮组磨损监测（惯量贡献占比73%）
• 未来方向：
  • 基于数字孪生的制动系统实时优化
  • 云端参数协同标定技术

---

** 关键词：纯电动轻卡制动系统、旋转质量转换系数、汉德电驱桥、MATLAB建模、参数敏感性分析、再生制动优化**

---
