ZYNQ笔记（十五）：PL读写PS DDR（自定义IP核-AXI4接口）

版本：Vivado2020.2（Vitis）

任务：PL 端自定义一个 AXI4 接口的 IP 核，通过 AXI_HP 接口对 PS 端 DDR3 进行读写测试，读写的内存大小是 4K 字节，

一、介绍

（1）AXI

（2）AXI SmartConnect 与 AXI Interconnect IP核

（3）ZYNQ AXI GP/HP 接口

二、硬件设计

三、软件设计

四、效果

一、介绍

（1）AXI

AXI：高级可扩展接口（Advanced eXtensible Interface）是 ARM 公司提出的 高性能、高带宽、低延迟 的片上总线协议，属于 AMBA：高级微控制器总线架构（Advanced Microcontroller Bus Architecture）协议家族的一部分，广泛应用于 FPGA 和 SoC 设计中。

AXI 协议目前主要有 3 种版本：

AXI4（AXI4-Full）：支持高带宽数据传输，适用于内存映射（Memory-Mapped）设备。
AXI4-Lite：简化版，适用于低复杂度外设（如寄存器配置）。
AXI4-Stream：无地址协议，用于高速流数据传输（如视频、网络数据）。

	AXI4 (Full)	AXI4-Lite	AXI4-Stream
地址支持	✔️	✔️	❌ (无地址)
突发传输	✔️	❌	❌ (但本身流数据连续，且不限制长度)
乱序支持	✔️	❌	❌
适用场景	DDR访问、DMA	寄存器配置	流数据传输：视频流、网络数据

（2）AXI SmartConnect 与 AXI Interconnect IP核

两者都是 Xilinx 提供的基础互联 IP，用于管理多个AXI主设备（Master）和从设备（Slave）之间的通信，支持地址路由、仲裁和基础QoS（服务质量）。AXI SmartConnect 为更高性能互联IP，在AXI Interconnect 基础上优化了延迟、吞吐量和资源利用率，支持更复杂的系统拓扑。

	AXI Interconnect	AXI SmartConnect
协议支持	AXI4, AXI4-Lite	AXI4, AXI4-Lite, AXI4-Stream
QoS 能力	基础轮询仲裁	权重仲裁、优先级抢占
数据宽度转换	需手动配置	自动适配
延迟优化	中等	更低延迟
适用场景	简单到中等复杂度系统	高性能复杂系统（如Versal）
资源占用	较少	较多（但更高效）

（3）ZYNQ AXI GP/HP 接口

Zynq 的 PS 与 PL 端之间通过多种AXI接口连接，其中 GP（通用）接口和 HP（高性能）接口是最常用的两类，主要区别在于带宽、用途和连接对象。以下是核心对比与使用指南：

特性	GP（General Purpose）接口	HP（High Performance）接口
AXI版本	AXI4（32位数据位宽）	AXI3/AXI4（32/64位数据位宽）
数据带宽	较低	高
主要用途	控制寄存器访问、低速数据传输	高速数据流（如DMA、视频处理）
连接对象	PS 作为主设备访问 PL 外设、进行一般性的数据传输交互	PL 作为主设备访问 PS 端 DDR 或 OCM
典型应用	配置IP核寄存器、传感器数据读取	视频帧缓冲、高速ADC/DAC数据交互

二、硬件设计

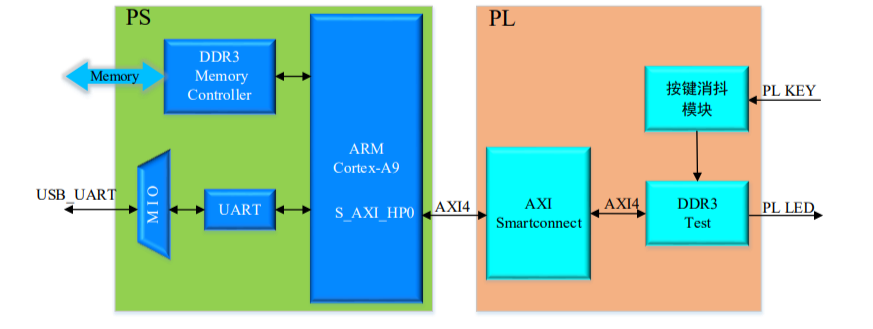

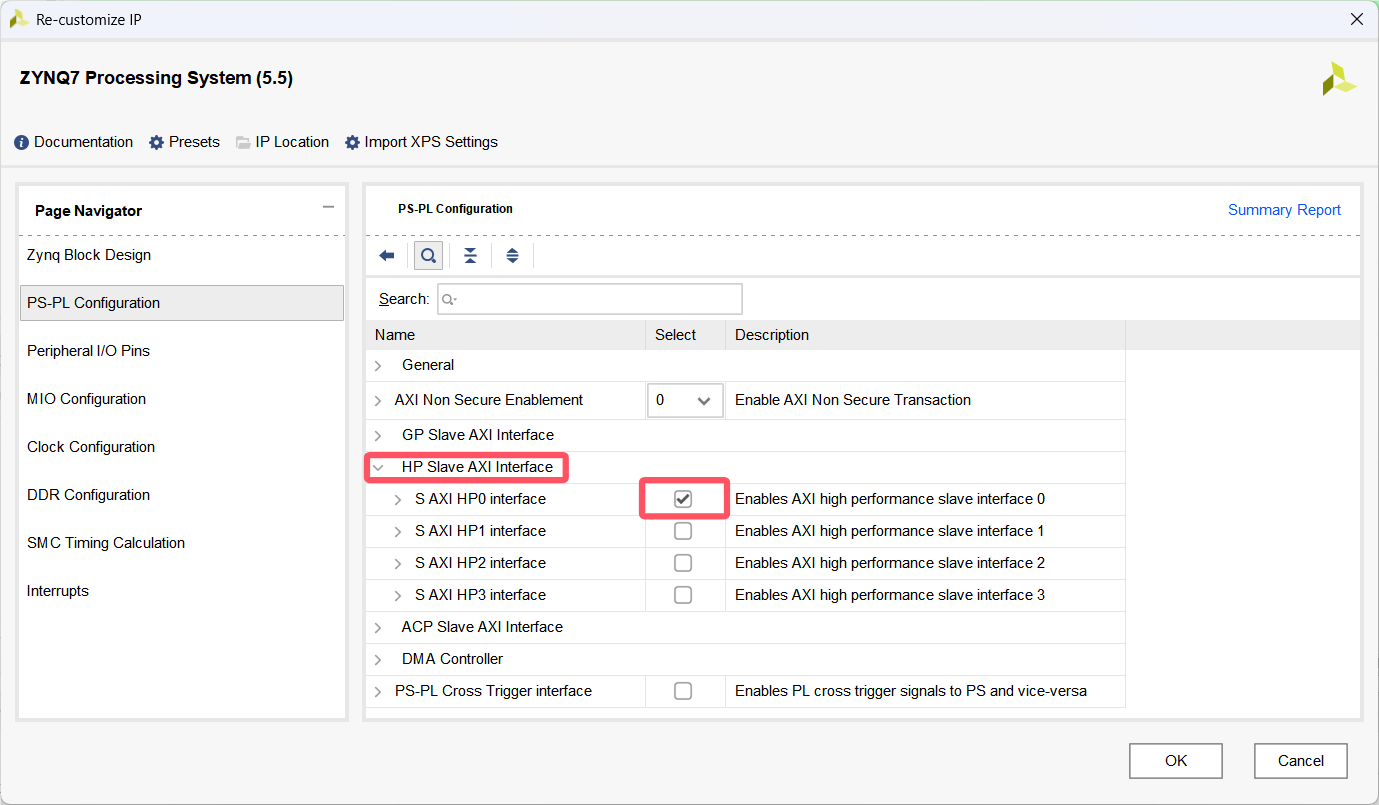

整体系统框图如图所示，ZYNQ 配置用到了UART、AXI HP接口（PL端访问 PS端 DDR）、DDR、以及提供给PL端的时钟、复位信号：

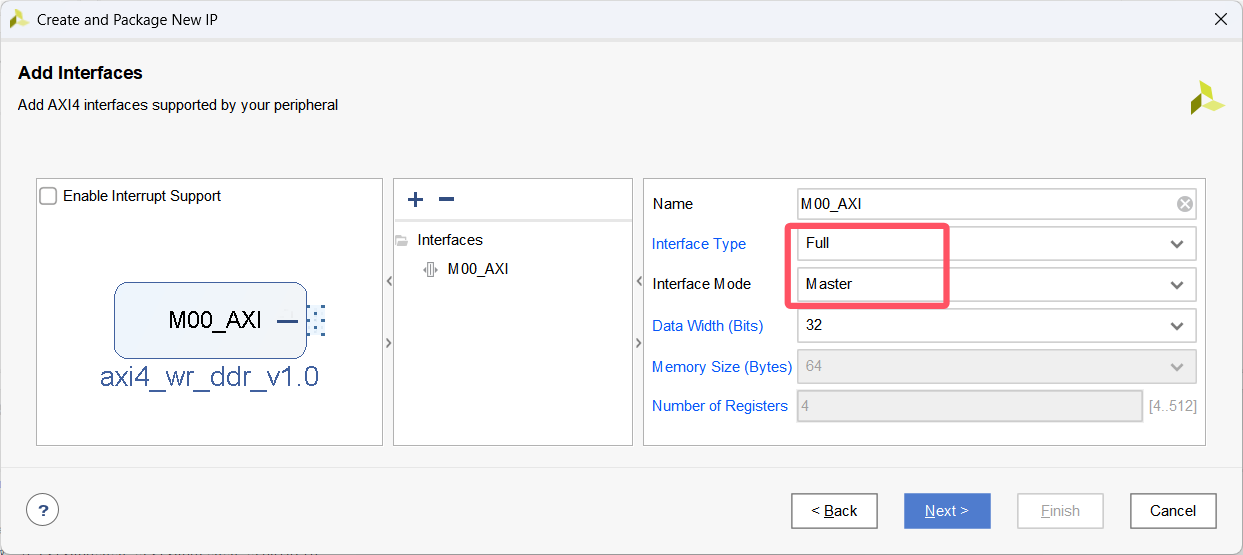

（1）自定义 IP 核创建流程之前有介绍，参考：ZYNQ笔记（六）：自定义IP核-LED呼吸灯。此外本次 IP 要实现 PL 端读写 PS 端 DDR，因此接口类型需要选FULL（AXI4-FULL）接口模式为Master。如图所示：

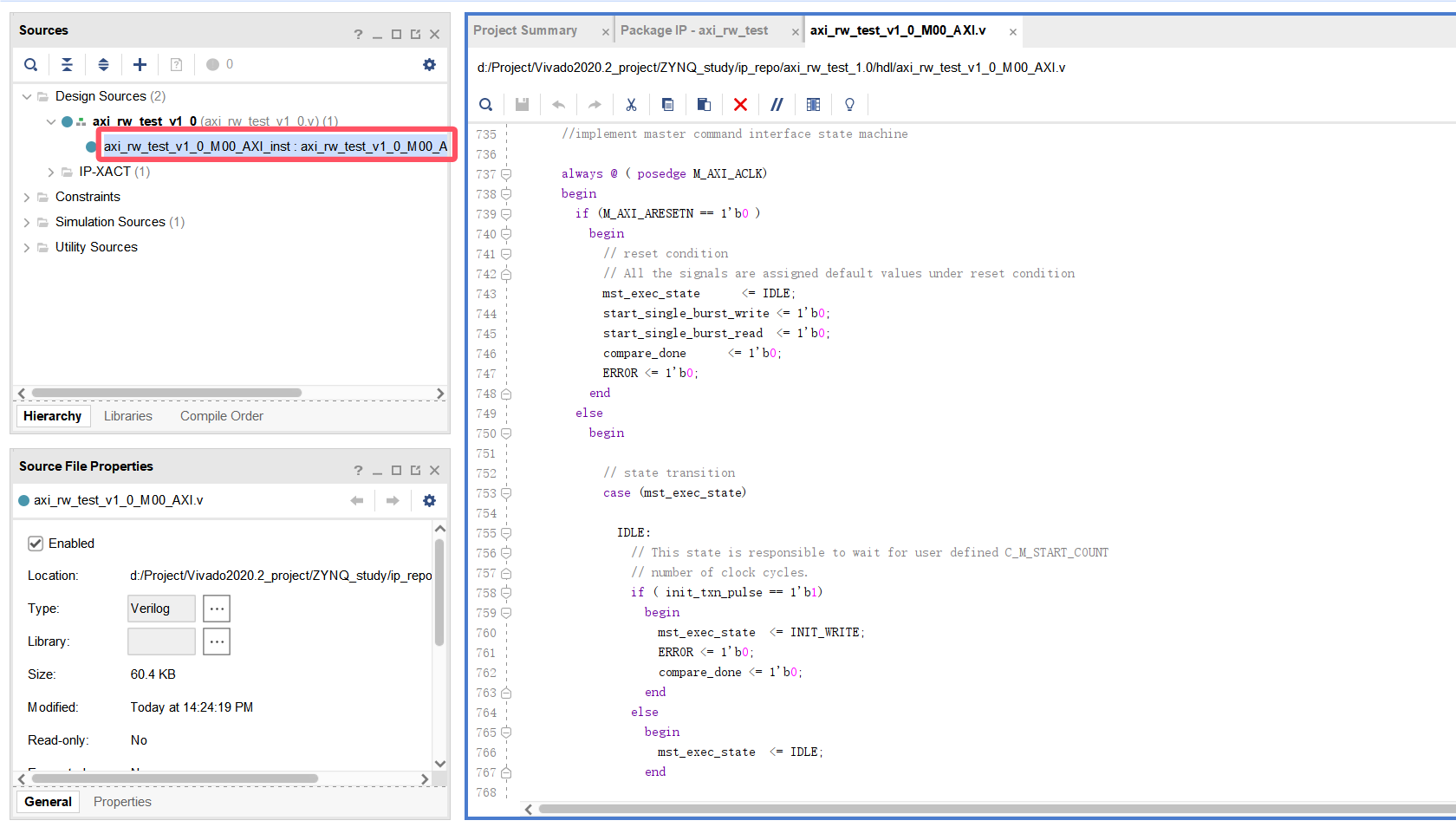

（2）所创建的自定义 IP 核 Vivado 提供了实现 AXI-Full 接口的读写功能的模板（顶层模块下的.v文件）：不用对代码作任何修改，即可实现本次例程对 DDR 的读写测试功能

模板代码设计了一个状态机实现读写功能（模板代码分析可参考正点原子视频教程）：

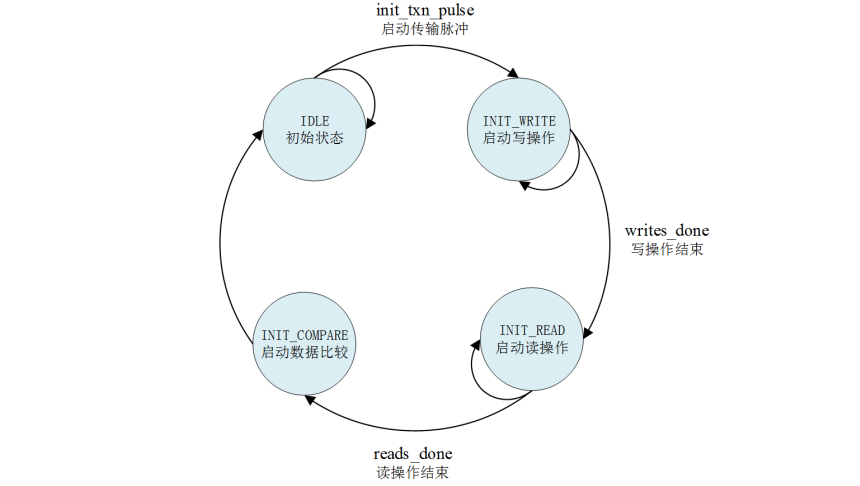

状态机流程
1. 系统复位后，状态机处于IDLE 初始状态，等待外部输入的启动传输脉冲 init_txn_pulse。
2. IDLE 状态下检测到 init_txn_pulse 为高电平，状态机跳转到 INIT_WRITE 状态。
3. INIT_WRITE 状态下，状态机拉高 start_single_burst_write 信号，来不断地启动 AXI4 Master 接口对 Slave 端大小为 4KB 的存储空间进行突发写操作。写操作完成后，write_done 信号会拉高，状态机进入 INIT_READ 状态。
4. INIT_READ 状态下，状态机拉高 start_single_burst_read 信号，不断地启动 AXI4 Master 接口对 Slave 端同一存储空间进行突发读操作，同时将读出的数据与写入的数据进行对比。读操作完成后，read_done 信号拉高，状态机进入 INIT_COMPARE 状态。
5. INIT_COMPARE 状态下，判断 AXI4 接口在读写过程中的是否发生错误，并将错误状态赋值给 ERROR 信号，然后将 compare_done 信号拉高，表示一次读写测试完成。最后跳转到 IDLE 状态，等待下一次读写操作的启动信号。

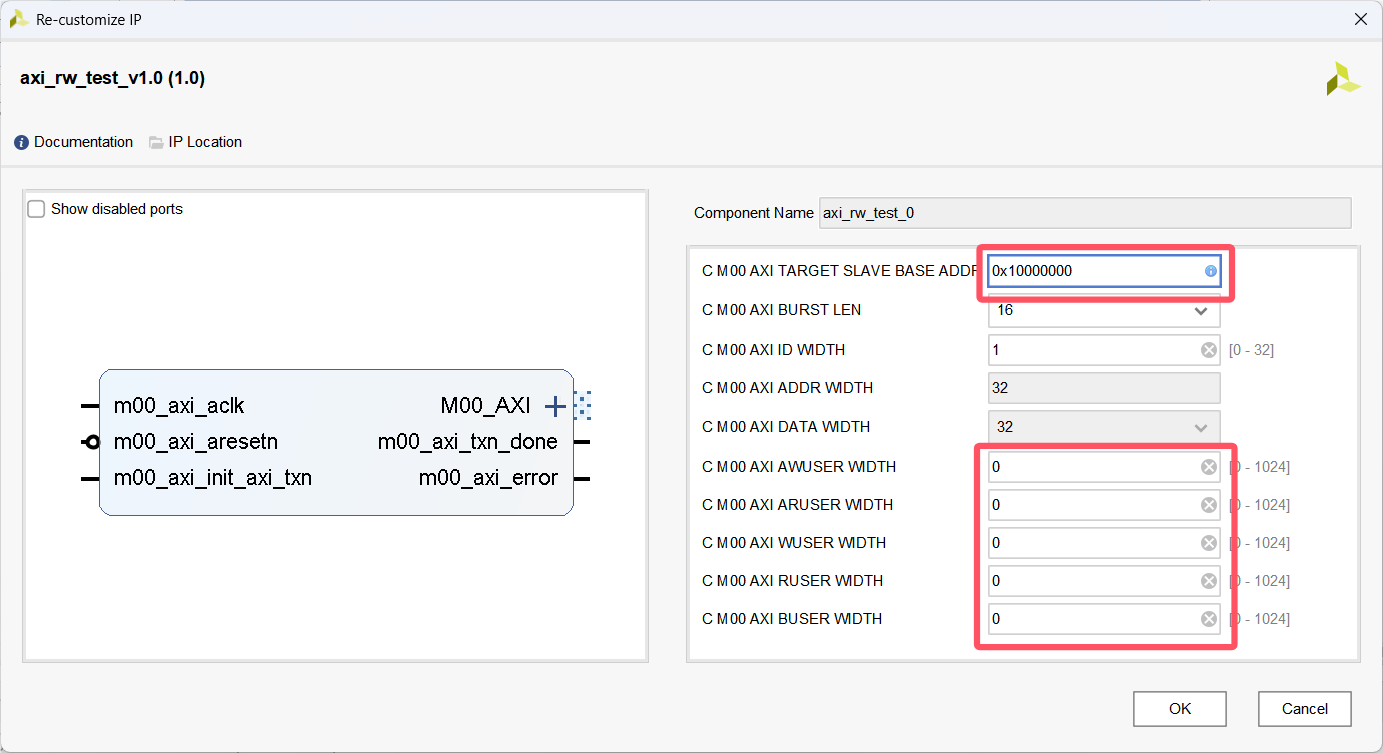

（3）直接封装打包IP核，不用对内部代码进行修改，直接使用生成的模板实现读写操作。再将自定义IP核添加到BD设计中，双击进行配置，将变量C M AXI TARGET SLAVE BASE ADDR 的值修改为0x1000_0000，它位于DDR3存储器的地址空间，是axi4_rw_test IP核进行读写操作的起始地址，约为中间位置（不同板卡的ddr大小可能不一样）。将该地址之前约DDR一半的存储空间预留下来，用于运行PS中的软件程序：

写满这些配置参数用于 AXI4 总线的用户侧扩展信号，允许在 AXI4 事务中添加额外的用户自定义信息，没有使用全部设置0。

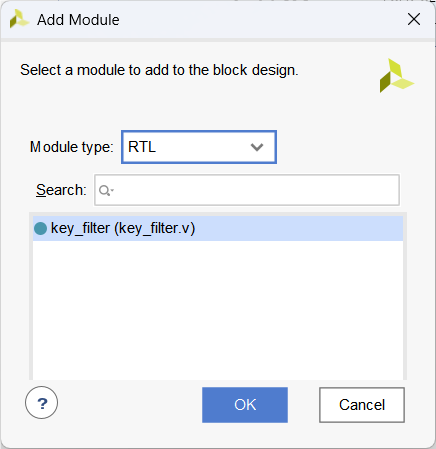

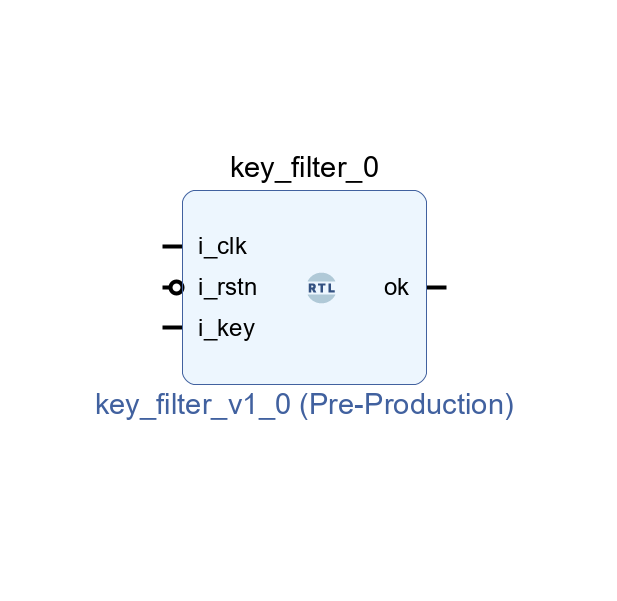

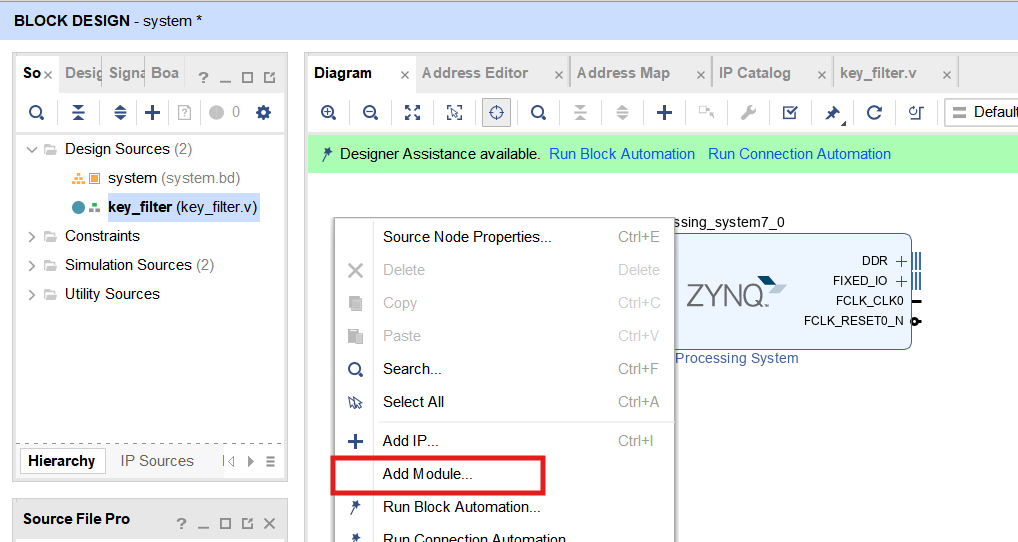

（4）PL通过按键输入一个启动信号，因此需要添加一个按键消抖模块key_filter，实现按键按下输出一个时钟周期的高电平脉冲，模块时钟周期为50MHz，正好是zynq配置提供给PL的时钟频率。新建key_filter.v源文件并完成verilog设计后，在 BD 界面空白处右键选择“Add Module”，添加源文件，将按键消抖模块 key_filter.v 添加进来，如图所示：

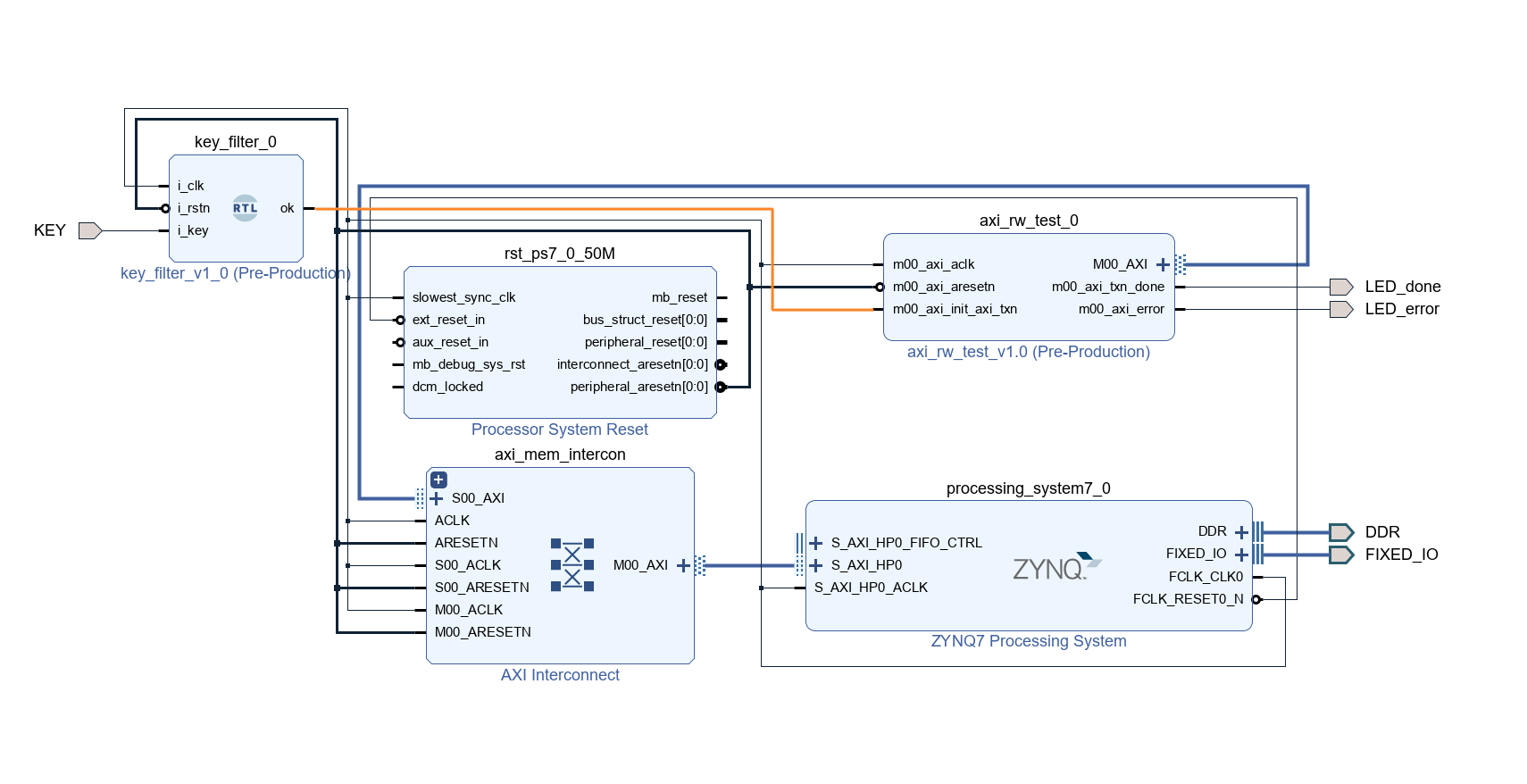

（5）最后整体 bd 设计部分如图所示：设计检查、Generate Output Products、 Create HDL Wrapper、管脚约束、Gnerate Bitstream、Export Hardware（包含比特流文件）、启动Vitis

三、软件设计

#include "stdio.h"
#include "xil_printf.h"
#include "xil_cache.h"
#include "xil_io.h"   //用于访问内存映射的寄存器或外设：包含读写内存数据函数#define DDR3_DATA_BASEADDR   0x10000000  //宏定义DDR3数据存储的起始地址（对应硬件设计中的配置）int main()
{int i;int data;int c;//关闭数据缓存Data Cache以免从缓存中读取数据。因为对同一地址进行读操作时，读出的有可能是 Data Cache中缓存数据，而非 DDR中真正数据Xil_DCacheDisable();while(1){xil_printf("Enter 1 to start read data in DDR \r\n");scanf("%d",&c);if(c==1){//for循环从地址 0x1000_0000读取 DDR3存储器中的数据，读取的存储空间大小为 4KB。for(i=0; i<4096; i+=4)//i每次累加 4，因为调用Xil_In32()读取内存数据，每次读取 32bit。而内存地址以字节为单位，一次读操作后地址应加 4。{//通过地址读取32位数据data = Xil_In32(DDR3_DATA_BASEADDR + i);//打印地址和数据xil_printf("Address:%d	Data:%d \r\n",(DDR3_DATA_BASEADDR+i), data);}}}return 0;
}
