文章目录

    • 1、核心硬件GPU/TPU，NVIDIA Tesla
    • 2、集群架构设计 NVLink / RDMA / Alluxio
    • 3、性能关键指标，FP64 / FLOPS

1、核心硬件GPU/TPU，NVIDIA Tesla

核心硬件 chip

  • GPU（图形处理器）
    代表：NVIDIA A100/H100、AMD MI300X
    优势：万级CUDA核心（A100含6912个核心），显存带宽达2TB/s（H100），支持TF32/FP64混合精度计算
    适用场景：深度学习训练、大规模并行计算
  • TPU（张量处理器）
    代表型号：谷歌 v4版本达275 TFLOPS（BF16）
    特点：脉动阵列架构优化矩阵运算，片上内存集成（减少数据搬运延迟）
  • ASIC（专用 chip ）
    Tesla Dojo（1.1 EFLOPS算力集群）
  • FPGA（现场可编程门阵列）
    应用：微软Brainwave项目
    优势：低延迟推理（可编程逻辑单元实现定制化计算）
  • CPU协同计算
    AMD EPYC 9754（128核Zen4架构）
    Intel Sapphire Rapids（AMX指令集加速AI）

NVIDIA 显卡型号

  • NVIDIA将显示核心分为三大系列。GeForce个人家用；Quadro专业绘图设计；Tesla大规模的并联电脑运算。 1

  • Tesla类型： 1
    K-Series(Kepler架构2012)：K8、K10、K20c、K20s、K20m、K20Xm、K40t、K40st、K40s、K40m、K40c、K520、K80
    P-Series(Pascal架构2016)：P4、P6、P40、P100
    V-Series(Volta架构2017)：V100
    T-Series(Turing架构2018)：T4
    A-Series(Ampere架构2020)：A10、A16、A30、A40、A100、A800
    H-Series(Hopper架构2022): H20，H100，H200
    L-Series(Ada Lovelace架构2023)：L40，L4，L20

  • Quadro类型
    NVIDIA RTX Series：RTX A2000、RTX A4000、RTX A4500、RTX A5000、RTX A6000
    Quadro RTX Series：RTX 3000、RTX 4000、RTX 5000、RTX 6000、RTX 8000

  • GeForce类型：
    Geforce 10：GTX 1050、GTX 1050Ti、GTX 1060、GTX 1070、GTX 1070Ti、GTX 1080、GTX 1080Ti
    Geforce 16：GTX 1650、GTX 1650 Super、GTX 1660、GTX 1660 Super、GTX 1660Ti
    Geforce 20：RTX 2060、RTX 2060 Super、RTX 2070、RTX 2070 Super、RTX 2080、RTX 2080 Super、RTX 2080Ti
    Geforce 30：RTX 3050、RTX 3060、RTX 3060Ti、RTX 3070、RTX 3070Ti、RTX 3080、RTX 3080Ti、RTX 3090 RTX 3090Ti
    Geforce 40：RTX 4090 …
    Geforce 50：RTX 5090 …
    显卡天梯图 ：1, 2， 3

  • 通用的 GPU 中包含三种核心
    分别是 CUDA Core、Tensor Core 和 RT Core，这三种核心各自具有不同的特性和功能。
    CUDA Core：CUDA Core 是用于通用并行计算任务的计算核心，可以执行单精度和双精度浮点运算，以及整数运算。它在处理广泛的并行计算任务方面非常高效。
    Tensor Core：Tensor Core 是针对深度学习和 AI 工作负载而设计的专用核心，可以实现混合精度计算并加速矩阵运算，尤其擅长处理半精度（FP16）和全精度（FP32）的矩阵乘法和累加操作。Tensor Core 在加速深度学习训练和推理中发挥着重要作用。
    RT Core：RT Core 是专门用于光线追踪处理的核心，能够高速进行光线和声音的渲染，对于图形渲染和光线追踪等任务具有重要意义
    在这里插入图片描述
    在这里插入图片描述

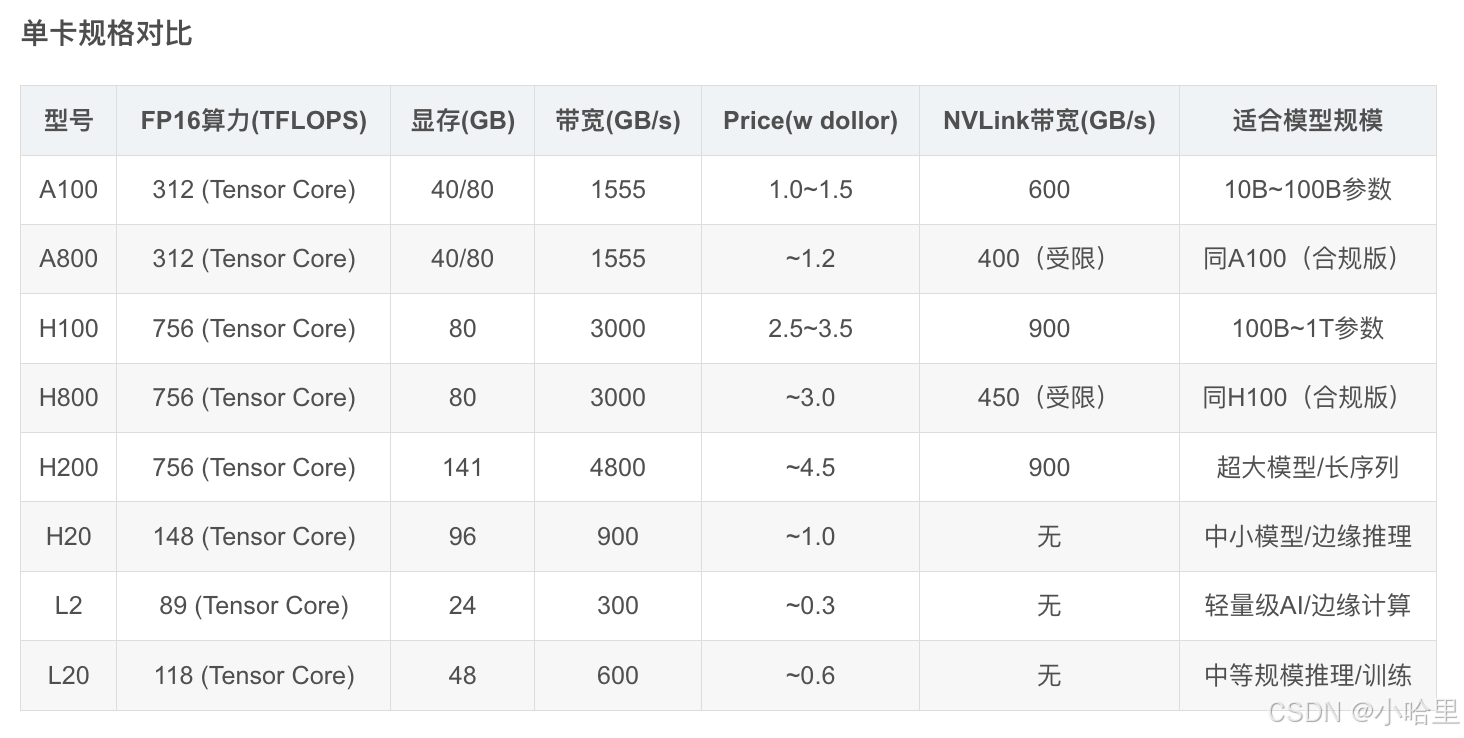

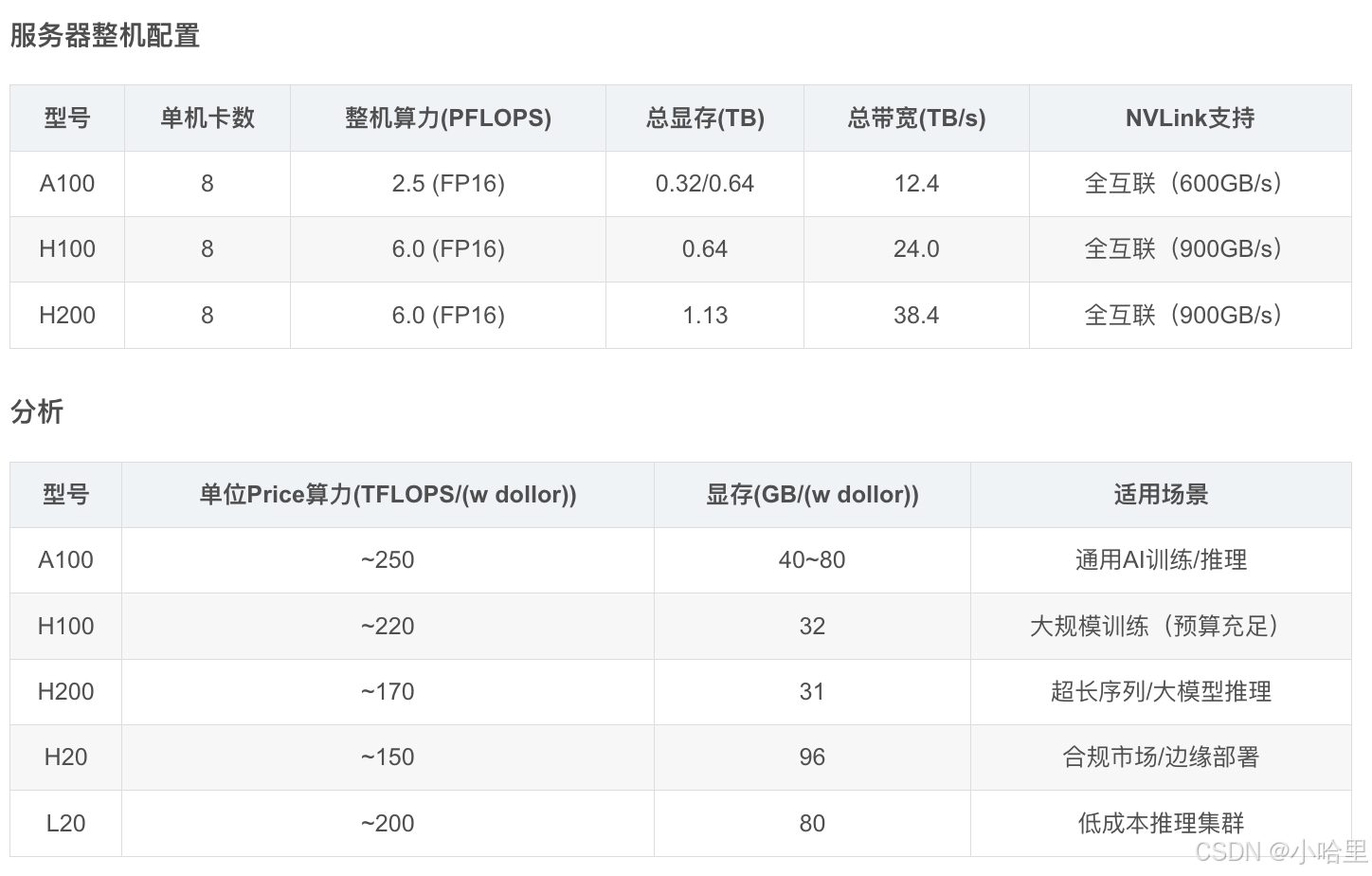

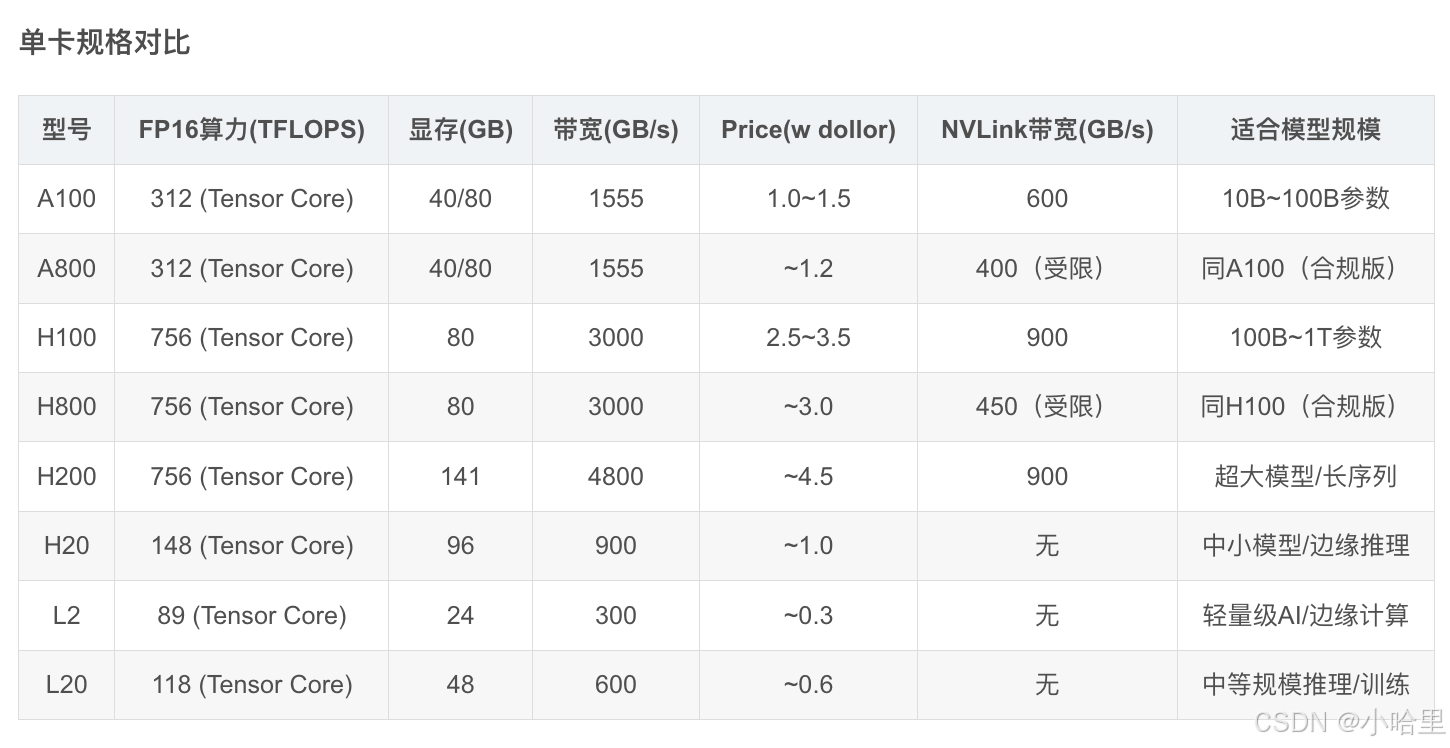

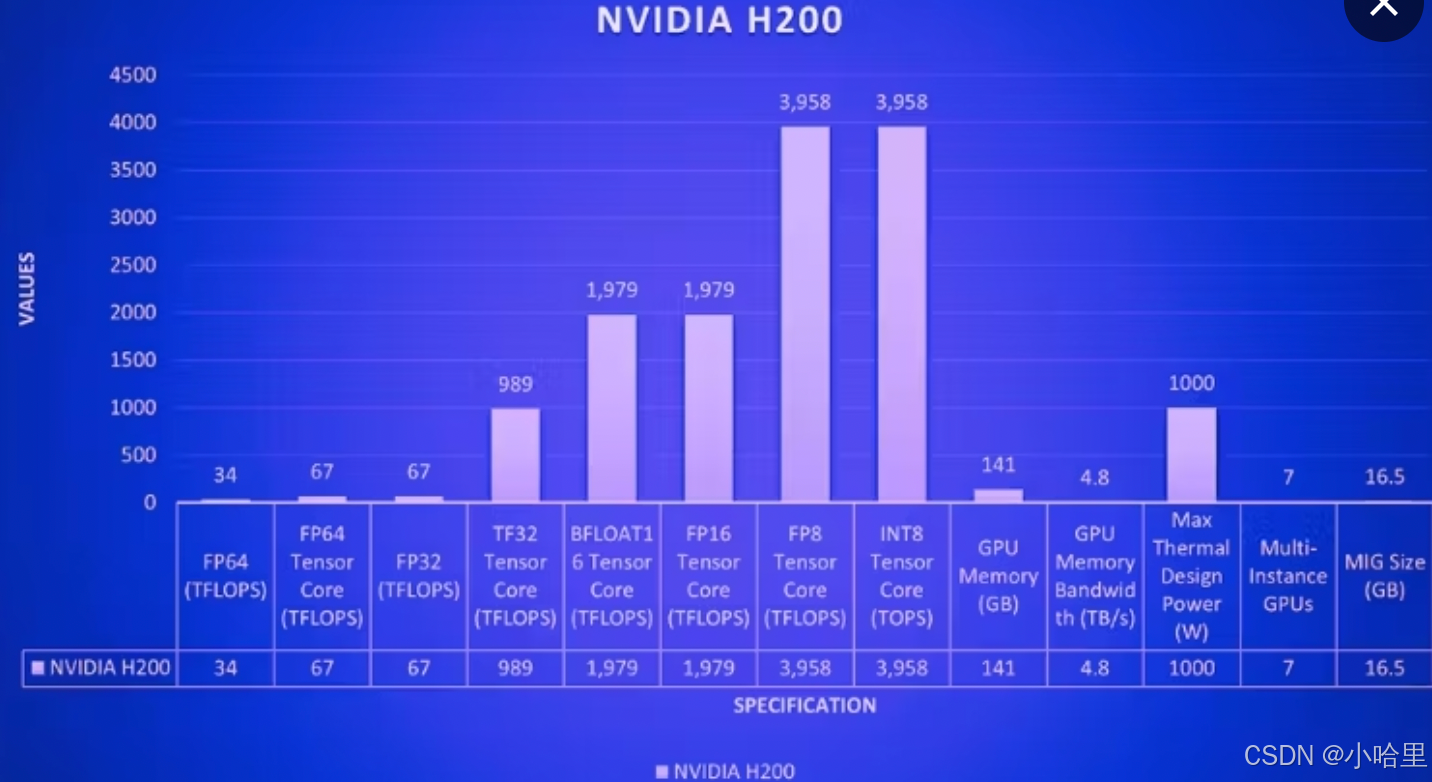

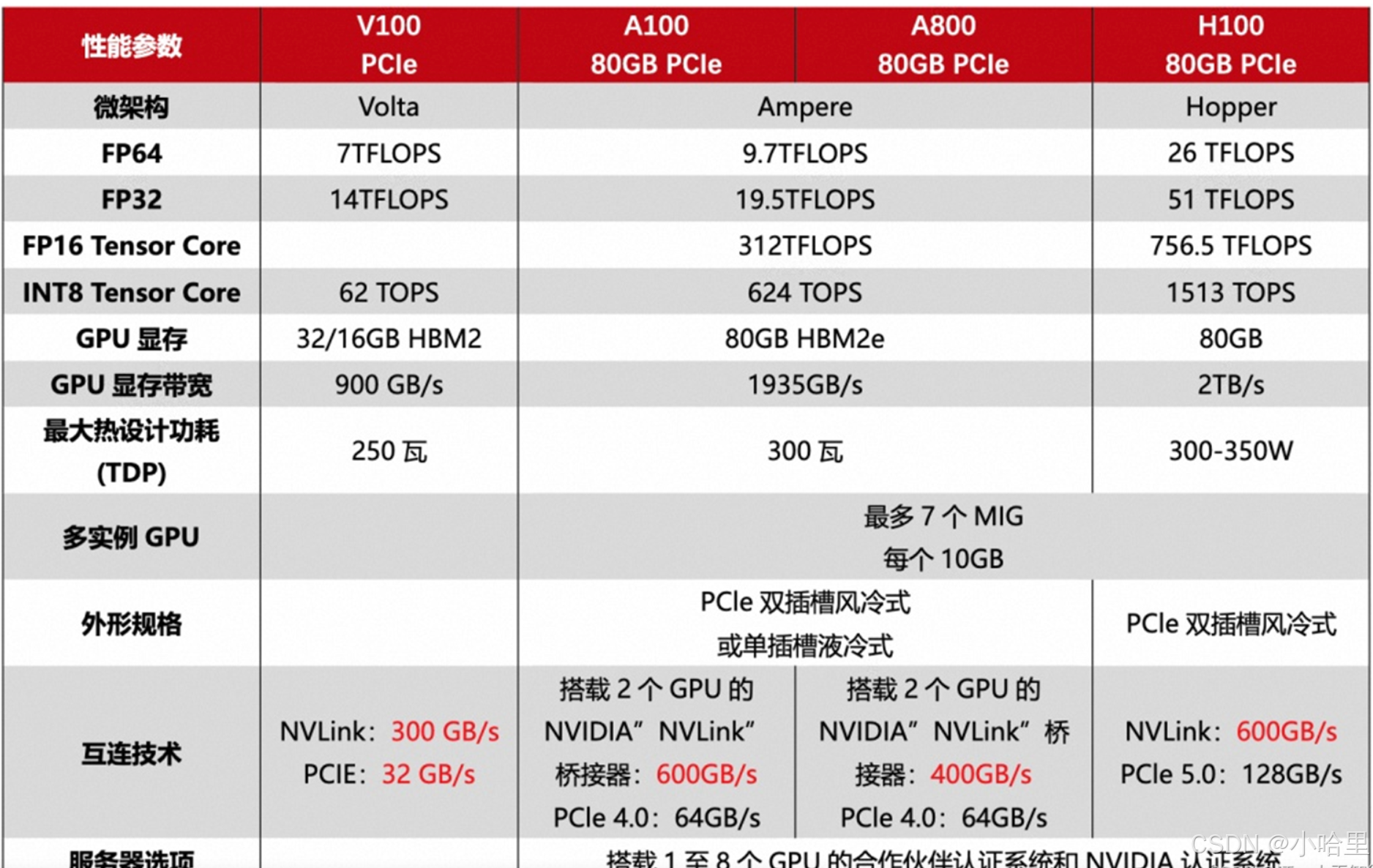

nvidia Tesla近3年型号(含A100, A800, H800, H100, H200, H20, L2, L20)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

参考资料：1, 2

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

2、集群架构设计 NVLink / RDMA / Alluxio

集群架构设计

  • NVLink全互联（计算）
    NVIDIA DGX H100：8卡通过NVLink 4.0互联（900GB/s带宽）
    避免PCIe瓶颈（传统x16仅64GB/s）

  • InfiniBand网络 网络
    NDR 400G标准（延迟<1μs）
    GPUDirect RDMA技术（数据直达GPU显存） 什么是RDMA技术 2 3

  • 存储加速方案 存储
    非易失内存（NVDIMM）：持久化参数存储
    分布式缓存（如Alluxio）：加速数据管道
    共享对象存储，文件存储

技术栈选型

  • 计算加速库
    CUDA 12.3（支持动态并行）
    oneAPI 2024（统一CPU/GPU/FPGA编程）
  • 框架优化
    PyTorch 2.3（编译式执行图）
    TensorFlow Lite（稀疏化推理）
  • 调度系统
    Kubernetes + Kubeflow（弹性扩缩容）
    Slurm（超算级作业调度）

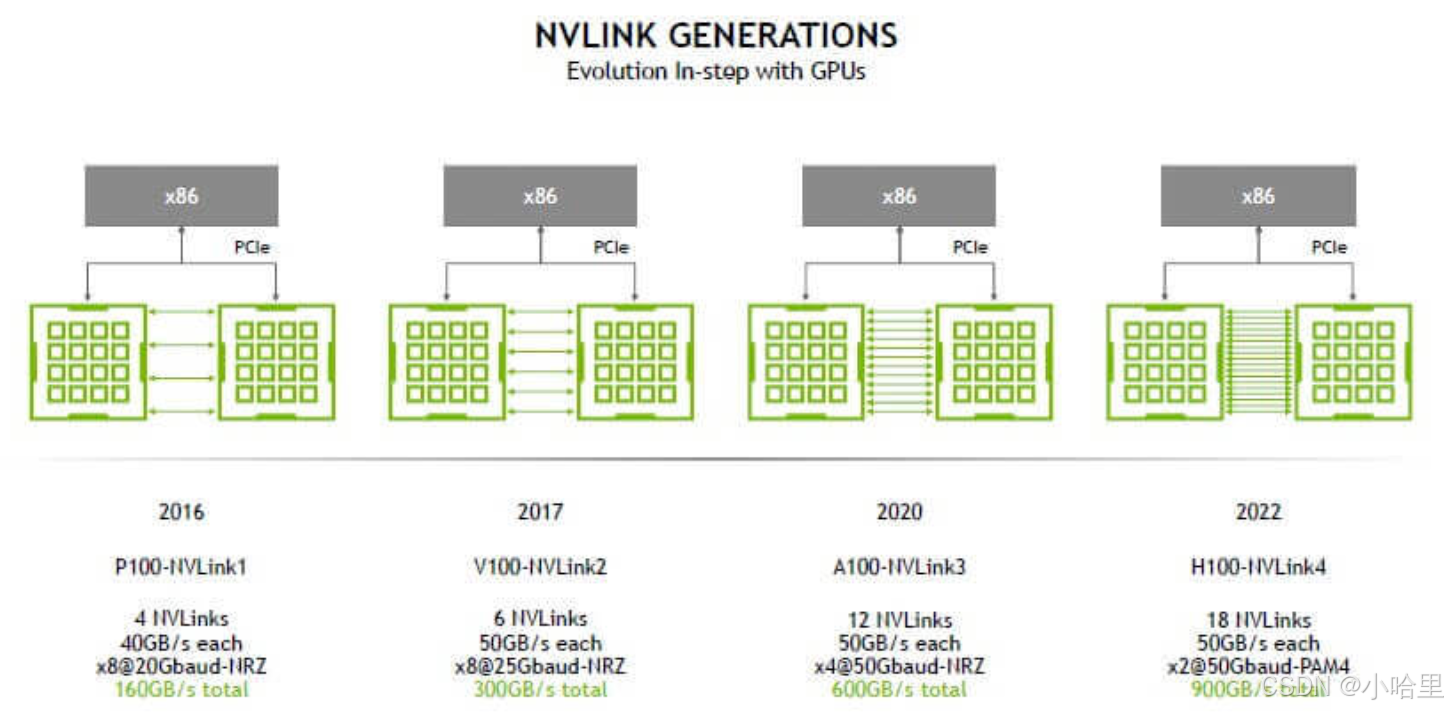

NVLink全互联技术

  • NVLink是NVIDIA开发的GPU间高速互连技术，旨在突破PCIe带宽限制，实现多GPU之间的低延迟、高带宽数据交换。
  • 带宽：第三代NVLink单链路达50GB/s（双向），远高于PCIe 4.0 x16（32GB/s）。
    拓扑灵活性：支持全互联（All-to-All）、网状（Mesh）、混合连接。
    统一内存：支持GPU显存池化（NVLink Shared Memory）。
  • 全互联模式下，每块GPU通过NVLink直接与其他所有GPU相连，实现最优通信效率。
    在这里插入图片描述
# 查看NVLink链路激活情况
nvidia-smi topo -mGPU0    GPU1    GPU2    GPU3    GPU4    GPU5    GPU6    GPU7
GPU0     X      NV12    NV12    NV12    NV12    NV12    NV12    NV12
GPU1    NV12     X      NV12    NV12    NV12    NV12    NV12    NV12
...
（"NV12"表示12条NVLink链路激活）# 设置环境变量启用GPU显存池化
export CUDA_VISIBLE_DEVICES=0,1,2,3,4,5,6,7
export CUDA_MPS_PIPE_DIRECTORY=/tmp/nvidia-mps
export CUDA_MPS_LOG_DIRECTORY=/tmp/nvidia-log
nvidia-cuda-mps-control -d# PyTorch：自动检测NVLink，需确保数据并行时使用nccl后端。
torch.distributed.init_process_group(backend='nccl')nvidia-smi dmon -s pucvmt  # 监控NVLink带宽利用率
nvidia-smi # 查看利用率，链路状态

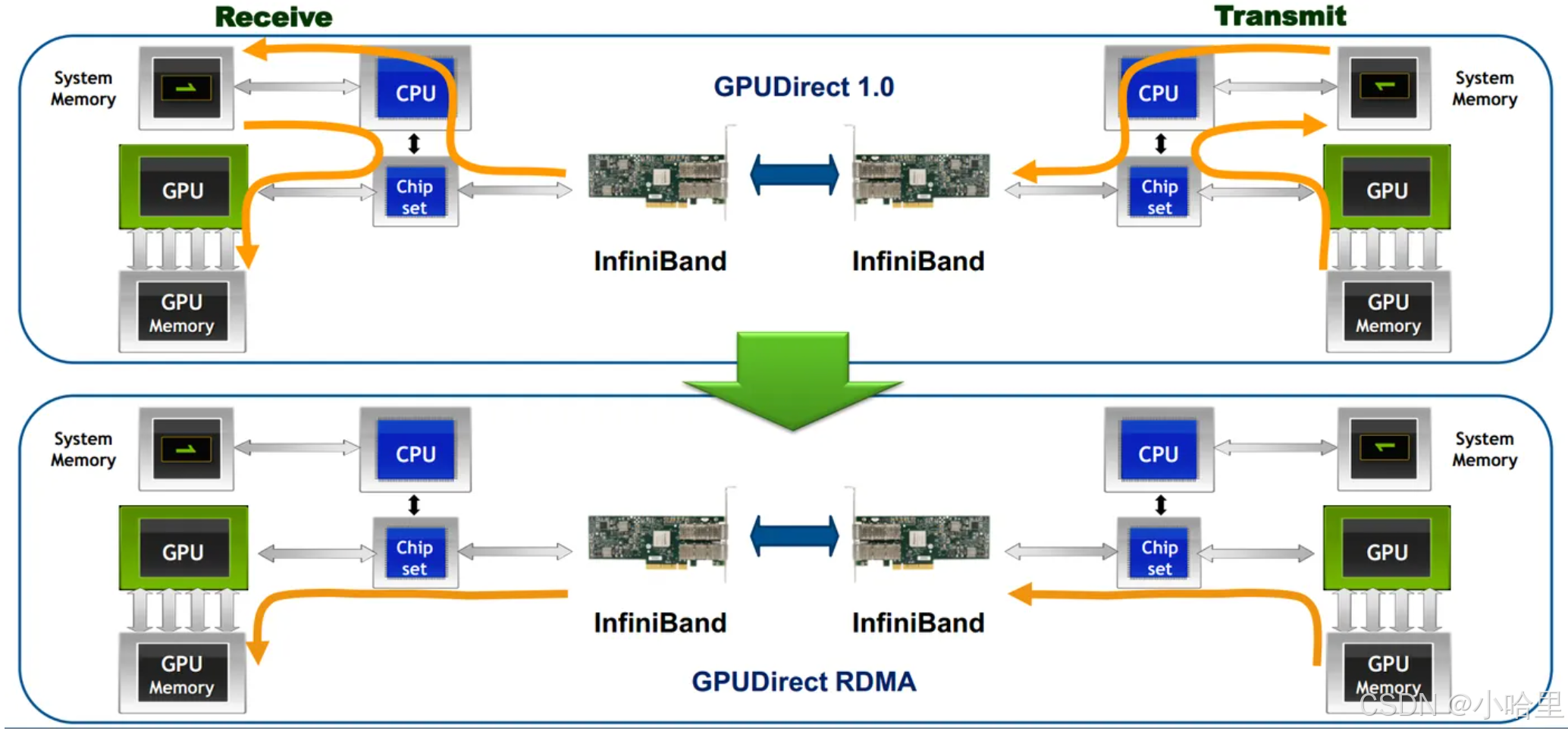

GPUDirect RDMA技术

  • GPUDirect RDMA（Remote Direct Memory Access）是NVIDIA开发的一项技术，允许第三方设备（如网卡、存储设备）绕过CPU，直接通过PCIe总线访问GPU显存，从而显著降低数据传输延迟并提升带宽利用率。
  • 核心目标：消除CPU和系统内存的拷贝开销，加速GPU与外部设备（如InfiniBand网卡、NVMe SSD）间的数据交换。
  • 典型应用：分布式AI训练、高性能计算（HPC）、实时数据处理。
    在这里插入图片描述
# 安装NVIDIA驱动和CUDA
sudo apt install nvidia-driver-530 cuda-12.2
# 安装RDMA驱动（MLNX_OFED）
wget https://www.mellanox.com/downloads/ofed/MLNX_OFED-5.8-3.0.7.0/MLNX_OFED_LINUX-5.8-3.0.7.0-ubuntu22.04-x86_64.tgz
tar -xzvf MLNX_OFED-*.tgz && cd MLNX_OFED-* && sudo ./mlnxofedinstall# 启用GPUDirect RDMA：
# 检查GPU和网卡是否支持
nvidia-smi topo -m  # 确认GPU与网卡是"PIX"或"PHB"连接# 加载内核模块
sudo modprobe nv_peer_mem
sudo service openibd restart# 安装支持GPUDirect的OpenMPI
./configure --with-cuda=/usr/local/cuda --with-rdma=/usr/mellanox
make -j8 && sudo make install# 运行测试（需GPU-aware MPI）
mpirun -np 2 --mca btl_openib_want_cuda_gdr 1 ./your_gpu_app# 开发
// 1. 分配GPU显存并获取IPC句柄
cudaIpcMemHandle_t handle;
void* d_ptr;
cudaMalloc(&d_ptr, size);
cudaIpcGetMemHandle(&handle, d_ptr);
// 2. 在另一进程/节点打开显存
void* remote_ptr;
cudaIpcOpenMemHandle(&remote_ptr, handle, cudaIpcMemLazyEnablePeerAccess);
// 3. 通过RDMA网卡直接读写remote_ptr（需MPI或自定义通信层）

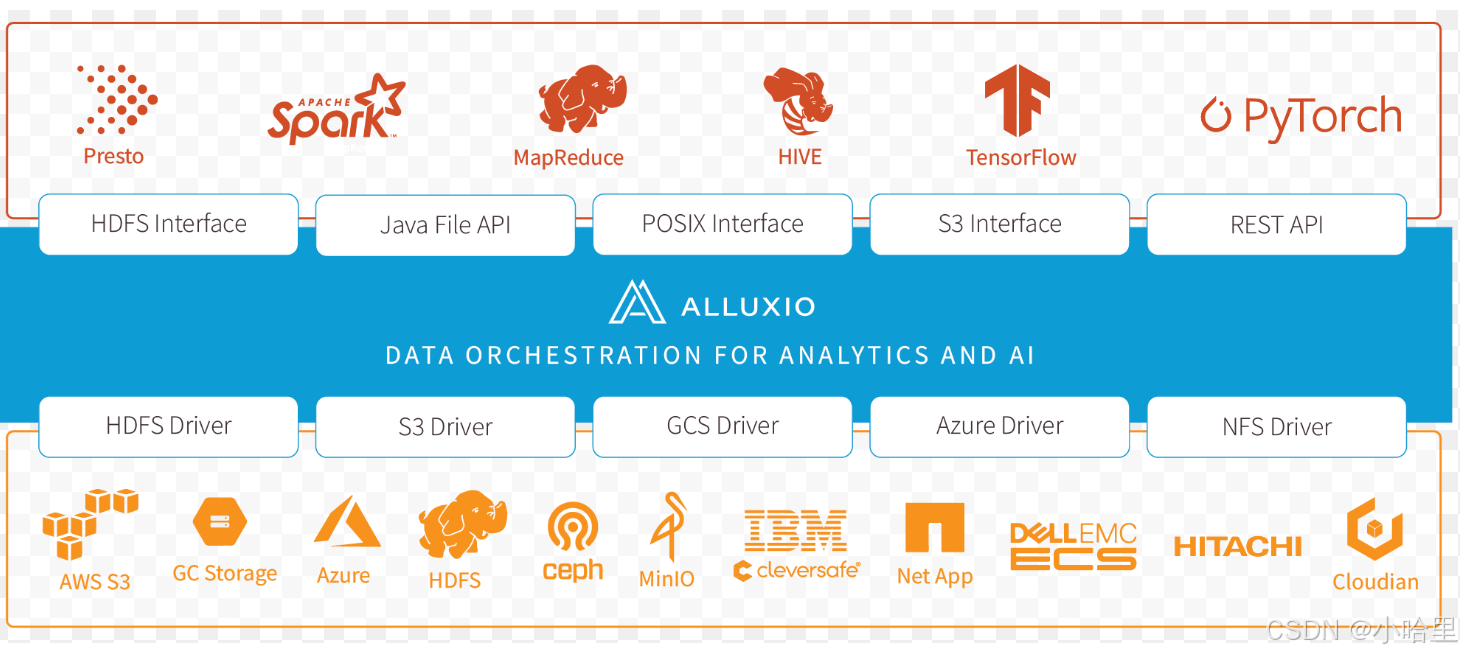

Alluxio 技术

  • Alluxio 是一个开源的 内存级虚拟分布式存储系统，充当计算框架（如Spark、Flink）和底层存储系统（如HDFS、S3、OSS）之间的抽象层。
    加速数据访问：通过内存缓存、数据本地化优化，减少I/O瓶颈。
    统一命名空间：整合多种存储系统（HDFS/S3/NFS等），提供透明访问接口。
    数据共享：支持多计算框架（Spark/Presto/MapReduce）共享同一份缓存数据。
  • LLM 训练需反复读取TB级文本数据（如Common Crawl）。
  • 1.Alluxio可以加速训练数据加载
    如将远程存储（如S3）的数据缓存在训练集群本地内存/SSD中，减少数据加载延迟。
    同时支持预热缓存（Preload），在训练开始前主动加载数据，避免I/O等待。
  • 2.可以共享中间数据
    多个训练任务（如超参搜索）需共享预处理后的数据集或检查点。
    提供 统一命名空间，避免数据重复拷贝到各计算节点。通过内存缓存加速检查点（Checkpoint）的读写，缩短恢复时。
  • 3.混合云数据桥接
    训练数据在私有HDFS，但计算集群在公有云。缓存私有数据到云上Alluxio节点，避免跨数据中心传输。
    在这里插入图片描述

# 下载Alluxio（以2.9.3为例）
wget https://downloads.alluxio.io/downloads/files/2.9.3/alluxio-2.9.3-bin.tar.gz
tar -xzf alluxio-2.9.3-bin.tar.gz
cd alluxio-2.9.3# 配置底层存储（如S3）
cp conf/alluxio-site.properties.template conf/alluxio-site.properties
echo "alluxio.master.mount.table.root.ufs=s3://your-bucket/path" >> conf/alluxio-site.properties# 启动集群
./bin/alluxio format
./bin/alluxio-start.sh local# 预加载S3数据到Alluxio缓存
alluxio fs load /s3/dataset
# PyTorch直接读取Alluxio缓存中的检查点
checkpoint = torch.load("alluxio://master:19998/checkpoints/model.pt")# 在每台Worker节点配置缓存路径（内存+SSD）
echo "alluxio.worker.ramdisk.size=100GB" >> conf/alluxio-site.properties
echo "alluxio.worker.tieredstore.levels=2" >> conf/alluxio-site.propertiesfrom torch.utils.data import DataLoader
from alluxiofs import AlluxioFileSystem  # Alluxio的POSIX接口# 挂载Alluxio为本地路径（通过FUSE）
fs = AlluxioFileSystem("alluxio://master:19998")
fs.mount("/mnt/alluxio")# 直接读取缓存数据
dataset = HuggingFaceDataset("/mnt/alluxio/dataset")
dataloader = DataLoader(dataset, batch_size=32)# 查看缓存命中率（确保热数据在内存中）
alluxio fsadmin report

3、性能关键指标，FP64 / FLOPS

算力单位：浮点运算次数 FLOPS

  • (Floating Point Operations Per Second,简称FLOPS) 是用来衡量计算设备执行浮点运算能力的指标。
    这个指标通常用来描述处理器(CPU)、图形处理器(GPU)或其他计算设备在一秒钟内能够执行多少次浮点运算。
    浮点运算是指能够处理带有小数点的数学运算，这对于科学计算、工程模拟、图形渣染等领域尤为重要。

  • FP（Float PerSecond） = FLOPS（Floating Point Operations Per Second）

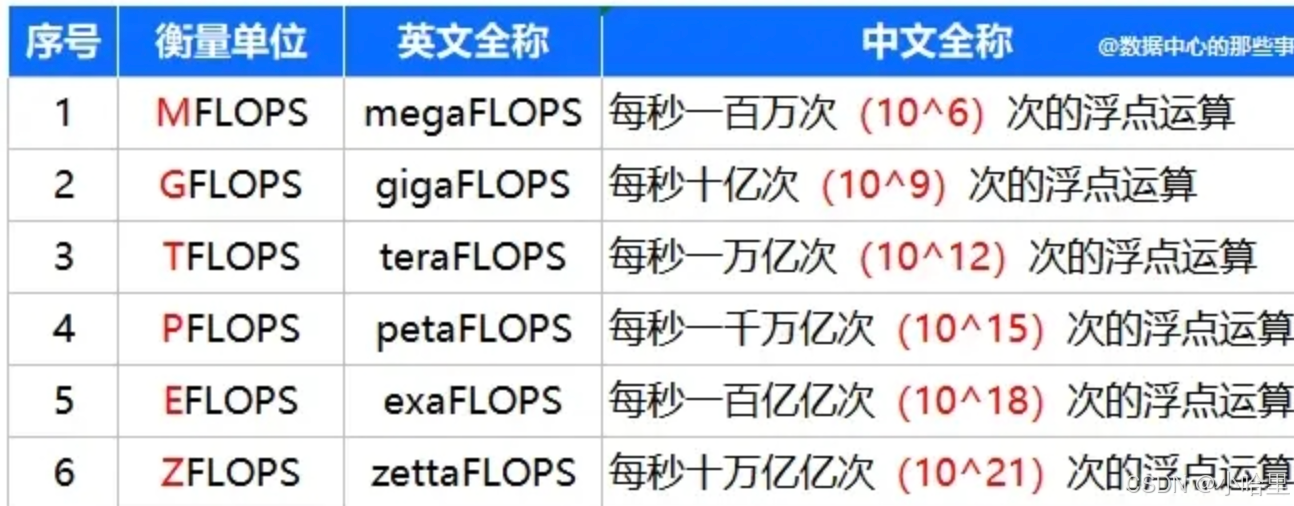

    单位：K=>M=>G=>T=>P=>E
    FP32：单精度浮点（训练基线）
    FP16：半精度（主流训练/推理混合精度）
    FP8：NVIDIA H100新增格式（推理加速3x）
    INT8/INT4：整数量化（推理专用，INT8吞吐量可达FP16的2倍）
    在这里插入图片描述

  • 精度降低
    FP32 → FP16：吞吐量2x↑，精度损失<1%
    FP16 → INT8：吞吐量再2x↑，需校准量化（Quantization Aware Training）
    INT8 → INT4：极致压缩（适用于NLP模型如BERT）

其他指标

  • PCIe带宽：
    Gen4 x16 = 32GB/s（可能成为多卡互联瓶颈）
    Gen5 x16 = 64GB/s（H100标配）

训练场景 vs 推理场景

  • 算力密度：推理需在单位时间内完成更多请求（如自动驾驶的毫秒级响应）
  • 显存容量：训练时需保留反向传播的中间结果，推理只需前向计算（如175B参数的GPT-3训练需1.6TB显存，推理仅需~80GB）
  • 精度要求：推理可通过量化牺牲少量精度换取吞吐量提升（如TensorRT的INT8量化技术）
  • 能效比：推理部署在边缘设备，因此需要低功耗
    在这里插入图片描述
指标训练场景要求推理场景要求
算力密度>50T FLOPS/卡>200T FLOPS/卡
显存容量80GB+（HBM2e）16-48GB（GDDR6X）
互联带宽600GB/s+200GB/s+
能效比<500W/TFLOPS<100W/FLOPS

参考资料：1, 2， 3, 4， 5
