华为配置篇-RSTP/MSTP实验

MSTP

一、简介
二、常用命令总结
三、实验

一、简介

RSTP（快速生成树协议）
RSTP（Rapid Spanning Tree Protocol）是 STP 的改进版本，基于 IEEE 802.1w 标准，核心目标是解决传统 STP 收敛速度慢的问题。其通过引入快速过渡机制和新增端口角色（如替代端口、备份端口、边缘端口），将收敛时间从 STP 的 30-50 秒缩短至 1 秒以内。

端口角色扩展：除根端口、指定端口外，新增替代端口（Alternate Port）和备份端口（Backup Port），用于快速接管失效链路。
快速状态转换：通过P/A( Proposal/Agreement )机制直接协商端口状态，跳过 STP 的监听和学习阶段。
兼容性：当检测到传统 STP BPDU 时，自动切换为 STP 模式。

MSTP（多生成树协议）
MSTP（Multiple Spanning Tree Protocol）基于 IEEE 802.1s 标准，支持多生成树实例（MSTI），允许不同 VLAN 组映射到不同的生成树实例，实现逻辑拓扑的灵活划分。

实例化与区域划分：将网络划分为多个 MST 区域，每个区域独立运行生成树，并通过 CST（公共生成树）连接不同区域。
VLAN 映射：通过配置 VLAN-实例映射表，将流量分配到不同实例，避免单一生成树的资源浪费。
BPDU 优化：使用 MST BPDU 携带区域和实例信息，减少控制报文数量。

二、常用命令总结

display stp						#查 STP 的状态和统计信息
display stp instance 0 brief	#查看 STP 的状态和统计信息摘要,特殊实例0
display stp interface GigabitEthernet 0/0/2	#查看 GE0/0/2 接口的 STP 的状态和统计信息，可查看port cost的开销#优先级确定根桥
stp priority 4096				#调整 STP 优先级，默认32768，越小越好
#直接指定根桥
stp root primary				#相当于优先级为0
stp root secondary				#相当于优先级为4096[S4-GigabitEthernet0/0/2] stp cost 40001	#修改GE0/0/2 接口的 STP cost 值为 40001。影响根路径开销，进而改变本端口角色。
[S1-GigabitEthernet0/0/11] stp port priority 64	#修改 GE0/0/11 的 STP 接口优先级，默认为128，越小越好。影响对端端口角色。display stp region-configuration	#检查 MSTP 实例和 VLAN 的映射关系
display stp instance 1 brief		#查看 MSTI1 的状态和统计信息摘要#配置MSTI1 的根桥和备份根桥
[S1]stp instance 1 root primary
[S2]stp instance 1 root secondary

三、实验

背景
你是公司的网络管理员。公司的网络采用了备份网络，为避免环路问题，在网络中部署了RSTP。所有的 VLAN 共享一棵 STP 生成树，为了实现VLAN 间数据流量的负载均衡，在网络中部署 MSTP。

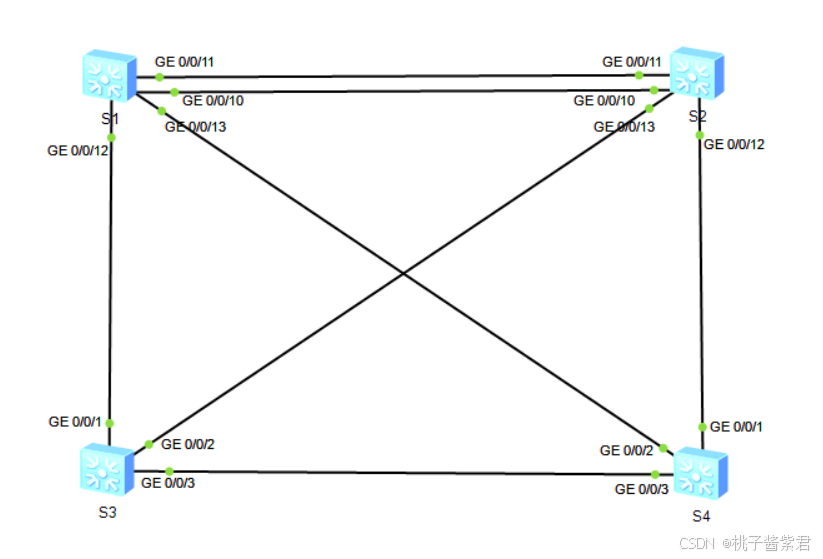

拓扑
在这里插入图片描述

配置-RSTP模式

#
sysname S1
#
stp enable
stp mode rstp
stp instance 0 root primary				#直接设置为根桥
#
interface GigabitEthernet0/0/11stp instance 0 port priority 64		#设置stp接口优先级
#
return #
sysname S2
#
stp enable
stp mode rstp
stp instance 0 root secondary
#
return #
sysname S3
#
stp enable
stp mode rstp
#
return #
sysname S4
#
stp enable
stp mode rstp
#
interface GigabitEthernet0/0/2stp instance 0 cost 40001			#设置stp接口开销
#
return

配置-MSTP模式
S1

#
sysname S1
#
vlan batch 10 20 30 40 50 60 70 80
#
stp instance 0 root primary
stp instance 1 root primary
stp instance 2 root secondary
#
stp region-configurationregion-name hcip				#配置区域名revision-level 1				#配置修订版本，默认0instance 1 vlan 10 30 50 70 	#设置实例1 对应vlaninstance 2 vlan 20 40 60 80 	#设置实例2 对应vlanactive region-configuration	#激活区域配置
#
interface GigabitEthernet0/0/10port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/11port link-type trunkport trunk allow-pass vlan 2 to 4094stp instance 0 port priority 64
#
interface GigabitEthernet0/0/12port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/13port link-type trunkport trunk allow-pass vlan 2 to 4094
#
return

#
sysname S2
#
vlan batch 10 20 30 40 50 60 70 80
#
stp instance 0 root secondary
stp instance 1 root secondary
stp instance 2 root primary
#
stp region-configurationregion-name hciprevision-level 1instance 1 vlan 10 30 50 70 instance 2 vlan 20 40 60 80 active region-configuration
#
interface GigabitEthernet0/0/10port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/11port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/12port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/13port link-type trunkport trunk allow-pass vlan 2 to 4094
#
return

#
sysname S3
#
vlan batch 10 20 30 40 50 60 70 80
#
stp region-configurationregion-name hciprevision-level 1instance 1 vlan 10 30 50 70 instance 2 vlan 20 40 60 80 active region-configuration
#
interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3port link-type trunkport trunk allow-pass vlan 2 to 4094
#
return

#
sysname S4
#
vlan batch 10 20 30 40 50 60 70 80
#
stp region-configurationregion-name hciprevision-level 1instance 1 vlan 10 30 50 70 instance 2 vlan 20 40 60 80 active region-configuration
#
interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2port link-type trunkport trunk allow-pass vlan 2 to 4094stp instance 0 cost 40001
#
interface GigabitEthernet0/0/3port link-type trunkport trunk allow-pass vlan 2 to 4094
#
return
