详细剖析传输层协议（TCP和UDP）

详细讲解传输层的网络协议，为什么TCP是可靠连接协议，凭什么能做到不丢包，有哪些机制保证可靠呢？

TCP/UDP

UDP
TCP
- **三次握手和四次挥手**
- **滑动窗口**
- **拥塞控制**
- （socket套接字）**listen的第二个参数**

UDP

UDP也是传输层协议，当我们在应用层把数据序列化之后，并不是直接通过网络就能发送到对方主机，需要向下交付，交给传输层然后经过传输层协议进行封装报头，再向下交付。

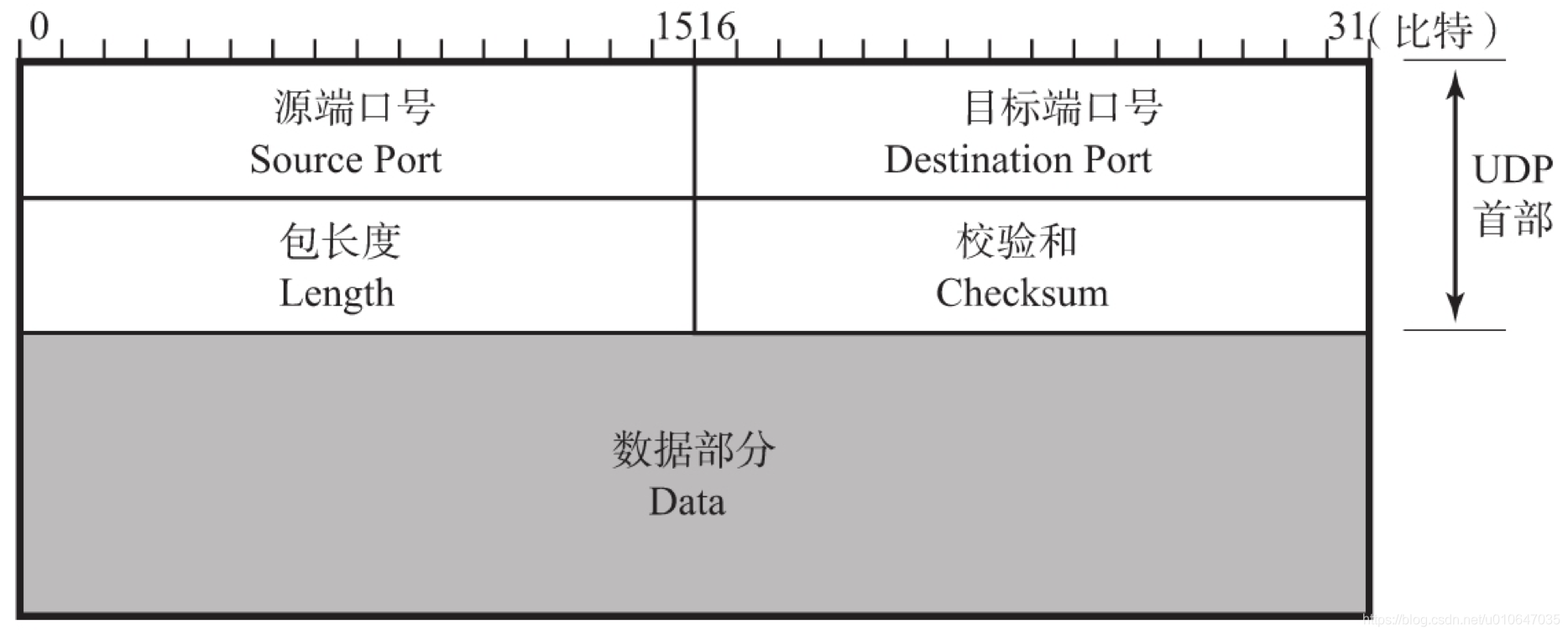

这就是udp的整体数据，前八个字节就是udp的报头，是定长的，会拿结构体表示。后面的数据就是应用层数据。

在这里插入图片描述
如果收到的udp报文不完整，校验和会检查出来

TCP

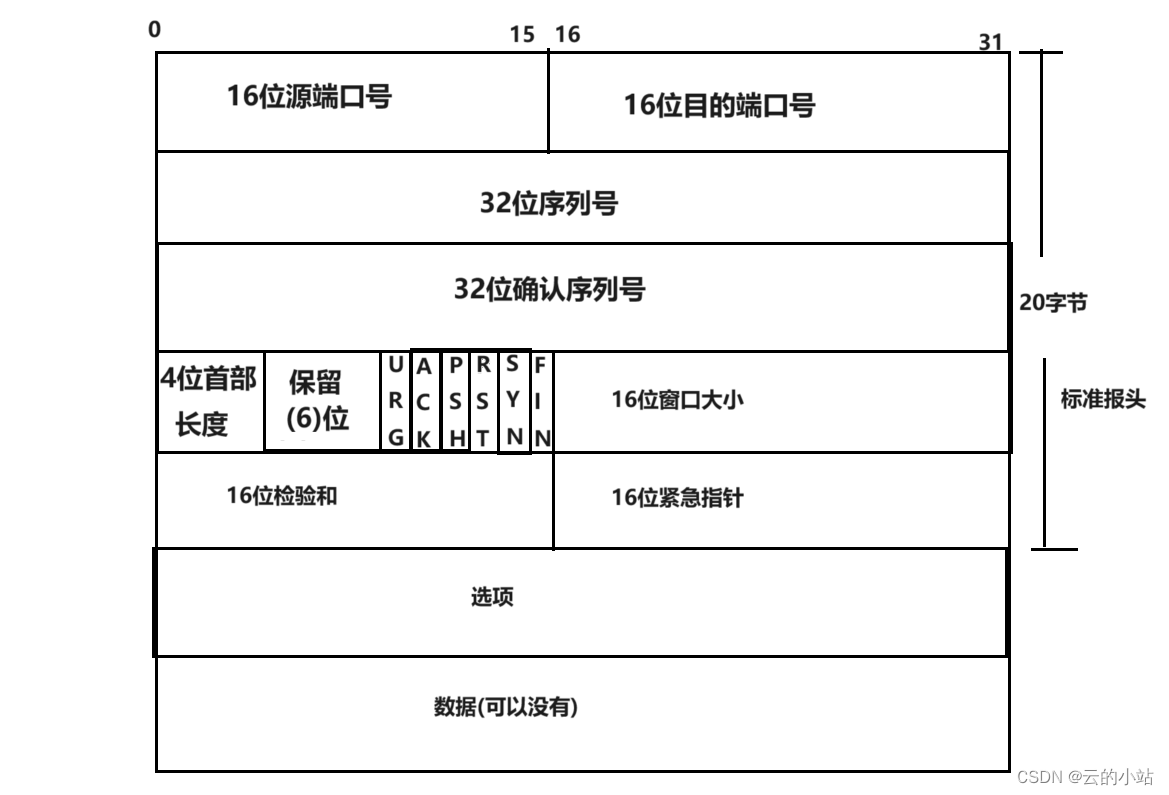

下面是TCP的数据报头格式

在这里插入图片描述

源端口号是我们发送方进程的端口
目的端口号是接收方进程的端口
32位序列号和确认序列号： tcp是面向字节流的，当应用层把数据拷贝到传输层的发送缓冲区内时，缓冲区可以使一个char类型的数组存储，例如发送1000个字节，确认序列号可以是0或者任意，如果是0开始，0+1000字节，服务端返回的报头中确认序列号就是1001，代表可以从1001个字节开始发送确认序号不但是对当前报文做确认，还是对之前所有报文做确认，代表前面所有报文都已经收到。
urg代表紧急指针是否有效，如果有效，16位紧急指针代表在有效载荷的偏移量，紧急数据只有一个字节，标志位就是表示不同类型的报文。

三次握手和四次挥手

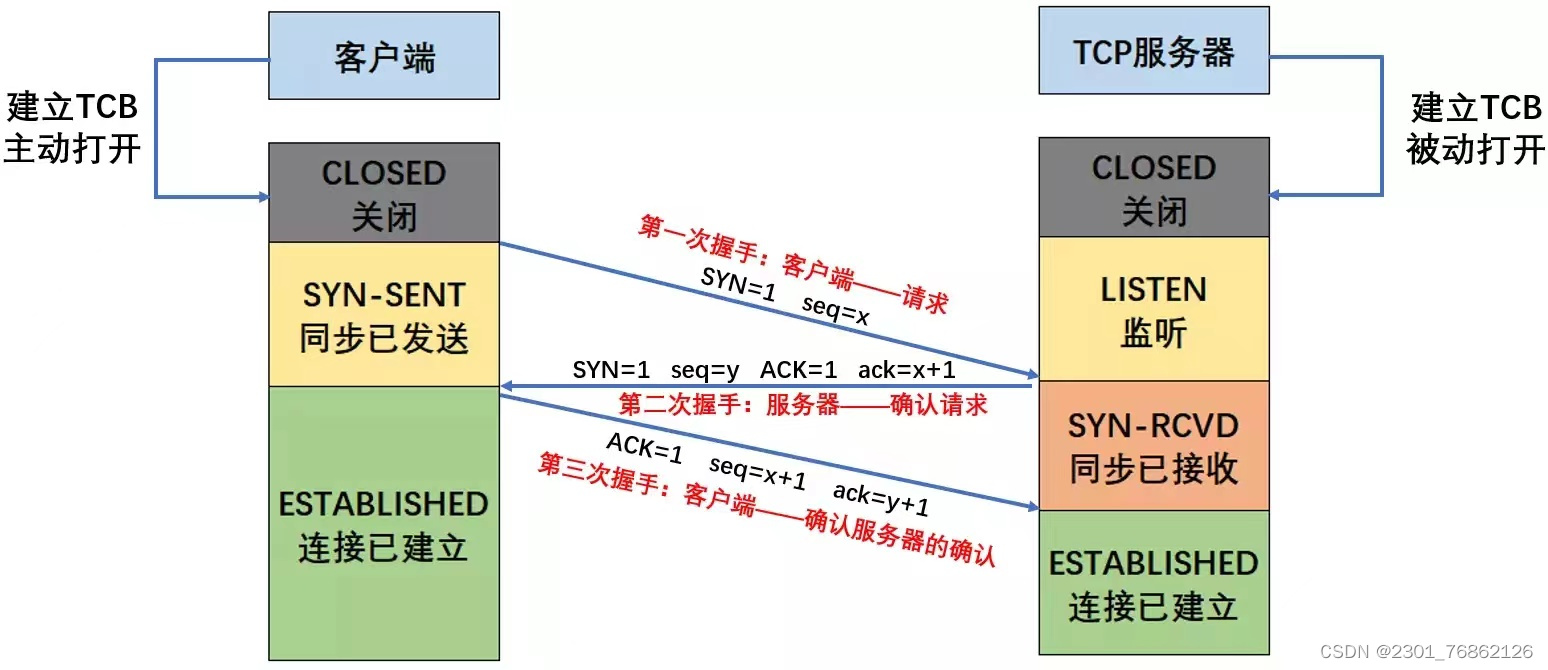

下面是三次握手图解
在这里插入图片描述

tcp是一个可靠的传输协议，在服务端和客户端进行通信的时候，需要进行连接，被称为三次握手。

一台主机可能建立多个链接，所以OS需要把链接管理起来，采用struct结构体的方式，先描述，再组织，struct可能是位段

三次握手是由操作系统自动完成的。

为什么是3次握手？

没有明显的设计漏洞，一旦建立连接出现异常，可以嫁接给client，server成本较低
验证双方通信信道的通畅情况，三次握手是验证全双工通信信道通畅的最小成本。更多奇数次会有更高成本。
如果是两次，容易收到攻击，SYN洪水。三次是奇数次，客户端一定是最后一个发送ACK的。

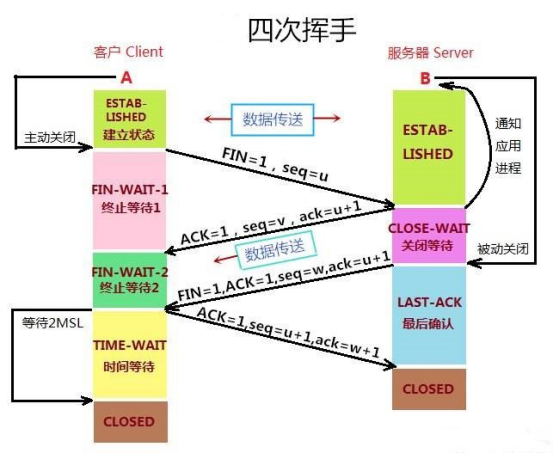

下面是四次挥手图解
在这里插入图片描述

四次挥手是由客户端向服务端发起FIN请求，然后服务端维持CLOSE_WAIT状态，然后ack回复。等到服务端把该发的数据全部发送给客户端之后，然后发送FIN请求，客户端收到这个请求维持TIME_WAIT状态一段时间，服务端维持LAST_ACK状态，等收到客户端回复的ACK，服务端关闭。

如果服务端收到来自客户端的第一次FIN请求，维持CLOSE_WAIT状态，如果不close(fd)，服务端会一直维持CLOSE_WAIT状态。

客户端和服务端是平等的，上面的状态是客户端请求服务端，如果是服务端先发送请求，也是一样的。

所以就解释了为什么云服务器上写代码时，如果服务端先断开连接，那么端口号就不能用了，因为最后一次发送ACK会进入TIME_WAIT状态，端口号还在被占用，会等待一段时间之后才会关闭连接。

//端口号复用，如果不想让server端进行time_wait的等待状态，可以调用下面接口。
int opt=1;
setsockopt(_sock,SOL_SOCKET,SO_REUSEADDR|SO_REUSEPORT,&opt,sizeof(opt));

滑动窗口

双方使用TCP协议，有发送缓冲区和接受缓冲区，每次发送的报文都要收到对应的ACK应答，应答报文里面有16位窗口大小，这个16位窗口大小代表了对方接收缓冲区的大小，防止报文发送过快引起报文丢失造成资源浪费，或者报文发送过慢引起效率底下的问题。

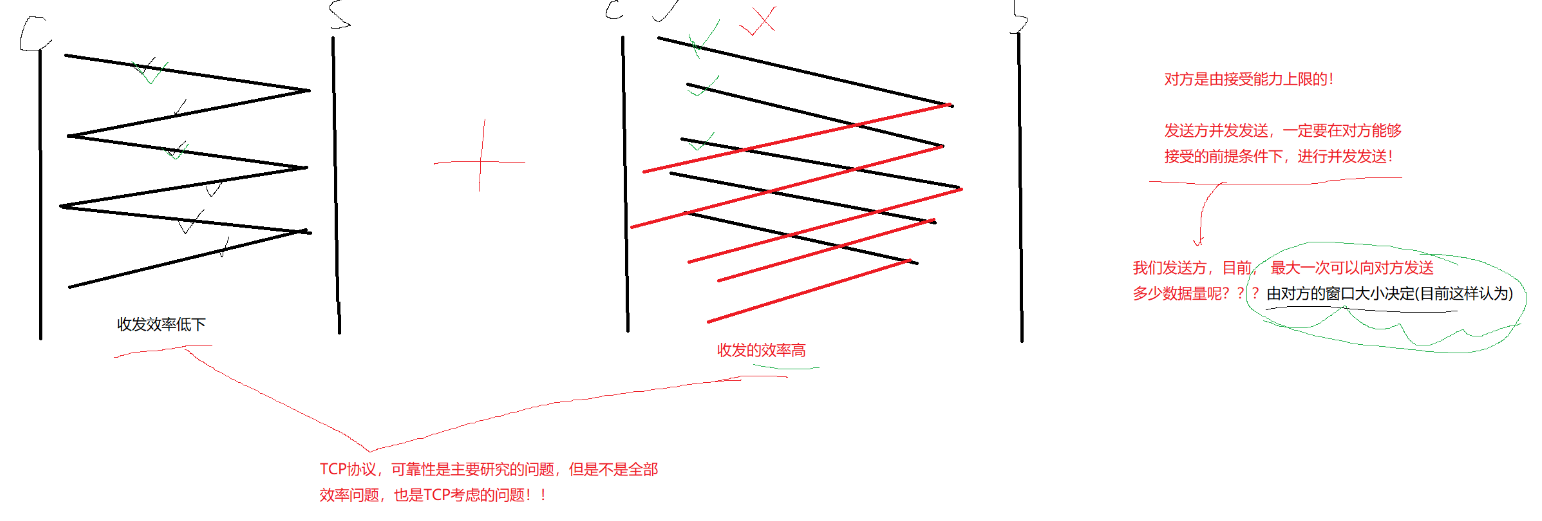

发送方和接收方有两种发送和接受的模式，一种是串行，就是发送一个报文等收到应答报文之后，才能发送下一个报文，这种效率低下。还有一种就是可以先发送多条报文给对方，然后对方对这些报文一一发送应答报文，这种是并行。

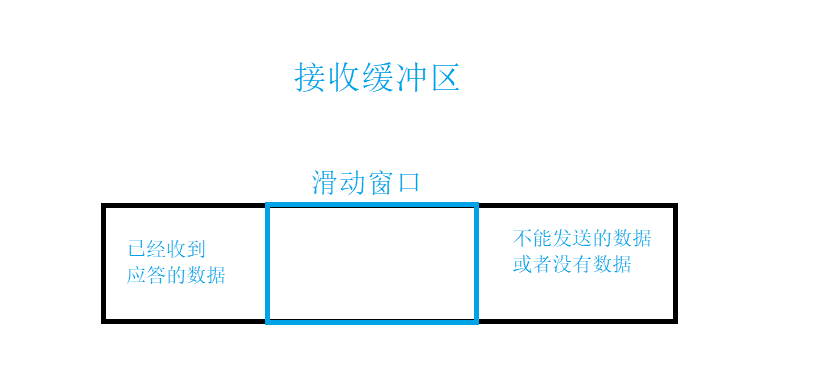

而在发送缓冲区里面有一个滑动窗口，滑动窗口里面的数据是可以不收到前面报文的应答报文，然后直接发送给对端的数据，例如像下面这样

那么这个窗口大小是多少呢？答案是一定不能超过对方接收缓冲区的大小。

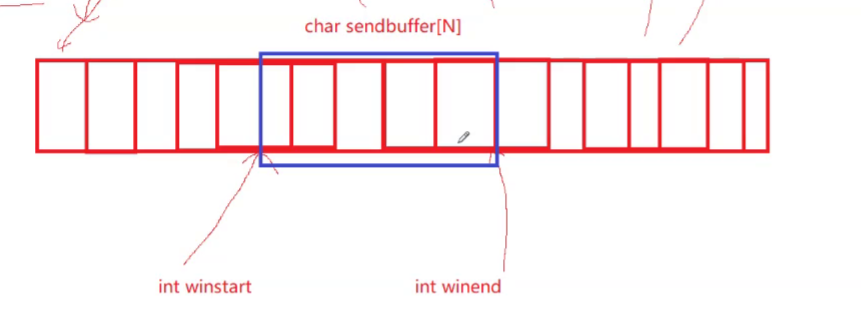

TCP是面向字节流的，所以发送缓冲区也是以字节为单位的。winstart就是起始下标，winend就是结束下标，start 和end同时++，就是窗口在滑动。

补充知识：

滑动窗口只能向右滑，不能向左

滑动窗口根据对方接受能力可以变大变小，start不动end++就变大。end不动start++就变小。

每次的ACK报头中响应的确认序号就是下一次要发送的起始下标，起始下标加上窗口大小就是滑动窗口大小。

滑动窗口不会越界，因为可以把缓冲区设置成环形队列。

如果第一个报文或者中间报文丢失分为两种情况：

ACK丢失，这个不必担心，因为后面报文的ACK如果收到了，就代表前面的一定收到了，确认序号就代表前面报文全部收到，下一次发送请从最大的确认序号开始发送。
数据丢失了，第一个数据或者中间的丢失了都是同理，如果第一个数据是1001-2000，第二个是2001-3000，以此类推，后面的数据返回的ACK报文的确认序号一定是1001，因为尽管2000后面的收到了，也不能不管1001~2000，后面多个ACK报文都是1001的确认序号，操作系统就知道报文丢失了，就会进行补发1001-2000这段数据。

拥塞控制

学习了上面的滑动窗口，我们明白了两端主机在进行通行时，已经把双方主机的情况考虑的特别全面了，例如确认应答，超时重传，三次握手四次挥手，还有基于流量控制的滑动窗口。但是我们的报文是在网络中进行传输的，网络中可是不止我们两台主机在通信，而是成千上万乃至上亿的主机在通信，所以网络中一定是同时存在大量的数据的，如果传输过程中因为网络的原因发生大量的丢包，这个怎么办呢？为什么呢？

如果是因为网络的原因丢包可能是因为网络中的数据太多发送拥塞，如果真的是因为发送了拥塞而丢包导致的，那么我们的通信双方第一时间可能会启动超时重传，但是网络中因为发生了堵塞的情况，这个时候网络中的多台主机同时启动超时重传机制，网络中本来就已经有大量的数据了，这样只会导致拥塞情况更加严重，所以这时候绝对不能再发送大量的数据了。

当发送大量的丢包时，OS就判断可能是网络中出现了拥塞，所以就需要对网络中的情况进行探测，试探的发送一个报文，如果没有回应，就说明网络拥塞严重，等待一段时间再探测。如果收到了ACK回应，就发送两个报文，如果再收到回应就发送四个报文。就这样以2的指数级别进行增长。以指数级别增长开始慢，后来就会特别快，当然也不会一直以指数级别增长下去，到达一定的阈值之后就会以线性的方式增长，这种机制叫做慢启动，用来摸清网络的承受能力。

OS需要一直来试探网络中数据的承受能力，来监听网络的状态，所有就有了拥塞窗口，来进行拥塞控制。

所以上面的滑动窗口的大小其实是不但要考虑接收方缓冲区的大小，还要考虑拥塞窗口的大小，如果拥塞窗口比接受缓冲区数据承载能力大，就不必考虑拥塞窗口，反之就要以拥塞窗口的大小为滑动窗口的大小。

（socket套接字）listen的第二个参数

之前学习listen函数有两个参数，第一个就是socket返回的文件描述符，但是第二个参数就没有讲解，我们现在理解一下第二个参数的含义。

使用TCP协议，先创建socket套接字之后，然后listen函数监听和server端连接的所有客户端，收到和server连接的客户端的请求，OS在底层会自动完成三次握手，然后进入ESTABLISHED状态。

然后用accept函数和客户端进行通信，在accept被调用之前，客户端和服务端就已经建立好连接了，accept只不过是把已经建立好的连接拿到上层，之前我们把第二个参数设置成了32或者更大，就是按照上面的流程完成了连接通信，如果我们把第二个参数设置成1，会发生什么？

如果设置成1，并且不调用accept，不让上层把建立好的连接取走，那么前两个客户端的连接是正常的，客户端和服务端都会进入ESTABLISHED状态，到了第三个就会出现问题，第三个客户端也会维持ESTABLISHED状态，但是服务端是SYN_RCVD状态，也就代表服务端给客户端响应SYN+ACK之后并没有进入ESTABLISHED状态。

这是因为OS底层会保持两个队列，一个全连接队列，一个半连接队列，全连接队列的最大个数就是第二个参数加一，只要全连接队列中没有连接被accept取走，之后来的所有连接请求只能保持在半连接队列里面，并且这个半连接队列的生命周期很短。

这样并不是服务器只能同时和两个连接的客户端通信，而是没有被accept来得及读取到的连接就先放在全连接队列里面，一旦accept读取到了这个全连接，这个全连接就会被上层读走，就会被移除。然后半连接队列就能向全连接队列push一个连接。
