Python绘制南丁格尔玫瑰图：从入门到实战

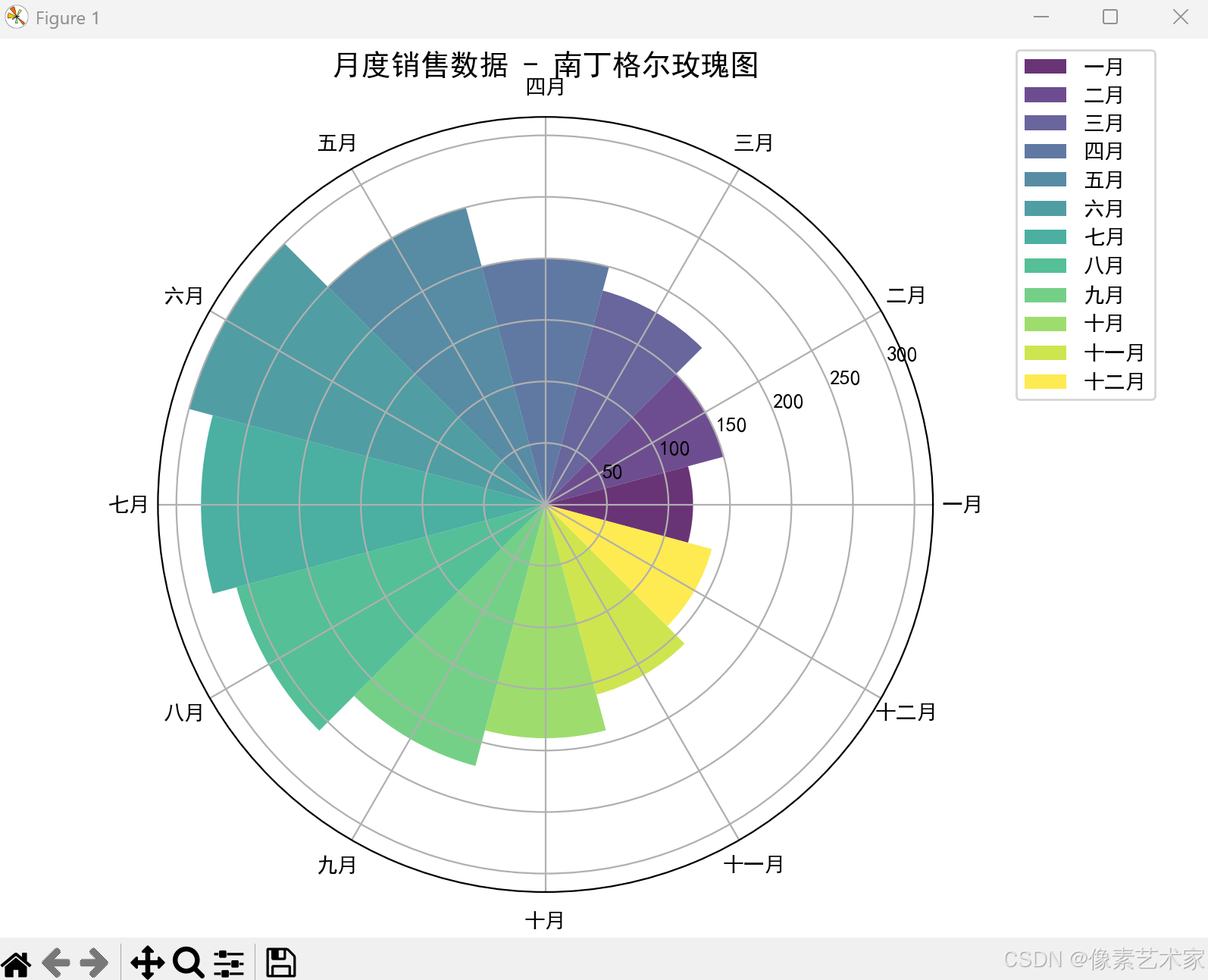

在这里插入图片描述

引言

南丁格尔玫瑰图（Nightingale Rose Chart），也被称为极区图（Polar Area Chart），是一种独特的数据可视化方式。这种图表由弗洛伦斯·南丁格尔（Florence Nightingale）在克里米亚战争期间首创，用于展示不同月份的死亡人数。本文将详细介绍如何使用Python创建南丁格尔玫瑰图，从基础概念到实际应用。

什么是南丁格尔玫瑰图？

南丁格尔玫瑰图是一种圆形图表，它将数据以扇形的形式展示，每个扇形的半径表示数值的大小。与普通的饼图不同，南丁格尔玫瑰图使用扇形的面积（而不是角度）来表示数值，这使得数据之间的差异更加明显。

主要特点：

使用扇形的面积表示数值
所有扇形的角度相等
通过半径的变化来展示数据差异
适合展示周期性数据

环境准备

在开始之前，我们需要安装必要的Python库：

pip install matplotlib numpy

代码实现

让我们通过一个实际的例子来学习如何创建南丁格尔玫瑰图。我们将使用matplotlib来实现这个可视化效果，这是一个功能强大且广泛使用的数据可视化库。

1. 基础设置

首先，我们需要导入必要的库并设置中文字体支持：

import matplotlib.pyplot as plt
import numpy as np
import matplotlib as mpl# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'SimSun', 'Arial Unicode MS']  # 优先使用的中文字体
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
plt.rcParams['font.family'] = 'sans-serif'  # 使用无衬线字体

2. 准备数据

在我们的示例中，我们使用月度销售数据来展示南丁格尔玫瑰图的效果：

# 示例数据：不同月份的销售数据
months = ['一月', '二月', '三月', '四月', '五月', '六月', '七月', '八月', '九月', '十月', '十一月', '十二月']
values = [120, 150, 180, 200, 250, 300, 280, 260, 220, 190, 160, 140]

3. 创建极坐标图

使用matplotlib的极坐标系统来创建玫瑰图：

# 计算每个扇形的角度（均分360度）
angles = np.linspace(0, 2*np.pi, len(months), endpoint=False)# 创建图形
fig, ax = plt.subplots(figsize=(10, 8), subplot_kw=dict(projection='polar'))# 绘制玫瑰图
bars = ax.bar(angles, values, width=2*np.pi/len(months), bottom=0, alpha=0.8)

4. 设置样式

为了让图表更加美观，我们添加颜色、标签和图例：

# 设置颜色
colors = plt.cm.viridis(np.linspace(0, 1, len(months)))
for bar, color in zip(bars, colors):bar.set_facecolor(color)# 设置标签
ax.set_xticks(angles)
ax.set_xticklabels(months, fontsize=10)# 添加标题和图例
plt.title('月度销售数据 - 南丁格尔玫瑰图', pad=20, fontsize=14)
plt.legend(bars, months, loc='upper right', bbox_to_anchor=(1.3, 1.1), fontsize=10)

实际应用场景

南丁格尔玫瑰图在以下场景特别有用：

时间序列数据：展示月度、季度或年度数据的变化
周期性数据：展示具有周期性特征的数据
对比分析：比较不同类别之间的数值差异
趋势展示：展示数据随时间的变化趋势

进阶技巧

1. 自定义颜色方案

可以通过修改颜色映射来创建不同的颜色方案：

# 使用不同的颜色映射
colors = plt.cm.plasma(np.linspace(0, 1, len(months)))  # 使用plasma颜色映射

2. 添加数据标签

可以在每个扇形上添加具体数值：

# 添加数值标签
for angle, value in zip(angles, values):ax.text(angle, value, str(value), ha='center', va='bottom')

3. 调整图表样式

可以通过修改各种参数来优化图表外观：

# 调整图表样式
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'SimSun', 'Arial Unicode MS']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['font.family'] = 'sans-serif'

注意事项

数据量不宜过多，建议控制在12个以内
确保数据之间的差异足够明显
选择合适的颜色方案，避免使用过于相似的颜色
添加适当的图例和标签
注意中文字体的显示问题，确保系统安装了所需的中文字体

总结

南丁格尔玫瑰图是一种强大的数据可视化工具，特别适合展示周期性数据和进行对比分析。通过Python和matplotlib，我们可以轻松创建美观且功能丰富的南丁格尔玫瑰图。在实际应用中，要根据具体需求选择合适的展示方式，并注意数据的可读性和美观性。

完整代码

完整的代码实现如下：

import matplotlib.pyplot as plt
import numpy as np
import matplotlib as mpl# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'SimSun', 'Arial Unicode MS']  # 优先使用的中文字体
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
plt.rcParams['font.family'] = 'sans-serif'  # 使用无衬线字体def create_nightingale_rose():# 示例数据：不同月份的销售数据months = ['一月', '二月', '三月', '四月', '五月', '六月', '七月', '八月', '九月', '十月', '十一月', '十二月']values = [120, 150, 180, 200, 250, 300, 280, 260, 220, 190, 160, 140]# 计算每个扇形的角度（均分360度）angles = np.linspace(0, 2*np.pi, len(months), endpoint=False)# 创建图形fig, ax = plt.subplots(figsize=(10, 8), subplot_kw=dict(projection='polar'))# 绘制玫瑰图bars = ax.bar(angles, values, width=2*np.pi/len(months), bottom=0, alpha=0.8)# 设置颜色colors = plt.cm.viridis(np.linspace(0, 1, len(months)))for bar, color in zip(bars, colors):bar.set_facecolor(color)# 设置标签ax.set_xticks(angles)ax.set_xticklabels(months, fontsize=10)# 添加标题plt.title('月度销售数据 - 南丁格尔玫瑰图', pad=20, fontsize=14)# 添加图例plt.legend(bars, months, loc='upper right', bbox_to_anchor=(1.3, 1.1), fontsize=10)# 显示图形plt.tight_layout()plt.show()if __name__ == '__main__':create_nightingale_rose()
