摘要由于 SiC MOSFET 在高速开关电源中的广泛应用，导致严重的电磁干扰（EMI）问题，因此 EMI 滤波器的设计成为研究热点。为了满足电磁兼容（EMC）标准，无源 EMI 滤波器可以有效地降低 DC-DC 变换器产生的电磁干扰，但是无源磁性器件的体积较大，不利于提高 DC-DC变换器的功率密度。该文分析 DC-DC 变换器的电磁干扰源和噪声源阻抗特性，建立无源和有源EMI 滤波器的理论模型，提出宽频混合 EMI 滤波器的设计方法。最后，通过实验验证宽频混合EMI 滤波器对 DC-DC 变换器 EMI 的抑制效果。

引言

宽禁带半导体器件碳化硅场效应晶体管（Silicon  Carbide Metal-Oxide-Semiconductor Field-Effect  Transistor, SiC MOSFET）在导通和关断时，由于其较高的 du/dt 和 di/dt，会产生严重的电磁干扰（Electro-magnetic Interference, EMI）噪声。随着 SiC MOSFET的广泛应用，功率变换器，如 Buck DC-DC 变换器，会产生传导和辐射 EMI，较高的 EMI 可能导致保护电路的运行故障，以及系统 EMI 超标[1]。为了使待测电力电子设备满足相应的电磁兼容（ Electro-magnetic Compatibility, EMC）标准，通常需要在主回路中添加 EMI 滤波器来抑制系统的电磁干扰[2-3]。滤波作为解决 EMI 问题的主要措施之一，需要将滤波器放置在对外干扰严重或者非常敏感的电子设备的输入输出端，使 EMI 被衰减，从而提高系统的EMC 性能[4]。EMI 滤波器主要有无源 EMI 滤波器（Passive EMI Filter, PEF）和有源 EMI 滤波器（ActiveEMI Filter, AEF）[5-8]两种。PEF 主要使用电感和电容来衰减 EMI，而 AEF 主要使用晶体管和运算放大器（Operational Amplifier, OPAMP）将补偿电压或电流注入电路来衰减 EMI[9]。

PEF 已经成熟应用，并且早已实现商业化，由于电力电子系统逐渐向高功率密度发展，因此针对系统功率密度的 EMI 滤波器设计方法是目前的研究热点。文献[10-11]在 LCL 型滤波器的基础上，分别研究了 PWM 整流控制策略和自适应共模 3 次谐波抑制方法。文献[12]分别针对共模（Common-Mode, CM）和差模（Differential-Mode, DM）无源EMI 滤波器分析并提出了一种对称型 EMI 滤波器集成设计方案。AEF 是提高系统功率密度的一种非常有效的方法，AEF 可以分为模拟 AEF 和数字 AEF两种类型。文献[9]基于电机驱动系统分析了 CM 噪声传播路径，提出在共模接地点嵌入模拟 AEF 抑制CM 噪声，极大地减小 CM 滤波组件的体积。文献[13]建立了 DM 模拟 AEF，针对建立的 AC-DC 功率变换器系统模型，计算了 DM 有源滤波器的插入损耗和环路增益。文献[14]在复数滤波器结构完全复数化的三相锁相环技术基础上构建了数字 AEF 从而实现完全消除电网谐波对系统输出的影响。文献[15]基于稳定性、频偏性、幅值增益以及正交特性四个角度为自适应数字 AEF 提供了理论指导依据。

AEF 可以有效地抑制低频 EMI，而 PEF 可以有效抑制高频 EMI，为了进一步提高系统的功率密度并结合两种 EMI 滤波器的优点，混合 EMI 滤波器（Hybrid EMI Filter, HEF）设计成为了当前的研究热点。文献[16-18]基于模拟 AEF 拓扑，在不增加PEF 体积的情况下，等效增加了 PEF 的电感电容值，取得了良好的 EMI 抑制效果。文献[16-17]设计了一种 AEF，通过注入反馈电流来等效增加 CM 电容值，从而抑制系统的共模电磁干扰。文献[18]提出了一个三绕组的共模电感，基于运算放大器在第三个绕组上搭建了负阻抗网络来增加共模电感值，因此在不增加共模电感体积的情况下增大了共模电感值，通过等效电感值，不需要增大电感体积，就可以更好地抑制系统的 EMI。

由于高功率密度的需求，在设计阶段就要考虑量化 EMI 滤波器电子元件的尺寸和质量，因此需要针对 EMI 滤波器进行规范化设计。文献[19-22]针对基于插入损耗（Insertion Loss, IL）的 PEF 进行了设计并验证。PEF 设计需要掌握功率变换器的噪声源特性，基于线性阻抗稳定网络（Line Impedance  Stabilization Network, LISN）的测试平台对插入损耗进行限定以达到 EMC 标准。为了使 EMI 滤波器达到预期的插入损耗，文献[23]提出了基于插入无源二端口网络的噪声源阻抗提取方法。文献[24]针对 AC-DC 功率变换器研究了模拟 AEF 的设计过程，对电压采样电流补偿（ Voltage-Sensing Current-Compensating, VSCC）拓扑模拟有源 EMI 滤波器进行建模和分析，找到了与插入损耗有关的函数关系，最后提出了 VCCS 一般设计准则。文献[25]针对由于小型体积的 PEF 的低频段衰减能力较低以及高频增益限制情况下 AEF 高频段衰减能力有限的问题，利用电机驱动系统设计了一种基于 LCL-LC PEF 和模拟 AEF 集成的混合 EMI 滤波器，改进了混合 EMI滤波器的设计方法。文献[26]采用了一种电流采样电流补偿（Current-Sensing Current-Compensating,  CSCC）模式模拟 AEF 电路，同时增加高谐振频率的小型 PEF 以抑制高频段从而得到了良好的 CM  EMI 衰减。

在上述的文献研究中，由于 PEF 的体积限制和模拟 AEF 的高频环路增益限制，集成无源和有源的EMI 滤波器是抑制 EMI 的可行解决方案，但已有参考文献中基于系统的混合噪声进行 EMI 滤波器设计，没有针对性考虑系统 DM 和 CM 噪声源特性。本文首先研究了同步 Buck DC-DC 变换器的 DM 和CM 噪声源特性，然后基于噪声源阻抗模型提出了一种混合 EMI 滤波器设计方法，以规范化设计宽频混合有源 EMI 滤波器。

1同步 Buck DC-DC 变换器的电磁干扰分析

首先，分析同步 Buck DC-DC 变换器的噪声源及其阻抗特性，研究同步 Buck DC-DC 变换器电磁干扰的产生特性；然后，基于同步 Buck DC-DC 变换器的电磁干扰分析，规范化设计相应的 EMI 滤波器或者优化设计现有的 EMI 滤波器。

1.1同步 Buck DC-DC 变换器的噪声源阻抗分析

由于 SiC MOSFET 在导通和关断时产生较高的du/dt 和 di/dt，与变换器本身存在的寄生电感和寄生电容相互作用，从而在同步 Buck DC-DC 变换器中产生了严重的电磁干扰。通过对同步 Buck DC-DC变换器中噪声的路径进行分析和测量，得到同步Buck DC-DC 变换器的噪声源阻抗，可以分为 CM噪声源阻抗和 DM 噪声源阻抗。

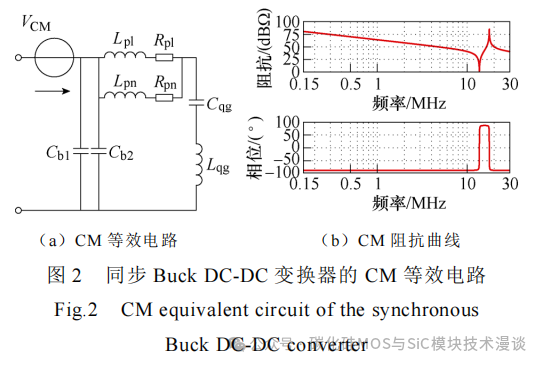

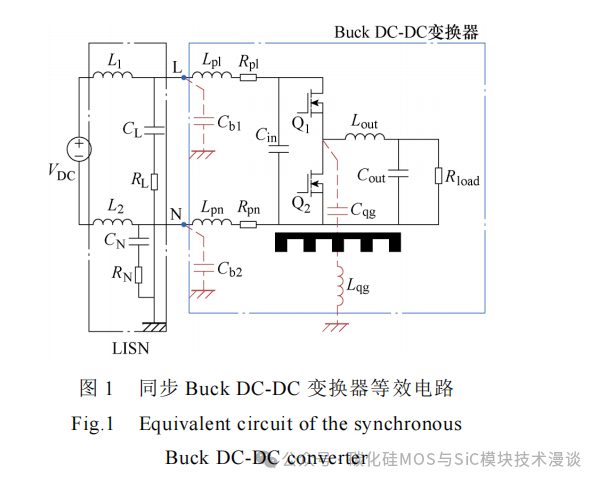

同步 Buck DC-DC 转换器的等效电路如图 1 所示。CM 噪声通过寄生电容 Cqg 和寄生电感 Lqg 从同步 Buck DC-DC 变换器半桥中点转移到地面，考虑到散热器和地之间的不完全连接，因此引入寄生电感 Lqg 的影响。同时分别考虑母线中 L 线和 N 线对地的寄生电容 Cb1 和 Cb2 的影响，以及印制电路板（Printed Circuit Board, PCB）布局寄生参数 Lpl、Lpn、Rpl 和 Rpn，可以得到同步 Buck DC-DC 转换器中 CM阻抗网络的等效电路和 CM 阻抗特性曲线，如图 2

所示。VDC 为直流电压源，L1 和 L2 分别为 L 线和 N线的直流隔离电感，Q1 和 Q2 分别为同步 Buck 控制管和续流管，Lout、Cout、Rout 分别为输出电感、输出电容和输出负载。

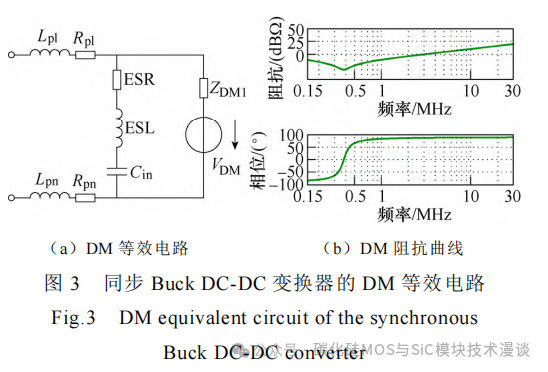

同理，DM 阻抗网络的等效电路和 DM 阻抗特性曲线如图 3 所示。由于直流母线支撑电容的低阻抗特性，变换器的差模噪声源阻抗 ZDM1 可以被忽略，因此直流母线支撑电容 Cin 决定了变换器的 DM阻抗特性，ESR、ESL 分别为直流母线支撑电容 Cin的寄生电阻和寄生电感。

1.2同步 Buck DC-DC变换器的CM/DM噪声源分析

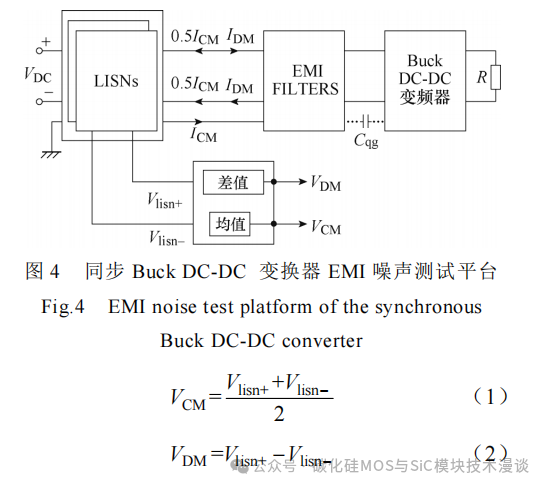

Buck DC-DC 变换器传导 EMI 的实验测试平台如图 4 所示，由 Buck DC-DC 变换器、EMI 滤波器、线路阻抗稳定网络（Line Impedance Stabilization  Network, LISN）、直流电压源和电阻负载组成。基于 EMI 测试标准国际无线电干扰特别委员会 25（International Special Committee on Radio Interference 25,  CISPR 25），可以分别测量 DC-DC 变换器的 DM 和CM 电磁干扰噪声。

Buck DC-DC 变换器的两个输入端口分别接 L线和 N 线，测量设备 LISN 被放置在直流电源和 EMI滤波器之前。被测对象的传导电磁干扰由 LISN 测量，分别可以得到 L 线和 N 线上对地的电压 Vlisn+和 Vlisn-，然后经过差值和均值运算，分别得到变换器的 CM 电压 VCM 和 DM 电压 VDM。

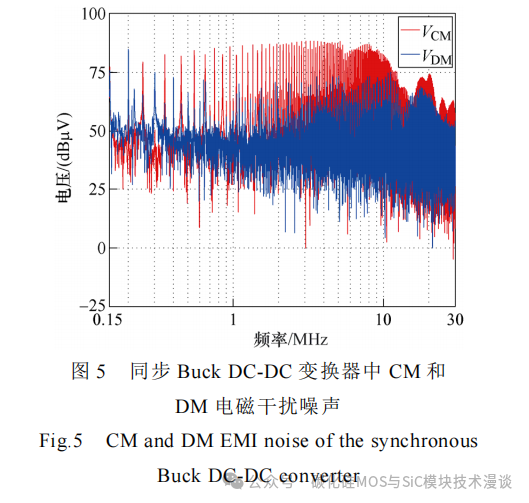

基于实验测量结果，通过式（1）和式（2）对CM 和 DM 电磁干扰噪声进行分离提取，得到同步Buck DC-DC 转换器中 CM 和 DM EMI 的频域波形（150 kHz～30 MHz），如图 5 所示。同步 Buck DC-DC 转换器的原始电磁干扰噪声，在 150～200 kHz频段 DM 噪声会对 EMI 滤波器的设计产生重要影响。为了有效地设计混合 EMI 滤波器，需要考虑低频段 DM 噪声的抑制，在 1～10 MHz 频段 CM 噪声幅值高于 DM 噪声幅值，可以考虑通过有源滤波器进行抑制，在高频段 10～30 MHz，考虑设计合理的无源滤波器参数进行电磁干扰的抑制。

2混合 EMI 滤波器设计

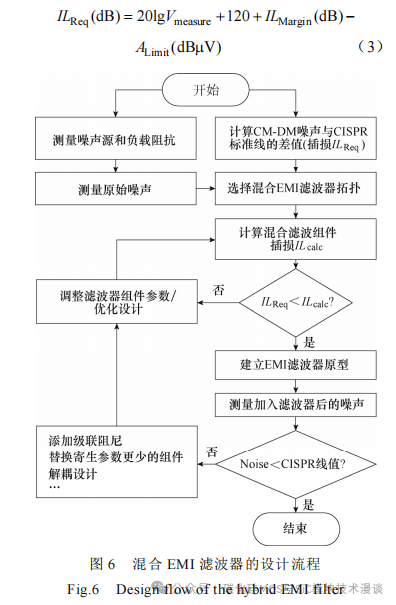

为了设计一个适合开关电源的混合 EMI 滤波器，基于文献[1-2]中 EMI 滤波器设计过程，本文提出了一个系统的 EMI 设计流程，所提出的混合 EMI滤波器设计流程如图 6 所示。EMI 滤波器的最重要的特性是衰减电磁干扰源的发射能力，其衰减率定义为插入损耗（Insertion Loss, IL）。为了让 EMI 滤波器获得最大插入损耗，在计算滤波器 IL 时需要考虑滤波器输入输出端的阻抗参数，在选择 EMI 滤波器的拓扑结构时需考虑噪声源和负载阻抗，包括LISN 的 CM-DM 回路阻抗。在确定所需的插入损耗ILReq 后，可以得到 EMI 滤波器组件的参数值。因此，必须利用 LISN 对同步 Buck DC-DC 变换器的原始噪声进行测量，即没有加入 EMI 滤波器情况下的CM 和 DM 电磁干扰噪声测量。根据 CISPR 25 给定的峰值标准线，通过从测量的噪声 Vmeasure 中减去指定的极限 ALimit 可以计算出所需的插入损耗 ILReq，并适当增加安全裕度值 ILMargin，有

通过计算 EMI 滤波器参数，使加入 EMI 滤波器后同步 Buck DC-DC 变换器符合 EMC 标准要求。为了确定 EMI 滤波器组件的参数值，需要将 ILReq与所计算的插入损耗 ILcalc 进行比较，在符合 EMC标准的要求情况下（包括 CM 和 DM 电磁干扰），计算 EMI 滤波器组件参数，使 ILReq 和 ILcalc 的二次方均值在整个频率范围内最小。同时，整个过程的必要条件为 ILcalc≥ILReq。

设计同步 Buck DC-DC 变换器对应的 EMI 滤波器之前，必须计算出各个滤波器组件的实际参数值，实际参数值可以用矢量/阻抗网络分析仪进行测量，然后给定方程再次计算插入损耗 ILcalc。如果 CM 和DM 的 ILcalc 仍然大于 ILReq，则可以从选定的组件参数设计 EMI 滤波器。若不满足 ILcalc≥ILReq，则需要调整所选组件参数值，重新计算 ILcalc 是否满足条件。在满足条件后，搭建混合 EMI 滤波器原型，插入 LISN 和同步 Buck DC-DC 变换器之间，通过测量插入 EMI 滤波器前后的 EMI 噪声来评估 EMI 滤波器的抑制效果。由于所选定的 EMI 滤波器组件存在高频寄生参数，往往并不具有理想的特性，比如组件内部元器件的高频寄生参数和组件间电磁耦合的影响，因此会导致测量的 EMI 噪声和期望的 EMI噪声不一样。当 EMI 噪声仍然大于 CISPR 25 标准限值时，需要添加级联阻尼、替换寄生参数更少的组件以及解耦设计（若混合有源滤波器无法满足设计要求，需要设计解耦电路以隔离 Buck 电路与外部电路之间的噪声干扰），进而需要对整体布局或者组件进行优化设计，并重新计算 ILcalc 直至满足所需EMI 抑制要求。

2.1无源 EMI 滤波器设计

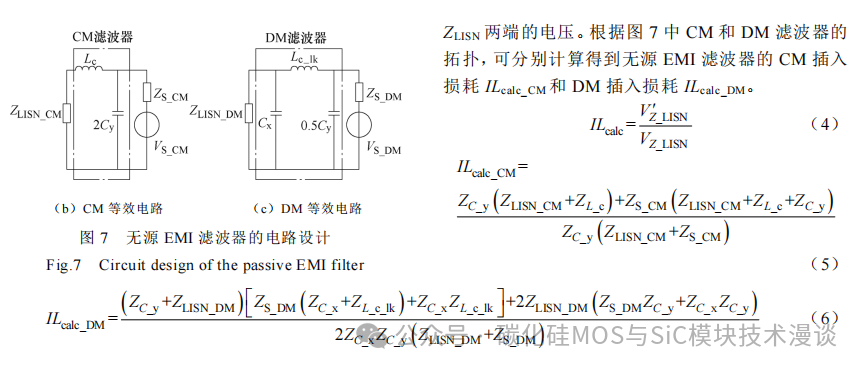

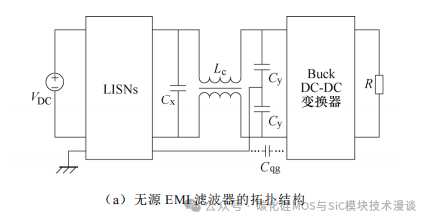

无源 EMI 滤波器采用 CL 结构和 π 型结构来分别衰减 CM 和 DM 信号，如图 7a 所示。无源 EMI滤波器的 CM 和 DM 等效电路，如图 7b 和图 7c 所示。无源 CM 滤波器由两个并联的 Y 型电容器 Cy和一个共模扼流圈 Lc 组成（见图 7b）。同理，无源DM 滤波器由 X 电容器 Cx、共模扼流圈漏感 Lc_lk和两个 Y 型电容器串联组成（见图 7c）。

由式（4）可计算无源 EMI 滤波器插入损耗ILcalc，VZ'_LISN 为未插入滤波器前 ZLISN 两端的电压，ZLISN 为 LISN 两端的阻抗，VZ_LISN 为插入滤波器后

式中，ZLISN_CM、ZLISN_DM 分别为 LISN 的共模阻抗、LISN 的差模阻抗；ZL_c、ZL_c_lk 分别为共模扼流圈Lc 阻抗、共模扼流圈漏感 Lc_lk 阻抗；ZC_y、ZC_x 分别为 Y 型电容器 Cy阻抗、X 型电容器 Cx阻抗；ZS_CM、ZS_DM 分别为噪声源共模阻抗以及噪声源差模阻抗。

设定无源 EMI 滤波器各个组件的参数值，通过设计流程得到满足 EMC 标准的无源 EMI 滤波器，但由于单一的无源 EMI 滤波器通常体积较大，为了提高开关电源的功率密度，本文在基于无源 EMI 滤波器的基础上，加入模拟有源 EMI 滤波器设计，从而在宽频范围内增加系统的 EMI 抑制效果。

2.2模拟有源 EMI 滤波器设计

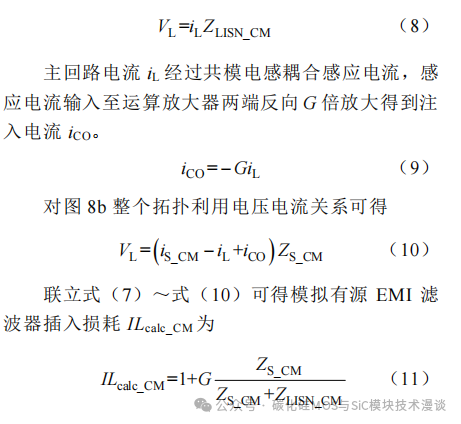

本文采用电流采样电流补偿 CSCC 模式模拟有源滤波器电路（基于式（11）和 Buck DC-DC 变换器中低频段 ZS_CM≫ZLISN_CM，抑制同步 Buck DC-DC变换器中共模回路的共模 EMI 噪声信号，其等效电路拓扑如图 8 所示。

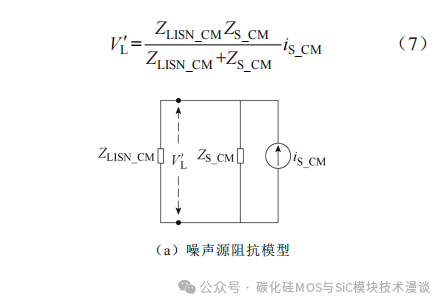

图 8a 展示了没有插入模拟有源滤波器的同步Buck DC-DC 变换器、LISN 和直流源的测试电路中共模回路等效拓扑，图中，iS_CM 为同步 Buck DC-DC变换器中共模噪声的等效电流源，因此同步 Buck DC-DC 变换器共模回路中 LISN 两端的电压可以表示为

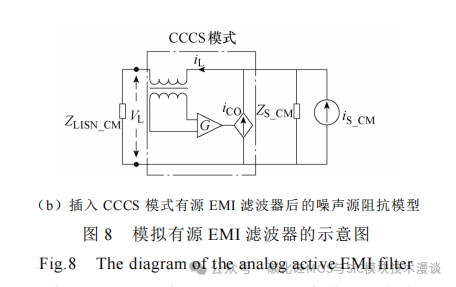

在 LISN 和同步 Buck DC-DC 变换器之间插入CSCC 模式模拟有源滤波器电路后，其共模回路等效拓扑，如图 8b 所示。共模回路中 LISN 两端的电压可以表示为

模拟有源 EMI 滤波器与无源 EMI 滤波器类似，插入损耗与测试平台 LISN 阻抗和噪声源阻抗有关。当 Z Z S_CM LISN_CM ≫ 时，模拟有源 EMI 滤波器插入损耗 ILcalc 满足最大插入损耗的条件，且 ZLISN_CM ≈25 Ω，约为 28 dBΩ，由图 2 可知，在中低频情况下（ ZS_CM＞ ≈ 250 48 dB Ω Ω ）容易满足 ZS_CM ≫ZLISN_CM 。

2.3混合 EMI 滤波器设计

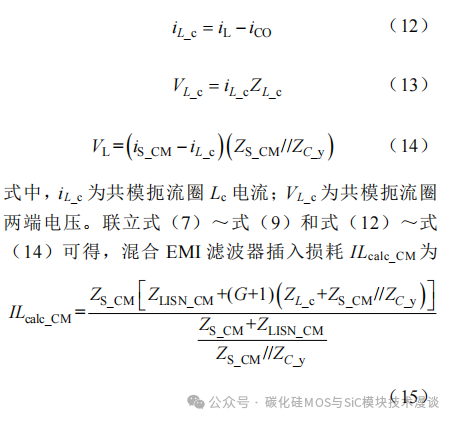

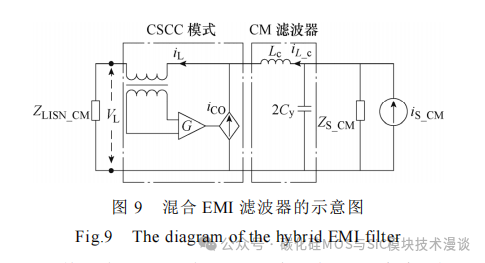

由于同步 Buck DC-DC 变换器的共模阻抗 ZS_CM在高频阶段通常会产生 RLC 谐振点（见图 2），阻抗不能总是满足 Z Z S_CM LISN_CM ≫ ，因此为了减少高频信号对有源 EMI 滤波器的影响，基于模拟有源EMI 滤波器的拓扑结构，将无源 EMI 滤波器插入在模拟有源 EMI 滤波器与噪声源之间，从而得到混合模拟有源和无源 EMI 滤波器，如图 9 所示。插入混合 EMI 滤波器后，在电流注入节点可得

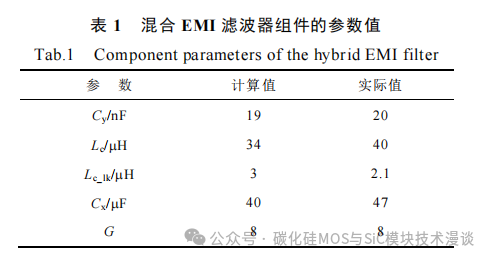

基于式（6）和式（15），将混合 EMI 滤波器插入损耗 ILcalc 代入图 6 设计流程，完成滤波组件参数计算，最终实现混合 EMI 滤波器的设计，所计算得到的混合 EMI 滤波器组件的参数值见表 1。

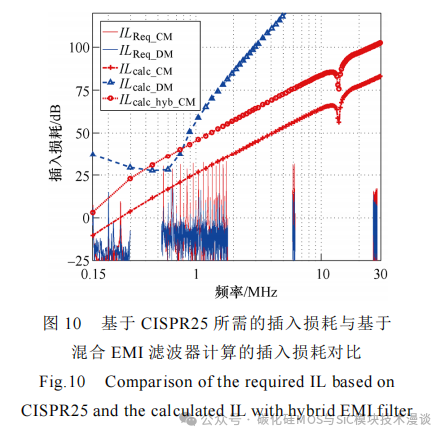

将式（1）、式（2）所得到的结果，以及 CISPR  25 准峰值代入式（3），可得到 ILReq_CM 和 ILReq_DM所需 CM 和 DM 插入损耗，如图 10 所示。在无源EMI 滤波器设计部分，通过式（5）、式（6）代入

表 1 参数值和噪声源阻抗（见图 2 和图 3），可计算得到 ILcalc_CM 和 ILcalc_DM，由于参数值选择以及电路谐振的影响，计算得到的无源 EMI 滤波器的共模插入损耗 ILcalc_DM 并不满足 ILcalc≥ILReq 的条件，因此本文加入模拟有源 EMI 滤波器部分增加共模插入损耗。在增益为 8 倍的情况下，通过式（15）计算得到混合 EMI 滤波器的宽频共模插入损耗ILcalc_hyb_CM 均满足 ILcalc≥ILReq。

3实验验证

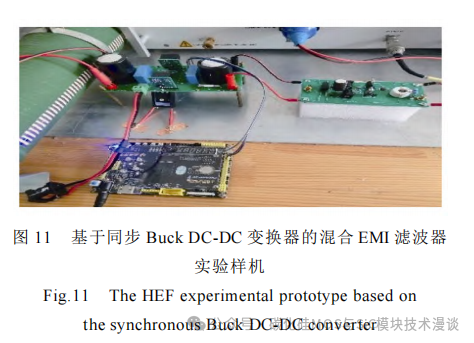

为了验证第 2 节中理论计算的准确性，在本节中进行基于同步 Buck DC-DC 变换器的滤波器实验，如图 11 所示。在实验中，控制管 Q1 和同步管Q2均采用 CREE 公司的 SiC MOSFET C2M1000170D，由现场可编程逻辑门阵列（Field Programmable Gate  Array, FPGA）产生驱动信号，运算放大器为德州仪器 LM7171，直流源电压设置为 400 V，水泥负载为20 Ω。双管 SiC MOSFET 的开关频率为交替互补的50 kHz，死区时间为 0.05 μs。

基于表 1 中混合 EMI 滤波器组件的参数，选取对应的元器件，搭建实验平台，分别通过 LISN 测

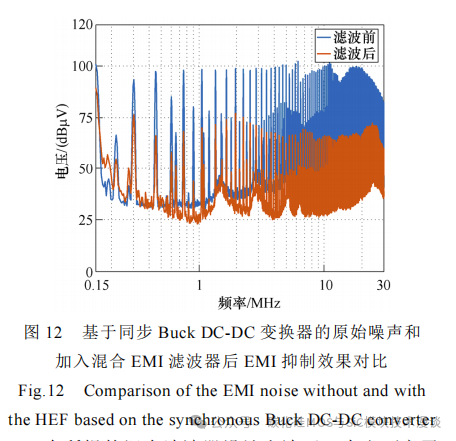

量同步 Buck DC-DC 变换器的原始 EMI 噪声和加入混合 EMI 滤波器后的 EMI 噪声效果，对比如图 12所示。通过实验结果可知，加入混合 EMI 滤波器后EMI 噪声抑制效果较好，整个频段内平均抑制近35 dB。

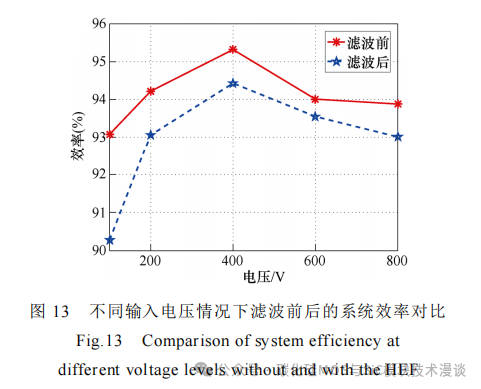

在所提的混合滤波器设计方法下，本文研究了不同输入电压情况下滤波前后的系统效率对比，如图 13 所示。由于增加了混合滤波器部分，会使得系统的效率有所下降，效率平均下降 1.24%。

4结论

本文提出了一种基于同步 Buck DC-DC 变换器的宽频混合 EMI 滤波器设计方法。为了一个有效的EMI 滤波器，在设计过程中，除了需要了解同步Buck DC-DC 变换器 CM 和 DM 噪声源的电磁干扰特性，还需要考虑同步 Buck DC-DC 变换器的 CM和 DM 噪声源阻抗以及负载阻抗。      通过计算 EMI 滤波器的插入损耗，得到 EMI

滤波器的设计参数，但由于较小体积的无源 EMI 滤波器组件不能满足插入损耗的要求，这将使得设计的 EMI 滤波器不能满足 EMC 标准的要求。为了增大 EMI 滤波器的插入损耗而不增加无源 EMI 滤波器体积，给出了混合有源和无源 EMI 滤波器的设计流程，以满足 EMI 滤波器插入损耗的需求和 EMC标准。最后，基于同步 Buck DC-DC 变换器实验平台，制作了混合 EMI 滤波器的实验电路，验证了宽频混合 EMI 滤波器的电磁干扰抑制效果。
