• 传统方式

        参考Xilinx官方文档xapp524。对于AD9253器件 - 125M采样率 - DDR模式，ADC器件的DCO采样时钟(500M Hz)和FCO帧时钟是中心对齐的，适合直接采样。但是DCO时钟不能直接被FPGA内部逻辑使用，需要经过BUFIO和BUFR缓冲后，得到s_bit_clk和s_frame_clk。此时，s_bit_clk和DCO时钟不是相位对齐的。如果s_bit_clk直接采样数据总线，则不能保证采样到正确的数据。故需要进行链路训练。

参考之前博客：  AD9253 LVDS 高速ADC驱动开发_lvds adc-CSDN博客

step1：

       大概流程为：s_bit_clk采样DCO时钟信号，通过调节IDELAY，配合ISERDES原语，先稳定得到8'b11111111或8'b00000000（根据ADC器件手册时钟和数据相位关系来选择），则表明s_bit_clk和DCO处于固定的相位关系，但不是边沿对齐。然后再调节IDELAY，使得s_bit_clk采样DCO时钟信号，得到的结果为一个不确定值，则表明DCO和FCO时钟信号已边沿对齐，即链路s_bit_clk和DCO时钟信号的相位关系已训练完毕。

step2：每个数据点比特位的链路训练，用于对齐采样时钟和每个数据点的比特顺序。

s_bit_clk采样FCO帧时钟信号，通过调节ISERDES的bitslip，使得采样到特定pattern，对于ADC9253器件而言，特定pattern为8'hf0。则表明每个数据点比特位的链路训练完毕。

• 本文方式

传统方式存在一个问题：需要DCO,FCO,多路DOUT走线和阻抗均需要保持完全一致，才能满足手册的时序关系。

在实际项目中，遇到一个问题：ADC9253的2个通道，有一个通道很稳定，另一个通道存在偶发的数据值跳变。于是修改训练方案：

核心思路是每路数据总线和采样时钟s_bit_clk配合来单独训练，从而可以避免不同通道的差异性。因为传统方法通过调节采样时钟s_bit_clk，使之与DCO对齐，这种调节类似于全局调节，DCO对每个通道都会起作用，如果两个通道存在硬件设计差异，就会导致上述问题。

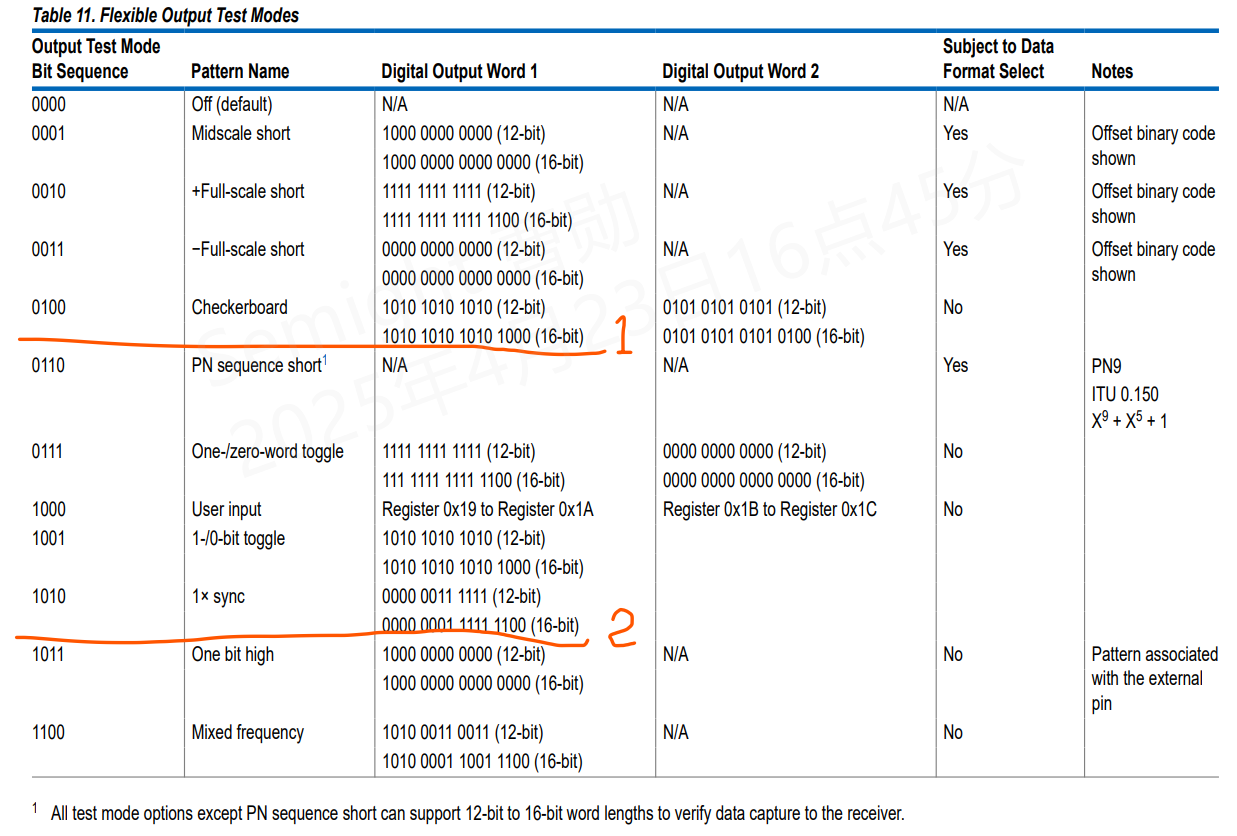

Step1：AD9253器件配置为test mode模式，test pattern为标号1所示。

通过调节IDELAY，配合ISERDES原语(可以使用selectio这个IP更方便)，使得采样时钟s_bit_clk能采样到稳定的值，比如10ms内采样值都不变。说明：该值通常不会恰好等于测试pattern。

step2：每个数据点比特位的链路训练，用于对齐采样时钟和每个数据点的比特顺序。

对于每路数据总线，通过调节ISERDES的bitslip，使得采样到预先设定的pattern，见标号1。当所有路数据总线均稳定采样到预先设定的pattern，则表明AD9253链路训练OK。

Step3：验证环节。AD9253器件配置为test mode模式，test pattern为标号2所示。因为链路已经训练OK，那么此时改变test pattern，所有通道，理论上也应该正确采样到该test pattern值。实际项目测试，也验证了该理论猜想。

• 补充说明：对于链路训练，通常只训练一次。但是如果受到温度等因素干扰，链路可能失效。此时需要自适应的检测到，并重新进入链路训练环节。链路失效检测方法：链路训练OK后，可以用采样时钟s_bit_clk采样FCO帧时钟信号，当采样值突然稳定的发生改变，不等于当前值，则表明链路失效。

• AD9253器件支持test mode。数据管脚可以输出固定的 test pattern序列。
