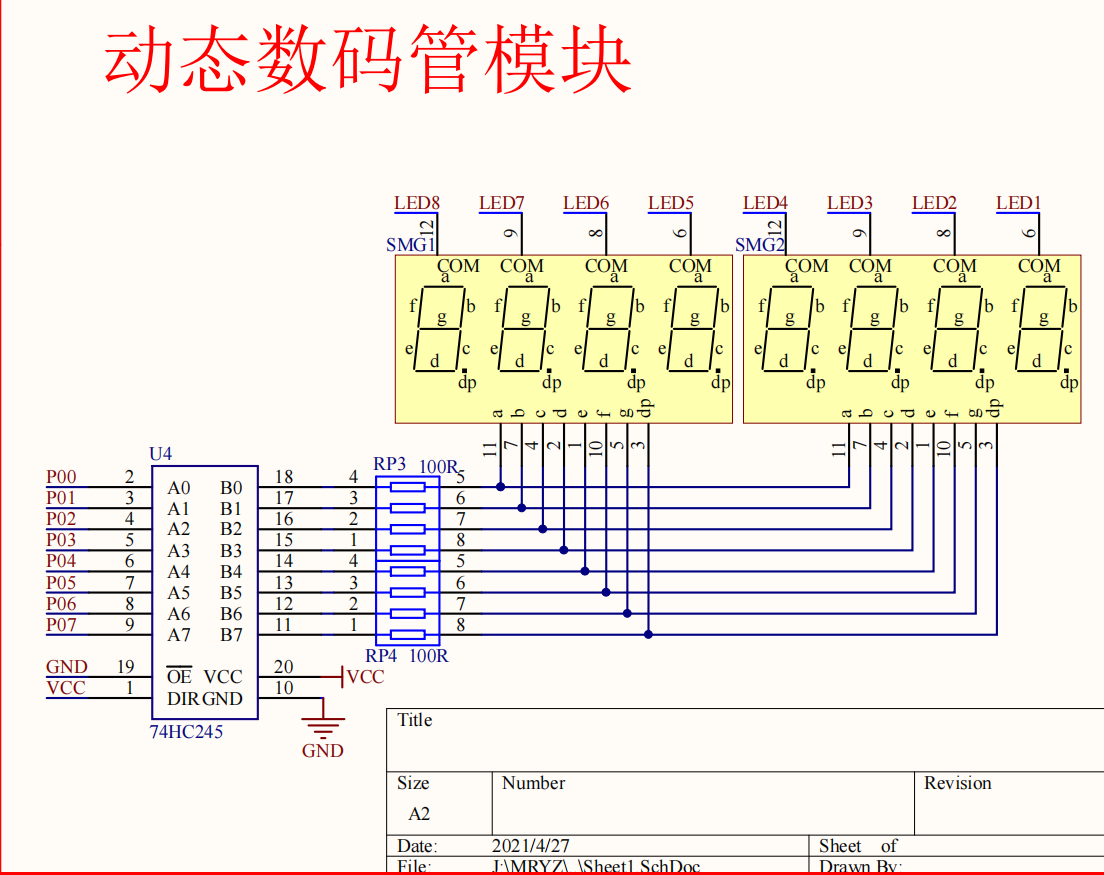

一、原理图：

二、思路梳理：

注意注意本实验静态数码管，一开始只联系让第一个位置亮数字。

三：一些说明：

1.点亮方式：

LED灯给0是点亮。

数码管给1是点亮。并且顺序是dp,g,f,e,d,c,b,a

以 0x3F 为例，它的二进制是 0011 1111，表示 a、b、c、d、e、f 段为高电平（亮），g 和 dp 段为低电平（灭），从而显示数字 0。

2.数组：

首先数码管的点亮可以用数组表示，数组从第一位到最后就是从数字0到数字15，如果你想让某一位显示数字几，就把这个数字对应的数组元素赋给那个位置。

3.数字与段码对应：

数组索引	段码值	二进制	显示内容
0	0x3f	0011 1111	0
1	0x06	0000 0110	1
2	0x5b	0101 1011	2
3	0x4f	0100 1111	3
4	0x66	0110 0110	4
5	0x6d	0110 1101	5
6	0x7d	0111 1101	6
7	0x07	0000 0111	7
8	0x7f	0111 1111	8
9	0x6f	0110 1111	9
10	0x77	0111 0111	A
11	0x7c	0111 1100	B
12	0x39	0011 1001	C
13	0x5e	0101 1110	D
14	0x79	0111 1001	E
15	0x71	0111 0001	F

四：程序实现：

#include <REGX51.H>
typedef unsigned u16;
typedef unsigned u8;
#define LED P0
u8 light[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
void main()
{

LED=light[5];
 while(1)
 {
 }
 }
