LLCP_LE Power Control Request 详解
一、基本概念
LLCP_LE Power Control Request是蓝牙 5.2 引入的低功耗蓝牙 (LE) 链路层控制协议 (LLCP) 中的一个关键功能，用于在已连接的蓝牙设备间动态调整发射功率，实现节能优化和通信质量提升。
- 全称：Link Layer Control Protocol for Low Energy Power Control Request
- 功能：允许连接的一方请求另一方调整其发射功率水平，基于接收信号强度 (RSSI) 测量
- 应用范围：仅适用于已建立的连接，不影响广播阶段
二、工作机制
1. 核心流程
plaintext
设备A(请求方) → LL_POWER_CONTROL_REQ → 设备B(响应方)
设备B → LL_POWER_CONTROL_RSP → 设备A关键特点：
- 主设备 (master) 和从设备 (slave) 均可发起请求
- 接收方必须回复响应 (成功或失败)
- 同一控制流程必须完成后才能再次发起
2. 功率调整逻辑
- 触发条件：当设备监测到接收信号强度偏离最佳范围时 (过强或过弱)
- 调整方向：
- 信号过强：请求降低发射功率 (节省能源，避免接收器饱和)
- 信号过弱：请求增加发射功率 (确保连接稳定)
- 调整幅度：相邻功率等级差≤8dB (蓝牙规范强制要求)
- 参考依据：基于最近连接事件的可靠 RSSI 测量值
三、PDU 格式与参数
LL_POWER_CONTROL_REQ PDU 结构
字段 长度 (位) 描述 Opcode 6 固定值 0x0D (表示功率控制请求) Reserved 2 保留位 (设为 0) Data 可变 具体功率控制参数 Data 字段内容：- Requested Power Change (delta)：请求的功率变化值 (dBm), 有符号整数
- Current Power Level：请求方当前发射功率 (dBm), 有符号整数
- PHY Identifier：指定要调整的物理信道 (LE 1M/2M/Coded)
LL_POWER_CONTROL_RSP PDU 结构
字段 长度 (位) 描述 Opcode 6 固定值 0x0E (表示功率控制响应) Status 2 00: 成功，01: 失败 (原因：功率超出范围), 10: 失败 (其他原因) Data 可变 响应参数 Data 字段内容：- Actual Power Change：实际执行的功率变化值 (dBm)
- Current Power Level：响应方当前发射功率 (dBm)
- Limits：响应方功率限制 (如最小 / 最大功率值)
-
主机想要更大的发射功率，但是从机相应已经室4dbm，不支持更大功率调节 的情况下，可以禁用功率协商
-

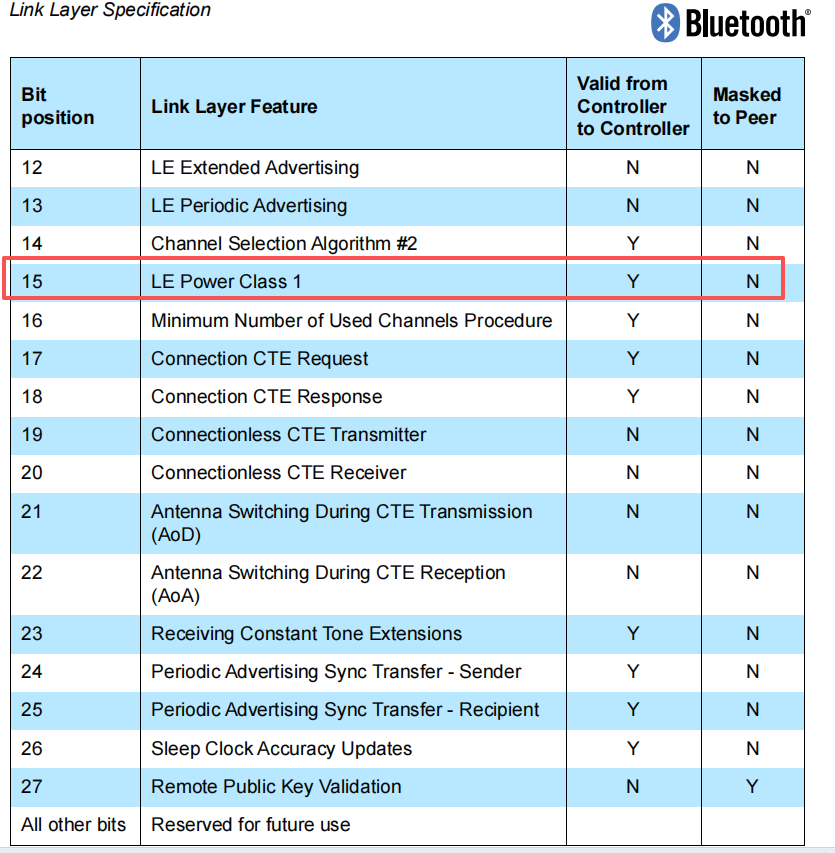

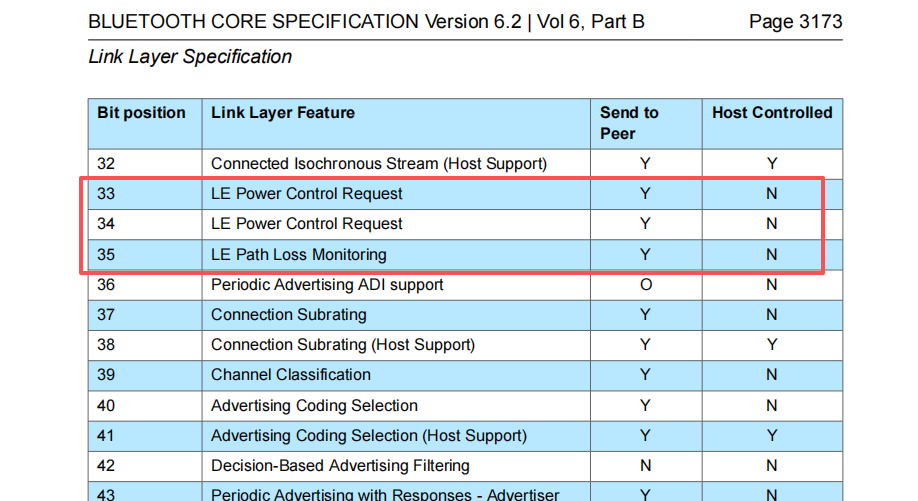

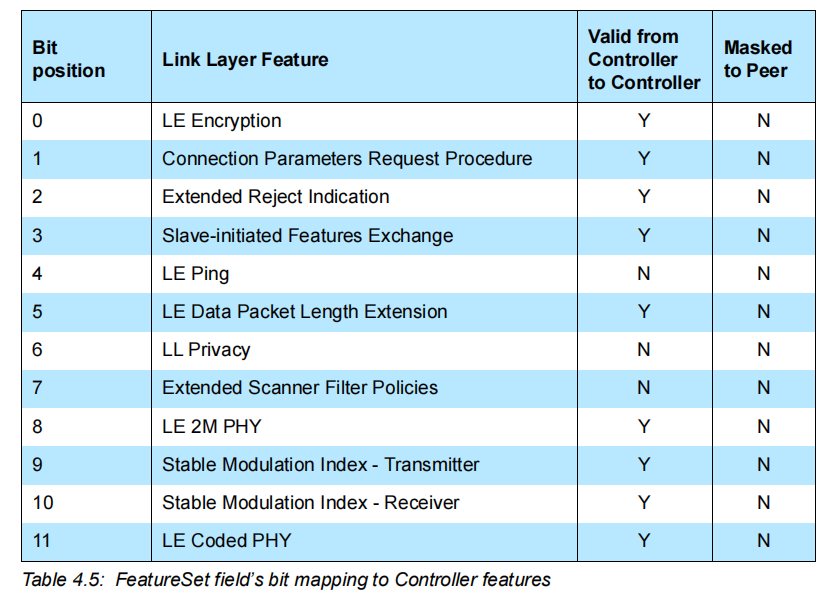

4.6 FEATURE SUPPORTThe set of features supported by a Link Layer is represented by a bit maskcalled FeatureSet. The value of FeatureSet shall not change while theController has a connection to another device. A peer device may cacheinformation about features that the device supports. The Link Layer may cacheinformation about features that a peer supports during a connection.Within FeatureSet, a bit set to 0 indicates that the Link Layer feature is notsupported in this Controller; a bit set to 1 indicates that the Link Layer feature issupported in this Controller.
-

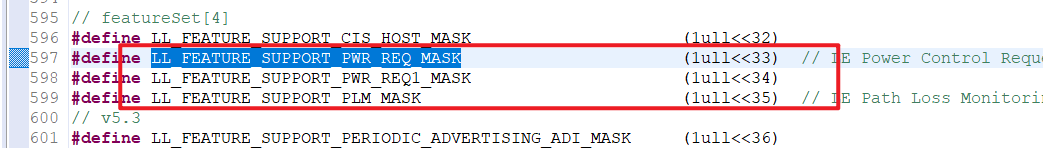

- bStatus_t LL_SetHostFeatureCmd( uint8_t Bit_Number, uint8_t Bit_Value )
库初始化之后，连接之前都可以配置
