一、案例项目背景
在工业自动化与工业物联网深度融合的趋势下，新能源电池行业作为战略性新兴产业，正朝着高效化、智能化方向快速发展。某头部新能源电池生产企业新建一条方形动力电池模组装配线，核心控制单元采用西门子 1200 PLC（支持 Profinet 协议），负责整条产线的动作协同、流程管控及数据汇总；而产线输送辊道、电芯搬运机械臂的驱动系统选用台达 VFD-M 变频器，其通讯协议为 Modbus RTU。
由于 Profinet 与 Modbus RTU 属于不同层级的总线协议，两者无法直接实现数据交互，导致 PLC 无法精准控制变频器的运行频率、启停状态，也无法实时采集设备运行参数（如电流、电压、故障代码），成为制约产线智能化升级的关键瓶颈。为解决协议兼容问题，项目最终选用塔讯品牌 TX131-RE-RS/PNS 总线协议网关，该网关具备 Modbus RTU 主站转 Profinet 从站的核心功能，可搭建起两种协议设备间的通讯桥梁，同时兼顾工业网关的数据采集与转发能力。

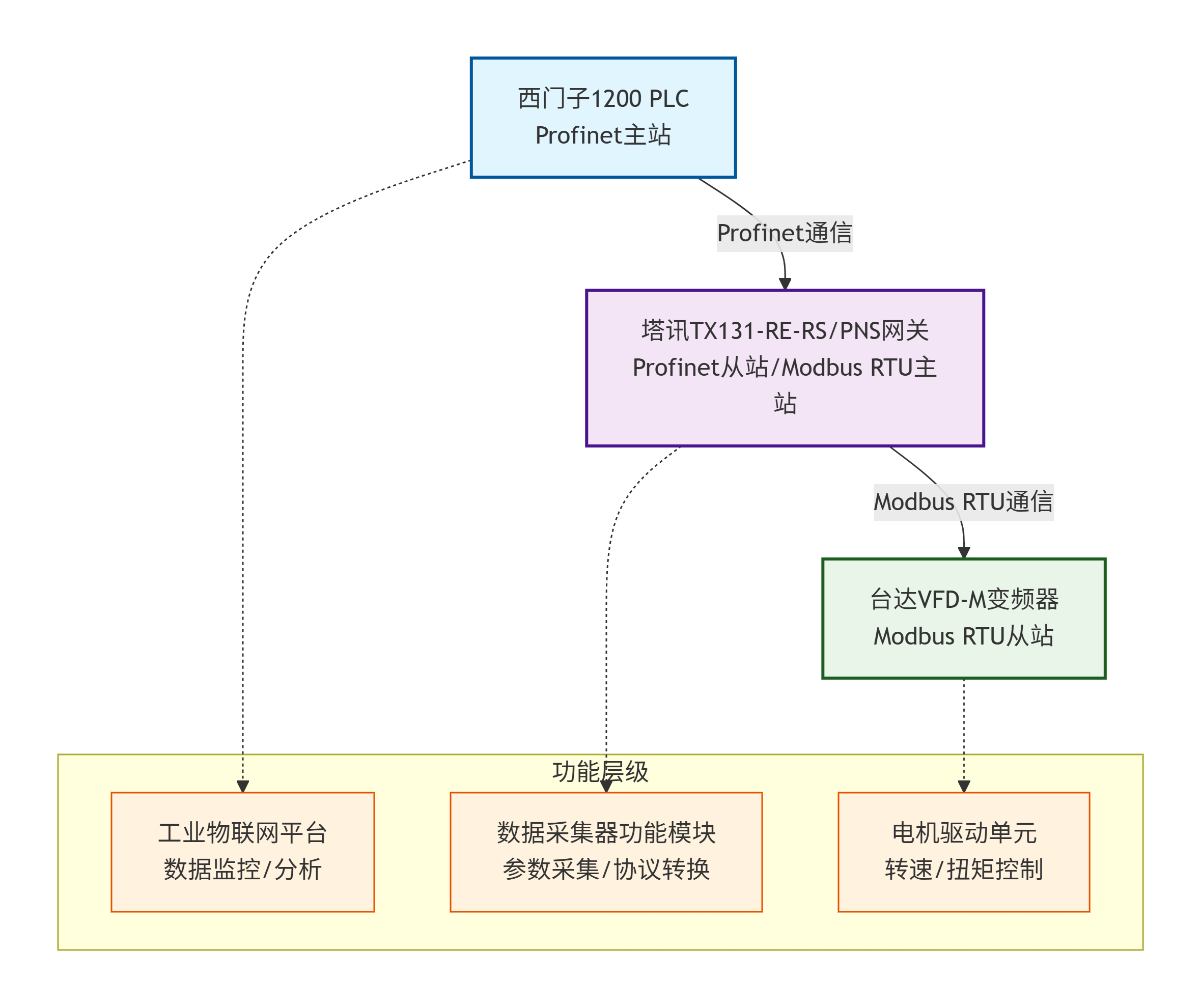

二、系统结构拓扑图

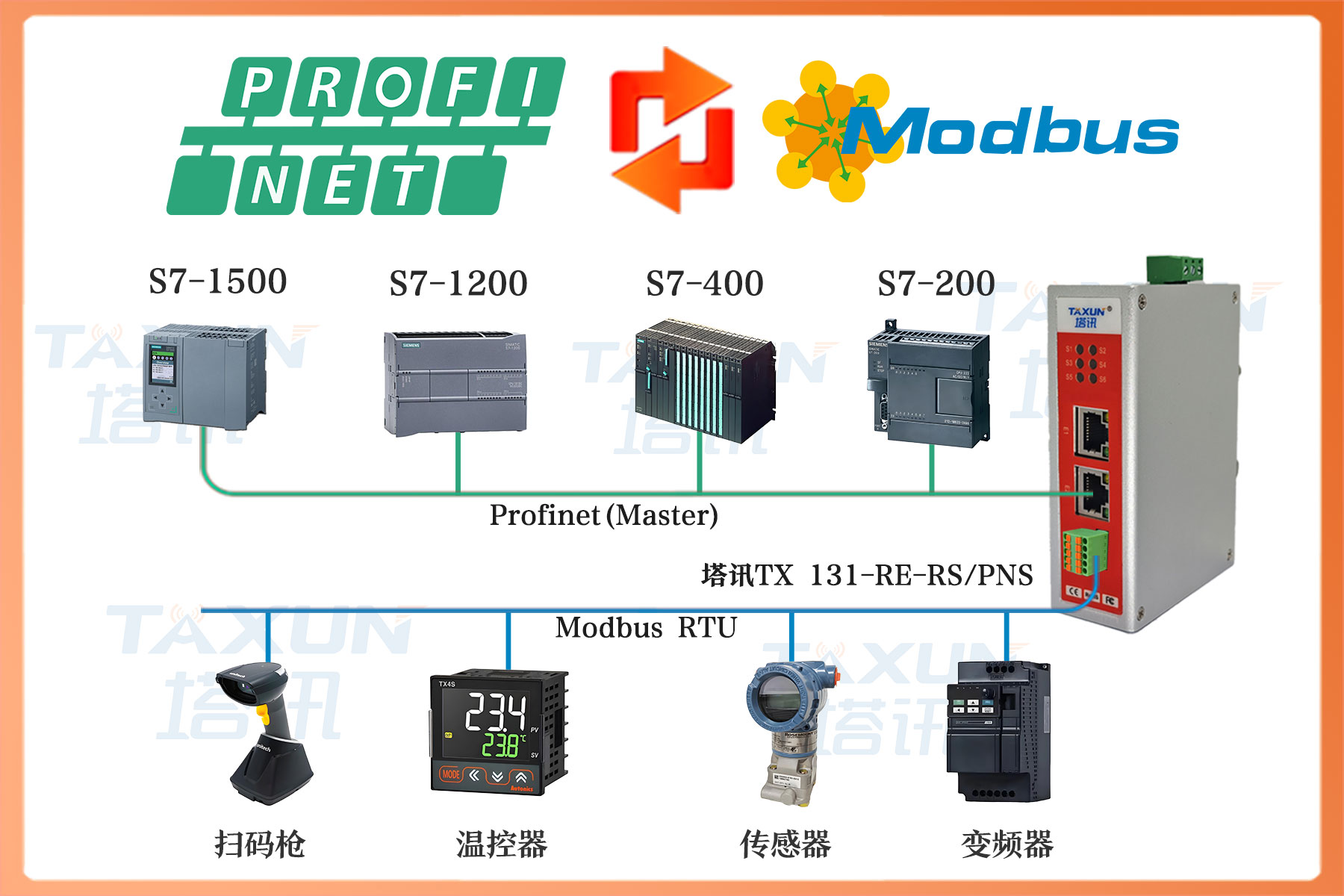

三、项目痛点
-
协议兼容性问题：西门子 1200 PLC 的 Profinet 协议与台达 VFD-M 变频器的 Modbus RTU 协议不兼容，导致设备间无法直接通讯，PLC 无法实现对变频器的精准控制，也无法采集设备运行数据。
-
数据孤岛现象：变频器的运行参数（如频率、电流、温度）和故障信息分散存储在本地，无法接入工业物联网平台，管理人员难以实时监控设备状态，故障排查滞后，影响产线运行效率。
-
配置复杂度高：传统协议转换方案需额外编写复杂的通讯程序，开发周期长，且对技术人员的专业要求高，后期维护难度大。
-
实时性与稳定性需求：新能源电池生产对设备控制的实时性要求极高（响应时间需≤100ms），传统通讯方案易出现数据丢包、延迟等问题，可能导致产线停机或产品质量缺陷。
四、功能简介
塔讯 TX131-RE-RS/PNS 网关作为核心通讯设备，承担协议转换、数据采集、指令转发三大核心功能：
-
协议转换：将西门子 1200 PLC 下发的 Profinet 控制指令（如启停命令、频率设定）转换为 Modbus RTU 协议指令，发送至台达 VFD-M 变频器；同时将变频器的运行反馈数据（如实际转速、故障代码）转换为 Profinet 协议，上传至 PLC。
-
数据采集：作为智能网关，实时采集变频器的运行参数（频率、电流、电压、温度）、故障信息及设备状态，存储于本地缓存并同步上传至工业物联网平台。
-
通讯管理：支持 Profinet IO 设备规范和 Modbus RTU 协议标准，可配置通讯波特率、数据位、校验位等参数，适配不同设备的通讯需求；具备断线重连、数据缓存功能，保障通讯稳定性。
-
远程监控：通过工业物联网平台，管理人员可实时查看设备运行状态、历史数据趋势及故障报警，实现远程运维与诊断。
五、现场实施配置过程步骤
（一）硬件安装与接线
-
网关安装：将塔讯 TX131-RE-RS/PNS 网关固定在控制柜内，确保通风良好，避免电磁干扰；接入 24V 直流电源，检查电源指示灯是否正常亮起。
-
通讯接线：
2.1 Profinet 接线：用网线将西门子 1200 PLC 的 Profinet 接口与塔讯 TX131-RE-RS/PNS 网关的 Profinet 接口连接，确保网线压接规范，通讯链路畅通。
2.2 Modbus RTU 接线：用屏蔽双绞线将网关的 RS485 接口（A+、B-）与变频器的 RS485 接口对应连接，屏蔽层接地，减少干扰。
（二）网关参数配置
-
打开塔讯网关配置软件，通过以太网连接网关，输入默认 IP 地址登录配置界面。
-
协议模式配置：在 “协议配置” 页面，选择 “Profinet 从站 + Modbus RTU 主站” 模式，设置 Profinet 从站名称、IP 地址，与 PLC 的 Profinet 网络参数保持一致。
-
Modbus RTU 参数配置：设置波特率（9600bps，与变频器默认参数匹配）、数据位（8 位）、校验位（无校验）、停止位（1 位）；添加变频器从站地址（默认 1），并映射需要读写的寄存器地址（如频率设定寄存器、转速反馈寄存器、故障代码寄存器）。
-
数据转发配置：在 “数据转发” 页面，将 Modbus RTU 寄存器地址与 Profinet 输入 / 输出字节对应映射，确保 PLC 可通过 Profinet 访问变频器的相关参数。
-
保存配置并重启网关，使参数生效。
（三）PLC 程序配置（Step7 Micro/WIN SMART）
-
打开 PLC 编程软件，创建新项目，在 “硬件配置” 中添加 Profinet 网络，设置 PLC 的 IP 地址，与网关在同一网段。
-
导入塔讯 TX131-RE-RS/PNS 网关的 GSD 文件，在 Profinet 网络中添加该网关作为从站，分配设备名称和 IP 地址，与网关配置一致。
-
映射 PLC 的输入 / 输出区与网关的 Profinet 数据区，编写控制程序：通过 PLC 的输出字节向网关发送变频器启停命令、频率设定值；通过输入字节读取网关转发的变频器转速、电流、故障状态等数据。
-
编写故障处理程序：当 PLC 读取到故障代码时，触发报警并执行停机保护逻辑。
（四）变频器参数配置
-
进入台达 VFD-M 变频器的参数设置界面，设置通讯参数：从站地址（1）、波特率（9600bps）、数据格式（8N1），与网关配置一致。
-
启用 Modbus RTU 通讯控制模式，允许通过通讯接口接收启停、频率设定等指令。
-
保存参数并重启变频器，完成配置。
（五）物联网平台接入
-
在工业物联网平台添加塔讯 TX131-RE-RS/PNS 网关设备，输入网关 IP 地址及通讯端口。
-
配置数据采集点，将网关上传的变频器参数（如频率、电流、温度）与平台监控画面关联，设置报警阈值（如电流超限、温度过高）。
-
测试数据上传功能，确保平台可实时显示设备运行数据、历史曲线及故障报警。
六、应用效果
-
通讯稳定性高：塔讯 TX131-RE-RS/PNS 网关实现了 Profinet 与 Modbus RTU 协议的无缝转换，通讯响应时间≤50ms，满足产线实时控制需求；运行至今未出现数据丢包、延迟或通讯中断现象，稳定性优异。
-
控制精准高效：PLC 可通过网关精准控制变频器的启停、频率调节，电机转速控制精度达到 ±0.1r/min，有效提升了电池模组装配的一致性，产品合格率从 98.2% 提升至 99.7%。
-
数据可视化与智能化运维：通过工业物联网平台，管理人员可实时监控所有变频器的运行状态、关键参数及故障信息，故障排查时间从平均 2 小时缩短至 15 分钟；通过数据分析，提前预判设备潜在故障，实现预防性维护，设备故障率下降 40%。
-
部署便捷，成本可控：网关配置简单，无需复杂编程，现场实施仅用 1 天完成；相比传统定制化协议转换方案，降低了开发成本和维护难度，缩短了项目周期。
七、项目实施前后效果对比
八、总结
在新能源电池这一快速发展、前景广阔的行业中，工业自动化与工业物联网的深度融合是提升生产效率、保障产品质量的关键。本案例通过塔讯 TX131-RE-RS/PNS 总线协议网关，成功解决了西门子 1200 PLC 与台达 VFD-M 变频器的协议兼容问题，搭建起稳定、高效的通讯链路。该网关作为核心的工业网关与数据采集器，不仅实现了 Profinet 与 Modbus RTU 的协议转换，还为工业物联网平台提供了可靠的数据支撑，推动产线从传统控制向智能化、数字化升级。
塔讯 TX131-RE-RS/PNS 网关凭借其稳定的通讯性能、便捷的配置方式、强大的协议转换能力，在新能源、医药、物流等多个工业行业场景中具有广泛的应用前景。随着工业 4.0 的推进，总线协议的兼容性和智能网关的数据分析能力将成为工业数字化转型的核心需求，塔讯此类高性能工业网关将持续为不同行业的设备互联、数据互通提供可靠解决方案，助力企业实现降本增效、提质升级。
)
)
