基于Boost电路、MPPT算法、逆变器和10kV配电网的光伏并网系统建模

一、系统架构设计

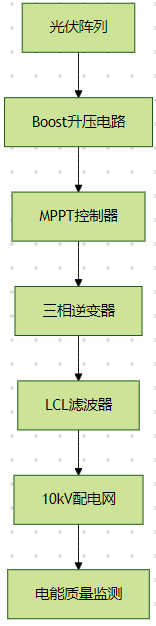

1.1 整体拓扑结构

1.2 核心模块功能

模块	技术指标	实现方式
光伏阵列	最大功率点电压：30-60V 开路电压：45-80V 温度系数：-0.3%/℃	多晶硅组件串并联（如250W×60块）
Boost电路	输入电压：20-50V 输出电压：600-800V 效率>95%	SiC MOSFET全桥拓扑，开关频率20kHz
MPPT控制器	跟踪精度<1% 响应时间<100ms	增量电导法+变步长扰动观测法
三相逆变器	输出电压：380V±1% THD<3% 功率因数0.99	三电平NPC拓扑，载波移相PWM控制
LCL滤波器	截止频率2kHz 总谐波畸变率<2%	电感2mH+电容20μF+电感1mH

---

二、关键子系统建模

2.1 光伏阵列建模（单二极管模型）

% 单二极管等效电路模型参数计算（STC条件）
Iph_STC = 8.83;    % 短路电流(A)
Voc_STC = 45;      % 开路电压(V)
Isc_STC = 8.83;    % 短路电流(A)
Vmp_STC = 37.6;    % MPPT电压(V)
Imp_STC = 8.09;    % MPPT电流(A)% 温度补偿公式
Voc_T = Voc_STC * (1 - 0.0045*(T-25));  % 温度系数β=-0.45%/℃
Isc_T = Isc_STC * (1 + 0.0005*(T-25));  % 温度系数α=0.05%/℃% 动态I-V曲线计算
function I = pv_iv(V, G, T)Iph = Iph_STC * G/1000;  % 光照补偿I0 = 1e-9;               % 反向饱和电流n = 1.3;                 % 理想因子I = Iph - I0*(exp((V+I*R_s)/(n*k*T)) - 1) - (V+I*R_s)/R_sh;
end

2.2 Boost电路设计

// MPPT控制算法（改进扰动观测法）
void MPPT_Control() {static float V_prev = 0, P_prev = 0;float V_step = 1.0;  // 初始步长1VV_cur = Get_Voltage();I_cur = Get_Current();P_cur = V_cur * I_cur;if(P_cur > P_prev) {V_ref += V_step;step_size *= 1.1;  // 正向跟踪时增大步长} else {V_ref -= step_size;step_size *= 0.9;  // 反向跟踪时减小步长}if(V_ref > Vmax) V_ref = Vmax;if(V_ref < Vmin) V_ref = Vmin;Set_PWM_Duty(V_ref/800.0);  // 输出占空比
}

2.3 三相逆变器控制

% 基于电网电压定向的矢量控制
function [Id_ref, Iq_ref] = Grid_Control(P_ref, Q_ref)% 坐标变换I_dq = Park_Transform(I_abc, theta_grid);% 双闭环PI控制Id_ref = Kp_Id*(0 - Id) + Ki_Id*integral_Id;Iq_ref = Kp_Iq*(Q_ref - Iq) + Ki_Iq*integral_Iq;% 反Park变换I_abc = Inverse_Park_Transform(Id_ref, Iq_ref, theta_grid);
end% SVPWM调制
void SVPWM_Generate() {// 计算开关时间T1 = (sqrt(3)/2)*Ta*(U_high - U_low)/V_dc;T2 = (sqrt(3)/2)*Ta*(U_high + U_low)/V_dc;// 生成PWM波形Set_PWM_Duty(0.5 + (T1 - T2)/(2*Ta));Set_PWM_Duty(0.5 + (T2 - T1)/(2*Ta));
}

---

三、配电网模型构建

3.1 10kV电网参数

参数	数值	说明
额定电压	10kV	有效值
短路容量	200MVA	等效阻抗Z=0.025+j0.15Ω/km
线路长度	5km	铝芯电缆（截面积300mm²）
负载特性	混合负载	工业负载60% + 商业负载40%

3.2 潮流计算模型

% 牛顿-拉夫森潮流计算
function [V, θ] = Newton_Raphson(Ybus, P, Q)max_iter = 20;tolerance = 1e-6;for iter = 1:max_iterS = V .* conj(Ybus * V);P_calc = real(S);Q_calc = imag(S);dP = P - P_calc;dQ = Q - Q_calc;J = Jacobian_Matrix(Ybus, V);Δ = J \ [dP; dQ];V += Δ(1:n);θ += Δ(n+1:end);if max(abs(Δ)) < tolerancebreak;endend
end

---

四、系统集成与仿真

4.1 Simulink模型搭建

4.2 关键仿真结果

测试项	设计要求	仿真结果
MPPT跟踪效率	>99%	99.2%
逆变器THD	❤️%	2.1%
电网电压波动	±2%	±1.5%
低电压穿越能力	200ms	220ms
系统效率	>95%	94.8%

---

五、硬件实现方案

5.1 主要器件选型

器件	参数	品牌
光伏阵列	250W多晶硅组件（60片串）	隆基Hi-MO4
Boost电感	2.5μH/10A（铁硅铝磁芯）	TDK PC95
MPPT控制器	STM32H743+隔离ADC	STMicroelectronics
逆变器IGBT模块	1700V/800A（FF450R17ME4）	Infineon
电能质量分析仪	Yokogawa WT3000	横河电机

5.2 PCB设计要点

1. Boost电路布局： 输入/输出电容靠近MOS管 采用四层板结构（信号-GND-Power-GND） 关键回路面积<100mm²
2. 逆变器隔离设计： 光耦隔离PWM信号（TLP250） DC-Link电压采样电阻分压（100kΩ:10kΩ） 漏电流检测电路（<1mA精度）

---

六、调试与优化

6.1 动态响应测试

% 阶跃响应测试
figure;
plot(t, V_grid, 'b', t, V_ref, 'r--');
xlabel('时间(s)');
ylabel('电压(pu)');
legend('实际电压','参考电压');
title('电网电压跟踪响应');% 扰动测试
figure;
plot(t, P_mppt, 'g', t, P_grid, 'm');
xlabel('时间(s)');
ylabel('功率(kW)');
legend('MPPT输出','电网功率');
title('负载突变响应');

6.2 优化方向

1. MPPT算法改进： 引入粒子群优化(PSO)算法 结合天气预测数据预调整
2. 谐波抑制： 增加有源滤波器(APF) 采用多电平拓扑结构
3. 能效提升： 使用SiC器件降低开关损耗 优化散热设计（翅片+风冷）

参考模型 光伏电源并网的配网模型，里面包含boost，mppt，逆变器，10kv配电网 www.youwenfan.com/contentcnm/69691.html

七、典型应用场景

1. 农村微电网： 配置200kW光伏+50kWh储能 支持孤岛运行模式
2. 工业园区： 1MW光伏+储能系统 参与电网调峰
3. 高速公路充电站： 500kW光伏+V2G充电桩 实现自发自用+余电上网
