SCQL：安全协同查询平台的技术深度解析
在当今数据驱动的时代，跨机构数据协同分析需求日益增长，但数据隐私和合规要求（如GDPR）导致了数据孤岛问题。Secure Multi-Party Computation（MPC）技术为实现安全协同分析提供了可行方案，然而性能瓶颈和可扩展性挑战限制了其实际应用。Ant Group开发的SecretFlow-SCQL（以下简称SCQL）平台应运而生，它通过创新的MPC协议和关系操作符优化，实现了高效、安全且易用的协同查询。本文将深入解析SCQL的整体架构、核心技术、关键流程，并通过实际例子帮助读者理解其关键技术。
一、SCQL整体架构：模块化设计保障安全与效率

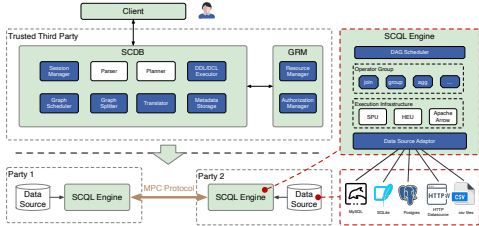

SCQL采用分布式架构，核心模块包括Client、Global Resource Manager（GRM）、Secure Collaborative Database（SCDB）和SCQLEngine。其设计目标是让用户像使用集中式数据库一样编写SQL查询，无需关心数据物理分布或MPC细节。
- Client：提供命令行接口，用户通过它提交查询并获取结果。
- GRM：类似DNS服务，负责逻辑表到物理表的映射，为SCDB提供元数据管理。
- SCDB：作为查询协调中心，它创建虚拟数据库，解析SQL语句，进行权限检查（如CCL注解），并生成执行计划。其内部包含Parser、Planner、Translator等组件，支持谓词下推等优化。
- SCQLEngine：部署于每个参与方，包含四层：
- 数据源适配器：连接本地数据库（如MySQL）。
- 执行基础设施：集成MPC框架（如SecretFlow SPU）和明文计算引擎（如Apache Arrow）。
- 操作符组：实现SQL操作符（如JOIN、GROUP-BY），支持明文和密文两种模式。
- DAG调度器：执行SCDB下发的计算图。
关键流程：假设银行Alice和电商平台Bob需要协同分析用户数据。Alice在SCDB中创建虚拟数据库demo，并通过GRANT命令设置数据权限。当Alice提交查询时，SCDB自动将逻辑表名映射到Alice和Bob的物理表，并通过SCQLEngine协调MPC计算，最终返回结果。整个过程对用户透明，仿佛操作单一数据库。
二、核心技术：MPC协议与关系操作符优化
SCQL的核心技术基于加法秘密共享（Additive Secret Sharing）和定制化的MPC协议，重点优化了排序、JOIN和GROUP-BY等瓶颈操作。
1. 加法秘密共享基础
加法秘密共享将数据x在环\(Z_{2^{l}}\)上拆分为多个随机份额（如\(\langle x\rangle_0\)和\(\langle x\rangle_1\)），参与方仅持有份额，无法还原原始数据。基础操作包括：
- 加法：本地计算份额相加，无需通信。
- 乘法：通过Beaver三元组实现，需2轮通信。
- 比较和非线性函数：借助布尔共享和泰勒展开近似。
例子：计算\(\langle z\rangle = \langle x\rangle \cdot \langle y\rangle\)时，参与方使用预生成的Beaver三元组\((\langle a\rangle, \langle b\rangle, \langle c\rangle)\)，先重构掩码值\(e = x + a\)和\(f = y + b\)，再本地计算\(\langle z\rangle_i = -i \cdot e \cdot f + f \cdot \langle x\rangle_i + e \cdot \langle y\rangle_i + \langle c\rangle_i\)。这种方式既安全又高效。
2. 排序协议优化：Radix Sort替代排序网络
排序是GROUP-BY的关键瓶颈。SCQL摒弃了传统的Bitonic排序网络（复杂度\(O(n\log^2 n)\)），采用基数排序（复杂度\(O(nl)\)），显著提升性能。

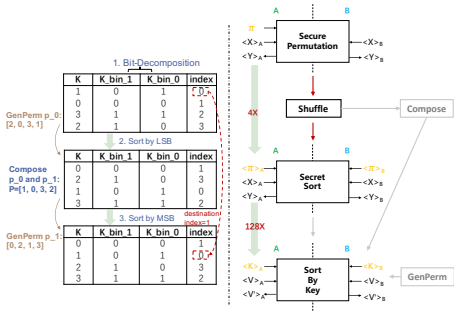

- 基数排序过程：将密钥K分解为二进制位（如LSB和MSB），从低位到高位逐轮排序。每次排序生成置换向量（permutation vector），最终合并为全局置换向量。
- 协议实现：通过

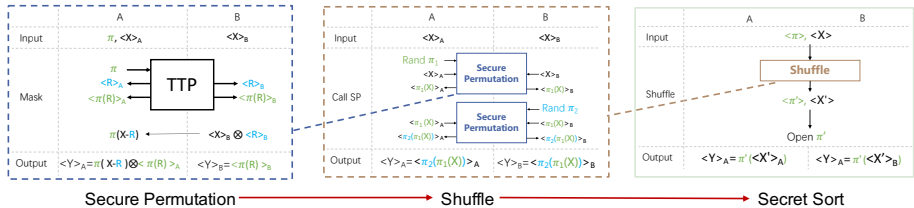

SecurePermutation、SecretSort等基础协议组合而成。其中SecurePermutation针对布尔共享输入优化，减少通信量。
例子：排序列表K = [1, 0, 3, 2]时，先转换为二进制[01, 00, 11, 10]。首轮按LSB排序得[00, 01, 10, 11]（对应索引[1,0,3,2]），再按MSB排序得最终结果。实验显示，SCQL排序100万条64位数据仅需4.5分钟，比EMP工具快126倍。
3. 垂直场景优化：安全与性能的平衡
针对垂直数据分布（参与方拥有不同特征），SCQL通过安全妥协（如泄露交集大小）提升性能。
- JOIN优化：用PSI-JOIN替代 oblivious JOIN。传统JOIN会产生笛卡尔积（如9条记录中仅2条有效），而PSI-JOIN基于ECDH-PSI协议先对齐样本，仅泄露交集大小。
- GROUP-BY优化：提出五大优化点：
- Opt-1：一次性排序整个关系表，减少通信。
- Opt-2：合并本地密钥，减少密文排序调用。
- Opt-3：用更便宜的
SecurePermutation替代SortByKey。 - Opt-4：通过序数编码减少密钥有效位数（如100万样本仅需20位）。
- Opt-5：将聚合列（如MAX）作为最低优先级排序键，避免逐行比较。

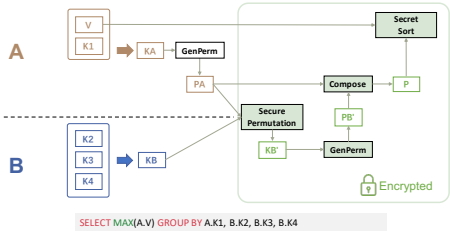

例子：Alice和Bob各有2个GROUP-BY密钥（如信用等级和活跃状态）。SCQL先合并本地密钥为KA和KB，用SecurePermutation排序KB，再生成全局置换向量P，最终一次性排序聚合列V。相比原生实现，性能提升3-4倍。
- AGG优化：采用Brent-Kung网络将通信轮数从O(n)降至O(log n)。若允许泄露分组大小，则聚合过程转为本地计算，耗时近乎零。
三、关键流程：从数据准备到查询执行
SCQL的工作流包括数据准备和查询执行两大阶段，通过CCL（Column Control List）注解实现安全控制。
1. 数据准备：虚拟数据库与权限设置

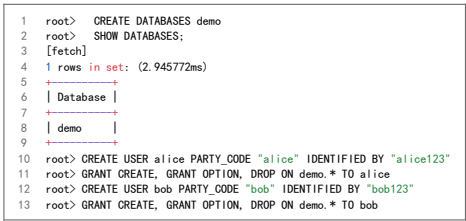

首先，管理员通过root账户创建虚拟数据库和用户账户，并授权数据访问权限。

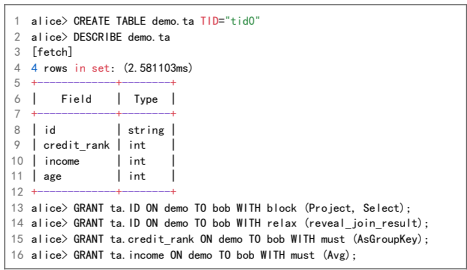

然后，数据所有者（如Alice）创建逻辑表并设置CCL注解，定义列级安全策略。
例子：Alice通过GRANT income TO BOB WITH must=avg限制Bob仅可计算收入平均值，禁止原始数据泄露。若Bob尝试查询SELECT income FROM ta，CCL检查将拒绝该请求。
2. 查询执行：自动化MPC翻译与优化

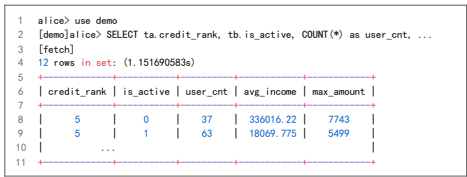

用户提交SQL查询后，SCDB自动解析并转换为MPC协议执行。
- 解析与计划：Parser将SQL转为抽象语法树（AST），Planner生成逻辑计划并优化（如谓词下推）。
- CCL检查：Translator读取CCL注解，验证查询合规性。例如，若CCL要求聚合后才能输出，则拒绝直接投影敏感列。
- 执行图调度：优化后的执行图被拆分为子图，分发到各参与方的SCQLEngine。MPC操作符（如PSI-JOIN）通过SecretFlow SPU执行，明文操作符本地计算。
例子：垂直场景查询中，SCDB自动选择PSI-JOIN对齐样本，应用垂直GROUP-BY优化，最终通过明文聚合输出结果。端到端性能比基于Secret Sharing的Secrecy框架快1991倍。
四、性能与可扩展性：实验验证
SCQL在TPC-H查询上的测试显示优秀可扩展性：
- 水平场景（如Q1、Q2）：通过谓词下推处理千万级数据，耗时仅秒级。
- 垂直场景（如Q5）：即使最复杂的GROUP-BY查询，千万数据可在1小时内完成。

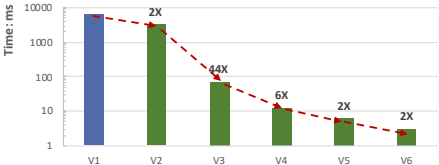

例子：通过逐步优化（V1-V6），垂直查询性能提升1991倍。其中，PSI-JOIN替代 oblivious JOIN带来6倍加速，垂直GROUP-BY优化进一步降低排序开销。
五、总结与展望
SCQL通过模块化架构、高效的MPC协议和垂直场景优化，实现了安全、易用且高性能的协同查询。其核心技术如Radix排序和CCL注解，为跨机构数据合作提供了实用解决方案。未来，SCQL计划集成恶意安全协议，并支持混合场景查询，进一步拓展应用边界。
SCQL已成功应用于Ant Group的真实业务场景，如医疗保险和风控分析，证明了其工业价值。开源地址：https://github.com/secretflow/scql。
