PlantAssistant-管道数据文件PCF

PlantAssistant除了支持AVEVA PDMS/E3D的RVM文件和S3D的VUE文件以外，还支持管道数据文件PCF文件。

管道数据文件PCF是工程管道设计过程中数据交换的一种文件格式，PCF文件的数据可用于管道设计、管道轴测图及管道应力分析计算。PlantAssistant支持加载管道数据文件PCF，并且将其三维可视化，方便查看管道模型。利用自研的管道轴测图引擎IsoAlgo可以生成管道轴测图。

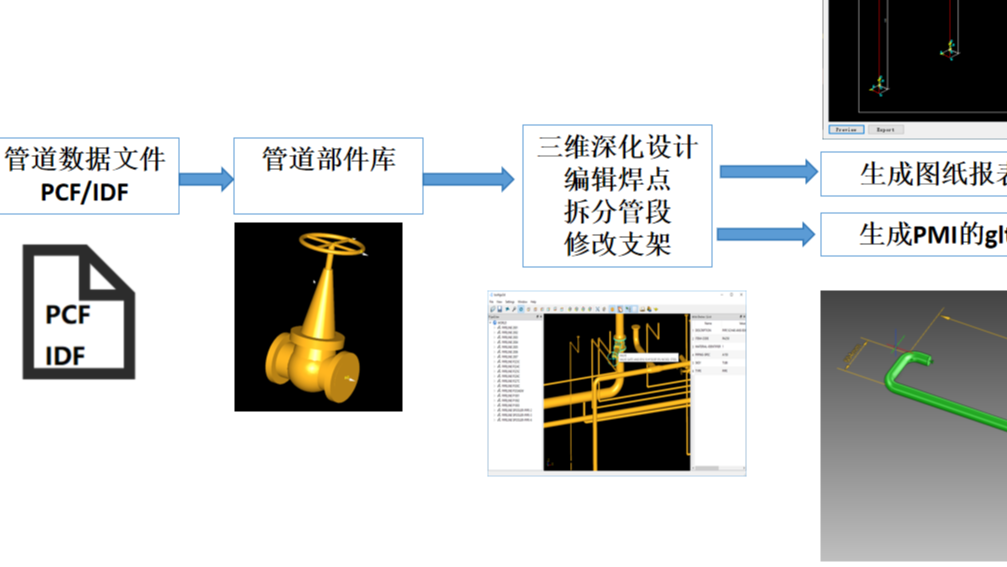

PlantAssistant加载PCF文件后，自动匹配管道部件库，生成管道三维模型，并可以导出成轻量化浏览文件GLTF，方便在WEB上直接浏览。

导入PCF

导入PCF文件生成管道三维模型，可以方便查询管件的属性。将焊点、分割点、管道流向等都进行可视化，使管道数据更直观：

在三维视图中选择相应模型，可以快速在导航树上定位及查看属性。

导出GLTF

通过添加模型按钮，显示出管道三维模型后，可以将管道三维模型导出为GLTF文件，方便在WEB浏览器中查看管道三维模型。

生成管道轴测图

使用自研的管道轴测图引擎可以将PCF文件生成DXF的管道ISO图，如下所示：

下载PlantAssistant

PlantAssistant软件在PipeCAD QQ群文件中下载，欢迎大家下载使用反馈意见。
欢迎大家加入PipeCAD QQ交流群 964851855，交流软件问题、心得：
