VMware配置虚拟机网络和端口转发以及NAT分析

需要一个独立于外部物理环境的、稳定的“宿主机-虚拟机”通信网络。
当你从固定网络环境切换到移动办公环境时，桥接模式 (Bridged Mode) 就会成为最大的痛点，因为它完全依赖外部的物理网络。

🏆 使用 NAT 模式

方案：将所有虚拟机的网络模式从“桥接”改为“NAT”。

NAT 模式的工作原理

• 创建私有网络： VMware会创建一个虚拟的、私有的局域网（例如 192.168.37.0/24）。

• 宿主机网卡： 你的Windows宿主机上会有一个虚拟网卡（通常叫 VMnet8）连接到这个私有网络，它会有一个固定的IP（例如 192.168.37.1）。

• 虚拟机IP： 你的所有Linux虚拟机都会从VMware的内置DHCP服务获取这个私有网络中的IP（例如 192.168.37.128、192.168.37.129...）。

• 宿主机访问： 你的Windows宿主机可以通过这些固定不变的私有IP（192.168.37.x）随时访问虚拟机。

• 虚拟机上网： 当你的Windows笔记本连接到外网（无论是6网段、31网段还是手机热点）时，VMware会充当“NAT路由器”，自动将虚拟机的网络请求“翻译”并通过你笔记本的物理网络连接发送出去。虚拟机可以正常上网，但它们的IP保持不变。

• （环境变动）： 无论你的笔记本电脑连接到哪个Wi-Fi（6网段、31网段或1网段），虚拟机的IP（192.168.37.x）永远不会改变。

• （没有网络）： 即使你断开所有Wi-Fi和网线，这个由VMnet8和虚拟机组成的内部私有网络依然存在且正常工作。你的Windows宿主机仍然可以通过 192.168.37.x 访问虚拟机。

NAT下的虚拟机如何访问互联网？

• 工作原理： 虚拟机（例如 192.168.37.100）会把它的所有网络请求（比如 ssh 或访问 google.com）发送给 VMware 的虚拟NAT路由器（通常是 192.168.37.2）。

• 地址转换 (NAT)： VMware 收到请求后，会把这个请求的“源IP”从虚拟机的私有IP（192.168.37.100）“翻译”成你宿主机（Windows）在外部局域网的IP（例如 192.168.6.197）。

• 对外访问： 对外部网络来说，所有请求都像是你的 Windows 笔记本发出的。当数据返回时，VMware 会再把它“翻译”回来，发给正确的虚拟机。

总结： 只要你的 Windows 宿主机能上网（无论连的是 6 网段、31 网段还是手机热点），你所有的 NAT 模式虚拟机就都能上网。

局域网内其他电脑如何访问虚拟机？

“NAT会和宿主机共用同一个ip，这样的话就会访问宿主机的ip，就会导致默认失败。”

因为 NAT 模式的本质是隐藏。它把你所有的虚拟机都藏在了你的 Windows 笔记本“后面”。局域网里的其他电脑（比如你同事的电脑 192.168.6.150）只看得到你的 Windows 笔记本（192.168.6.197），完全不知道你电脑里还“藏”着一个 192.168.37.0/24 的网络。

解决方案：端口转发 (Port Forwarding)

---

操作：从桥接切换到 NAT

配置虚拟机为NAT模式

1. 关闭虚拟机： 先将你所有的Linux虚拟机正常关机。

2. 修改虚拟机设置：

   • 右键点击虚拟机 > "设置" (Settings)。

   • 选择 "网络适配器" (Network Adapter)。

   • 在右侧的 "网络连接" (Network connection) 部分，将 "桥接模式" (Bridged) 改为 "NAT"。

   • 对你需要访问的所有虚拟机重复此操作。

到这一步，所有虚拟机都已经连接NAT网卡，但是地址是DHCP的，每次都需要查询。

设置静态IP

• 为了访问更方便（例如 192.168.37.100 而不是DHCP随机分配的 192.168.37.131），可以在VMware中配置DHCP静态分配（比较麻烦，需要修改配置文件，容易出错导致所有崩溃），或者直接在Ubuntu系统内部设置静态IP。

查看VMware中地址IP范围：

• 打开 VMware > "编辑" (Edit) > "虚拟网络编辑器" (Virtual Network Editor)。

• 选择 VMnet8 (NAT)。

• 查看底部的 "子网IP" (Subnet IP)，这就是你的NAT网络范围（例如 192.168.37.0）。

• 点击 "DHCP设置"，你可以看到IP的分配范围。

• 点击 "NAT设置"，你可以看到网关IP（通常是 .2，例如 192.168.37.2）。


然后开启Ubuntu虚拟机，重启Ubuntu虚拟机，这时候可以分配到NATDHCP服务的ip：

通过ssh工具连接。

Ubuntu内配置静态ip：

• 缺点： 你必须确保你指定的这个 IP 地址（192.168.37.100）没有在 VMware 的 DHCP 地址池范围（128 到 254）内，否则未来可能会有 IP 冲突。

操作步骤（以Ubuntu Netplan为例）：

1. 获取网络信息： 去 "虚拟网络编辑器" > "VMnet8" > "NAT 设置" 查到网关 (Gateway) IP（例如 192.168.37.2）和子网IP（例如 192.168.37.0）。

2. 编辑配置： 在 Ubuntu 中，编辑 netplan 配置文件（通常在 /etc/netplan/ 目录下）。

sudo vim /etc/netplan/50-cloud-init.yaml

修改内容：

​ 默认内容

network:version: 2ethernets:ens33:dhcp4: true

修改为：

network:ethernets:ens33: # 你的网卡名dhcp4: noaddresses:- 192.168.37.100/24  # 你的静态IProutes:- to: defaultvia: 192.168.37.2  # 你的网关地址nameservers:addresses: [192.168.37.2, 223.5.5.5] # DNS服务器version: 2

网关 (Gateway) 设置为你在 "NAT设置" 中看到的IP（例如 192.168.37.2）。

• DNS可以设置为网关地址或公共DNS（如 223.5.5.5）。

在执行之前，请最后确认两件事：

1. IP 地址池： 你要设置的 192.168.37.128 这个 IP，没有在 "虚拟网络编辑器" > "VMnet8" > "DHCP 设置" 的“起始 IP”和“结束 IP”范围之内。

   • 如果 VMware 默认的 DHCP 范围是 192.168.37.128 到 192.168.37.254，那么你的静态 IP ...128 就会和 DHCP 分配的第一个 IP 冲突。

   • 安全的做法是，把静态 IP 设置在 DHCP 范围之外，比如 192.168.37.100。

2. 网卡名称： 在你的 Ubuntu 虚拟机中运行 ip a 命令，确认你的网卡名称确实是 ens33。如果不是（比如是 ens32 或 eth0），请把配置文件中的 ens33: 改成你实际的名称。

应用配置： sudo netplan apply

4. 启动虚拟机： 重新启动虚拟机。

5. 访问测试：

   • 在Windows的 cmd 中，使用 ipconfig 查找 VMnet8 适配器的IP（例如 192.168.37.1）。

   • 在Ubuntu中，使用 ip a 查找新获取的IP（例如 192.168.37.100）。

   • 现在，你永远都可以通过 ssh user@192.168.37.100 来访问它了。

---

端口转发

优点：

1. 对你而言 (宿主机)：你访问虚拟机的IP永远不变（例如 192.168.37.100），这解决了你的核心痛点。

2. 对别人而言 (局域网)：他们访问的IP地址从“虚拟机的IP”变成了“你宿主机的IP”。当你切换网络环境时（例如从 6 网段换到 31 网段），你只需要告诉他们你宿主机的新IP（例如 192.168.31.50:8081）即可，而你虚拟机里的所有配置完全不需要改动。

---

需要手动在 VMware 中配置一个规则，告诉它：

“当有网络请求访问我宿主机（Windows）的 X 端口时，请自动把这个请求转发给我虚拟机（Linux）的 Y 端口。”

配置端口转发

示例：导航网页（192.168.6.197:8081）

假设：

• 你的 Windows 宿主机IP：192.168.6.197 （由外部路由器分配）

• 你的 Linux 虚拟机IP：192.168.37.100 （由 VMnet8 分配，你最好设为静态）

• 你的导航网页服务运行在 Linux 的 8081 端口上。

你需要这样设置：

1. 打开虚拟网络编辑器： 在 VMware Workstation 中，点击 "编辑" (Edit) > "虚拟网络编辑器" (Virtual Network Editor)。

2. 选择 NAT (VMnet8)： 选中列表中的 VMnet8 (NAT)。

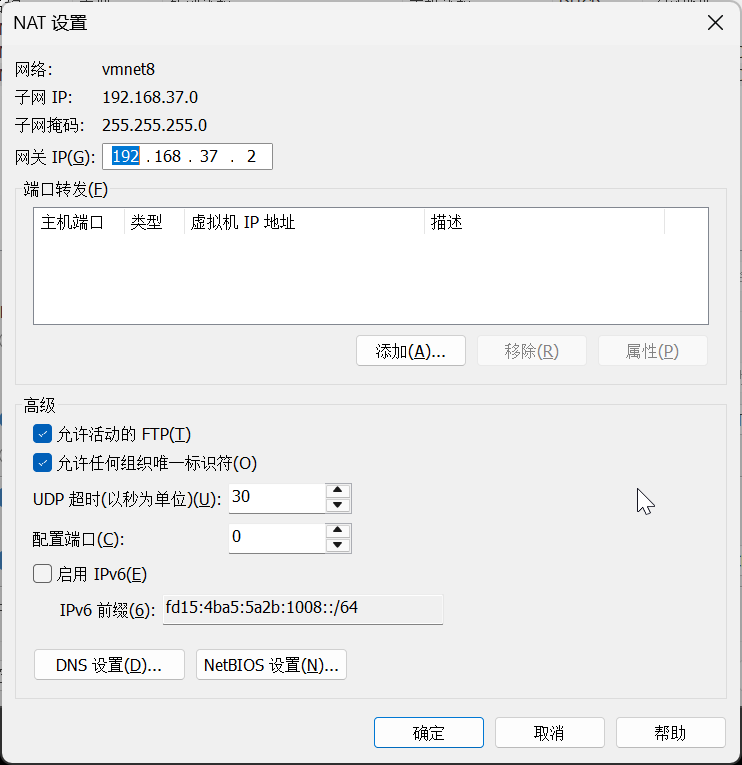

3. 打开 NAT 设置： 点击 "NAT 设置" (NAT Settings...) 按钮。

4. 添加端口转发规则： 在 "端口转发" (Port Forwarding) 区域，点击 "添加" (Add)。

5. 填写规则：

   • 宿主机端口 (Host Port)： 8081 （这是别人访问你 Windows 电脑时用的端口）

   • 类型 (Type)： TCP

   • 虚拟机 IP 地址 (Virtual machine IP address)： 192.168.37.100 （你 Linux 的内部 IP）

   • 虚拟机端口 (Virtual machine port)： 8081 （你 Linux 内部的服务端口）

6. 保存： 一路点击 "确定" (OK) 保存所有设置。

配置完成后的效果：

• 你的访问（宿主机）： 你自己（Windows）访问虚拟机不受影响，你仍然可以通过 ssh user@192.168.37.100 和 http://192.168.37.100:8081 访问。

• 别人的访问（局域网）： 你局域网的同事现在可以通过访问你宿主机的 IP + 转发端口来访问你的服务，即访问：http://192.168.6.197:8081。

• Windows 防火墙： 你必须确保你的 Windows 宿主机防火墙允许入站 (Inbound) 流量通过 TCP 8081 端口。否则，VMware 连转发请求的机会都没有。

原理分析

---

1为什么你（宿主机）可以访问？

因为你的 Windows 宿主机现在是“跨网络”的。它同时属于两个网络：

1. 物理网络（192.168.109.x）：

   • 网卡： 你的物理网卡（Wi-Fi 或有线网卡）。

   • IP： 192.168.109.63（由外部路由器分配）。

   • 用途： 用来和“别人”以及互联网通信。

2. VMware 虚拟网络（192.168.37.x）：

   • 网卡： 一个叫 VMnet8 的虚拟网卡（你可以在 Windows 的 cmd 中输入 ipconfig 看到它）。

   • IP： 192.168.37.1 （这是 VMware 分配给宿主机的、在这个虚拟网络里的 IP）。

   • 用途： 专门用来和你的虚拟机通信。

当你（宿主机）访问 http://192.168.37.100:9000 时，你的 Windows 路由表会说：

“哦，192.168.37.100？我知道这个地址！它和我的 VMnet8 网卡（192.168.37.1）在同一个网段。我直接通过 VMnet8 把它发过去就行了。”

所以，你的宿主机和你的虚拟机是在一个私有的、虚拟的局域网内直接对话。

---

为什么别人（局域网）不能访问？

正如你所说，因为他们的路由表中没有你的虚拟机 IP。

• 别人的状态：

  • 网卡： 只有一张物理网卡。

  • IP： 比如 192.168.109.50。

  • 路由表： 他们的路由表只知道 192.168.109.x 这个网络。

• 访问过程：

  1. 当你的同事（192.168.109.50）试图访问 http://192.168.37.100:9000 时，他的电脑会查看自己的路由表。

  2. 电脑发现 192.168.37.100 并不在本地的 109.x 网段内。

  3. 于是，电脑会将这个请求发给它的默认网关（也就是办公室的路由器 192.168.109.1）。

  4. 办公室路由器收到后，也不知道 192.168.37.x 在哪里，它会把请求转发给上级 ISP，最终数据包在公网上被丢弃（因为 192.168.x.x 是私有地址）。

一句话总结：192.168.37.0/24 这个网络是一个“黑盒子”，它完全存在于你的笔记本电脑内部。局域网里的任何其他人都不知道它的存在。
