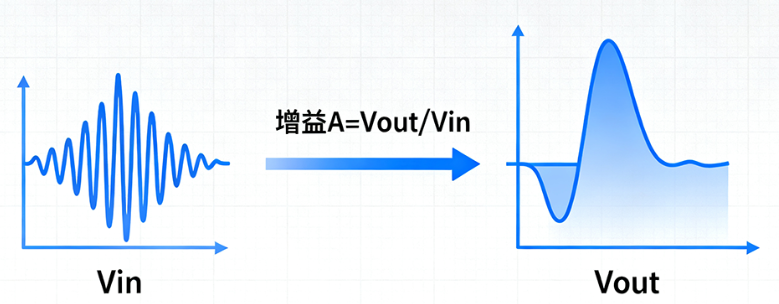

在电子技术领域，增益是衡量系统放大能力的核心参数，定义为输出与输入信号的比值。无论是探头、放大器还是示波器，增益的设计与控制直接决定信号的可观测性和测量精度。
一、基础定义：比值与物理意义
增益（通常用A表示）的精确含义需结合信号类型理解：
1. 三类核心表达式
电压增益 Aᵥ = Vₒᵤₜ/Vᵢₙ：最常用类型，适用于示波器探头、运放电路。
电流增益 Aᵢ = Iₒᵤₜ/Iᵢₙ：主要用于晶体管电路分析。
功率增益 Aₚ = Pₒᵤₜ/Pᵢₙ = Aᵥ × Aᵢ：射频系统中的关键指标。
2. dB表示法
系统增益跨度常达多个数量级，故采用分贝表示：
电压/电流增益：A(dB) = 20lg|A|
功率增益：A(dB) = 10lg|A|
示例：Aᵥ=100对应40dB；Aᵥ=0.1对应-20dB（负值表示衰减）。
相位关系：正增益表示同相，负增益表示反相（180°相位差）。Aᵥ=-10仍代表10倍放大，仅输出极性相反。
二、核心类型：从静态到动态
1. 固定增益
由无源器件参数决定，不可调节。特点：结构简单、稳定、低噪声。
应用：10:1无源探头（增益0.1，即-20dB）、固定电阻设置的运放电路。
2. 可变增益
通过外部信号动态调节，需有源器件实现。
模拟型：电压连续控制，响应快，适合高频（如VGA）。
数字型：按档位调节（如1dB/步），精度高，适合通信系统。
典型应用：
示波器垂直档位（2mV/div~50V/div）实质是通道增益调节。
射频接收机的自动增益控制（AGC），确保输出稳定。

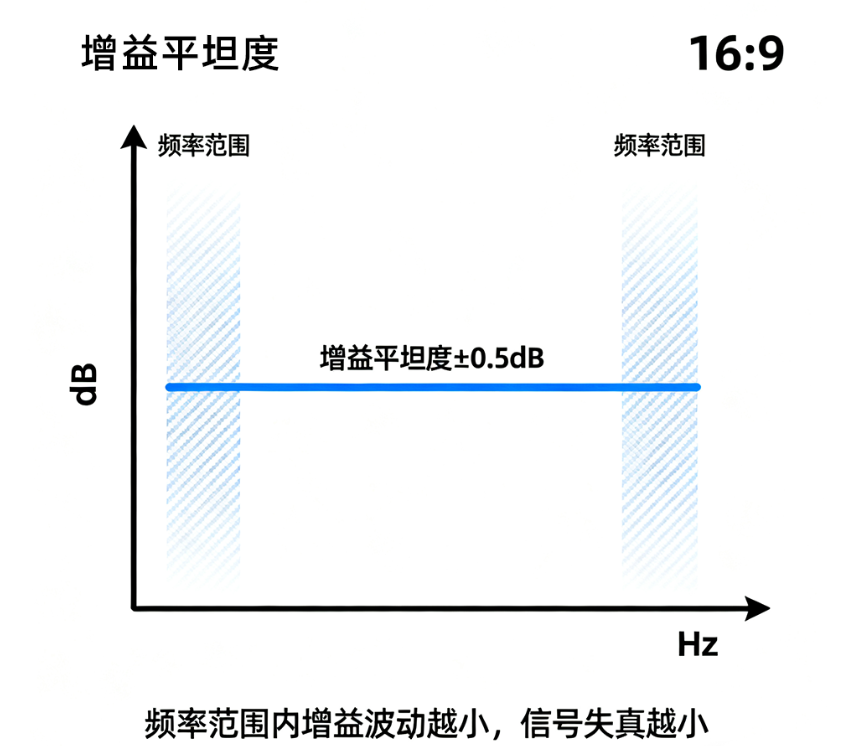

3. 增益平坦度
指在指定频带内增益的波动范围（ΔdB），决定宽频信号测量的保真度。
要求：1GHz有源探头需保持±0.5dB内平坦度；音频放大器在20Hz-20kHz范围内应≤±1dB。
三、测量应用：探头与示波器
1. 有源探头：微弱信号测量
当被测信号仅为微伏级时，无源探头的衰减会使信号淹没在噪声中。有源探头提供1×或10×正向增益：
1×档：测量mV级传感器信号。
10×档：测量V级信号并优化信噪比。
安全边界：增益越高，对供电稳定性和绝缘要求越严苛。绝缘缺陷会导致干扰被同步放大，引入测量误差。

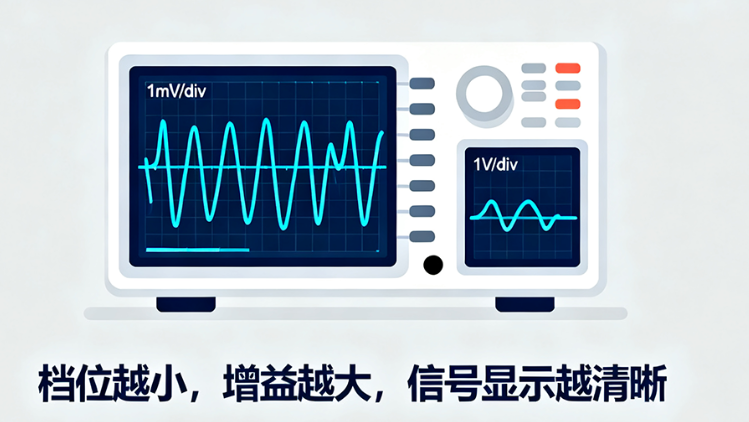

2. 示波器：幅度适配
示波器屏幕高度固定，需调节垂直档位使信号适配显示范围。
反比关系：档位越小，增益越大。1mV/div档可将1mV信号放大至1格高度；1V/div档则避免大信号过载。
校准关键：增益偏差直接导致测量误差，需定期用标准信号源校准。
四、三大核心误区
1. "增益越高越好"
增益同时放大信号与噪声，不改变信噪比（SNR）。过高增益反而使噪声绝对幅度增大，恶化信号识别能力。最优增益应以信噪比最大化为目标。
2. 增益与带宽的权衡
增益与带宽成反比关系：增益↑ → 带宽↓。例如某探头在1×增益时带宽1GHz，10×增益时可能降至500MHz。测量1GHz信号时，必须确认探头在设定增益下的带宽满足要求。
3. 直流与交流增益混淆
直流放大器：同时放大交直流信号。
隔直放大器：直流增益为0，仅放大交流信号。
测量直流信号（如电源电压）时，必须选用具备直流增益的设备。
五、核心要点总结
增益是连接输入与输出的量化桥梁，其本质是信号幅度的缩放关系。理解增益需把握三个维度：
信号类型：电压、电流、功率
表示方式：线性比值与对数dB
应用场景：固定增益用于稳定测量，可变增益适应动态范围，平坦度保障频响一致性
实践中的黄金法则：增益选择并非追求最高，而是匹配信号幅度、频率与信噪比需求，在带宽、稳定性与安全性之间取得平衡。唯有如此，才能实现信号的精确捕获与可靠分析。
