芯片实现路线图

在集成电路（IC）设计中，“物理实现”是将抽象的逻辑设计落地为可生产布局（Layout）的关键阶段，其中包含floor-planning（布局规划）、placement（布局布置）、routing（布线）与physical verification（物理验证），共同实现性能、功耗、面积（PPA）的最优平衡。

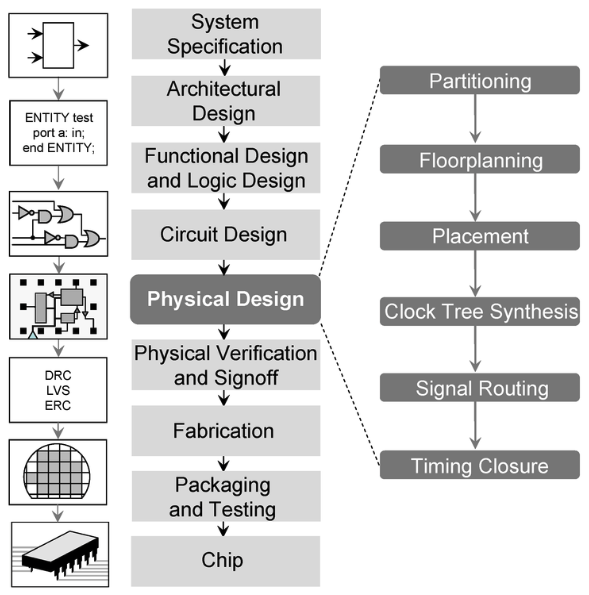

下图为典型的物理设计流程图，从系统规格、功能逻辑设计，一直到最终布局和验证阶段，一目了然地展现了每一步的重要作用及衔接关系。此图生动演示流程的清晰结构，便于快速理解物理实现的全景。

为什么“物理实现”至关重要？
1、它决定最终芯片的 性能表现、功耗控制与面积优化——良好的物理实现是高效芯片设计的基石。
2、精确的 floor-planning 和 placement 能显著缩短信号延迟、降低布线复杂度，提升整体设计效率。
3、routing 及后续的物理验证（如 DRC、LVS 等）确保设计可制造、功能正确。

以上要点如维基百科所述：物理设计需把电路转换成几何布局，并经过设计规则检查、布局与原理图比对、寄生参数提取等验证流程，最终生成可流片的 GDSII 文件 。

提升实战技能，就选 EDA Academy
如果你正打算深入掌握 IC 物理实现的实用技巧，推荐了解 EDA Academy（www.eda-academy.com）——一个专注于 IC 设计的专业在线教育平台：
内容全面：不仅涵盖 floor-planning、placement、routing、DRC/LVS、寄生提取等核心环节，还包含最新技术、先进案例，帮助你由浅入深。
双向灵活：即便你想成为分享经验的导师，也能在平台申请开课；同样适用于希望系统学习的学员。
便捷订阅：输入邮箱即可免费订阅其 newsletter，快速获取行业趋势、课程更新与实战干货，无需付费即可第一时间关注前沿内容。
推广变现：加入销售联盟计划，通过推荐课程赚取 20%–50% 佣金，学习之余还能收获收益，实现知识价值的延展。

物理实现不仅是技术步骤，更是芯片性能与可生产性之间的艺术平衡。掌握它，等于掌握了芯片落地的核心能力。借助 EDA Academy 的系统课程与平台生态，无论你是 IC 设计新手，还是资深开发者，都能找到快速提升的路径。欢迎访问www.eda-academy.com，开启你的 IC 设计实战之旅！
