InnoDB 存储引擎

news/2025/10/26 16:25:26/文章来源:https://www.cnblogs.com/gaoyxxx/p/19166975

1. 逻辑存储结构

InnoDB 的逻辑存储结构是其管理数据、支撑核心能力的底层骨架，它以 “表空间→段→区→页→行” 的五层架构，将数据从宏观存储容器到微观记录层层划分。这套结构不仅决定了数据在磁盘的存储与访问规则，更是理解 B+ 树索引、事务、MVCC 等 InnoDB 核心特性的关键前提 —— 本章将从宏观到微观拆解这套结构，帮你建立对 InnoDB 底层工作逻辑的整体认知。

表空间（Tablespace）：顶层存储容器

定义：InnoDB 逻辑存储的最高层次，是所有数据（系统数据、用户数据、索引等）的总仓库
类型：
- 系统表空间：默认ibdata1文件，存储数据字典、undo 日志等核心系统数据
- 独立表空间：也就是每一张用户表，每个用户表都对应着一个.ibd文件（由innodb_file_per_table控制），独立存储表的数据和索引，便于单表管理。
作用：通俗来讲，表空间就是用来隔离不同数据（系统数据 / 用户表），是我们整个逻辑存储结构中的最上层建筑。

段（Segment）：功能化的数据组，与B+树直接关联

定义：表空间下按功能划分的存储单元，是B+树索引的存储容器
类型：
- 数据段：对应表的聚簇索引B+树（InnoDB 中聚簇索引包含了数据行的全部信息，与数据物理存储绑定，数据段即为聚簇索引的存储载体）
- 索引段：每个非聚簇索引对应一个独立的索引段，存储非聚簇索引B+树的所有节点。
- 回滚段：存储undo日志，用于事务回滚和MVCC，与B+树无关。（在系统表空间中）
作用：按功能隔离索引数据（聚簇索引 / 非聚簇索引），确保不同所用不相互干扰，通俗说，一个段就是一棵B+树

区（Extent）：段的最小分配单位，平衡效率与碎片化

定义：连接段与页的中间层，是段申请空间的最小单位，固定为1MB（默认页大小为16KB，包含64个连续页）
作用：
- 避免碎片化：如果直接由段申请页（B+树节点），那么会出现大量页在磁盘空间不连续的情况，所以在申请时，我们设计了一个聚合单元---区，来批量的申请连续的页，这些页在磁盘上物理连续，提升B+树查询的“连续IO效率（减少磁头移动）。
- 降低管理成本：批量分配区代替零散分配页，减少空间管理的映射关系，减少系统开销。
- 适配段增长：一次分配1MB空间，满足段（B+树）一段时间的增长，减少频繁空间申请的性能损耗。

页（Page）：最小 IO 单位，对应 B+ 树的节点

定义：InnoDB 与磁盘交互的最小单位（默认16KB），是B+树节点的物理载体。
与B+树关系：：
- 每个B+树节点（叶子+非叶子）都完整存储在一个页中，确保一次 I/O 可以加载 / 写入一个节点。
- 非叶子节点（索引页）：存储 “索引键 + 子节点指针”，用于索引导航。
- 叶子节点（数据页 / 索引页）：聚簇索引的叶子节点存储完整行记录；非聚簇索引叶子节点存储“索引键+主键”（用于回表）
类型：数据页、索引页、undo 页、redo 页等

行（Row）：最小数据单元，存储用户记录

定义：对应表中的一条记录，是存储用户数据的最小逻辑单位。
存储特性：
- 行数据按“行格式”（默认的Dynamic）存储，含隐藏列：**DB_ROW_ID、DB_TRX_ID、DB_ROLL_PTR），支持MVCC和事务管理。
- 若行数据过大(超过页空间-约15KB)，会触发“行溢出”：大字段核心部分（20字节前缀，含溢出页指针）存于原始数据页，剩余部分存于“溢出页”
与B+树关系：行是聚簇索引B+树叶子节点的组成单元，按逐渐有序存储在叶子节点（数据页）中。

关于隐藏列的补充：

InnoDB 行的三个隐藏列（DB_ROW_ID、DB_TRX_ID、DB_ROLL_PTR）是支撑其事务、MVCC（多版本并发控制）和行标识的 “底层基石”，它们不对外显示（用 SELECT * 查不到），但会自动为每行数据添加（部分列按需生成）。
1. DB_ROW_ID：行的 “默认唯一标识”（可选）

作用：当表没有显式定义主键，且没有非空唯一索引时，InnoDB 会自动生成该列作为行的 “隐形主键”，确保每行有唯一标识。

特性：

类型为 6 字节无符号整数，按插入顺序自增；

若表有主键或非空唯一索引，InnoDB 会用这些索引列作为行的唯一标识，不会生成 DB_ROW_ID（避免冗余）。

核心用途：填补 “无主键表” 的唯一标识空缺，保证行的物理唯一性，支持 InnoDB 内部的行管理（如页内排序）。

2. DB_TRX_ID：行的 “事务版本标识”

作用：记录最后一次修改该行的事务 ID（包括插入、更新、删除操作），是 MVCC 判断 “行版本可见性” 的核心依据。

特性：

类型为 6 字节整数，每个事务启动时会分配一个全局唯一的事务 ID；

每次事务修改该行（如 UPDATE/DELETE），都会将当前事务 ID 写入 DB_TRX_ID，覆盖旧值。

核心用途：MVCC 中，通过对比 “当前事务 ID” 与行的 DB_TRX_ID，判断该行数据对当前事务是否 “可见”（比如：若行的 DB_TRX_ID 大于当前事务 ID，说明是未来事务修改的，不可见）。

3. DB_ROLL_PTR：行的 “历史版本指针”

作用：指向该行 “历史版本数据” 在 undo 日志中的位置，是事务回滚和 MVCC 读取 “旧版本数据” 的关键。

特性：

类型为 7 字节指针，本质是 undo 日志页的地址 + 页内偏移；

每次修改行时，InnoDB 会先将该行的 “修改前数据” 存入 undo 日志，再用 DB_ROLL_PTR 指向这个 undo 日志条目；

多次修改后，DB_ROLL_PTR 会形成 “版本链”（最新行指向最近一次的旧版本，旧版本再指向更早的版本）。

核心用途：

事务回滚时：通过 DB_ROLL_PTR 找到 undo 日志中的旧数据，将行恢复到修改前状态；

MVCC 读时：若当前行版本不可见，通过 DB_ROLL_PTR 追溯历史版本，直到找到可见的旧版本。

三者协同作用：支撑 InnoDB 事务与并发
三个隐藏列并非孤立，而是共同服务于 InnoDB 的核心能力：

无主键时，DB_ROW_ID 保证行唯一；

事务修改行时，DB_TRX_ID 标记版本，DB_ROLL_PTR 记录历史；

MVCC 读时，通过 DB_TRX_ID 判可见性，通过 DB_ROLL_PTR 找旧版本；

事务回滚时，通过 DB_ROLL_PTR 恢复数据。
简单说：它们是 InnoDB 实现 “事务安全” 和 “高并发读写” 的 “隐形基础设施”。

2. 架构

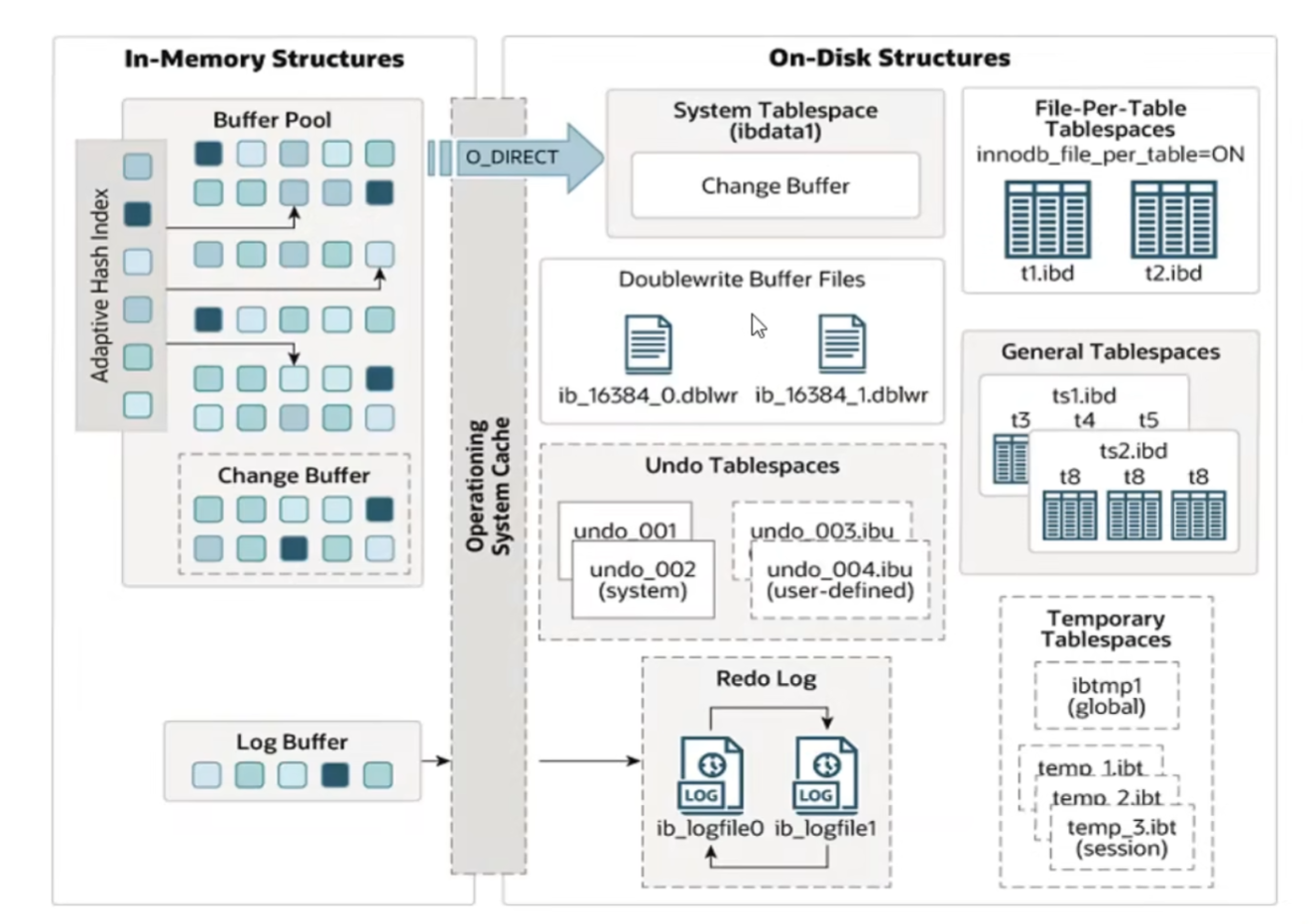

MySQL5.5 开始就选择 InnoDB 作为默认存储引擎，他擅长处理事务，具有崩溃恢复的特性，在日常开发中使用广泛。下面为InnoDB架构图，左侧为内存结构，右侧为磁盘结构。

内存结构

上图中可以看到MySQL内存结构主要有四个部分：Buffer Pool（缓冲池）、Change Buffer（变更缓冲）、Adaptive Hash Index（自适应哈希索引）、Log Buffer（日志缓冲区）。其中Buffer Pool是内存结构的核心，通常占物理内存的 50%-70%，所有组件共同作用以减少磁盘 IO，加速数据访问。

Buffer Pool：核心数据缓存区

作用为：缓存磁盘上的热点数据页（数据页、索引页、undo页等），让后续操作在内存中完成，避免频繁访问磁盘

（1）缓存的内容

缓冲池的缓存单位为“页”（与磁盘页大小一致，默认16KB），主要包括：
- 数据页：聚簇索引叶子节点的页（存储完整业务行数据）
- 索引页：非叶子节点的索引页（键+指针）、非聚簇索引的叶子节点页（索引键+主键）
- undo页：缓存undo日志页，加速事务回滚和MVCC版本读取
（2）内部管理
1. LRU 链表（最少使用链表）：只发生过读的页
2. Free 链表（空闲页链表）：未使用过的页
3. Flush 链表（脏页链表）：发生过修改的页，后台线程定时将脏页批量刷盘，减少磁盘 IO
Change Buffer：优化非聚集索引的写操作

非聚簇索引的修改较为随机，不像主键索引：直接顺序写入磁盘，所以为了提高性能，当发生DML时（数据不在 Buffer Pool），会先将修改的操作记录在 Change Buffer 中，将修改缓存下来，等到被修改的数据进入到 Buffer Pool 时，再做合并，合并出修改后的数据再一起写回磁盘。
Adaptive Hash Index：自适应 hash 索引

用于优化对 Buffer Pool 数据的查询。InnoDB 存储引擎会监控对表中各索引页的查询，如果观察到 hash 索引可以提速，则建立哈希索引。

这玩意一般不需要人工干预，是系统根据情况自动完成的。参数：adaptive_hash_index

Log Buffer：日志缓冲区

用来保存要写入磁盘中的log日志数据（redo log、undo log），默认大小为 16MB，日志缓冲区的日志会定期刷新到磁盘中。如果需要更新、插入或删除多行的事务，可以增加日志缓冲区的大小来节省磁盘 IO

参数：

innodb_log_buffer_size：缓冲区大小

innodb_flush_log_at_trx_commit：日志刷新到磁盘时机

Log Buffer 的刷盘时机由参数 innodb_flush_log_at_trx_commit 控制，常见配置：
0：事务提交时不刷盘，仅依赖后台线程每 1 秒刷盘（性能最高，但崩溃可能丢失 1 秒内的日志）；
1（默认）：事务提交时强制刷盘（最安全，崩溃无数据丢失，但性能略低）；
2：事务提交时仅刷到操作系统缓存，操作系统定期刷盘（平衡安全与性能，崩溃可能丢失操作系统缓存中的日志）。

磁盘架构

InnoDB 的磁盘结构是数据持久化存储的载体，与内存结构（如缓冲池、日志缓冲区）对应，主要由 表空间文件、redo 日志文件、undo 日志文件 三大核心模块构成，此外还有表结构定义文件等辅助文件。这些文件共同实现数据的持久化、事务恢复和逻辑存储管理，是 InnoDB 数据不丢失的基础。

表空间文件：核心数据存储在题

表空间文件是 InnoDB 磁盘结构的核心，直接对应逻辑存储结构中的表空间，用于存储所有业务数据、索引、回滚段等核心信息。

（1）系统表空间
- 文件表示：默认生成ibdata1文件，可配置多个文件或自动扩展
- 存储内容：
  - InnoDB 数据字典（记录数据库、表、索引的元数据，如“表user的字段类型、索引结构”）
  - 回滚段：MySQL5.x 及 8.0 未配置独立 undo 表空间时，回滚段和 undo 日志存于此
  - 临时表空间的溢出数据
（2）独立表空间
- 文件标识：每个用户表对应一个独立文件，命名未表名.ibd，由参数innodb_file_per_table=ON控制
- 存储内容：
  - 对应表中“数据段”
  - 对应表中索引段
  - 表的 undo 日志
（3）undo 表空间
- 文件标识：MySQL8.0 默认生成undo_001、undo_002两个文件（可配置数量）
- 存储内容：
  - 所有事物的undo日志（用于回滚和MVCC版本读取）
  - 回滚段（MySQL8.0 后，回滚段从系统表空间迁移至undo表空间）
（4）临时表空间
- 文件标识：会话临时表：#innodb_tmp目录下的临时文件和全局临时表空间ibtmp1文件
- 存储内容：
  - 会话临时表：CREATE TEMPORARY TABLE创建的表的数据和索引
  - 排序、分组等操作产生的临时结果集
重做日志文件（redo log）：事务 “不丢数据” 的保障

redo log 是 InnoDB 实现 “崩溃恢复” 和 “事务持久性” 的核心，没它数据可能丢：
- 文件：默认 2 个ib_logfile0/ib_logfile1（循环写入，避免单点故障）。
- 作用：记录 “数据物理修改的日志”（比如 “修改 user 表 id=100 的 age 为 25”），数据库崩溃后重启，通过它恢复 “已提交但没写到表空间的数据”。
- 关键：顺序写磁盘（比表空间的随机写快 10 倍以上），按固定大小循环覆盖（需先确保日志对应的数据已刷到表空间）。
辅助文件：配合核心文件工作

这类文件不存核心业务数据，但运维和故障排查离不开：
- （1）表结构文件：xxx.frm（MySQL 5.x）/ 内置到.ibd（8.0）
  - 5.x 版本：每个表 1 个表名.frm，存表结构（字段名、类型、约束）；8.0 后合并到*.ibd里，不再单独生成。
- （2）错误日志：error.log
  - 存 InnoDB 启动 / 崩溃 / 恢复的错误信息（比如 “redo log 损坏导致启动失败”），排障必看。

3. 事务原理

Redo Log

Redo Log 记录的是事务提交时数据页的物理修改，是用来实现事务的持久性

该日志文件由两部分组成：重做日志缓冲（redo log buffer）以及重做日志文件（redo log file），前者在内存中，后者在磁盘中。

当事务提交之后会把所有修改信息都存到该日志文件中，用于在刷新脏页到磁盘发生错误时，进行数据恢复使用。

注意：

redo log 采用了Write-ahead logging（WAL），这个操作在事务提交前先将数据写入 redo log buffer，然后将 redo log 刷盘写入磁盘，这时再告诉 Server 层保存好了，可以提交事务了，然后再进行脏页写回磁盘，如果发生了崩溃，可以利用redo log 恢复
- 事务提交前发生崩溃的话，没啥事，就是事务执行失败了，数据也不会发生更改，redo log 丢了也没事。
redo log 在磁盘中是顺序的、循环的文件，redo log 的写入速度 > 脏页写回磁盘的速度，使用才使用 redo log
