中兴ZXHN F450光猫关闭TR069实录

前情提要

上了高中后家里搬家，打电话叫电信迁移宽带，结果迁移完发现师傅把原本的华为光猫换成了中兴的。问了一下师傅光猫后台密码，没想到师傅直接给了超级密码（（

由于电信的光猫可能会被远程重置超密，为了保住超密，开始了我的折腾之旅

---

准备工作

• 光猫超级密码

• 一个与光猫连接的Windows系统电脑

• zteOnu.exe
  zteOnu Github地址
  zteOnu.exe 蓝奏云下载

• ztecfg.exe
  ztecfg Github地址
  ztecfg.exe 蓝奏云下载

• TFTP服务端
  TFTPD64安装包

---

1. 连接Telnet

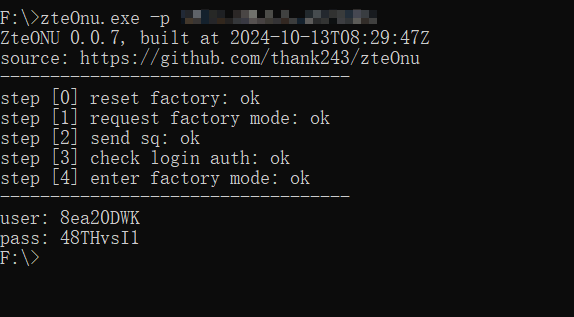

在zteOnu.exe文件存放的目录下打开cmd，输入zteOnu -p <your_super_password>

你应该见到如下的回显

---

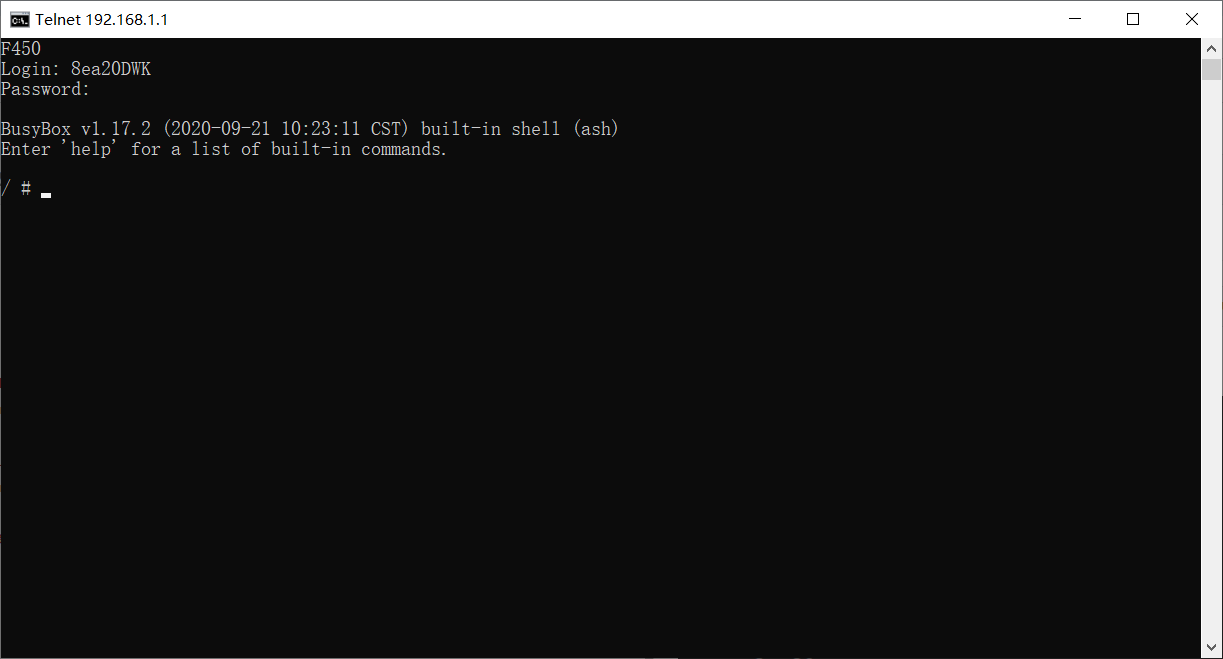

另开一个cmd窗口，输入telnet 192.168.1.1，回车，输入你在第一步得到的用户名和密码（注意密码输入是不会显示的！）

你应该见到这样的界面

---

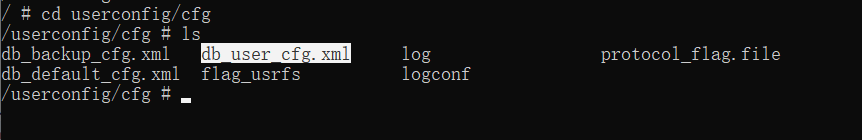

现在，输入命令cd userconfig/cfg并回车（注意可以使用Tab补全）

输入ls命令列出该目录下所在文件，db_user_cfg.xml这个文件就是我们要取得的文件

---

2. 取得 db_user_cfg.xml

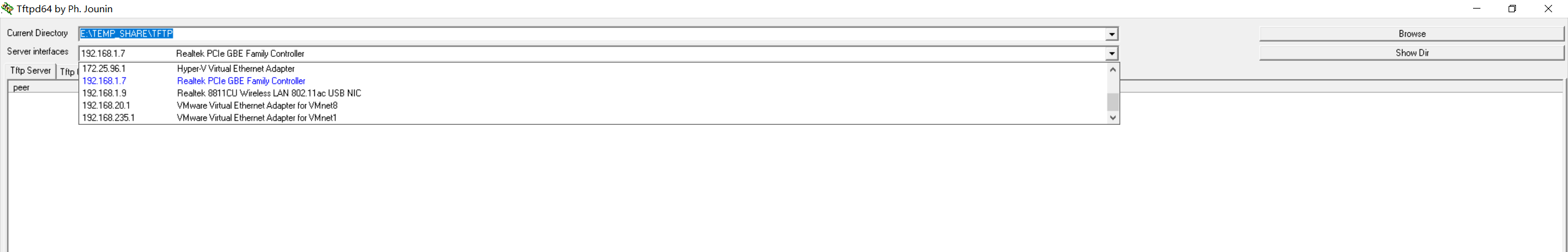

打开Tftpd64

在Server interfaces一栏选择自己电脑与光猫通信的网卡，并记下对应的IP地址

在Current Directory一栏的最右侧有一个Browse按钮，点击此按钮可选择文件保存地址

现在回到Telnet终端界面，输入命令tftp -p -l db_user_cfg.xml -r <output_file_name> <ip>

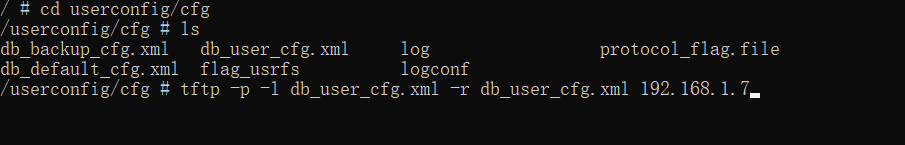

示例：保存文件名为db_user_cfg.xml，IP地址为192.168.1.7时的情况

现在，你应该在你指定的目录下看见该文件

---

3. 修改db_user_cfg.xml

由于此型号的光猫加密了配置文件，我们需要用ztecfg解密

切换到你存放ztecfg.exe的目录，在此目录下打开cmd

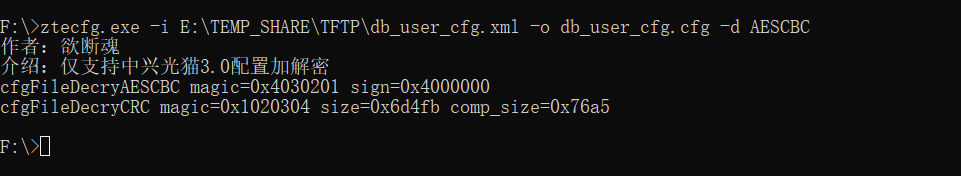

输入命令ztecfg -i <input_file_path> -o <output_file_name> -d AESCBC并执行

你应该见到如下的输出

现在，使用记事本或其他文本文档查看器打开解密后的配置文件

找到这一段

</Tbl>
<Tbl name="WANC" RowCount="4">
<Row No="0">
<DM name="ViewName" val="IGD.WD1.WCD1.WCIP1"/>
<DM name="WANCDViewName" val="IGD.WD1.WCD1"/>
<DM name="Enable" val="1"/>
<DM name="WANCType" val="1"/>
<DM name="ConnType" val="1"/>
<DM name="MediaType" val="0"/>
<DM name="TriggerEnable" val="0"/>
<DM name="LANDViewName" val=""/>
<DM name="WANCName" val="1_TR069_R_VID_45"/>
<DM name="WANCNameExt" val=""/>
<DM name="StrServList" val="TR069"/>
<DM name="ServList" val="2"/>
<DM name="WorkIFMac" val="***"/>
<DM name="IsNAT" val="0"/>
<DM name="IsForward" val="0"/>
<DM name="IsDefGW" val="0"/>
<DM name="IsNAT6" val="0"/>
<DM name="IsDefGW6" val="0"/>
<DM name="DSCP" val="-1"/>
<DM name="DSCP6" val="-1"/>
<DM name="TC" val="-1"/>
<DM name="VLANID" val="45"/>
<DM name="MCVLANID" val="-1"/>
<DM name="IgmpProxyEnable" val="1"/>
<DM name="UpstreamWAN" val="0"/>
<DM name="MLDProxyEnable" val="1"/>
<DM name="Priority" val="7"/>
<DM name="WBDMode" val="2"/>
<DM name="HideListView" val="0"/>
<DM name="IPMode" val="1"/>
<DM name="IsDel" val="0"/>
<DM name="DNSEnabled" val="1"/>
<DM name="WancIndex" val="1"/>
</Row>

将其中<DM name="Enable" val="1"/>的val值替换为0

再找到这一段

<Tbl name="MgtServer" RowCount="1">
<Row No="0">
<DM name="URL" val="http://devacs.edatahome.com:9090/ACS-server/ACS"/>
<DM name="UserName" val="hgw"/>
<DM name="Password" val="hgw19130889"/>
<DM name="PeriodicInformEnable" val="1"/>
<DM name="PeriodicInformInterval" val="43200"/>
<DM name="PeriodicInformTime" val="0001-01-01T00:00:00Z"/>
<DM name="ParameterKey" val=""/>
<DM name="ConnectionRequestURL" val="58000"/>
<DM name="ConnectionRequestUsername" val="itms"/>
<DM name="ConnectionRequestPassword" val="itms68660177"/>
<DM name="UpgradesManaged" val="0"/>
<DM name="Event" val=""/>
<DM name="DefaultWan" val="IGD.WD1.WCD1.WCIP1"/>
<DM name="SessionRetryTimes" val="30:60:300:600:3600"/>
<DM name="SupportCertAuth" val="0"/>
<DM name="Tr069Enable" val="1"/>
<DM name="MWSURL" val="http://0.0.0.0:9090"/>
<DM name="StringPrefix" val=""/>
<DM name="CertID" val="Auto"/>
<DM name="BoolMode" val="2"/>
<DM name="CheckHost" val="0"/>
</Row>

将其中<DM name="PeriodicInformEnable" val="1"/>的val值改成0，保存文件

---

4. 替换db_user_cfg.xml

首先，我们需要使用ztecfg.exe加密配置文件

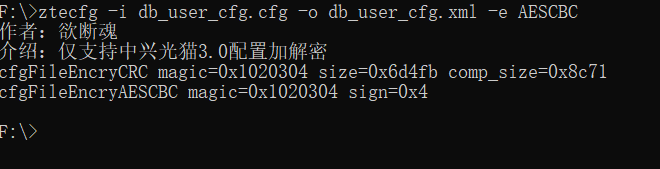

输入ztecfg -i <input_file_name> -o db_user_cfg.xml -e AESCBC并执行

你应该看到如下的输出

将加密后的db_user_cfg.xml放到Tftpd64指定的Current Directory目录中（此处建议在此目录下新建一个文件夹，放到新建文件夹内，然后修改Tftpd64的Current Directory，使其指向此新建文件夹）

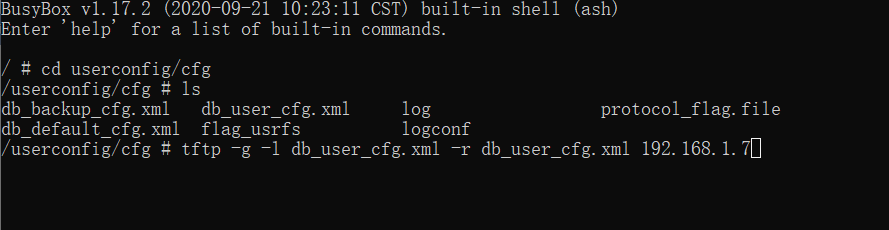

回到Telnet界面，输入命令tftp -g -l db_user_cfg.xml -r db_user_cfg.xml <ip>并执行

---

5. 验证

配置文件生效需要重启光猫，你可以选择直接在Telnet上执行reboot命令，也可以在光猫的网页管理页面选择重启操作

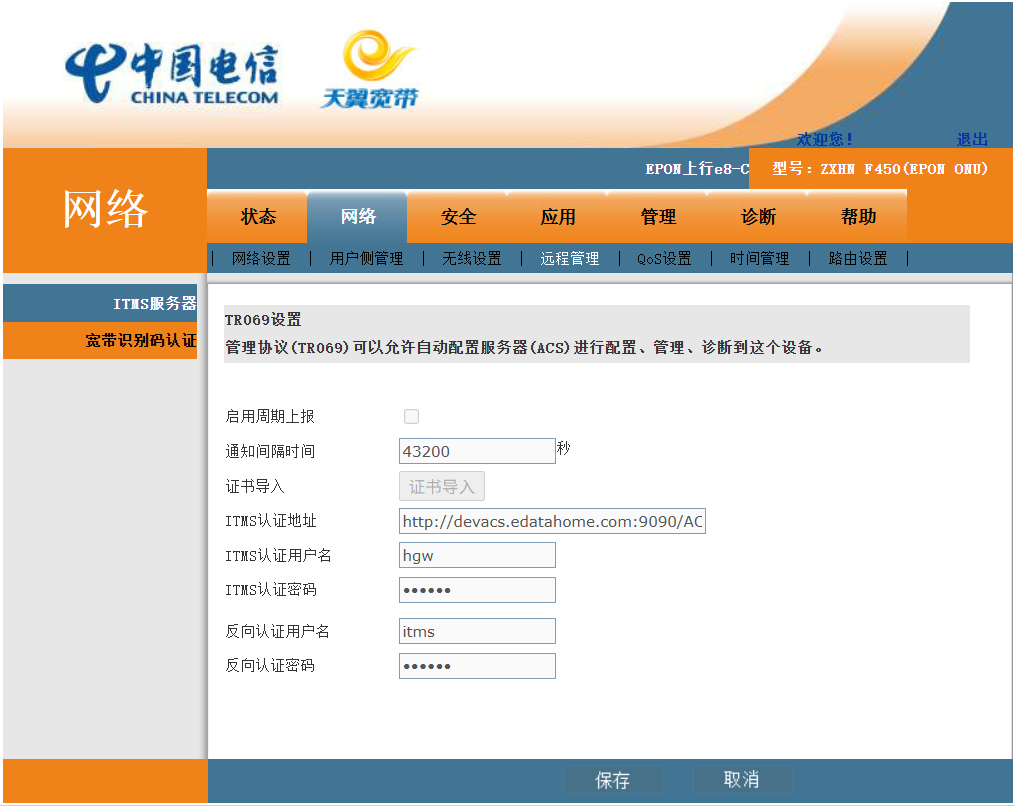

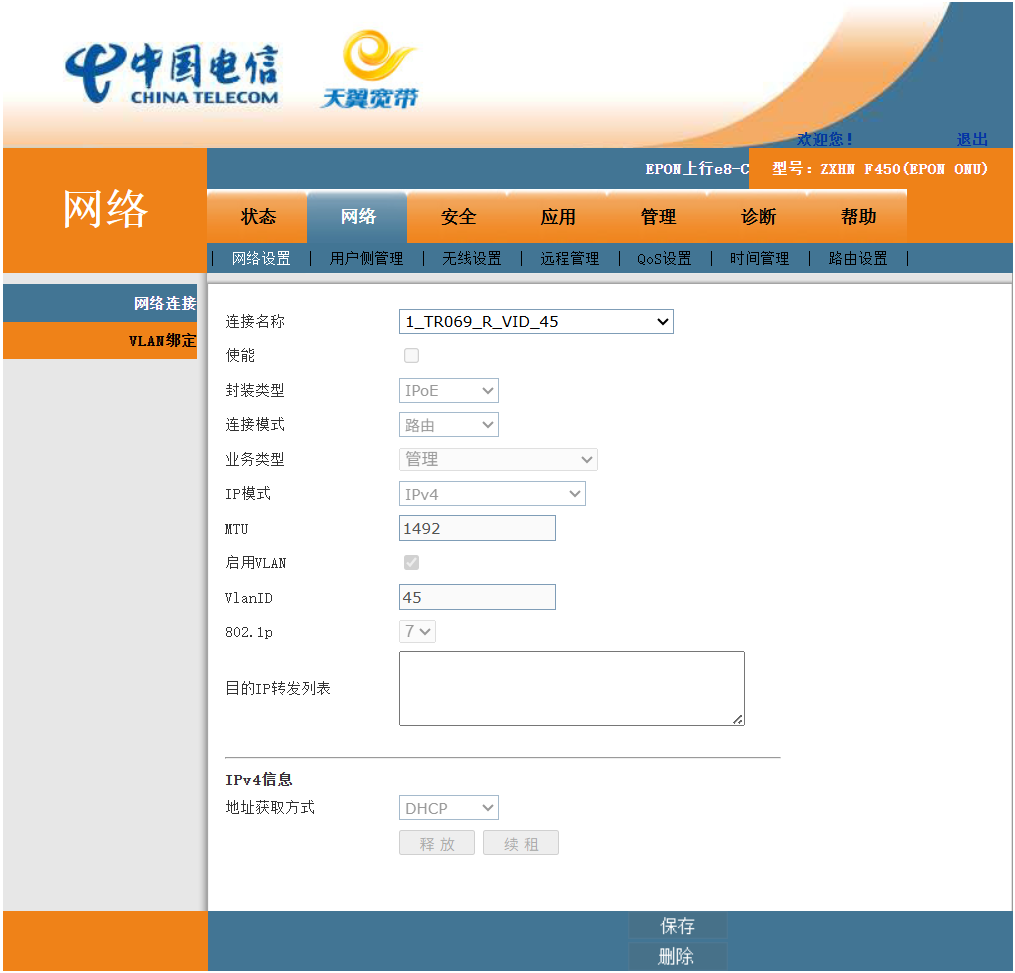

在光猫重启后再登录上网页后台，检查TR069连接和ITMS服务器两项是否处于关闭状态

---

补充事项

我的光猫型号是ZXHN F450(EPON ONU)，软件版本为 F450_IMS_V2.0.3_JS2009，区域配置为江苏
