深入解析：网线传输距离限制 | 理论基础 / 实际应用

位时间计算
100Base-TX 规范明确通信速率为 100Mbps，“位时间”（即单比特资料的传输耗时）计算公式为：
$\text{位时间} = \frac{1}{\text{传输速率}} = \frac{1}{100\text{Mbps}} = 10\text{ns}$
最小帧传输时间计算
以太网最小帧长为 64 字节（换算为 512 比特），结合上述位时间，最小帧的传输耗时为：
$\text{传输时间} = 512\text{比特} \times 10\text{ns/比特} = 5120\text{ns}$
冲突检测机制的时间约束
以太网采用 CSMA/CD（载波监听多路访问/冲突检测）技术，需确保发送端在完整传输最小帧前，能检测到链路中的数据冲突。因此，上述 5120ns 为“环形冲突延迟”的最大允许值（即信号从发送端到接收端再返回发送端的总耗时上限）。
网线延迟与传输距离换算
五类 UTP 的典型传输延迟为 5.56ns/米，结合环形冲突延迟上限 5120ns，可推导环形冲突直径（即发送端到接收端再返回的总距离）：
$\text{环形冲突直径} = \frac{5120\text{ns}}{5.56\text{ns/米}} \approx 921\text{米}$
由于以太网链路为“发送端-接收端”单向传输，单段网线最大长度为环形冲突直径的一半，约 460 米——但该结果需结合“5-4-3-2-1 中继规则”进一步约束。
中继规则的最终限制
以太网“5-4-3-2-1 规则”明确：单个信道最多包含 5 个网段、4 个中继设备，且仅 3 个网段可直接连接终端设备。结合该规则及工程冗余需求，单段双绞线的传输距离最终被规范为 100 米，以确保冲突检测机制有效、信号质量达标。

超 100 米传输的风险

当传输距离超过 100 米时，环形冲突延迟将超出 5120ns，发送端无法在最小帧传输完成前检测到冲突。此时，冲突损坏的数据包已被接收端接收，因校验失败被丢弃，但发送端的后退重发机制未被激活，最终导致数据包丢失。

需特定说明：若传输速率低于 100Mbps，实际应用中可适当放宽距离限制，但该处理不符合综合布线规范，可能影响认证测试结果及设备质保权益。

03 实际施工中的最大线缆距离

结合前文原理，PoE 供电场景下网线最大长度限制为 100 米，而实际施工中为保障工程质量，通常将长度控制在 80-90 米。

速率与距离的关联特性

需明确：上述 100 米限制针对最大传输速率（如 100M）。若将速率降至 10M，传输距离通常可延长至 150-200 米（具体取决于网线质量）。

PoE 供电的距离决定因素

PoE 供电传输距离不由 PoE 技术本身决定，而由网线类别及质量决定。尽管部分优质网线可突破 100 米限制搭建设备工作，但该做法不推荐——潜在问题（如信号衰减、稳定性下降）可能随时间推移显现，增加后期维护成本。典型风险包括：带宽升级后，原超距链路因无法满足高速传输需求而失效。

04 线缆类别和质量对传输距离的影响

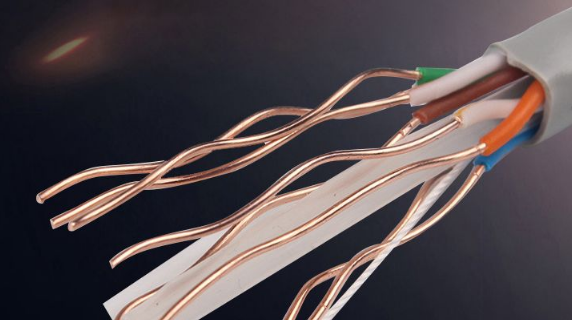

五类线（Cat 5）为当前市场主流标准网线，但不同厂商的产品质量差异显著。在价格导向的市场环境中，部分厂商采用铜包铁、铜包钢材质替代纯铜线芯，导致传输距离缩短，甚至引发网络不稳定、数据包丢失等问题，最终可能导致设备厂商承担非自身原因的故障责任。

因此，为保障 PoE 供电及数据传输效果，需选用优质网线，避免因成本控制影响工程整体质量。以下为常见线缆类别的科技特性及对传输距离的影响：

01 超五类线（Cat 5e）

与五类双绞线相比，超五类双绞线的衰减系数更低、串扰抑制能力更强，可提供更稳定的网络基础，满足多数应用场景需求（尤其支撑千兆以太网 1000Base-T 布线），为网络安装与测试供应便利，是当前网络应用的优选方案。

超五类线的传输特性与普通五类线一致，但超五类布线规范要求其全部 4 对线缆均支持全双工通信，进一步保障传输稳定性。

02 六类线（Cat 6）

六类线缆的传输频率范围为 1MHz～250MHz，在 200MHz 频率下，其综合衰减串扰比（PS-ACR）具备较大冗余，带宽为超五类线的 2 倍。六类布线系统的传输性能远超超五类标准，适用于传输速率高于 1Gbps 的应用场景。

六类线与超五类线的差异在于：串扰抑制及回波损耗性能显著提升，而优良的回波损耗特性是全双工高速网络应用的关键保障。

六类布线规范取消基本链路模型，采用星形拓扑结构，明确要求：永久链路长度不得超过 90 米，信道长度不得超过 100 米。

需强调：六类线与超五类线的单段最大传输距离无本质差异，均为 100 米。若超过该距离，六类线虽可能实现基础通信，但无法满足 1000M 带宽等技术指标，将导致传输速率下降。

为什么网线最远传输距离恰巧为 100 米

原创小小宽带维修排障 2025 年 09 月 03 日 08:26 河南

网线最远传输距离被规范为 100 米，并非偶然数值，而是综合多类技术因素后确定的行业标准，具体依据如下：

1. 信号衰减的物理限制

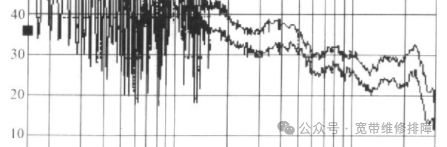

随着线缆长度增加，铜导线的电阻与电容效应会导致信号强度持续衰减。当网线长度超过 100 米时，信号衰减量可能达到 20 分贝（dB），超出接收端设备的信号恢复能力，导致原始信号无法被准确识别。

2. 电磁干扰的累积效应

双绞线通过线对绞合结构减少串扰（crosstalk）及外部电磁干扰（EMI），但该抑制能力存在上限。随着线缆长度增加，相邻线对的信号叠加效应逐渐累积，尤其高频信号对干扰更敏感，最终导致信号完整性被破坏。

3. 传输延迟与冲突检测的匹配性

以太网采用 CSMA/CD（载波侦听多址接入/冲突检测）机制，线缆长度直接影响信号传输延迟。若延迟过大，设备会误判信道状态，引发数据包冲突。以 Cat6 线缆为例，其单向传输延迟约为 5.56 纳秒/米，当长度超过 100 米时，总延迟将超过 550 纳秒，导致冲突检测机制失效。

4. 行业标准的规范化定义

IEEE 802.3 标准基于大量实验内容与理论模型制定，100 米作为“安全距离”，可确保信号信噪比（SNR）满足误码率低于 $10^{-12}$ 的要求，同时将传播延迟控制在设备处理能力范围内，保障网络整体稳定性。

为确保网络信号稳定传输设定的合理上限。实际应用中虽可能突破该限制，但易引发网络不稳定及维护风险，不建议采用。若需延长传输距离，可通过中继器、交换机放大信号，或选用光纤等长距离传输介质。就是综上，100 米

补充：六类/七类网线的传输距离上限

六类（Cat6）、七类（Cat7）网线的标准传输距离仍为 100 米。尽管此类线缆在带宽及抗干扰能力上显著提升（如六类线支持 250MHz 带宽、55 米内 10Gbps 传输，七类线承受 600MHz 带宽及更高级别屏蔽），但这些改进仅用于优化规定距离内的传输性能，而非延长最大传输距离——100 米的限制仍基于信号衰减、冲突检测等物理原理及行业标准。

若需超 100 米传输，需通过中继器、交换机扩展，或采用光纤介质（支撑几十公里级传输，且无明显信号衰减），适用于长距离、高带宽需求场景。

网线百米极限之谜：原理与突破之道

原创拾光周末 2025 年 09 月 10 日 18:00 广西

依据综合布线规范，水平布线长度不得超过 90 米，链路总长度不得超过 100 米，因此 100 米为有线以太网的传输极限。

01 100 米最大传输距离的技术根源

原理：信号传输的物理约束

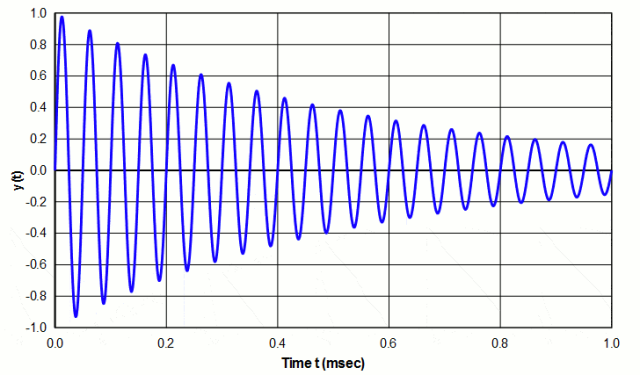

网络传输的本质是网络信号在双绞线上的定向传输。作为电子信号，其在传输过程中必然受到电阻与电容的作用，导致信号衰减与波形畸变。当衰减或畸变达到临界值时，信号的有效性与稳定性将被破坏，因此双绞线存在传输距离限制。

100 米上限的量化推导

网线 100 米传输限制由以太网 CSMA/CD 机制及信号物理特性共同决定，具体计算基于“最小帧传输完成前检测冲突”的要求，步骤如下：

1. 公式：环形冲突直径计算

环形冲突直径（即信号从发送端到接收端再返回发送端的总距离）是决定传输距离的关键指标，公式为：
$\text{环形冲突直径（米）} = \frac{\text{传输速率}}{\text{环形冲突延迟}} \times 0.5$

2. 关键参数计算

位时间：传输 1 比特数据的耗时，基于 100Mbps（100Base-TX）速率计算：
$\text{位时间} = \frac{1}{100\text{Mbps}} = 10\text{ns}$
最小帧传输时间：以太网最小帧长为 64 字节（512 比特），传输耗时即环形冲突延迟上限：
$\text{环形冲突延迟} = 512\text{比特} \times 10\text{ns/比特} = 5120\text{ns}$
网线延迟：五类 UTP 的典型传输延迟为 5.56ns/米。

3. 环形冲突直径与单段距离换算

将参数代入公式：
$\text{环形冲突直径} = \frac{100,000,000\text{bps}}{0.00000512\text{s}} \times 0.5 \approx 0.09766\text{公里} = 97.66\text{米}$
结合工程冗余及“5-4-3-2-1 规则”，单段网线最大长度被规范为 100 米。

4. “5-4-3-2-1 规则”的约束作用

“5-4-3-2-1 规则”是以太网布线的设计原则，具体内容为：

5：单个信道最多涵盖 5 个网段，每段最大长度 100 米；
4：最多可连接 4 个中继器或集线器；
3：仅 3 个网段可直接连接终端设备；
2：每段网段最多包含 2 个中继器；
1：所有连接需确保信号完整性，避免衰减与失真。

该规则进一步确保了冲突检测机制的有效性，最终将单段网线距离限制为 100 米。

5. 超 100 米传输的风险

当传输距离超过 100 米时，环形冲突延迟将超出 5120ns 阈值，发送端无法在最小帧传输完成前检测到链路冲突。此时，冲突损坏的数据包已被接收端接收，因校验失败被丢弃，但发送端的后退重发机制未被激活，最终导致数据包丢失，引发网络丢包、延迟等问题。

需特有说明：若传输速率低于 100Mbps，实际应用中可适当放宽距离限制，但该操作不符合综合布线规范，可能影响认证测试结果及设备质保权益，且无法保障长期稳定性。

02 理解 100 米限制的关键点

1. CSMA/CD 机制是约束

保障以太网通信逻辑的基础。就是以太网采用 CSMA/CD（载波监听多路访问/冲突检测）技术实现信道共享，100 米的距离限制本质是为确保发送端在完整传输最小帧前，能可靠检测到链路中的素材冲突，避免因冲突导致的数据包丢失，

物理基础就是2. 信号衰减

双绞线的传输特性决定了“距离与信号质量负相关”：线缆越长，电阻与电容效应导致的信号衰减、波形畸变越严重。即便冲突检测机制允许更长距离，过度衰减也会使信号强度低于接收端的识别阈值，导致数据传输错误。

3. 标准与质量的协同影响

100 米限制的计算基于标准线缆（如五类线 Cat 5、超五类线 Cat 5e）及规范（如 100Base-TX）。网线质量（如铜芯纯度、线径、绞距）直接影响电阻与信号衰减特性：国标网线（0.5mm 线径）理论极限传输距离约为 112 米，但规范中定为 100 米，是为预留工程冗余、保障不同设备间的兼容性。

03 延长传输距离的手艺方法

若实际场景需突破 100 米限制，需采用专业技术手段扩展传输距离，具体方案如下：

1. 中继器法（传输距离约 500 米）

利用中继器（Repeater）或交换机（Switch）对衰减的信号进行放大、重整，恢复信号完整性。该方案为当前主流，理论上最多可通过多级中继完成 500 米传输，但实际项目中建议控制在 300 米内，避免多级中继导致的延迟累积。其中，交换机本质是多端口中继器，可同时扩展距离与网络接入节点。

2. 电力传输法（传输距离 500—1000 米）

利用电力适配器（俗称“电力猫”），依托现有电力线路传输网络数据，无需额外布线。其传输距离取决于电力线路质量，通常可覆盖 500—1000 米范围，适用于无法布设网线的场景（如跨楼层、老旧建筑）。

3. 无线传输法（传输距离可达数公里）

通过无线网桥、无线 AP、微波传输设备或 4G/5G 模块，实现无线信号的远距离传输。其中，工业级无线网桥在无遮挡场景下传输距离可达数公里，适用于户外长距离（如园区、厂区）网络覆盖，无需物理线缆连接。

4. 光纤传输法（传输距离可达几十公里）

采用光纤作为传输介质，结合光电转换器（将电信号转为光信号，接收端再转回电信号），可构建几十公里级的长距离传输。光纤具有低衰减、抗电磁干扰的特性，是长距离、高带宽场景（如数据中心互联、跨城市传输）的最优选择。

5. 卫星传输法（全球覆盖）

依托卫星通信系统，经过卫星接收终端实现网络信号的全球传输，适用于无地面网络覆盖的极端场景（如偏远地区、海洋）。但该方案需专业资质，且成本较高，仅用于特殊行业需求（如海事、科考）。

注意事项

单纯使用更高质量的网线（如无氧铜材质）可能将传输距离延长至 150 米左右，但该做法不符合行业规范，可能导致：① 带宽升级后（如从百兆升至千兆）无法满足传输需求；② 长期使用中因环境因素（如温度、湿度）导致信号稳定性下降，增加后期维护成本，因此不推荐采用。

网线传输距离为什么是 100 米？依据在哪里？

原创弱电君弱电行业网 2025 年 09 月 23 日 08:40 湖北

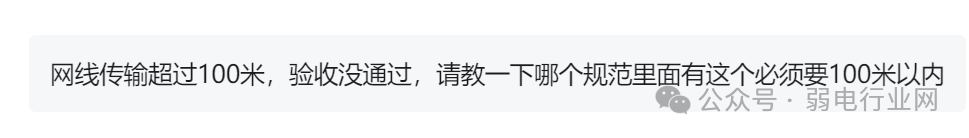

在弱电工程实践中，部分项目因网线传输距离超过 100 米导致验收未通过，此类障碍的原因在于未遵循综合布线规范。类似的验收细节问题（如管线敷设深度不达标）在工程中较为常见，需重点关注。下文将从规范依据与技能原理两方面，解析网线 100 米传输距离的限制原因。

一、网线传输距离的规范依据

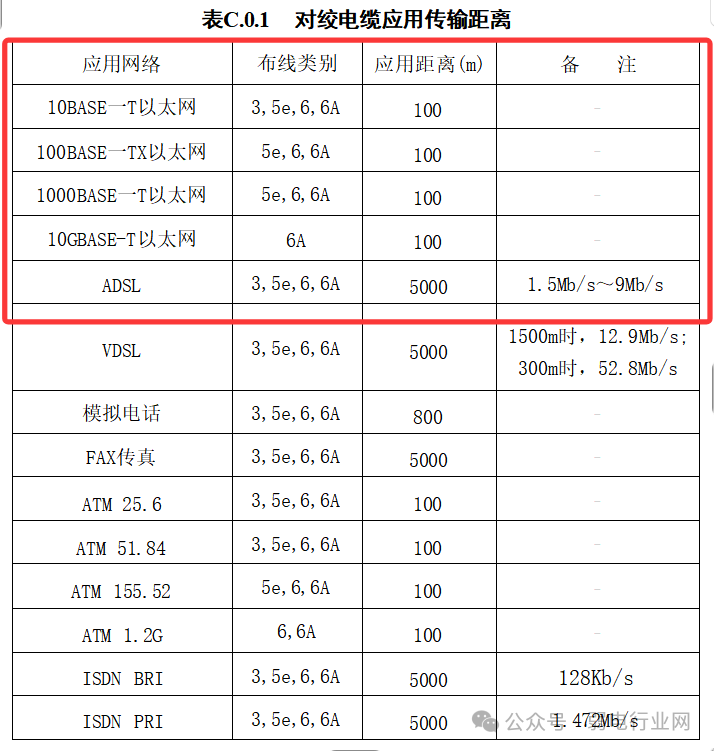

源自国家现行综合布线标准——就是网线 100 米传输距离的限制并非主观设定，而《综合布线系统工程设计规范 GB50311-2016》。该规范在附表 C.0.1“电缆在通信业务网中的应用等级与传输距离”中，明确界定了不同类别双绞线的最大传输距离，其中超五类、六类双绞线的信道传输距离均不得超过 100 米，永久链路传输距离不得超过 90 米（“永久链路”指从信息插座到配线架的固定布线部分，不含终端跳线）。

弱电工程设计、施工与验收的依据。就是该规范的制定基于大量实验资料与工程实践，旨在确保网络信号在传输过程中的衰减、串扰等指标满足通信要求，

二、100 米内传输稳定的技术原理

PoE 供电场景，网线均需控制在 100 米以内，原因在于“距离与信号质量、供电稳定性的负相关关系”，具体可从以下两方面分析：就是无论是数据传输还

1. 电阻对信号传输的影响

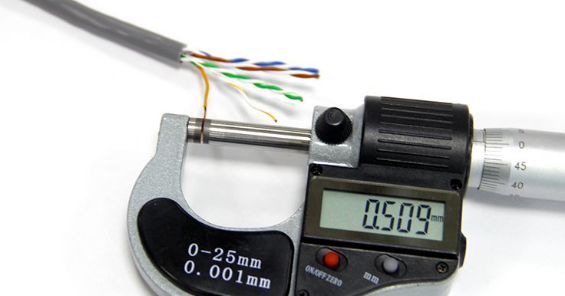

双绞线的线芯电阻随长度增加而线性增大：标准无氧铜网线（0.5mm 线径）的 100 米电阻约为 9.5Ω，当传输距离超过 100 米时，电阻会超过 12Ω（超五类线最大允许电阻），导致信号衰减量超出接收端的补偿能力。

信号衰减的直接后果包括：

数据传输：接收端无法准确识别弱信号，导致数据包校验失败、丢包率上升，表现为网络延迟、卡顿；
PoE 供电：电阻增大导致线路压降增加，根据欧姆定律（U=IR），当供电电流为 300mA 时，100 米网线的压降约为 2.85V（9.5Ω×0.3A），若距离超过 100 米，压降会超过 4V，导致受电设备（如无线 AP、摄像头）的输入电压低于最低工作阈值（通常为 44V），引发设备供电不稳定或停机。

2. 故障风险与维护成本的关联

网线传输距离超过 100 米时，除信号衰减与供电问题外，还会显著增加故障发生概率：

环境干扰敏感化：更长的线缆长度会累积更多外部电磁干扰（如工业设备、强电线路的干扰），导致信号信噪比（SNR）下降，误码率升高；
故障排查难度增加：超距布线形成的“隐性故障”（如间歇性丢包、带宽波动）难以定位，需逐段检测线缆，大幅提升后期维护成本。

在弱电工程实践中，多数因网线引发的故障（如网络不稳定、PoE 设备离线），根源均为“线缆质量不达标”或“传输距离超 100 米”。因此，严格遵循规范控制传输距离，是降低工程隐患、保障网络长期稳定的关键措施。

三、超 100 米场景的合规解决方案

若实际布线场景需突破 100 米限制（如园区跨楼宇、大型厂房），需采用合规技术手段扩展传输距离，避免违规超距布线，具体方案如下：

1. 交换机级联（推荐方案）

在距离超过 100 米的链路中，增设千兆交换机作为中继节点，将原链路拆分为两段≤100 米的子链路。例如：从机房到 A 点距离为 150 米，可在 70 米处增设交换机，机房至交换机（70 米）、交换机至 A 点（80 米）均满足 100 米限制。该方案成本低、兼容性强，且符合综合布线规范，是工程中最常用的超距解决方案。

2. 光纤传输（长距离首选）

对于超过 500 米的长距离场景（如跨园区、跨街道），采用光纤作为传输介质，配合光电转换器（将电信号转为光信号）实现信号传输。光纤具有低衰减（单模光纤每公里衰减≤0.3dB）、抗干扰能力强的特性，可支持数公里级传输，且能满足千兆及以上带宽需求，适用于对稳定性、带宽要求高的场景（如数据中心互联、高清监控传输）。

3. PoE 中继器（PoE 供电场景）

若超距链路需同时传输数据与 PoE 供电（如户外摄像头），可使用 PoE 中继器替代普通交换机。PoE 中继器不仅能放大网络信号，还能对 PoE 供电电压进行升压补偿（如将压降后的 42V 升至 48V），确保受电设备获得稳定电压，支持将 PoE 传输距离延长至 200 米（两段 100 米子链路），且无需额外布设电源线，简化布线流程。

需强调：上述方案均符合《综合布线系统工程设计规范 GB50311-2016》要求，可通过工程验收；而“使用劣质网线超距传输”“强行延长单段链路”等违规操作，虽可能短期建立通信，但会埋下长期故障隐患，且无法依据验收，应坚决避免。

网线水晶头接线全攻略，理论+工具+技巧都在这

原创拾光周末 2025 年 09 月 08 日 10:36 广西

水晶头（RJ45 连接器）作为网络链路的终端接口，虽体积微小，却对网络质量起决定性作用。其本质是标准化电信网络接口器件，因透明外壳外观得名，通过精密结构（塑料外壳、金属触点、防滑锁扣）将双绞线与网络设备（交换机、路由器等）可靠连接，是数据传输的物理桥梁。

从百兆到万兆以太网，不同类别水晶头（如 Cat5e 至 Cat8）对应不同网络速度与带宽需求，其性能直接影响信号完整性、抗干扰能力及传输距离。水晶头制作需遵循标准线序与工艺：国际通用 T568A 与 T568B 线序规范导线排列，直通线与交叉线的差异对应不同设备连接逻辑；随着技术演进，水晶头已发展出屏蔽（STP）与非屏蔽（UTP）类型、穿孔式与免压式结构，以适配高速网络、工业干扰环境等艰难场景。

01 RJ45 技术标准

RJ45 是布线系统中信息插座（通信引出端）连接器的一种，全称为 Registered Jack 45，是标准化网络接口，其中“RJ”代表注册插座（Registered Jack），“45”代表该连接器含 8 个凹槽与 8 个触点，通常与双绞线配合使用，用于连接计算机、路由器、交换机等网络设备。

RJ45 连接器由插头（水晶头）与插座（模块）组成，插头的 8 个凹槽与触点是达成信号传输的结构。在美国 FCC（联邦通信委员会）标准中，RJ 系列是公用电信网络接口的规范标识，计算机网络中常用的 RJ45 插头，更准确的名称为“8P8C 插头”，其中“8P”指 8 个位置（Position），“8C”指 8 个触点（Contact），二者共同确保 8 根线芯的稳定接触。

02 双绞线分类与特性

双绞线（俗称网线）是网络传输的介质，根据性能与标准分为多个类别，包括五类（CAT5）、超五类（CAT5e）、六类（CAT6）、超六类（CAT6a）、七类（CAT7）及八类（CAT8），不同类别对应不同传输速率、带宽与最大传输距离，适配不同网络需求。

（双绞线的种类及对比）

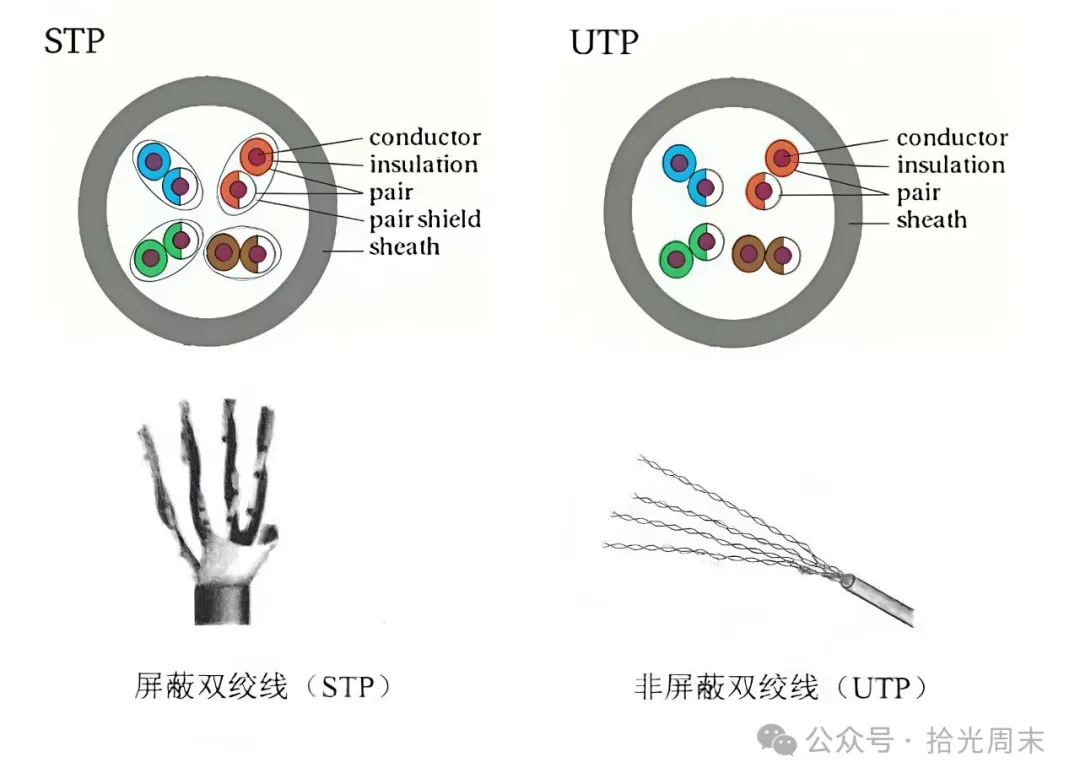

双绞线主要用于语音传输与数据传输，根据是否含屏蔽层，可分为无屏蔽双绞线（UTP）与屏蔽双绞线（STP），二者结构与应用场景差异显著：

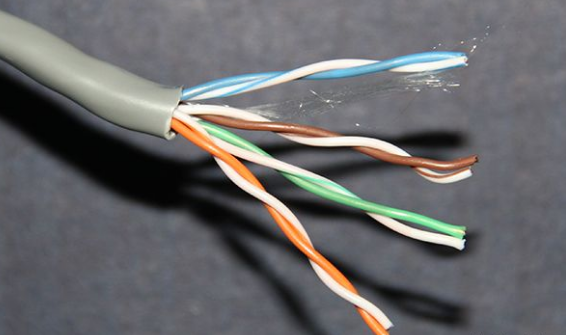

1. 非屏蔽双绞线（UTP）

结构：由多对绝缘铜线绞合而成，外层无金属屏蔽层，仅依靠线对绞合减少串扰。
抗干扰性：相较于 STP，抗电磁干扰（EMI）与射频干扰（RFI）能力较弱，易受外部环境干扰。
成本：因无需屏蔽层，生产成本较低，价格低于 STP。
应用场景：广泛用于家庭、办公网络等干扰较小的环境，安装简便且成本效益高，是当前主流选择。

2. 屏蔽双绞线（STP）

结构：除内部多对绝缘铜线绞合外，外层包裹金属屏蔽层（通常为铝箔或金属编织网），部分高端产品含双层屏蔽结构。
抗干扰性：屏蔽层可有效阻隔外部电磁干扰与射频干扰，减少串扰，提供更稳定的信号传输环境。
成本：因增加屏蔽层及接地设计，生产成本较高，价格高于 UTP。
应用场景：适用于工业车间、数据中心等电磁干扰强、对信号稳定性要求高的环境，需配合屏蔽水晶头与接地模块采用，确保屏蔽效果。

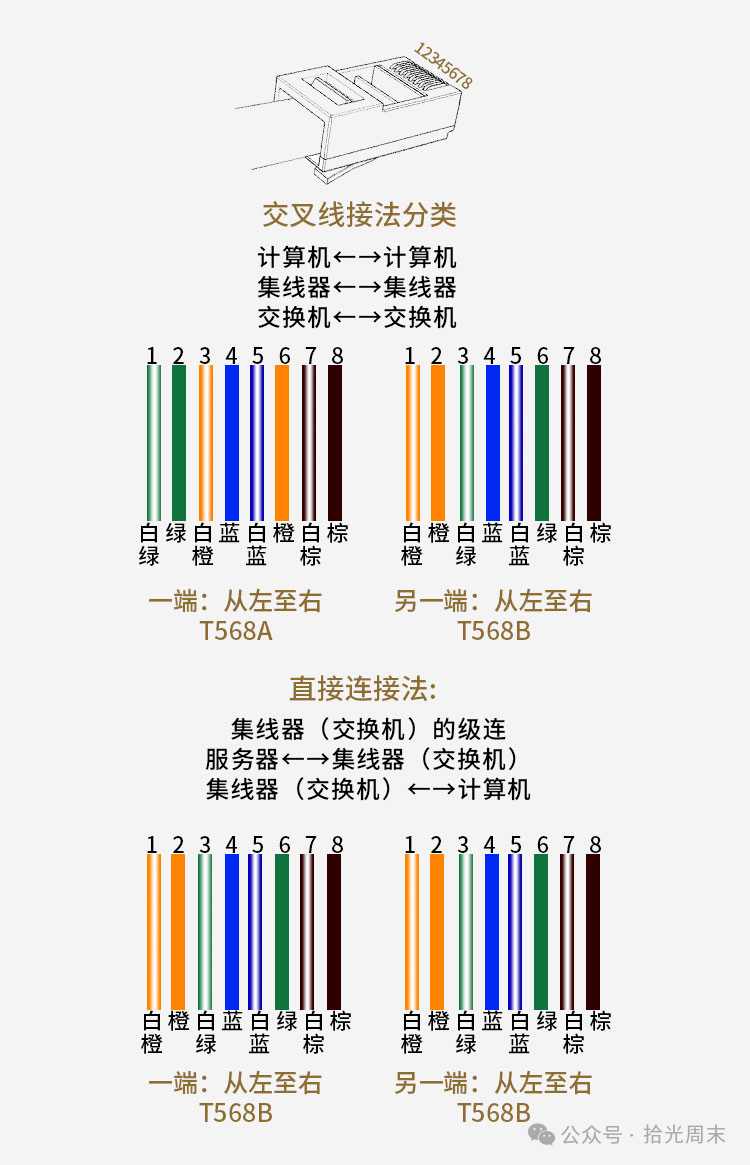

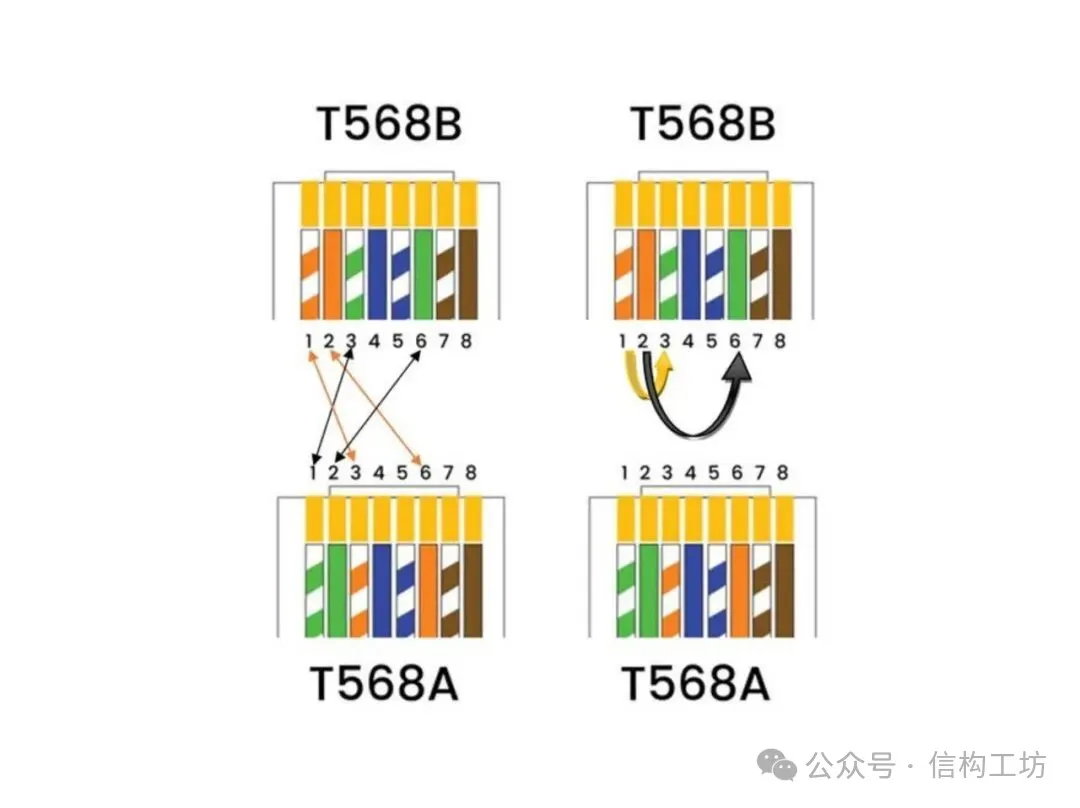

03 T568A 与 T568B 线序标准

信息模块或 RJ45 插头与双绞线的端接需遵循 T568A 或 T568B 两种国际标准，二者无本质功能差异，仅导线颜色排列顺序不同，确保双绞线中的 4 对差分信号线（白橙-橙、白绿-绿、白蓝-蓝、白棕-棕）正确对应水晶头的 8 个触点。

在这里插入图片描述

（序列标准）

1. 线序定义

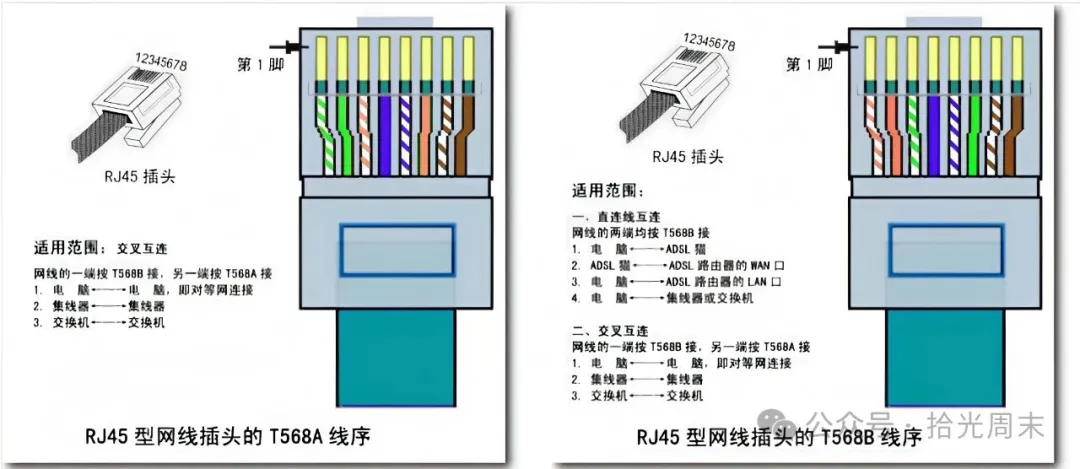

T568A 标准：从水晶头正面（含金属触点一面）朝自己、触点朝上、线缆端朝下，从左至右（1-8 号触点）的线序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
T568B 标准：同视角下，线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

两种标准的差异在于 1-2 号与 3-6 号触点的线对互换：T568A 中 1-2 号为白绿-绿、3-6 号为白橙-橙；T568B 中 1-2 号为白橙-橙、3-6 号为白绿-绿，其余线序一致。

2. 记忆口诀

T568A：绿蓝橙棕，浅色在前，三五互换（“浅色”指带白色条纹的线，“三五互换”指 3 号与 5 号线位置互换）；或简化为“白绿绿、白橙蓝、白蓝橙、白棕棕”。
T568B：橙蓝绿棕，浅色在前，三五互换；或简化为“白橙橙、白绿蓝、白蓝绿、白棕棕”。

3. 应用场景

为确保兼容性，制作直通线（用于异种设备连接，如计算机-交换机、路由器-交换机）时，通常采用 T568B 标准，该标准是国内主流选择；制作交叉线（用于同种设备连接，如计算机-计算机、交换机-交换机）时，需一端采用 T568A、另一端采用 T568B；全反线（用于超级终端与网络设备控制台连接）则需特殊线序，当前已较少使用。

04 水晶头（RJ45 接口）的正确接法

水晶头的正确制作是保障网络稳定传输的关键，需遵循“标准线序+规范工艺”，确保两端水晶头采用同一标准（均为 T568A 或均为 T568B），避免线序错乱导致的通信故障。在国内日常场景（如家庭、办公网络）中，T568B 标准是直通线的唯一主流选择，以下为具体制作流程：

一、准备工作：工具与材料

网线：根据网络需求选择超五类（CAT5e）或六类（CAT6）双绞线，百兆网络选用超五类即可满足需求，千兆及以上网络建议选用六类。
水晶头（RJ45 接头）：选择触点镀金（镀金层厚度≥5μm）、塑料外壳透明度高的产品，避免劣质水晶头因触点氧化、外壳易裂导致的接触不良。
网线钳：选用三合一功能（剥线、剪线、压线）的专业工具，确保剥线时不损伤线芯、压线时触点能可靠刺破线芯绝缘层。
网络测试仪否存在短路、断路、线序错误等问题，尤其适合新手管理。就是：建议配备，用于检测制作完成的网线

二、制作流程：五步规范操作

第一步：剥线

使用网线钳的专用剥线刀口（通常标有“UTP”标识），将网线外皮剥开约 2 厘米。操作时需控制力度，轻轻夹住网线旋转一圈即可切断外皮，避免用力过大导致内部线芯绝缘层受损；剥开后，需去除内部的撕拉绳（若有），露出 4 对相互绞合的线芯。

第二步：理线

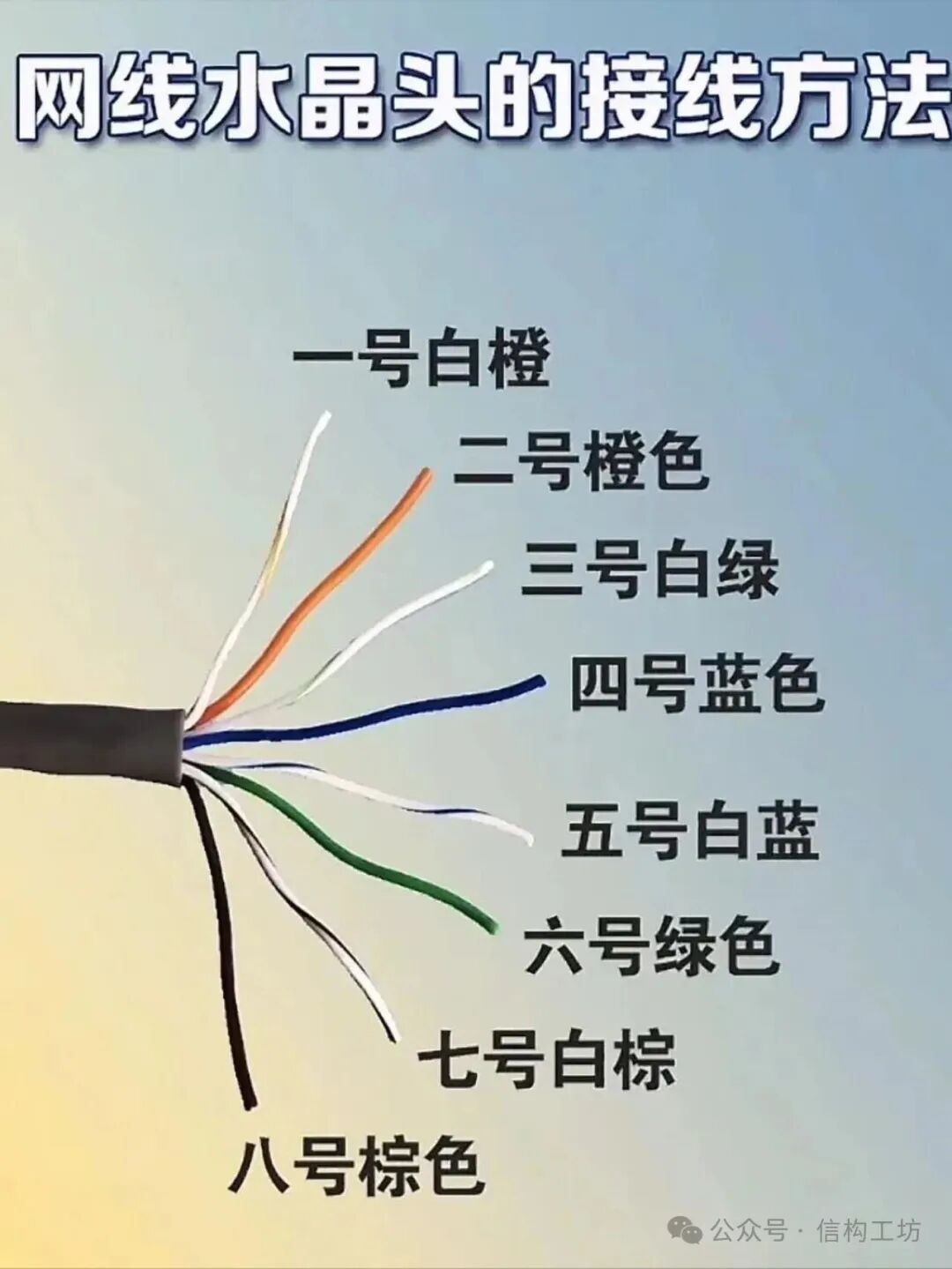

将 4 对线芯逐一解开、捋直，避免线芯缠绕；按照 T568B 标准的线序（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）排列整齐，确保线序无错乱。理线过程中需注意：线芯需保持平直，避免弯曲过度影响信号传输；4 对线的绞合部分需保留适当长度（建议≥1.5 厘米），减少串扰。

第三步：剪齐

将排列整齐的 8 根线芯捏紧，使用网线钳的剪线刀口，将线芯末端一次性剪切整齐，保留线芯长度约 1.5 厘米（以刚好能插入水晶头底部为宜）。需确保 8 根线芯的末端在同一平面，避免因长度不一导致部分线芯无法接触水晶头触点。

第四步：穿入

拿起水晶头，将有金属弹片的一面朝下、触点朝上，将排列整齐的线芯平稳且用力地插入水晶头中，直至线芯顶到水晶头的最前端（透过透明外壳可观察到线芯末端与水晶头前端平齐）。插入过程中需注意：线序不得偏移；网线外皮需部分进入水晶头的外壳内（约 0.5 厘米），确保后续压线时外皮能被固定，增强抗拉性。

第五步：压制

确认线序与插入深度无误后，将水晶头放入网线钳的 8P 压接口中，双手用力握紧网线钳手柄，直至听到“咔哒”声，表明水晶头的 8 个金属触点已完全刺破线芯绝缘层，与铜线可靠接触。压制完成后，需检查水晶头外壳是否完好、触点是否变形，避免因压制不到位导致接触不良。

第六步：测试（验证环节）

将制作完成的网线两端分别插入网络测试仪的主机与副机接口，打开测试仪电源。若测试仪上的 8 个指示灯（对应 1-8 号触点）依次、同步闪烁绿光，说明网线制作合格，无短路、断路、线序错误疑问；若指示灯闪烁异常（如跳序、不亮），需重新检查线序与压制工艺，排查故障后重新制作。

网线制作与方法

逸远舟信构工坊 2025 年 09 月 03 日 15:04 广东

1 网线制作工具与材料

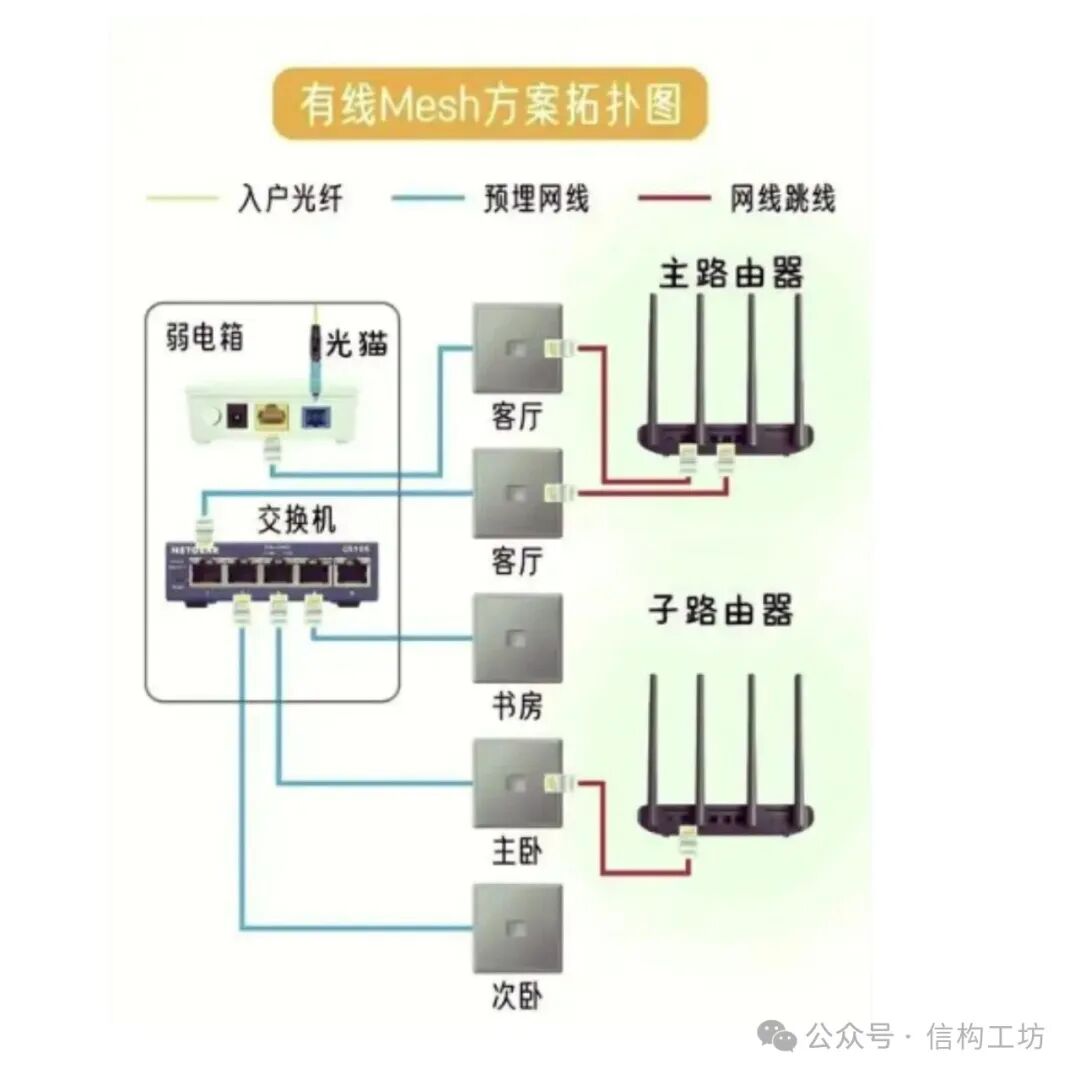

01 双绞线（超五类/六类）

超五类（CAT5e）双绞线采用 24AWG 无氧铜线芯，传输带宽为 100MHz，可协助百兆及千兆网络；六类（CAT6）双绞线线径更粗（23AWG），传输带宽提升至 250MHz，串扰抑制能力更优，适用于千兆及以上速率的网络环境。

从屏蔽类型划分，双绞线可分为非屏蔽双绞线（UTP）与屏蔽双绞线（STP/FTP）：

非屏蔽双绞线（UTP）：成本较低，柔韧性好，无需额外接地，适合家庭、办公等干扰较小的布线场景；
屏蔽双绞线（STP/FTP）：外层包裹金属箔或金属编织网，可有效抵御电磁干扰（EMI）与射频干扰（RFI），但需配合屏蔽水晶头与接地模块使用，多用于工业车间、数据中心等干扰较强的环境。

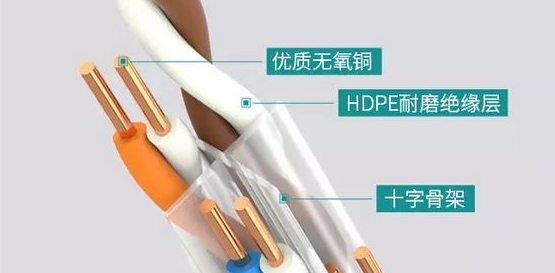

优质双绞线通常内置十字骨架（六类线标配）或尼龙抗拉丝：十字骨架可固定 4 对线芯位置，减少信号串扰；尼龙抗拉丝能增强线缆抗拉性能，避免布线时线芯断裂。实际布线时，建议预留 10%的长度余量，以应对线缆弯折、终端调整等需求。

02 RJ45 水晶头

（1）镀金触点工艺

标准 RJ45 水晶头的金属触点镀金厚度需满足 3-50μm，镀金层可降低接触电阻、提升抗氧化能力。劣质水晶头常采用薄镀金层（<3μm），采用中易因镀层磨损导致触点氧化，引发接触不良。建议选择镀金层≥50μm 的水晶头，其接触电阻≤20mΩ，插拔寿命可达 2000 次以上，适配长期稳定使用需求。

（2）分线槽设计

高端水晶头内置线芯分线槽（尤其六类水晶头），可固定 8 根线芯的排列顺序，避免压接时线芯偏移导致的线序错误。六类线线径较粗（约 0.57mm），需匹配带分线槽的专用水晶头，若使用普通超五类水晶头，可能因线芯拥挤导致压接不牢，影响信号传输。

（3）防护结构差异

普通水晶头采用单层 PC 塑料外壳，耐温范围为-20℃_{60℃，适用于常规环境；工业级水晶头采用双层结构（内金属屏蔽壳+外层耐高温绝缘体），耐温范围扩展至-40℃}75℃，且能承受 5kg 的轴向拉力，适合户外、工业等恶劣环境。

（4）兼容性注意事项

超五类水晶头的线芯孔径约 1.02mm，六类水晶头孔径需达到 1.08mm，以适配六类线的粗线径。若将六类线强行插入超五类水晶头，可能导致线芯绝缘层破损、触点接触不良，因此需根据线缆类别选择对应水晶头，避免混用。

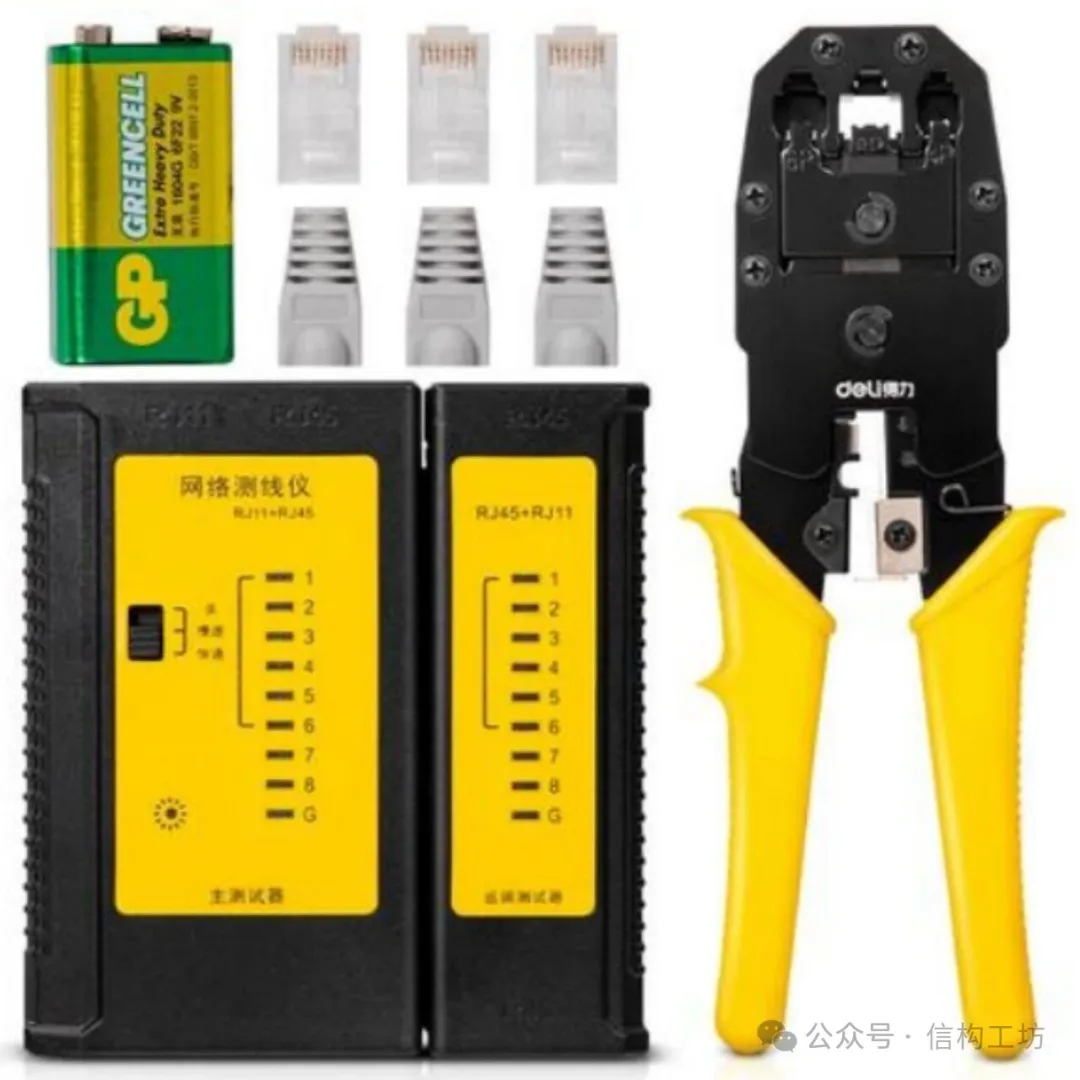

03 网线钳与测试仪

（1）网线钳

水晶头制作的工具，需具备剥线、剪线、压线三项功能：就是网线钳

剥线刀口：需匹配双绞线外径（超五类/六类线外径约 5-6mm），刀口过深易切断线芯，过浅则无法划开外皮；
剪线刀口：需锋利且平齐，确保剪切后的线芯末端在同一平面，避免因线芯长度不一导致压接不良；
压接模块：需对应水晶头类型（8P8C），压接时能将金属触点完全压入线芯，确保接触可靠。

建议选用三合一专业网线钳，其压接力度均匀，可减少因手工用力不均导致的水晶头损坏，适配超五类、六类水晶头的压接需求。

（2）网络测试仪

网络测试仪是验证网线制作质量的关键设备，可检测物理层的短路、断路、交叉、反接等故障，部分高端测试仪还能检测衰减、串扰等性能指标。使用时，将网线两端分别插入测试仪的“主机”与“副机”接口，开机后若指示灯按 1-8 顺序同步闪烁，说明网线制作合格；若指示灯闪烁异常（如跳序、不亮），需重新检查线序与压接工艺。

2 网线的标准制作

网线制作需遵循“剥线-理线-剪线-插线-压接-测试”的规范流程，确保线序正确、压接可靠，具体步骤如下：

剥线：使用网线钳的剥线刀口，在距离网线末端 2-3cm 处划开外皮，避免损伤内部线芯绝缘层；剥线后去除撕拉绳，整理 4 对绞合线芯。
理线：将 4 对线芯逐一解开并捋直，按照 T568B 标准排列（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕），确保线序无错乱。
剪线：将排列整齐的线芯捏紧，用剪线刀口剪切线芯末端，保留长度约 1.5cm，确保 8 根线芯末端平齐。
插线：拿起水晶头（金属弹片朝下、触点朝上），将线芯平稳插入水晶头，直至线芯顶到水晶头前端（透过外壳可见线芯末端），且网线外皮部分进入水晶头外壳（约 0.5cm），增强抗拉性。
压接：将水晶头放入网线钳的压接模块，双手用力握紧钳柄，直至听到“咔哒”声，确认金属触点完全刺破线芯绝缘层。
测试：将网线两端插入网络测试仪，开机后观察指示灯，若 1-8 号灯依次同步闪烁，说明制作合格；若存在故障，需重新检查线序与压接。
