22.直方图

22.1直方图的计算,绘制与分析

使用 OpenCV 或 Numpy 函数计算直方图

使用 Opencv 或者 Matplotlib 函数绘制直方图

将要学习的函数有：cv2.calcHist(),np.histogram()

什么是直方图呢？通过直方图你可以对整幅图像的灰度分布有一个整体的了解。直方图的 x 轴是灰度值（0 到 255）,y 轴是图片中具有同一个灰度值的点的数目。

直方图其实就是对图像的另一种解释。一下图为例,通过直方图我们可以对图像的对比度,亮度,灰度分布等有一个直观的认识。几乎所有的图像处理软件都提供了直方图分析功能。下图来自Cambridge in Color website,强烈推荐你到这个网站了解更多知识。

让我们来一起看看这幅图片和它的直方图吧。（要记住,直方图是根据灰度图像绘制的,而不是彩色图像）。直方图的左边区域像是了暗一点的像素数量, 右侧显示了亮一点的像素的数量。从这幅图上你可以看到灰暗的区域比两的区域要大,而处于中间部分的像素点很少。

(1).统计直方图

现在我们知道什么是直方图了, 那怎样获得一副图像的直方图呢？ OpenCV和Numpy 都有内置函数做这件事。在使用这些函数之前我们有必要想了解一下直方图相关的术语。

BINS：上面的直方图显示了每个灰度值对应的像素数。如果像素值为 0 到 255,你就需要 256 个数来显示上面的直方图。但是,如果你不需要知道每一个像素值的像素点数目的,而只希望知道两个像素值之间的像素点数目怎么办呢？举例来说,我们想知道像素值在 0 到 15 之间的像素点的数目,接着是 16 到 31,....,240 到 255。我们只需要 16 个值来绘制直方图。OpenCV Tutorials on histograms中例子所演示的内容。

那到底怎么做呢？你只需要把原来的 256 个值等分成 16 小组,取每组的总和。而这里的每一个小组就被成为 BIN。第一个例子中有 256 个 BIN,第二个例子中有 16个 BIN。在 OpenCV 的文档中用 histSize 表示 BINS。

DIMS：表示我们收集数据的参数数目。在本例中,我们对收集到的数据只考虑一件事：灰度值。所以这里就是 1。

RANGE：就是要统计的灰度值范围,一般来说为 [0,256],也就是说所有的灰度值

使用 OpenCV 统计直方图函数 cv2.calcHist 可以帮助我们统计一幅图像的直方图。我们一起来熟悉一下这个函数和它的参数：

cv2.calcHist(images, channels, mask, histSize, ranges[, hist[, accumulate]])

1. images: 原图像（图像格式为 uint8 或 ﬂoat32）。当传入函数时应该用中括号 [] 括起来,例如：[img]。

2. channels: 同样需要用中括号括起来,它会告诉函数我们要统计那幅图像的直方图。如果输入图像是灰度图,它的值就是 [0]；如果是彩色图像的话,传入的参数可以是 [0],[1],[2] 它们分别对应着通道 B,G,R。

3. mask: 掩模图像。要统计整幅图像的直方图就把它设为 None。但是如果你想统计图像某一部分的直方图的话,你就需要制作一个掩模图像,并使用它。（后边有例子）

4. histSize:BIN 的数目。也应该用中括号括起来,例如：[256]。

5. ranges: 像素值范围,通常为 [0,256]

让我们从一副简单图像开始吧。以灰度格式加载一幅图像并统计图像的直方图。

import cv2

import numpy as np

import matplotlib.pyplot as plt

# 1. 读取图像（灰度模式）

img = cv2.imread('home.jpg', 0) # 参数0表示以灰度模式读取

# 检查图像是否成功加载

if img is None:

    raise FileNotFoundError("无法加载图像，请检查路径")

# 2. 计算直方图

hist = cv2.calcHist(

    [img],       # 输入图像（必须用列表包裹）

    [0],         # 通道索引（灰度图是0）

    None,        # 掩膜（None表示整个图像）

    [256],       # 直方图大小（bin的数量）

    [0, 256]     # 像素值范围

)

# 3. 可视化直方图

plt.figure(figsize=(10, 5))

plt.title("Grayscale Histogram")

plt.xlabel("Pixel Value")

plt.ylabel("Frequency")

plt.xlim([0, 256]) # X轴范围

plt.plot(hist, color='black')

plt.grid(True, linestyle='--', alpha=0.7)

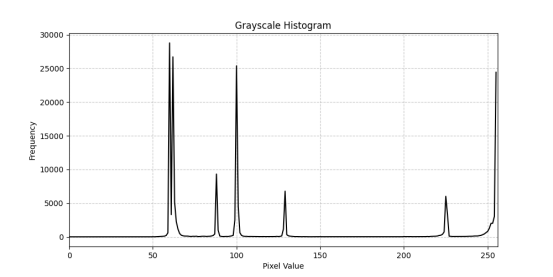

plt.show()

# 4. 可选：显示原图

cv2.imshow("Original Image", img)

cv2.waitKey(0)

cv2.destroyAllWindows()

hist 是一个 256x1 的数组,每一个值代表了与次灰度值对应的像素点数目。

使用 Numpy 统计直方图 Numpy 中的函数 np.histogram() 也可以帮我们统计直方图。你也可以尝试一下下面的代码：

import cv2

import numpy as np

import matplotlib.pyplot as plt

# 1. 读取图像（灰度模式）

img = cv2.imread('11111.png', 0) # 参数0表示以灰度模式读取

# 检查图像是否成功加载

if img is None:

    raise FileNotFoundError("无法加载图像，请检查路径")

# 2. 使用numpy计算直方图（不需要中括号）

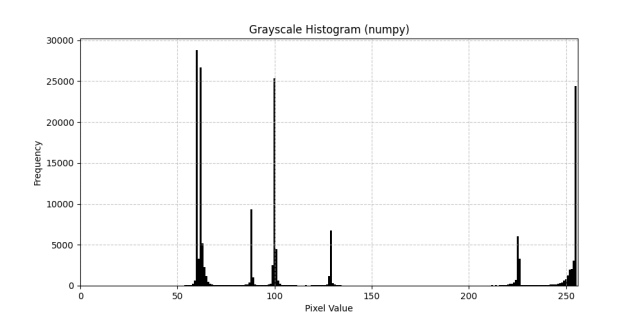

hist, bins = np.histogram(img.ravel(), # 将图像展平为一维数组

                         bins=256,      # 直方图的bin数量

                         range=[0, 256]) # 像素值范围

# 3. 可视化直方图

plt.figure(figsize=(10, 5))

plt.title("Grayscale Histogram (numpy)")

plt.xlabel("Pixel Value")

plt.ylabel("Frequency")

plt.xlim([0, 256]) # X轴范围

# 注意：bins比hist多一个元素，需要调整显示

plt.bar(bins[:-1],        # X轴坐标（bin的左边界）取bins数组除最后一个元素外的所有值（因为bins比hist多一个元素）

        hist,             # Y轴高度（频数）每个bin对应的像素频数

        width=1,          # 柱子的宽度设置每个柱子的宽度为1（保证柱子之间无间隙）

        color='black',    # 柱子填充颜色黑色

        edgecolor='none') # 柱子边框颜色（无边框）

plt.grid(True,           # 启用网格线

         linestyle='--', # 虚线样式

         alpha=0.7)      # 透明度（0.7表示70%不透明）

plt.show()

# 4. 可选：显示原图

cv2.imshow("Original Image", img)

cv2.waitKey(0)

cv2.destroyAllWindows()

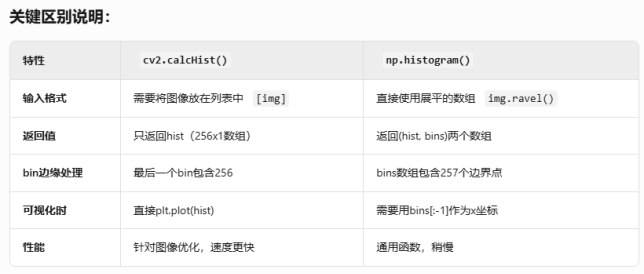

hist 与上面计算的一样。但是这里的 bins 是 257,因为 Numpy 计算 bins 的方式为：0-0.99,1-1.99,2-2.99 等。所以最后一个范围是 255-255.99。为了表示它,所以在 bins 的结尾加上了 256。但是我们不需要 256,到 255 就够了。

其他：Numpy 还有一个函数 np.bincount(), 它的运行速度是 np.histgram 的十倍。所以对于一维直方图, 我们最好使用这个函数。使用 np.bincount 时别忘了设置 minlength=256。例如, hist=np.bincount(img.ravel(),minlength=256)

注意：OpenCV的函数要比 np.histgram()快40倍.所以坚持使用OpenCV 函数.

(2).绘制直方图

有两种方法来绘制直方图：

1.Short Way（简单方法）：使用 Matplotlib 中的绘图函数。

2.Long Way（复杂方法）：使用 OpenCV 绘图函数

使用 Matplotlib 中有直方图绘制函数：matplotlib.pyplot.hist()

它可以直接统计并绘制直方图。你应该使用函数 calcHist() 或 np.histogram()

统计直方图。

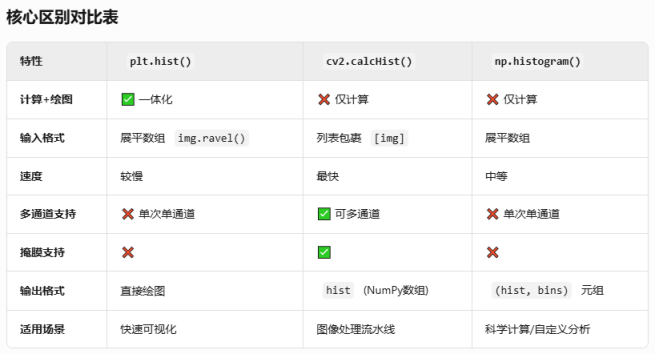

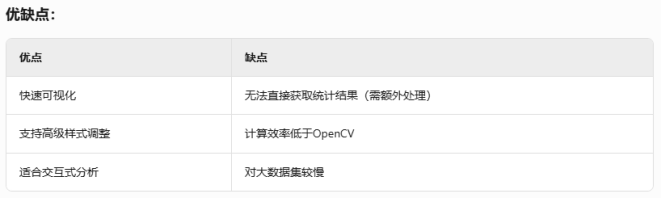

以下是关于 matplotlib.pyplot.hist()、cv2.calcHist() 和 np.histogram() 三个函数的详细对比分析，包括它们的区别、优缺点和适用场景：

1. matplotlib.pyplot.hist()

特点：

一体化操作：直接统计并绘制直方图（计算+可视化一步完成）

接口简单：无需手动处理 bins 和 hist 的对应关系

可视化集成：自动添加坐标轴、标题等图形元素

import cv2

from matplotlib import pyplot as plt

img = cv2.imread('drawing.png',0)

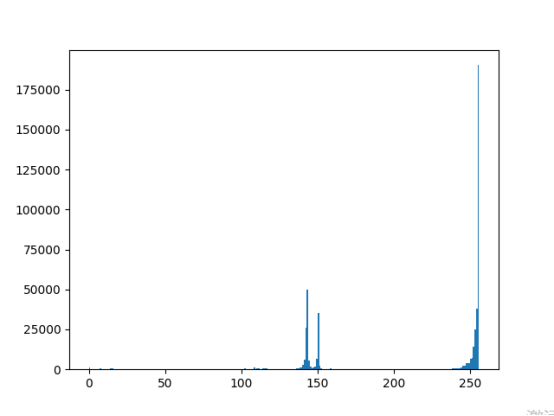

plt.hist(img.ravel(),256,[0,256])

plt.show()

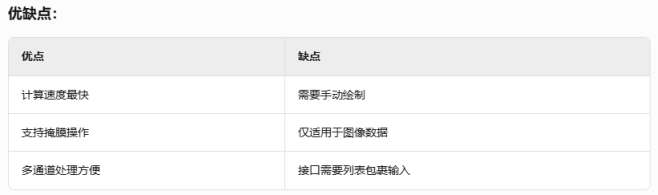

2. cv2.calcHist()

特点：

OpenCV专属：针对图像数据高度优化

多通道支持：可同时计算多通道直方图

灵活掩膜：支持指定ROI区域计算

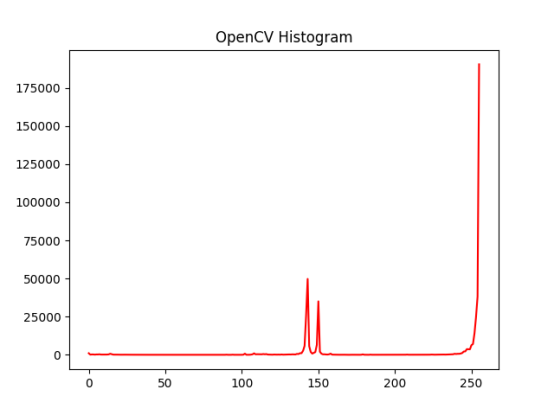

import cv2

img = cv2.imread('image.jpg', 0)

hist = cv2.calcHist([img], [0], None, [256], [0, 256])

# 需要手动绘制

plt.plot(hist, color='red')

plt.title('OpenCV Histogram')

plt.show()

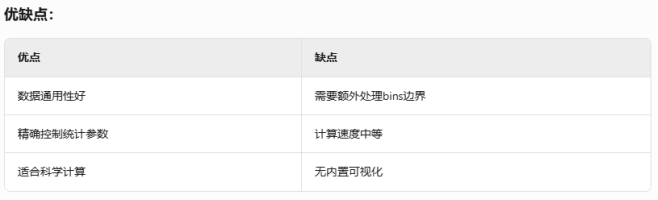

3. np.histogram()

特点：

纯计算函数：只返回统计结果，不包含绘图

通用性强：适用于任何数值数据（不限于图像）

精确控制：可自定义 bins 和 range

import numpy as np

import matplotlib.pyplot as plt

img = cv2.imread('image.jpg', 0)

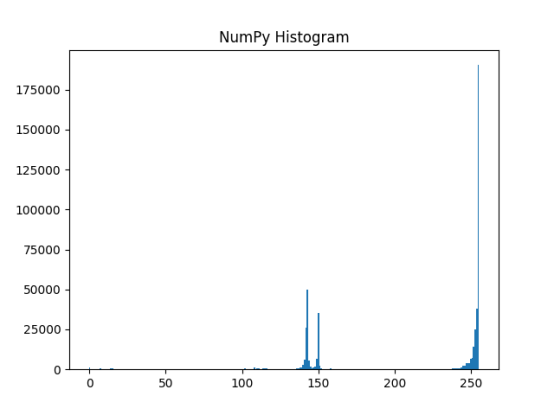

hist, bins = np.histogram(img.ravel(), bins=256, range=[0, 256])

# 手动绘制（需处理bins边界）

plt.bar(bins[:-1], hist, width=1)

plt.title('NumPy Histogram')

plt.show()

如何选择？

1、需要快速可视化 → plt.hist()

plt.hist(img.ravel(), bins=256, range=[0,256], alpha=0.7)

2、OpenCV图像处理流程 → cv2.calcHist()

hist = cv2.calcHist([img], [0], mask, [256], [0,256])

3、精确控制或非图像数据 → np.histogram()

hist, bins = np.histogram(data, bins=50, range=[min_val, max_val])

4、多通道图像分析 → cv2.calcHist() + 循环

colors = ('b','g','r')

for i, col in enumerate(colors):

hist = cv2.calcHist([img], [i], None, [256], [0,256])

plt.plot(hist, color=col)

性能实测对比

import time

import matplotlib.pyplot as plt

import cv2

import numpy as np

img = cv2.imread('drawing.png', 0)

# 测试plt.hist

t1 = time.time()

plt.hist(img.ravel(), bins=256)

print(f"plt.hist: {time.time()-t1:.4f}s")

# 测试cv2.calcHist

t2 = time.time()

hist = cv2.calcHist([img], [0], None, [256], [0,256])

print(f"cv2.calcHist: {time.time()-t2:.4f}s")

# 测试np.histogram

t3 = time.time()

hist, bins = np.histogram(img.ravel(), bins=256)

print(f"np.histogram: {time.time()-t3:.4f}s")

典型输出（4000x3000像素图像）：

plt.hist: 3.7026s

cv2.calcHist: 0.0060s

np.histogram: 0.0209s

或者你可以只使用 matplotlib 的绘图功能,这在同时绘制多通道（BGR）的直方图,很有用。但是要告诉绘图函数你的直方图数据在哪里。运行一下下面的代码：

import cv2

from matplotlib import pyplot as plt

img = cv2.imread('drawing.png') #读取BGR格式的彩色图像（默认加载为3通道numpy数组）

if img is None:

    raise FileNotFoundError("无法加载图像，请检查路径")

#元组存储三个颜色符号，对应Matplotlib的绘图颜色：

#'b': 蓝色（Blue，OpenCV的通道0）

#'g': 绿色（Green，通道1）

#'r': 红色（Red，通道2）

color = ('b', 'g', 'r')

#同时获取索引i（0,1,2）和颜色符号col（'b','g','r'）

for i, col in enumerate(color):

    #[img]: 输入图像（必须放在列表中）[i]: 通道索引（0=Blue, 1=Green, 2=Red）

    #None: 不使用掩膜（计算全图）[256]: 直方图bin数量（256级）[0,256]: 像素值范围（0~255）

    histr = cv2.calcHist([img], [i], None, [256], [0,256])

    #histr: 当前通道的直方图数据（256维向量）color=col: 使用对应通道的颜色（蓝/绿/红）

    plt.plot(histr, color=col, label=f'{col.upper()} Channel') # 添加标签

plt.title('RGB Channel Histogram')

plt.xlabel('Pixel Value')

plt.ylabel('Frequency')

plt.xlim([0, 256]) #限制X轴显示范围为0~256（覆盖所有像素值）

plt.legend() # 显示图例

plt.grid(True, linestyle='--', alpha=0.5) # 添加网格线

plt.show()

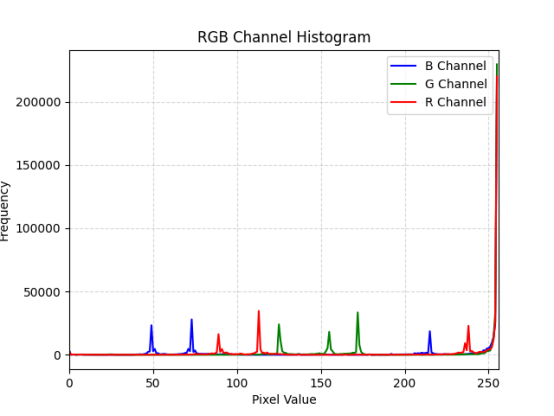

输出效果

将显示一个包含三条曲线的直方图：

蓝色曲线: 蓝色通道的像素值分布

绿色曲线: 绿色通道的分布

红色曲线: 红色通道的分布

（X轴为像素值0~255，Y轴为对应像素值的出现频率）

关键点总结

enumerate(): 同时获取索引和值，避免手动计数

calcHist()的列表输入: 必须用[img]和[i]传递参数

通道顺序: OpenCV默认BGR，Matplotlib默认RGB，注意颜色对应关系

使用 OpenCV 自带函数绘制直方图比较麻烦,这里不作介绍,有兴趣可以自己研究。可以参考 OpenCV-Python2 的官方示例。

(3).使用掩模

要统计图像某个局部区域的直方图只需构建一副掩模图像。将要统计的部分设置成白色,其余部分为黑色,就构成一副掩模图像。然后把这个掩模图像传给函数就可以了。

import matplotlib.pyplot as plt

import cv2

import numpy as np

img = cv2.imread('drawing.png',0)

# create a mask

#创建与图像尺寸相同的全黑掩膜（所有像素值为0）img.shape[:2]获取图像的高度和宽度（忽略通道数）

mask = np.zeros(img.shape[:2], np.uint8)

#将掩膜中y=100:300，x=100:400的矩形区域设为白色（255）,该区域表示后续要分析的ROI

mask[100:300, 100:400] = 255

#对图像进行按位与操作，保留掩膜白色区域对应的原图像素

#参数说明：前两个img：输入图像（灰度图）,mask=mask：指定掩膜区域

#效果：非ROI区域变为黑色（0），ROI区域保留原灰度值

masked_img = cv2.bitwise_and(img,img,mask = mask)

# Calculate histogram with mask and without mask

# Check third argument for mask

#计算全局和局部直方图

hist_full = cv2.calcHist([img],[0],None,[256],[0,256])

hist_mask = cv2.calcHist([img],[0],mask,[256],[0,256])

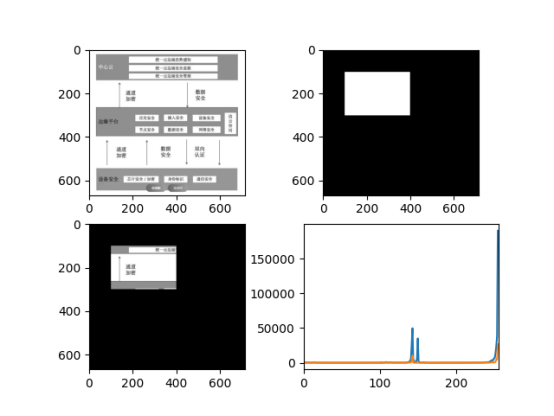

plt.subplot(221), plt.imshow(img, 'gray')

plt.subplot(222), plt.imshow(mask,'gray')

plt.subplot(223), plt.imshow(masked_img, 'gray')

#默认先画的hist_full为蓝色，后画的hist_mask为橙色

plt.subplot(224), plt.plot(hist_full), plt.plot(hist_mask)

plt.xlim([0,256])

plt.show()
