数据链路层

用于两个设备(同一种数据链路节点)之间进行传递.

🏳️‍🌈一、认识以太网

  • “以太网” 不是一种具体的网络, 而是一种技术标准; 既包含了数据链路层的内容, 也包含了一些物理层的内容. 例如: 规定了网络拓扑结构, 访问控制方式, 传输速率等;
  • 例如以太网中的网线必须使用双绞线; 传输速率有 10M, 100M, 1000M 等;
  • 以太网是当前应用最广泛的局域网技术; 和以太网并列的还有令牌环网, 无线LAN 等;

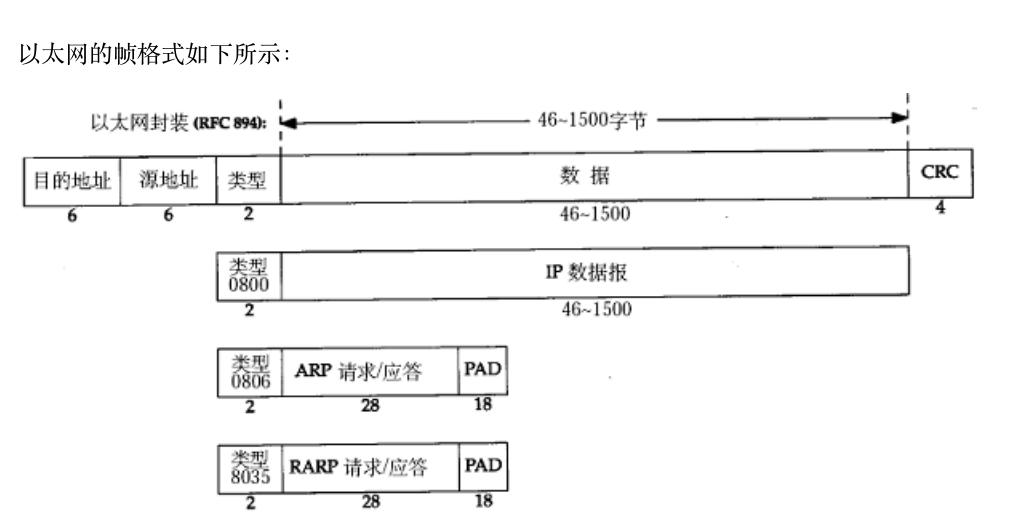

1.1 以太网帧格式

以太网的帧格式如下所示：
在这里插入图片描述

  • 源地址和目的地址是指网卡的硬件地址(也叫 MAC 地址), 长度是 48 位,是在网卡出厂时固化的;
  • 帧协议类型字段有三种值,分别对应 IP、ARP、RARP;
  • 帧末尾是 CRC 校验码。

1.2 认识 MAC 地址

  • MAC 地址用来识别数据链路层中相连的节点;
  • 长度为 48 位, 长 6 个字节. 一般用 16 进制数字加上冒号的形式来表示(例如:08:00:27:03:fb:19)
  • 在网卡出厂时就确定了, 不能修改. mac 地址通常是唯一的
  • 虚拟机中的 mac 地址不是真实的 mac 地址, 可能会冲突; 也有些网卡支持用户配置 mac 地址

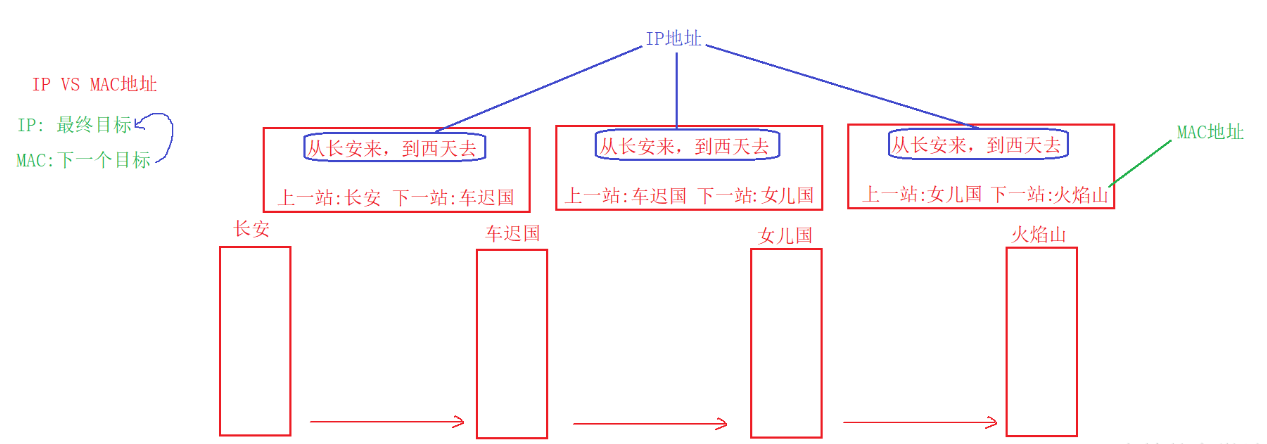

1.3 对比理解 MAC 地址和 IP 地址

  • IP 地址描述的是路途总体的 起点 和 终点;
  • MAC 地址描述的是路途上的每一个区间的起点和终点;

在这里插入图片描述

1.4 认识 MTU

  • MTU 相当于发快递时对包裹尺寸的限制. 这个限制是不同的数据链路对应的物理层, 产生的限制.
  • 以太网帧中的数据长度规定最小 46 字节,最大 1500 字节,，ARP 数据包的长度不够 46 字节,要在后面补填充位;
  • 最大值 1500 称为以太网的最大传输单元(MTU),不同的网络类型有不同的MTU;
  • 如果一个数据包从以太网路由到拨号链路上，数据包长度大于拨号链路的 MTU了,则需要对数据包进行分片(fragmentation);
  • 不同的数据链路层标准的 MTU 是不同的;

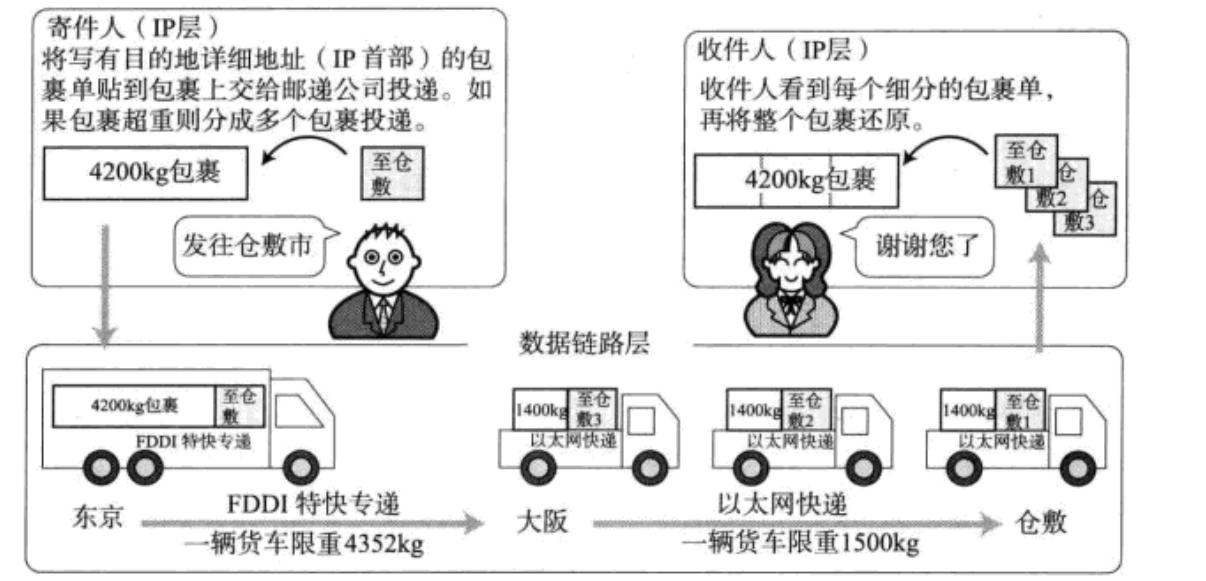

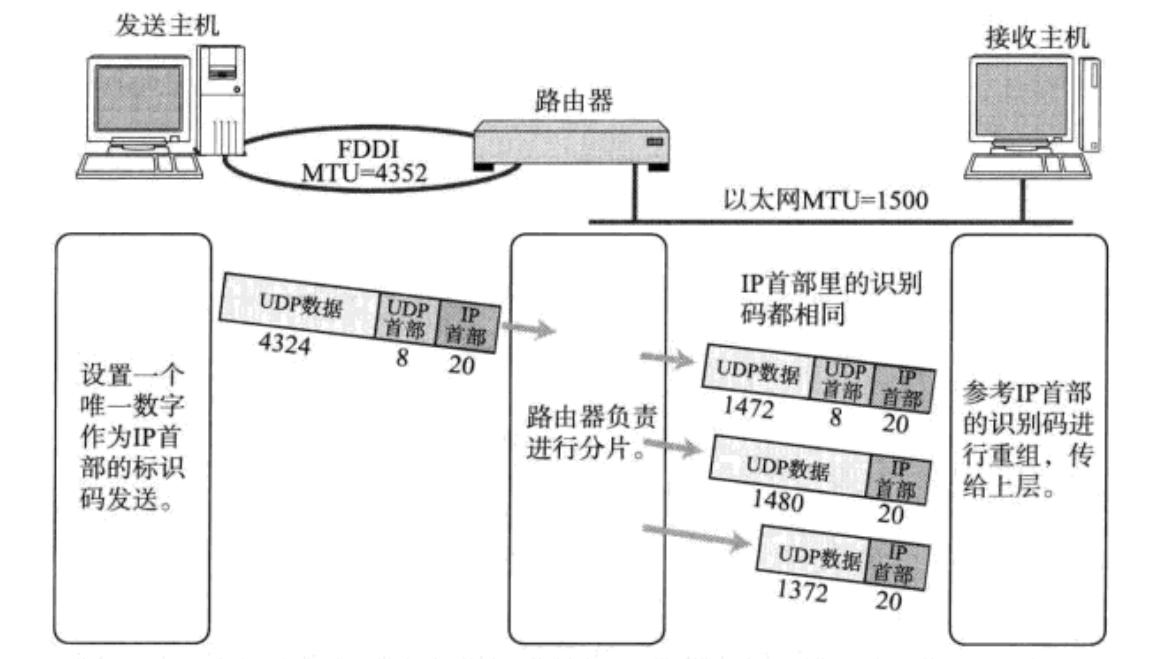

1.5 MTU 对 IP 协议的影响

由于数据链路层 MTU 的限制, 对于较大的 IP 数据包要进行分包.

  • 将较大的 IP 包分成多个小包, 并给每个小包打上标签(分包和加标签);
  • 每个小包 IP 协议头的 16 位标识(id) 都是相同的(标签原则);
  • 每个小包的 IP 协议头的 3 位标志字段中, 第 2 位置为 0, 表示允许分片, 第 3 位来表示结束标记(当前是否是最后一个小包, 是的话置为 1, 否则置为 0)(标签原则);
  • 到达对端时再将这些小包, 会按顺序重组, 拼装到一起返回给传输层(合并小包);
  • 一旦这些小包中任意一个小包丢失, 接收端的重组就会失败. 但是 IP 层不会负责重新传输数据;(丢包情况)

在这里插入图片描述

在这里插入图片描述

1.6 MTU 对 UDP 协议的影响

让我们回顾一下 UDP 协议:

  • 一旦 UDP 携带的数据超过 1472(1500 - 20(IP 首部) - 8(UDP 首部)), 那么就会在网络层分成多个 IP 数据报.
  • 这多个 IP 数据报有任意一个丢失, 都会引起接收端网络层重组失败. 那么这就意味着, 如果 UDP 数据报在网络层被分片, 整个数据被丢失的概率就大大增加了.

1.7 MTU 对于 TCP 协议的影响

让我们再回顾一下 TCP 协议:

  • TCP 的一个数据报也不能无限大, 还是受制于 MTU. TCP 的单个数据报的最大消息长度, 称为 MSS(Max Segment Size);
  • TCP 在建立连接的过程中, 通信双方会进行 MSS 协商.
  • 最理想的情况下, MSS 的值正好是在 IP 不会被分片处理的最大长度(这个长度仍然是受制于数据链路层的 MTU).
  • 双方在发送 SYN 的时候会在 TCP 头部写入自己能支持的 MSS 值.
  • 然后双方得知对方的 MSS 值之后, 选择较小的作为最终 MSS.
  • MSS 的值就是在 TCP 首部的 40 字节变长选项中(kind=2);

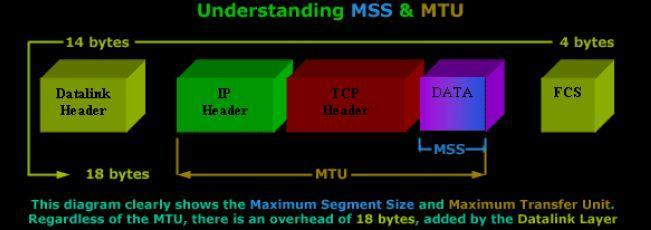

MSS 和 MTU 的关系

在这里插入图片描述

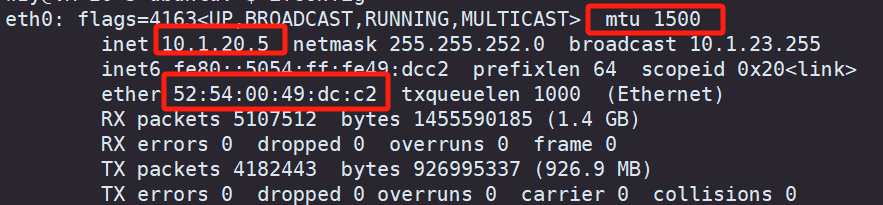

1.8 查看硬件地址和 MTU

使用 ifconfig 命令, 即可查看 ip 地址, mac 地址, 和 MTU;

在这里插入图片描述

🏳️‍🌈二、ARP 协议

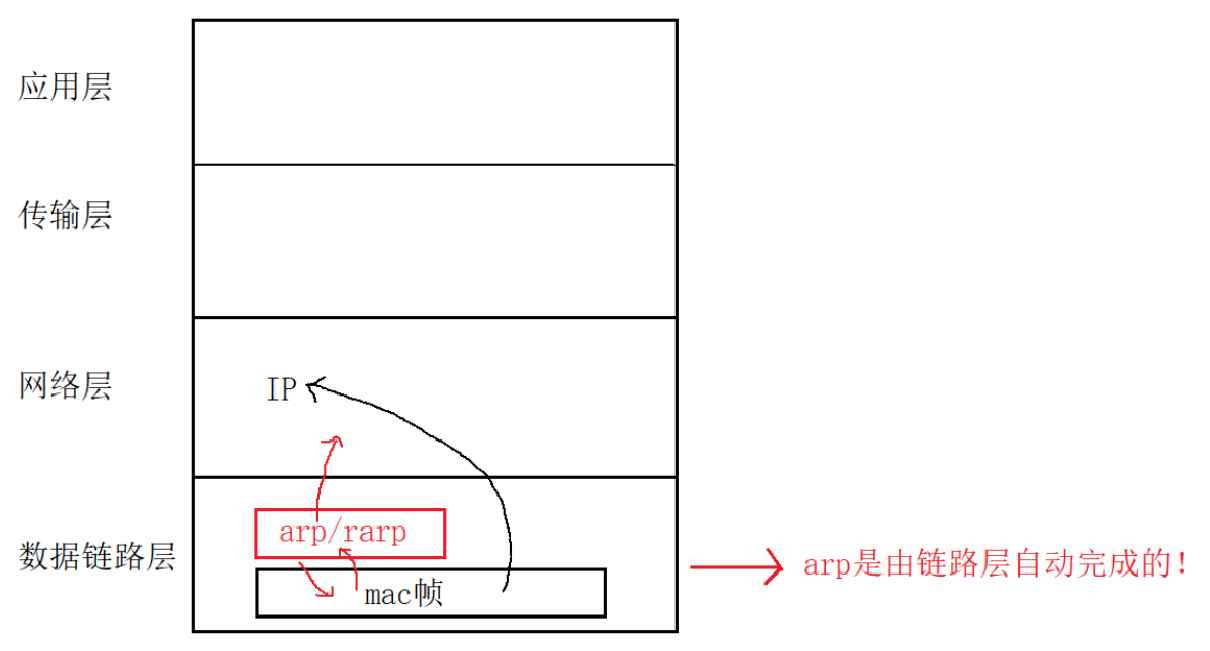

虽然我们在这里介绍 ARP 协议, 但是需要强调, ARP 不是一个单纯的数据链路层的协议, 而是一个介于数据链路层和网络层之间的协议;

​ARP 请求主要发生在局域网中，用于同一子网内的设备通信

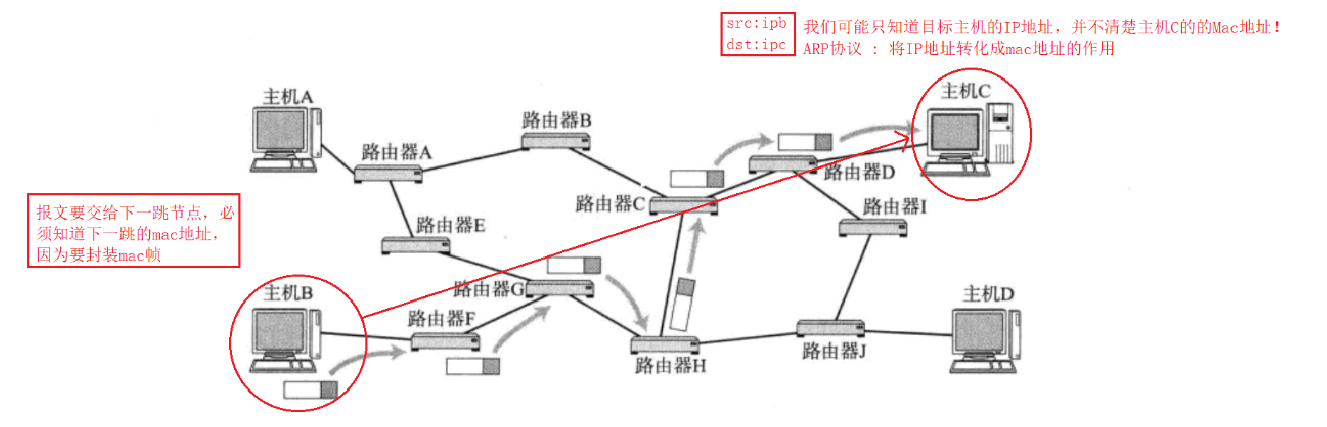

2.1 ARP 协议的作用

在这里插入图片描述

ARP 协议建立了主机 IP 地址 和 MAC 地址 的映射关系.

  • 在网络通讯时，源主机的应用程序知道目的 主机的 IP 地址 和 端口号，却不知道目的主机的硬件地址;
  • 数据包首先是被网卡接收到再去处理上层协议的，如果接收到的数据包的硬件地址与本机不符，则直接丢弃;
  • 因此在通讯前必须获得目的主机的硬件地址;

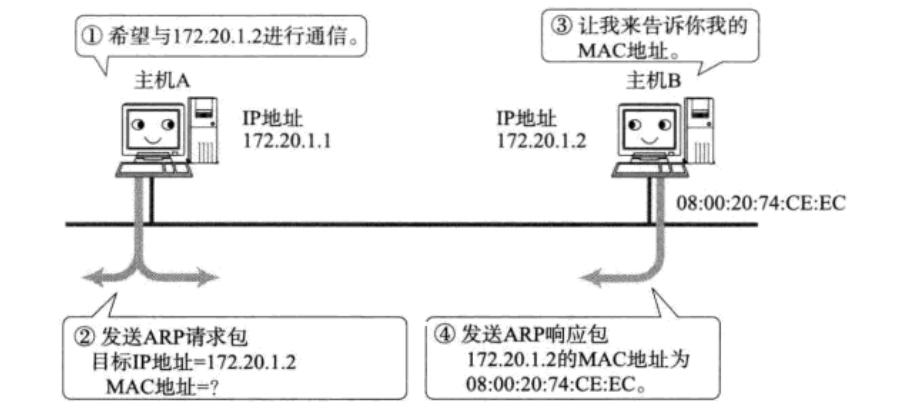

2.2 ARP 协议的工作流程

在这里插入图片描述

在这里插入图片描述

  • 源主机发出 ARP 请求,询问“IP 地址是 192.168.0.1 的主机的硬件地址是多少”, 并将这个请求广播到本地网段(以太网帧首部的硬件地址填 FF:FF:FF:FF:FF:FF 表示广播);
  • 目的主机接收到广播的 ARP 请求,发现其中的 IP 地址与本机相符,则发送一个ARP 应答数据包给源主机,将自己的硬件地址填写在应答包中;
  • 每台主机都维护一个 ARP 缓存表,可以用 arp -a 命令查看。缓存表中的表项有过期时间 (一般为 20 分钟),如果 20 分钟内没有再次使用某个表项,则该表项失效,下次还要发 ARP 请求来获得目的主机的硬件地址

ARP协议具体工作流程：

ARP（地址解析协议）的工作流程是一个用于在同一局域网内根据 IP地址 解析出对应 MAC地址 的过程。

2.2.1 查询ARP缓存

当 主机A 需要向 主机B 发送数据时，它首先会在自己的ARP缓存中查找是否已经有主机B的IP地址与MAC地址的映射关系。

  • 如果在ARP缓存中找到了主机B的MAC地址，那么主机A会直接使用该MAC地址进行数据封装和发送，跳过后续的ARP请求和响应步骤。
  • 如果在ARP缓存中没有找到主机B的MAC地址，那么主机A会进行下一步的ARP请求

2.2.2 发送ARP请求

主机A 会构造一个ARP请求报文，该报文包含了以下内容：

  • 源主机 的 IP地址 和 MAC地址（即主机A的IP地址和MAC地址）。
  • 目标主机 的 IP地址（即主机B的IP地址），但目标主机的 MAC 地址字段通常填充为全0，表示未知。

然后，主机A会以 广播 的方式将ARP请求报文发送到本地网络上的所有主机。这个广播报文会被网络上的每一台主机接收到。

2.2.3 接收并处理ARP请求

网络上的 每一台主机 都会检查接收到的ARP请求报文中的 目标IP地址 是否与 自己的IP地址 匹配。

  • 如果不匹配，该主机将丢弃ARP请求报文，不做任何处理。
  • 如果匹配（即该主机是主机B），那么主机B会进行下一步的ARP响应。

在响应之前，主机B 还会将ARP请求报文中的源主机的IP地址和MAC地址（即主机A的IP地址和MAC地址）添加到自己的ARP缓存中，以备将来使用。

2.2.4 发送ARP响应

主机B 会构造一个ARP响应报文，该报文包含了以下内容：

  • 源主机的IP地址和MAC地址（即 主机B 的 IP地址 和 MAC地址）。
  • 目标主机的IP地址和MAC地址（即 主机A 的 IP地址 和 MAC地址，但这里的MAC地址是已知的，因为是从ARP请求报文中获取的）。
  • 然后，主机B 会以 单播 的方式将ARP响应报文发送回主机A。

2.2.5 接收并处理ARP响应

主机A 接收到 主机B 发送的ARP响应报文后，会从中提取出主机B的MAC地址，并将其添加到自己的ARP缓存中，与主机B的IP地址形成映射关系。

至此，主机A 已经成功获取到了 主机B 的MAC地址，可以开始进行数据的封装和发送了。

2.2.6 数据传输

一旦获得了目标MAC地址，主机A 就可以将数据封装成帧，并将其发送到网络上。这个帧包含了源MAC地址（主机A的MAC地址）、目标MAC地址（主机B的MAC地址）以及要传输的数据。

2.2.7 ARP缓存的更新和管理

ARP缓存 中的条目通常有一个生存时间（TTL），过期后会被自动删除。这样，当网络拓扑结构发生变化时（例如，主机B的MAC地址发生变化），ARP缓存中的旧条目会被自动清除，新的ARP请求和响应过程会重新进行，以确保数据的正确传输。

此外，ARP缓存还可以手动清除或刷新，以适应网络环境的变化。

综上所述，ARP协议的工作流程是一个动态的过程，它通过ARP请求和响应来解析IP地址与MAC地址的映射关系，从而实现数据的正确传输。

2.3 ARP 数据报的格式

在这里插入图片描述

  • 注意到源 MAC 地址、目的 MAC 地址在以太网首部和 ARP 请求中各出现一次,对于链路层为以太网的情况是多余的,但如果链路层是其它类型的网络则有可能是必要的。
  • 硬件类型指链路层网络类型,1 为以太网;
  • 协议类型指要转换的地址类型,0x0800 为 IP 地址;
  • 硬件地址长度对于以太网地址为 6 字节;
  • 协议地址长度对于 IP 地址为 4 字节;
  • op 字段为 1 表示 ARP 请求,op 字段为 2 表示 ARP 应答。

👥总结

本篇博文对 【LInux网络】数据链路层 - 深度理解以太网和APR协议 做了一个较为详细的介绍，不知道对你有没有帮助呢

觉得博主写得还不错的三连支持下吧！会继续努力的~
