传统的计算快速傅里叶变换的Cooley-Tukey算法效率极高，因其主要由蝶形运算构成，所以代码形式也非常简单，只是需要将输入或者输出按照位反转的方式重新排序。
这个重新排序的步骤并不是必须的。Clive Temperton于1991年在Self-Sorting In-Place Fast Fourier Transforms一文中给出了适用于混合基数的原地FFT算法，不需要对输入或输出重新排序。本文将介绍这种算法的原理并给出基数2（Radix-2）情况下的具体构造和C++实现。作为FFT算法研究成果的集大成者，FFTW已应用了这种算法。
FFT7071专栏fourier.v.ariant.cn
预备：内存中的矩阵转置
设x[t]为一个长度为M*N的向量，t也可表示为Ma+b。以M=5,N=3为例，x[0…14]={101, 102, 103,…, 115}，如果将x视作一个5行3列的矩阵，那么a列b行的矩阵元素即是x[Ma+b]：
a= 0, 1, 2
b=0 101 106 111
b=1 102 107 112
b=2 103 108 113
b=3 104 109 114
b=4 105 110 115将这个矩阵转置，不难发现转置后的y[0…14]={101, 106, 111, 102,…, 110, 115}
a= 0, 1, 2, 3, 4
b=0 101 102 103 104 105
b=1 106 107 108 109 110
b=2 111 112 113 114 115y与x的关系是y[Nb+a]=x[Ma+b]。这个转置变换也可以用一个置换矩阵P表示：y=Px。
展开：DFT变换式
记长度为
展开DFT变换得到以下表达式：
其中
利用
上式的求和等价于：
其中大括号内的求和相当于将y中的元素从地址0开始每相邻的N个为一组总共M个长度为N的DFT。如果将y看作M行N列的矩阵，这是对每一列的变换，变换的结果依次乘以
至此，长度为MN的变换分解为了长度为M和N的两遍短变换。如果上式中不将第一遍DFT的结果乘以
题外话：将中间结果写到另一处存储区x'，并且以x'为输入做第二遍变换，结果写回x，如此往复可以解决变换无法在原地进行的问题，这即是Stockham FFT算法。但是如此一来FFT需要额外的等于x长度的内存，即需要额外O(N)的空间。因为置换群中的元素均可分解为2置换，也就是对换的乘积，置换矩阵也可做如此分解，将转置操作变换成一系列对换，从而可在原地进行，仅需要O(1)额外空间。然而转置只能分解为数量巨大的对换，这种操作的效率不高。这也预示着，充分利用内存中数据的对换，可以保持O(1)的额外空间需求，同时使FFT在原地进行且顺序正确。
展开：DFT变换矩阵和素因子算法
运用上文得出的分解到DFT的矩阵形式：
实际变换的是y（也就是转置的x），第一遍DFT作于相邻的N个元素（每列），将结果逐个乘以一个旋转因子，再变换间隔为N的每组元素（每行），这个过程对应DFT矩阵的一种分解，也就是素因子分解FFT算法的基本构造：
其中W为下标相应长度的DFT矩阵；P为x[Ma+b]转置到y[Nb+a]的置换矩阵；I为M或N阶的单位矩阵；D为M*N阶对角矩阵，第bN+d行对角线上的值为exp(2πibd/(MN))。⊗是矩阵的Kronecker积，定义如下：
例如：
Kronecker积满足结合律：
满足“混合乘积”性质：
以
继续分解
运用“混合乘积”的性质将上式拆分为矩阵积：
对于长度为
可以得到：
这种分解正是时间抽取（DIT）基数2（Radix-2）的Cooley-Tukey算法，下文中只考虑此种FFT，频率抽取（DIF）在附录中讨论。
已知T对应Cooley-Tukey算法每次迭代在整个输入向量上的所有蝶形运算，上式中的
2^3 2^2 2^1 2^0
[b] [b] [b] [a] = 2b+a
[a] [b] [b] [b] = 8a+b可知
2^3 2^2 2^1 2^0
[k3] [k2] [k1] [k0]
[k0] [k3] [k2] [k1] - P16
[k0] [k1] [k3] [k2] - P8
[k0] [k1] [k2] [k3] - P4很明显T之前所有
对换：蝶形运算和对换
设DFT的长度为N，则x[t]中的t在二进制下有N位，定义
2^3 2^2 2^1 2^0
[k3] [k2] [k1] [k0]
[k0] [k2] [k1] [k3] - Q03
[k0] [k1] [k2] [k3] - Q12在N=2M或2M+1的情况下：
转置P无法简单地在原地计算，而Q仅包含数量较少的对换，因此可以在原地完成。目前为止以T和Q组成的DFT矩阵W分解仍然表示先重排数据再开始蝶形运算的迭代，如果将T和Q结合起来，就能省略重排数据的操作，但是这要求T和Q可交换。为了证明这一点，首先需要求出Q的表达式。
观察
0000 0000
0001 -> 1000
0010 0010
0011 -> 1010
0100 0100
0101 -> 1100
0110 0110
0111 -> 1110
1000 -> 0001
1001 1001
1010 -> 0011
1011 1011
1100 -> 0101
1101 1101
1110 -> 0111
1111 1111可以发现
这里
在为二进制数添加前缀的操作下
00000 00000 10000 10000
00001 -> 01000 10001 -> 11000
00010 00010 10010 10010
00011 -> 01010 10011 -> 11010
00100 00100 10100 10100
00101 -> 01100 10101 -> 11100
00110 00110 10110 10110
00111 -> 01110 10111 -> 11110
01000 -> 00001 11000 -> 10001
01001 01001 11001 11001
01010 -> 00011 11010 -> 10011
01011 01011 11011 11011
01100 -> 00101 11100 -> 10101
01101 01101 11101 11101
01110 -> 00111 11110 -> 10111
01111 01111 11111 11111因此对于N位二进制数：
为二进制数添加后缀的操作使
设
因此对于所有的
已知一次蝶形运算的迭代
令
可见
下图中画出来N=16的基数2变换，输入和输出的顺序均是正确的；图中用颜色标出了某些蝶形运算，使蝶形运算的配对更清晰。注意其中成对蝶形运算的4个输入输出均在原地，并且与传统Cooley-Tukey算法相比没有计算量的差别。

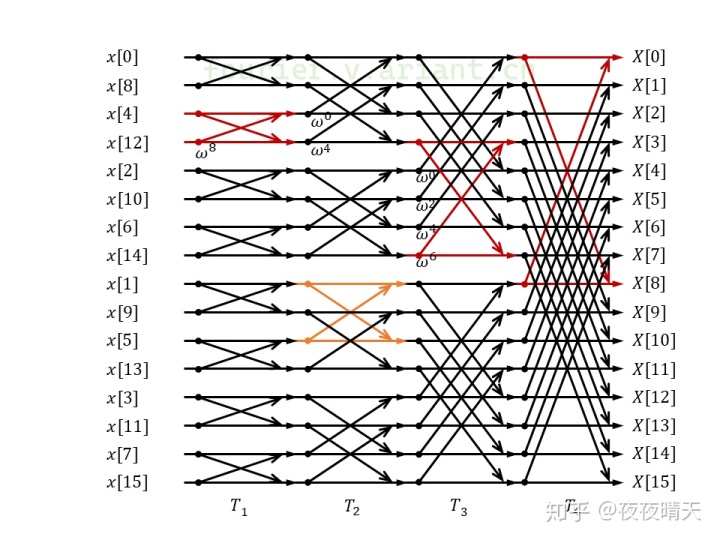

下图是作为对比的传统Cooley-Tukey算法。
附录：本文算法的C++实现
/* copyright 2020, github.com/zhxxch, all rights reserved. */
#include <complex>
#include <iterator>
#include <cmath>
#include <cassert>
#include <cstddef>
template<typename iter_t>
#if __cplusplus > 201703L
requires std::random_access_iterator<iter_t>
#endifinline void fft_in_place(iter_t arr_begin,iter_t arr_end, const bool is_inverse) {using cplx_t = typename std::iterator_traits<iter_t>::value_type;using real_t = typename cplx_t::value_type;const size_t length= std::distance(arr_begin, arr_end);assert("requires length = pow(2,n)"&& (length & (length - 1)) == 0);constexpr real_t pi= 3.141592653589793238462643383;size_t sub_ft_size = 1;size_t num_sub_ft = length / sub_ft_size;size_t num_sub_ft_pair = num_sub_ft / 2;for(; sub_ft_size < num_sub_ft_pair;sub_ft_size *= 2, num_sub_ft /= 2,num_sub_ft_pair /= 2) {for(size_t coupled_group_pos = 0;coupled_group_pos < length;coupled_group_pos += 2 * num_sub_ft_pair) {for(size_t sub_ft_pos = coupled_group_pos;sub_ft_pos< coupled_group_pos + num_sub_ft_pair;sub_ft_pos += 2 * sub_ft_size) {for(size_t i = sub_ft_pos, nth_pow = 0;i < sub_ft_pos + sub_ft_size;i++, nth_pow += num_sub_ft_pair) {const cplx_t W = exp((is_inverse ? 1. : -1.)* cplx_t(0, 2 * nth_pow * pi)/ (real_t)length);const cplx_t parit00= arr_begin[i];const cplx_t parit01= arr_begin[num_sub_ft_pair+ i]* W;const cplx_t parit10= arr_begin[i + sub_ft_size];const cplx_t parit11= arr_begin[num_sub_ft_pair + i+ sub_ft_size]* W;arr_begin[i] = parit00 + parit01;arr_begin[i + sub_ft_size]= parit00 - parit01;arr_begin[num_sub_ft_pair + i]= parit10 + parit11;arr_begin[num_sub_ft_pair + i+ sub_ft_size]= parit10 - parit11;}}}}for(; sub_ft_size < length; sub_ft_size *= 2,num_sub_ft /= 2, num_sub_ft_pair /= 2) {for(size_t sub_ft_pos = 0; sub_ft_pos < length;sub_ft_pos += 2 * sub_ft_size) {for(size_t i = sub_ft_pos, nth_pow = 0;i < sub_ft_pos + sub_ft_size;i++, nth_pow += num_sub_ft_pair) {const cplx_t parit1= arr_begin[i + sub_ft_size]* exp((is_inverse ? 1. : -1.)* cplx_t(0, 2 * nth_pow * pi)/ (real_t)length);const cplx_t parit0 = arr_begin[i];arr_begin[i] = parit0 + parit1;arr_begin[i + sub_ft_size]= parit0 - parit1;}}}
}
使用方法-FFT
fft_in_place(arr.begin(), arr.end(), 0);
使用方法-IFFT
fft_in_place(arr.begin(), arr.end(), 1);
arr的长度必须是2的幂。
附录：时间抽取与频率抽取
以
换为使用Q表达的形式则为：
因此Q作用于蝶形运算的输出。
)
